Gebrauchsanleitung
HoTT Empfänger GR-18 mit Copterfirmware
No. 33579

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für GRAUPNER GR-18

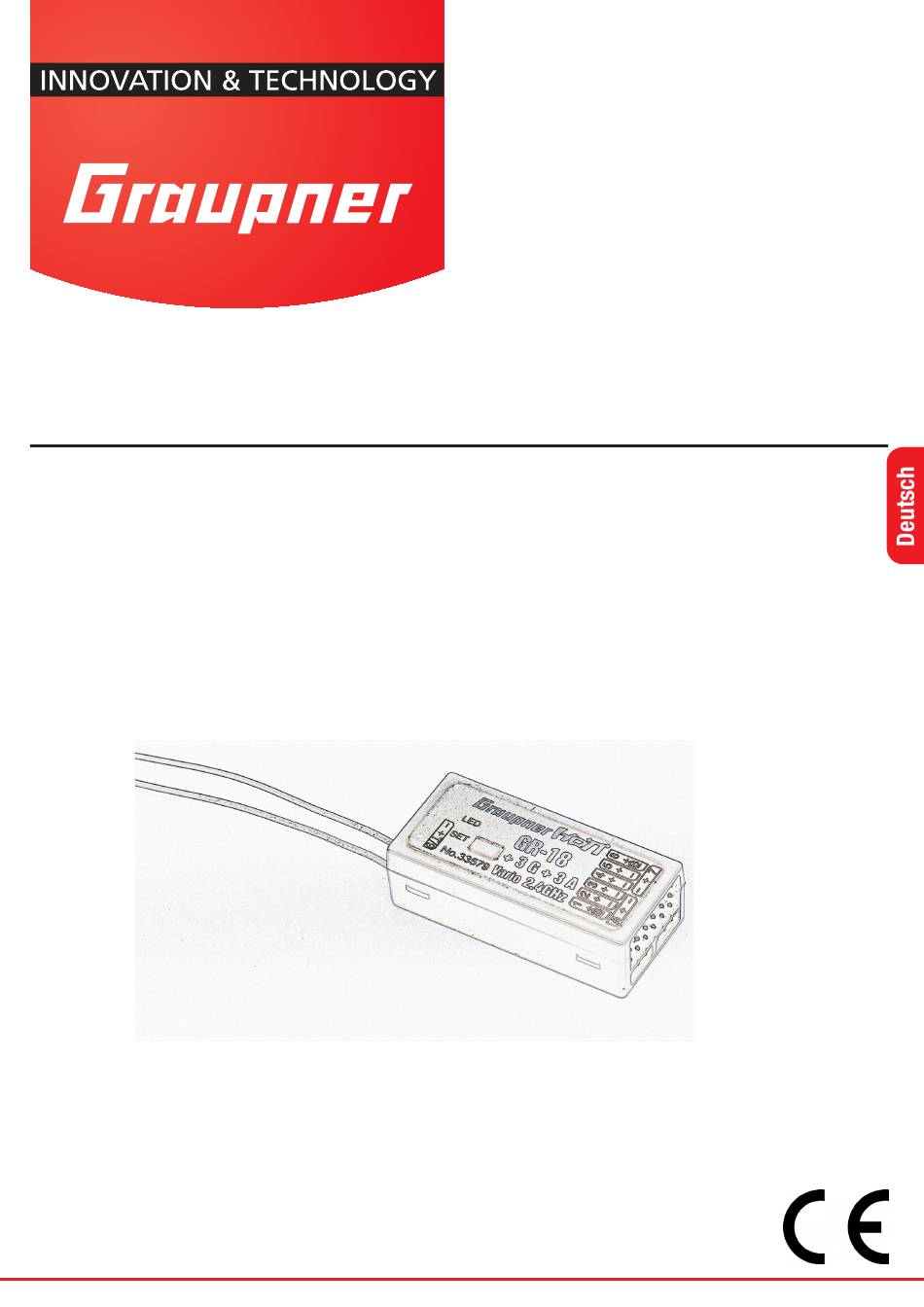

  • Seite 1 Gebrauchsanleitung HoTT Empfänger GR-18 mit Copterfirmware No. 33579...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Einführung ................3 Lieferumfang ..............3 Bestimungsgemäße Verwendung ........4 Technische Daten ............... 4 Einbau im Modell (Copter) ........... 6 Binding ................7 Anschlüsse ................. 7 Empfängereinstellmenü ............8 Initialisierung des Kreisel ............ 9 Voreinstellungen am Sender ..........9 Grundeinstellung ..............
  • Seite 3: Einführung

    Ihrem Empfänger zu erzielen und vor allem um Ihre Modelle sicher zu steuern. Sollten beim Betrieb irgendwelche Schwierigkeiten auftauchen, nehmen Sie die Anleitung zu Hil- fe oder fragen Sie Ihren Händler oder das Graupner Service Center. Aufgrund technischer Änderungen können die Informa tionen in dieser Anleitung ohne vorherige Ankündigung geändert...
  • Seite 4: Bestimungsgemäße Verwendung

    Haftung übernommen. Lesen Sie vorab die gesamte Anleitung bevor Sie versuchen, den Empfänger zu installieren bzw. einzusetzen. Graupner/SJ arbeitet ständig an der Weiterentwicklung sämtli- cher Produkte; Änderungen des Lieferumfangs in Form, Tech- nik und Ausstattung müssen wir uns deshalb vorbehalten.
  • Seite 5: Symbolbeschreibung

    INNOVATION & TECHNOLOGIE Symbolbeschreibung Beachten Sie immer die Informationen, die durch VORSICHT oder WARNUNG mit Warnpiktogramm gekennzeichnet sind. Das Signalwort WARNUNG weist Sie auf mögliche, schwe- Verletzungen hin, das Signalwort VORSICHT auf mögliche, leichte Verletzungen. Der HINWEIS ist eine wichtige Information die Sie vor mögli- chen Sachschäden warnen soll Sicherheitshinweise WARNUNG...
  • Seite 6: Einbau Im Modell (Copter)

    Empfängerplattform ausgerichtet werden. Es muss immer die untere Fläche des Empfängers parallel zu einer Co- pterachse liegen. Entfernen Sie vor der Montage den Aufkle- ber auf der Empfängerrückseite und verwenden Sie optional die Doppelklebepads S8376 für Gr-18, S8377 für Gr-24 PRO. GR-18_Copter_jh_V1...
  • Seite 7: Binding

    Fall Gewalt an, der Stecker sollte leicht einrasten. Die Buchsen sind entsprechend beschriftet, die braune Litze (-),  rot (+) und orange (Signal). Die Servoanschlüsse der Graupner HoTT 2.4-Empfänger sind nummeriert. Der Anschluss Kanal 8 (K6 bei GR 18) kann auch für das (digitale) Summensignal programmiert werden (siehe folgendes Kapitel).
  • Seite 8: Empfängereinstellmenü

    Telemetrie oder Kanal (T/9) Buchse An die Buchse mit der Bezeichnung „T“ (T/9)- Telemetrie werden die optionalen Telemetriesensoren oder Module an- geschlossen. Außerdem wird über diese Buchse das Update durchgeführt. Die Buchse kann auch optional für Kanal 9 ge- nutzt werden. (siehe folgendes Kapitel) Empfängereinstellmenü...
  • Seite 9: Initialisierung Des Kreisel

    INNOVATION & TECHNOLOGIE vom Sender ein digitales Summensignal und stellt dieses am empfängerspezifisch festgelegten Servoanschluss bereit. Ein solches Signal wird zum Zeitpunkt der Überarbeitung dieser Anleitung von einigen der neuesten elektronischen Entwick- lungen im Bereich von Power-Stromversorgungen usw. ge- nutzt. (Sensor an K9): Telemetrie Sensor Diese Buchse können Sie entweder für die Telemetrie oder für einen zusätzlichen Kanal (9) verwenden.
  • Seite 10: Grundeinstellung

    Grundeinstellung Schritt 2: Grundeinstellungen Type Quadro x, Quadro +, Hexa I, Hexa V,Tri L, Tri R Multikopter Basis<v> Kanalbelegung am Empfänger für die verschiedenen Copter- >Type Quadro X Mode NORMAL typen, Motor- und Fahrtregleranschlüsse von oben gesehen. Minpower % Logging Bei Tricoptern nur Digitalservos für Servo 4 verwenden! Kalibr.
  • Seite 11: Kreiselzuordnung

    INNOVATION & TECHNOLOGIE Logging Wert 1 ist die allgemeine Lagesteuerung, Rest bei Bedarf loggt die entsprechende Servofunktion auf SD-Karte für spä- tere Auswertung und Fehleranalyse. Einstellbare Werte: 0 = kein logging, Telemetrienzeige von Euler- und Gierwinkel 1 = Roll und Nick logging Wir empfehlen immer mindestens eine Funktion zu loggen.
  • Seite 12: Roll- Nickeinstellungen

    Wert auf 100. Wenn der Copter, auf Grund der Gewichtsver- teilung, in seiner Rollachse agiler als in der Nickachse ist, dann kann hier die Empfindlichkeit der Rollachse verändert werden. Beim Graupner ALPHA RACE 250 Q wird hier zum Beispiel circa 65% eingestellt. EMPFINDL. ANPASS.: Bei sehr starken Antrieben kann es bei Vollgas zum Auf- schwingen kommen.
  • Seite 13: Multicopter Gier Einstellungen

    Best.-Nr. 7168.6A oder 7168.S. Die dazu benötigten Programme und Dateien finden Sie bei den entsprechenden Produkten jeweils unter Download auf www.graupner.de. Verbinden Sie das Adapterkabel mit der USB Schnittstelle Best.-Nr. 7168.6. Das Stecksystem ist verpolungssicher, ach- ten Sie auf die kleinen seitlichen Nasen. Wenden Sie auf kei- nen Fall Gewalt an, der Stecker sollte leicht einrasten.
  • Seite 14 Der Fortschrittsbalken zeigt die ordnungsgemäße Übertra- gung an. Die Empfänger-LED leuchtet während- dessen rot und grün, sie blinkt abwechselnd rot und grün so- bald die Übertragung beendet ist. Bitte beachten Sie hierzu die ausführliche Updateanleitung unter www.graupner.de im Downloadbereich des jeweiligen Artikels. GR-18_Copter_jh_V1...
  • Seite 15: Konformitätserklärung

    Henriettenstraße 96 D-73230 Kirchheim/Teck erklärt, dass das Produkt: GR-24 PRO +3xG + 3A + 3M+Vario HoTT - No. 33583 GR-18 +3xG + 3A+Vario HoTT - No. 33579 declares that the product Geräteklasse: Equipment class den grundlegenden Anforderungen des § 3 und den übrigen einschlägigen Bestimmungen des FTEG (Artikel 3 der R&TTE) entspricht.
  • Seite 16: Hinweise Zum Umweltschutz

    Die vorliegende Bau- bzw. Bedienungsanleitung dient ausschließlich Infor mations zwecken und kann ohne Vorankündigung geändert werden. Die jeweils aktuelle Version finden Sie im Internet unter www.graupner. de auf der entsprechenden Produktseite. Darüber hinaus übernimmt die Firma Graupner|SJ GmbH keinerlei Verantwortung oder Haftung für Fehler oder Ungenauigkeiten, die in Bau- bzw.
