Bosch DCN multimedia Installationshandbuch Seite 13

DCN multimedia

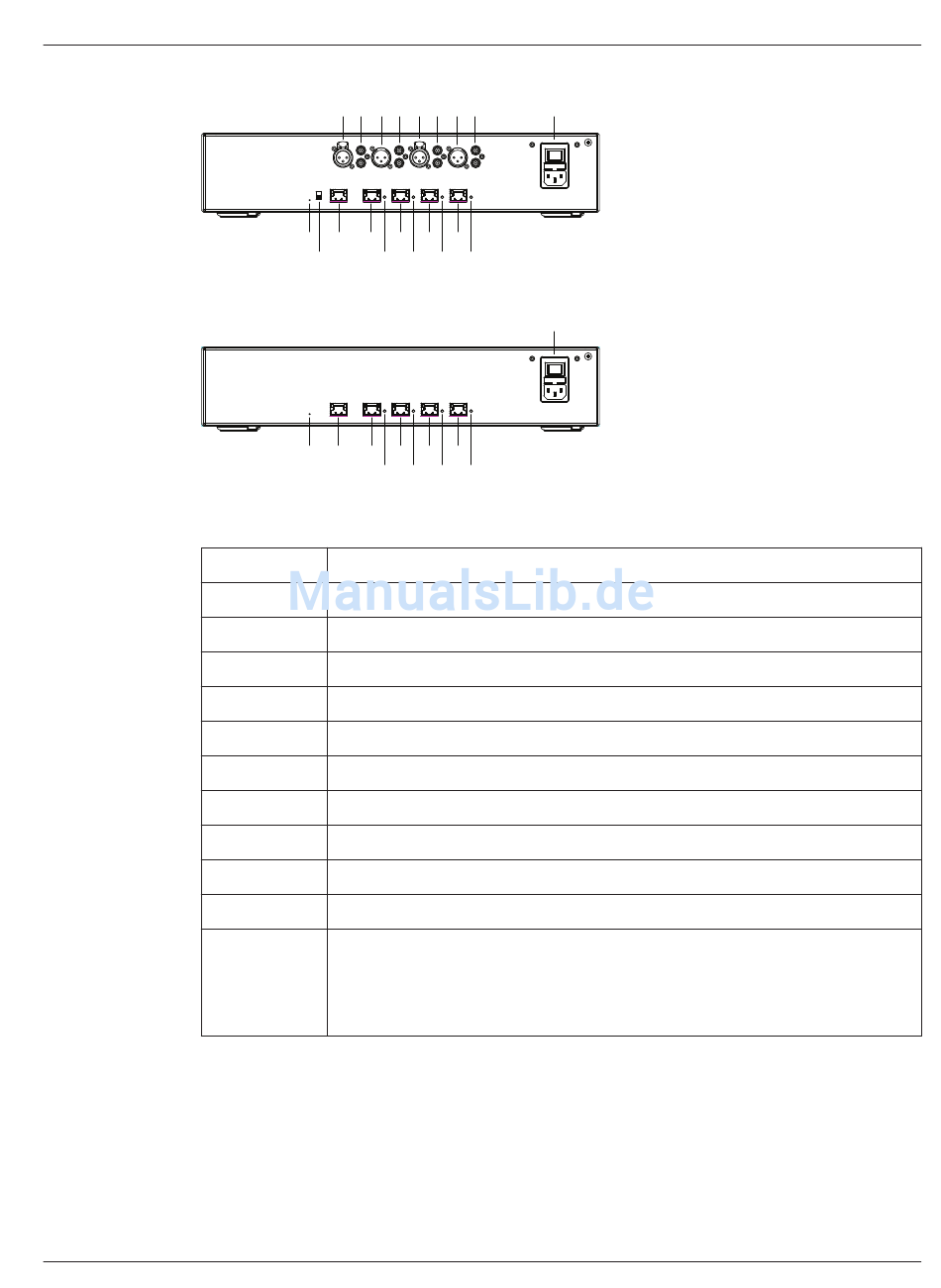

Rückansicht
Bild 4.2: DCNM‑APS
Bild 4.3: DCNM‑PS
Position
1, 5
2, 6
3, 7
4, 8
9
10
11
12
13
15, 17, 19
14, 16, 18, 20
Bosch Security Systems B.V.
1 2 3 4 5 6 7 8
10 12 13 15 17 19
11 14 16 18 20
10 12 13 15 17 19
14 16 18
20
Beschreibung
XLR-Line-Ausgänge 1 und 2.
RCA-Line-Ausgänge 1 und 2.
XLR-Line-Eingänge 1 und 2.
RCA-Line-Eingänge 1 und 2.
Netzanschluss, Netzschalter und Sicherungshalter.
Rücksetztaste.
Erdungsschalter (geerdet oder potenzialfrei).
Buchse 1, ohne Stromversorgung.
Buchse 2, Stromversorgung mit niedriger Leistung.
Buchse 3, 4, 5, Stromversorgung mit hoher Leistung.
LED-Überlastanzeige für Buchsen 2‑5:
Grün: Stromversorgung OK.
Rot: Überlastung. Entfernen Sie das Kabel, und warten Sie einige Sekunden,
bis das System die Überlastabschaltung zurücksetzt.
Hardware-Installationshandbuch
Projektierung und Planung der Systeminstallation | de
9
9
13
2013.08 | V1.0 |
