22 de | Mechanische Installation der zentralen Geräte
Installationsanleitung
1.
2.
3.
1

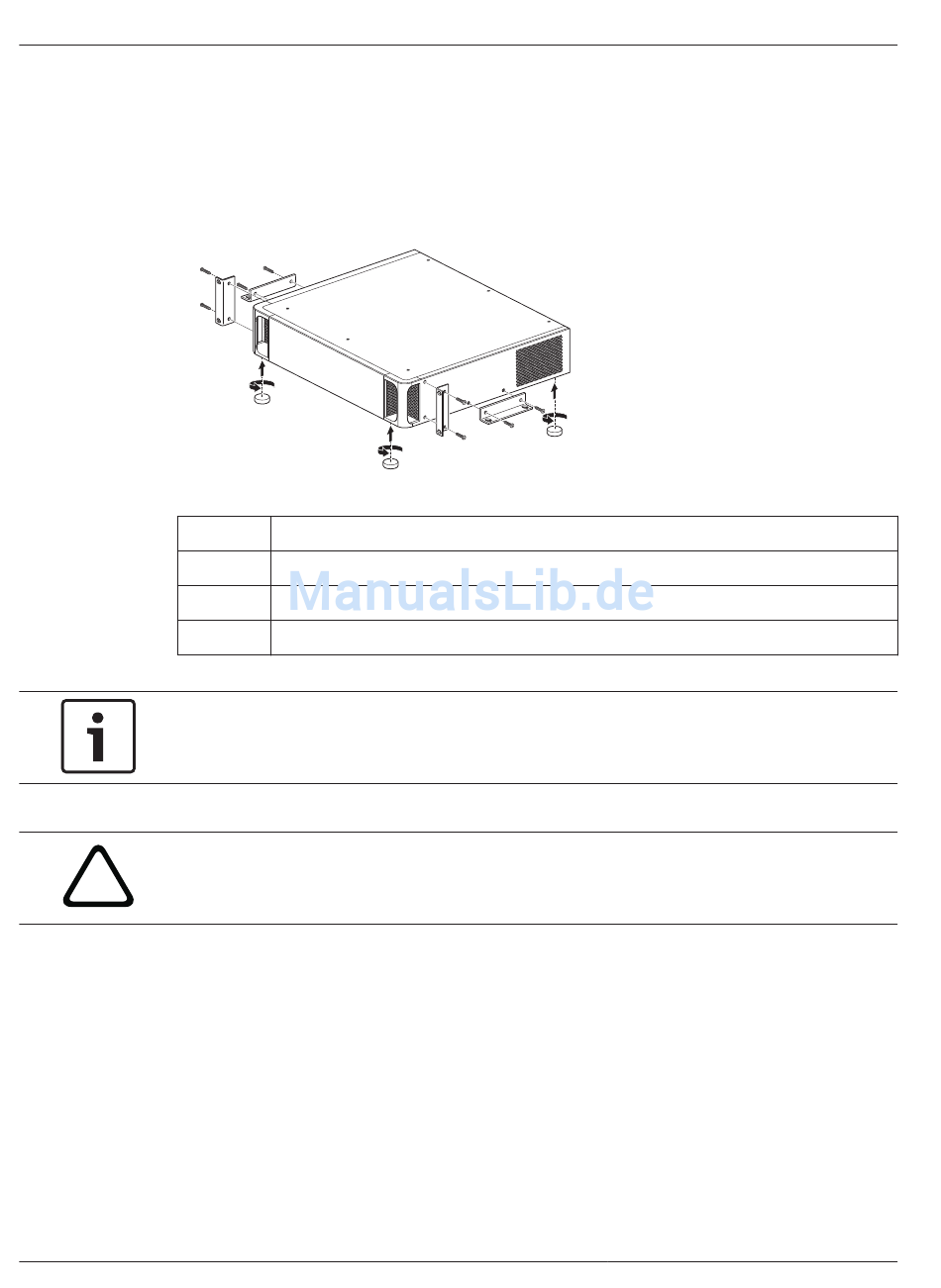

Bild 6.3: 19-Zoll-Rack-Montage, Tischmontage, Tischaufstellung mit Gehäusefüßen
Position
1
2
3
Hinweis!
Bei Installation in einem 19-Zoll-Racksystem ragt das Gerät gegenüber den 19-Zoll-
Montagewinkeln um 30 mm hervor.
Vorsicht!
! Die Lüftungsschlitze an der Vorderseite und an der linken und rechten Seite hinten dürfen
nicht verdeckt werden.
2013.08 | V1.0 |
Das DCNM‑APS bzw. DCNM‑PS kann in einem 19-Zoll-Racksystem installiert oder auf
einem Tisch aufgestellt werden. Zum Lieferumfang des DCNM‑APS und des DCNM‑PS
gehören zwei 19-Zoll-Montagewinkel und vier Gehäusefüße. Beachten Sie die folgende
Abbildung.
Schließen Sie alle erforderlichen Kabel an.
Schließen Sie die Netzstromversorgung an.
2
3
Beschreibung
19-Zoll-Rack-Montage (Winkel)
Tischmontage (Winkel)
Tischaufstellung mit Gehäusefüßen
Hardware-Installationshandbuch
DCN multimedia
Bosch Security Systems B.V.
