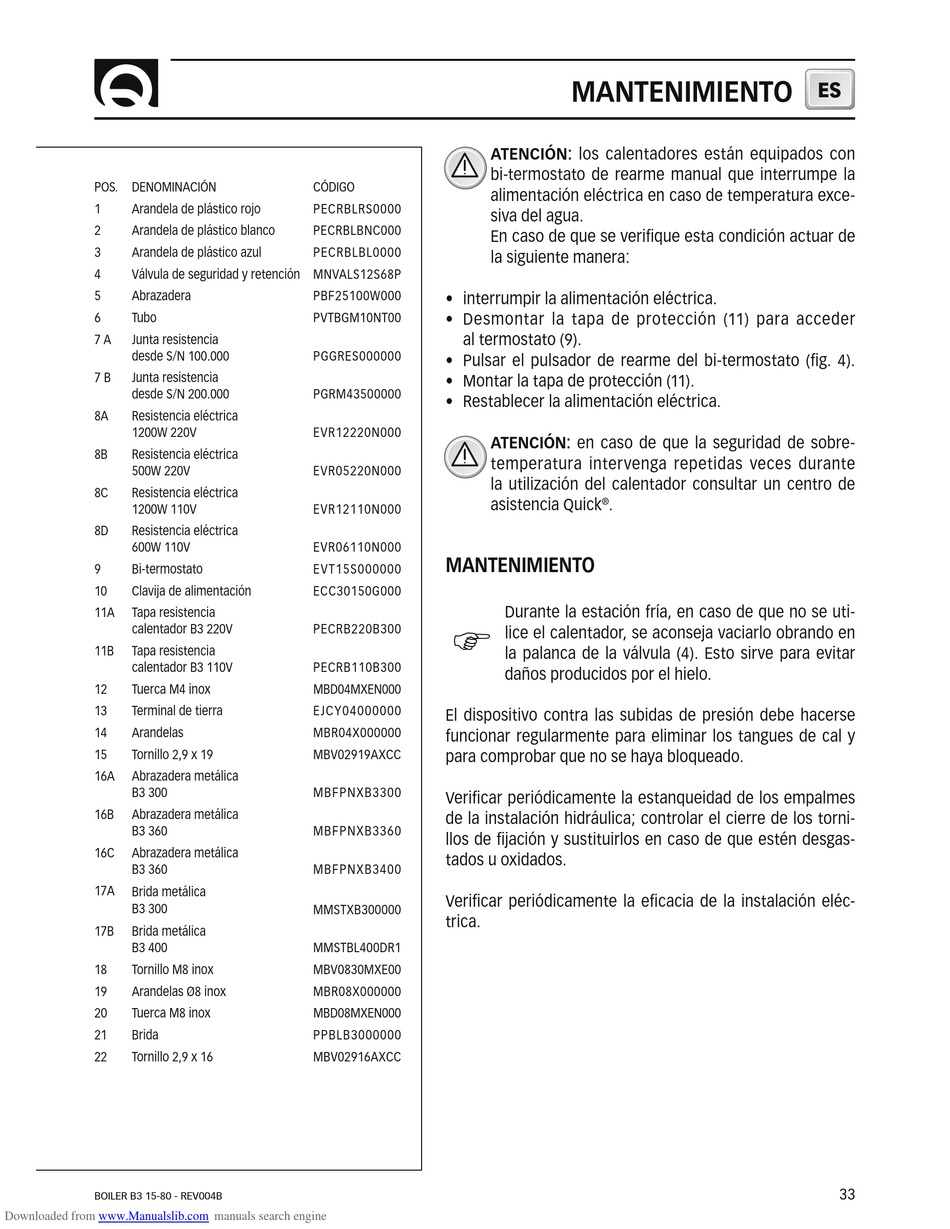

POS. DENOMINACIÓN
1 Arandela de plástico rojo
2 Arandela de plástico blanco
3 Arandela de plástico azul
4 Válvula de seguridad y retención MNVALS12S68P
5 Abrazadera
6 Tubo
7 A Junta resistencia
desde S/N 100.000
7 B Junta resistencia
desde S/N 200.000
8A Resistencia eléctrica
1200W 220V
8B Resistencia eléctrica
500W 220V
8C Resistencia eléctrica
1200W 110V
8D Resistencia eléctrica
600W 110V
9 Bi-termostato
10 Clavija de alimentación
11A Tapa resistencia
calentador B3 220V
11B Tapa resistencia
calentador B3 110V
12 Tuerca M4 inox
13 Terminal de tierra
14 Arandelas
15 Tornillo 2,9 x 19
16A Abrazadera metálica
B3 300
16B Abrazadera metálica
B3 360
16C Abrazadera metálica
B3 360
17A
Brida metálica
B3 300
17B Brida metálica
B3 400
18 Tornillo M8 inox
19 Arandelas Ø8 inox
20 Tuerca M8 inox
21 Brida
22 Tornillo 2,9 x 16
BOILER B3 15-80 - REV004B
Downloaded from www.Manualslib.com
CÓDIGO
PECRBLRS0000
PECRBLBNC000
PECRBLBL0000
PBF25100W000
PVTBGM10NT00
PGGRES000000
PGRM43500000
EVR12220N000
EVR05220N000
EVR12110N000
EVR06110N000
EVT15S000000
ECC30150G000
PECRB220B300
PECRB110B300
MBD04MXEN000
EJCY04000000
MBR04X000000
MBV02919AXCC
MBFPNXB3300
MBFPNXB3360
MBFPNXB3400
MMSTXB300000
MMSTBL400DR1
MBV0830MXE00
MBR08X000000
MBD08MXEN000
PPBLB3000000
MBV02916AXCC
manuals search engine
MANTENIMIENTO
ATENCIÓN: los calentadores están equipados con
bi-termostato de rearme manual que interrumpe la
alimentación eléctrica en caso de temperatura exce-
siva del agua.
En caso de que se verifi que esta condición actuar de
la siguiente manera:
• interrumpir la alimentación eléctrica.
• Desmontar la tapa de protección (11) para acceder
al termostato (9).
• Pulsar el pulsador de rearme del bi-termostato (fi g. 4).
• Montar la tapa de protección (11).
• Restablecer la alimentación eléctrica.
ATENCIÓN: en caso de que la seguridad de sobre-
temperatura intervenga repetidas veces durante
la utilización del calentador consultar un centro de
asistencia Quick ® .
MANTENIMIENTO
Durante la estación fría, en caso de que no se uti-
F
lice el calentador, se aconseja vaciarlo obrando en
la palanca de la válvula (4). Esto sirve para evitar
daños producidos por el hielo.
El dispositivo contra las subidas de presión debe hacerse
funcionar regularmente para eliminar los tangues de cal y
para comprobar que no se haya bloqueado.
Verifi car periódicamente la estanqueidad de los empalmes
de la instalación hidráulica; controlar el cierre de los torni-
llos de fi jación y sustituirlos en caso de que estén desgas-
tados u oxidados.
Verifi car periódicamente la efi cacia de la instalación eléc-
trica.
ES
