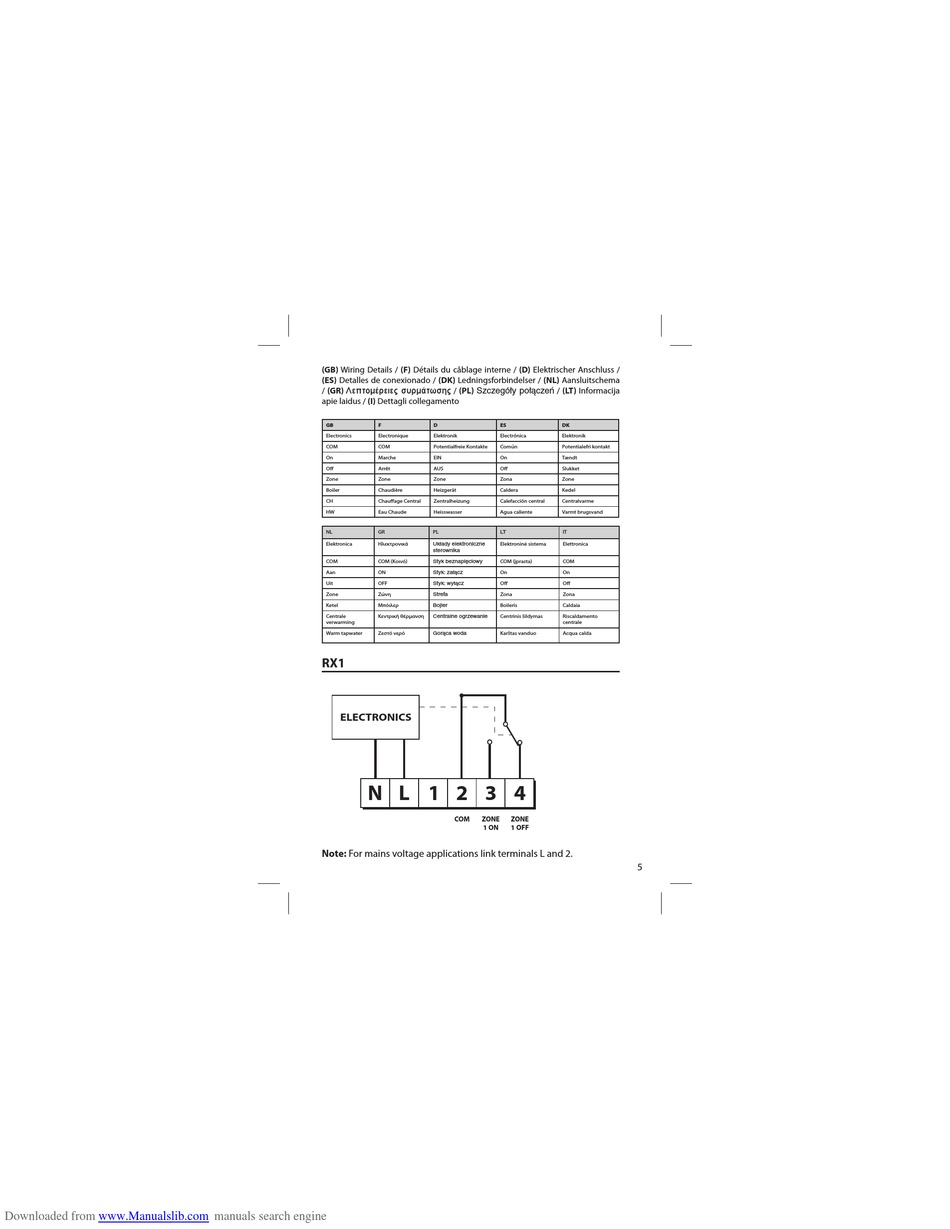

(GB) Wiring Details / (F) Détails du câblage interne / (D) Elektrischer Anschluss /
(ES) Detalles de conexionado / (DK) Ledningsforbindelser / (NL) Aansluitschema
/ (GR) ËåðôïìÝñåéåò óõñìÜôùóçò / (PL) Szczegóły połączeń / (LT) Informacija
apie laidus / (I) Dettagli collegamento
GB F
Electronics Electronique
COM COM
On Marche
Off Arrêt
Zone Zone
Boiler Chaudière
CH Chauff age Central
HW Eau Chaude
NL GR
Elektronica Ηλεκτρονικά
COM COM (Κοινό)
Aan ON
Uit OFF
Zone Ζώνη
Ketel Μπόιλερ
Centrale Κεντρική θέρμανση
verwarming
Warm tapwater Ζεστό νερό
RX1
ELECTRONICS
N L
Note: For mains voltage applications link terminals L and 2.
manuals search engine
D ES DK
Elektronik Electrónica Elektronik
Potentialfreie Kontakte Común Potentialefri kontakt
EIN On Tændt
AUS Off Slukket
Zone Zona Zone
Heizgerät Caldera Kedel
Zentralheizung Calefacción central Centralvarme
Heisswasser Agua caliente Varmt brugsvand
PL LT IT
Układy elektroniczne Elektroninė sistema Elettronica
sterownika
Styk beznapięciowy COM (įprasta) COM
Styk: załącz On On
Styk: wyłącz Off Off
Strefa Zona Zona
Bojler Boileris Caldaia
Centralne ogrzewanie Centrinis šildymas Riscaldamento
centrale
Gorąca woda Karštas vanduo Acqua calda
1 2 3 4
COM ZONE ZONE
1 ON 1 OFF
5
