Danfoss RX1, RX2, RX3 Handbuch

Inhalt

1 Inbetriebnahmehinweise
2 Einrichtung
3 Verdrahtungsdetails
4 Spezifikation
5 Anleitung herunterladen
6 In anderen Sprachen

Inbetriebnahmehinweise

Thermostat (siehe Thermostat-Typ)

Typ A Tasten gedrückt halten und + für 3 Sekunden
Typ B LEARN-Taste für 3 Sekunden gedrückt halten
Typ C Drehknopf entfernen, LEARN-Taste für 3 Sekunden gedrückt halten (befindet sich unter dem Einstellknopf)
Drehknopf erst wieder anbringen, wenn der Lernprozess abgeschlossen ist
HINWEIS: Der Thermostat sendet nun für 5 Minuten kontinuierlich.

Empfänger

RX1
Tasten PROG und CH1 für 3 Sekunden gedrückt halten, bis die grüne Leuchte blinkt
RX2 / RX3 (falls zutreffend)
Stat 1 - Schritte 1-2 für CH1 ausführen
Stat 2 (RX2 & RX3)
5 Min. warten, Schritt 1 ausführen, dann PROG + CH2 an RX2/RX3 drücken
Stat 3 (nur RX3) 5 Min. warten, Schritt 1 ausführen, dann PROG + CH3 an RX3 drücken

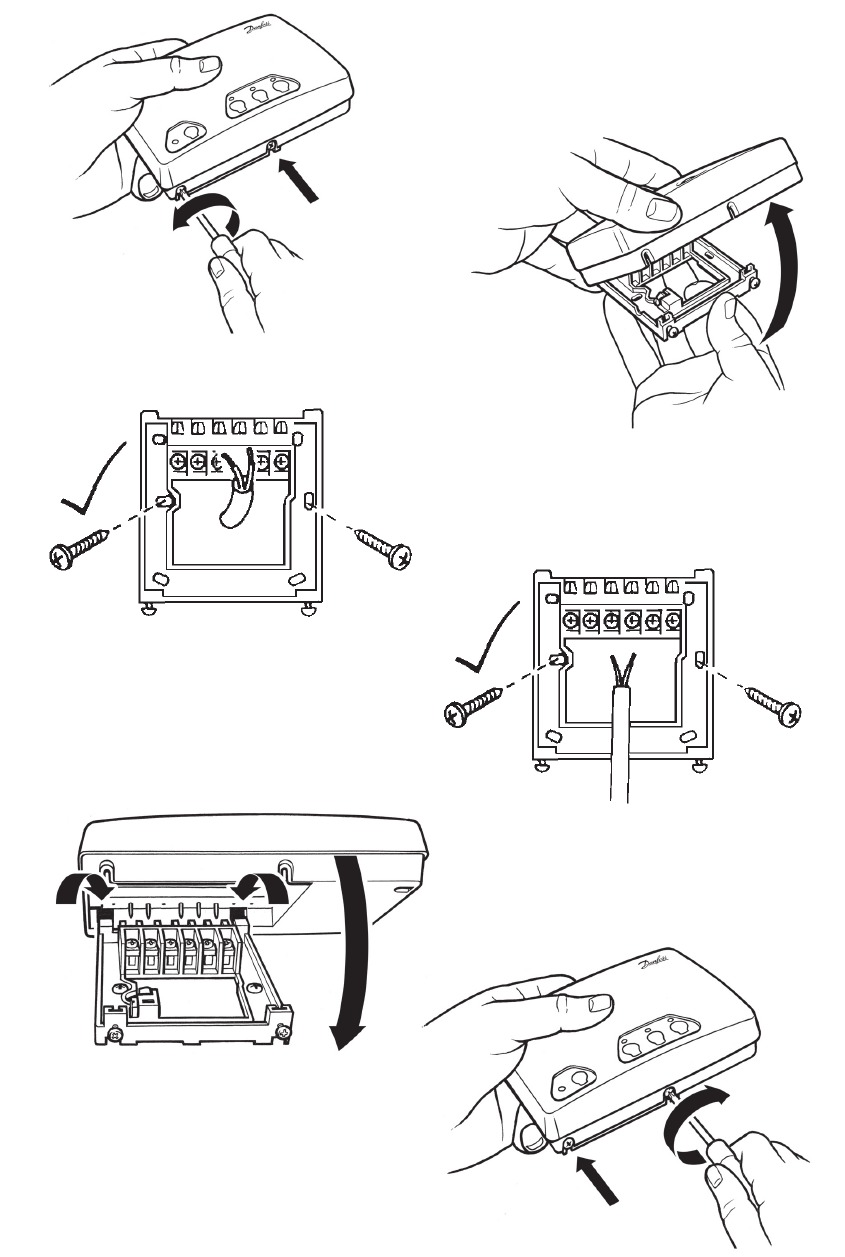

Einrichtung

Verdrahtungsdetails

Hinweis: Für Netzspannungsanwendungen die Klemmen L und 2 verbinden.

Warnung ACHTUNG: Wenn Sie eine frühere Version des RX2-Empfängers ersetzen, verwenden Sie bitte die mitgelieferte neue Rückplatte und verdrahten Sie wie oben abgebildet.

Spezifikation

Funkgesteuertes Raumthermostat-Empfängermodul für: siehe Liste
Versorgungsspannung	230 Vac ± 15%, 50Hz
Normen	BS EN 60730-2-1, EN 300-220-1
Maximale Umgebungstemperatur	45°C
Schaltertyp	RX1 - 1 x SPDT, Typ 1B
	RX2 - 1 x SPDT, 1 x SPST, Typ 1B
	RX3 - 1 x SPDT, 2 x SPST, Typ 1B
Schaltleistung	264 Vac, 3 (1) A (Gesamtstrom)
IP-Schutzart	IP 40
Verschmutzungsgrad	Grad 2
Max. Reichweite	30 Meter
Betriebsfrequenz	433.92 MHz
Software-Klassifizierung	Klasse A
Bemessungsstoßspannung	2.5kV
Kugeldruckprüfung	75°C

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Danfoss RX1, RX2, RX3 Handbuch herunterladen
