- Seite 1 Bedienungsanleitung für den Benutzer Programmierbarer Heizkörperthermostat RA PLUS die komfortable Lösung Heizkosteneinsparung durch Raumtemperatur- und Heizzeitenregelung...
-
Seite 2: Inhaltsverzeichnis
Inhalt Teilebeschreibung................3 Leistungsangebot ................. 4 Wichtige Hinweise ................5 Wartung ....................5 Funktionsbeschreibung ..............6 Einbauhinweise ................... 7 Empfohlene Raumtemperaturen ............ 7 Temperatureinstellung ................ 8 Korrigieren der Raumtemperatur ............ 9 Manuelles Absenken ................10 Inbetriebnahme der Elektronikbox ..........11 Zeitprofil – Programmierung ............12 Ändern des Werksprogramms ............14 Heizkostensenkung mit Comfort ..........16 Batteriewechsel, Batteriezustand ..........17... -
Seite 3: Teilebeschreibung

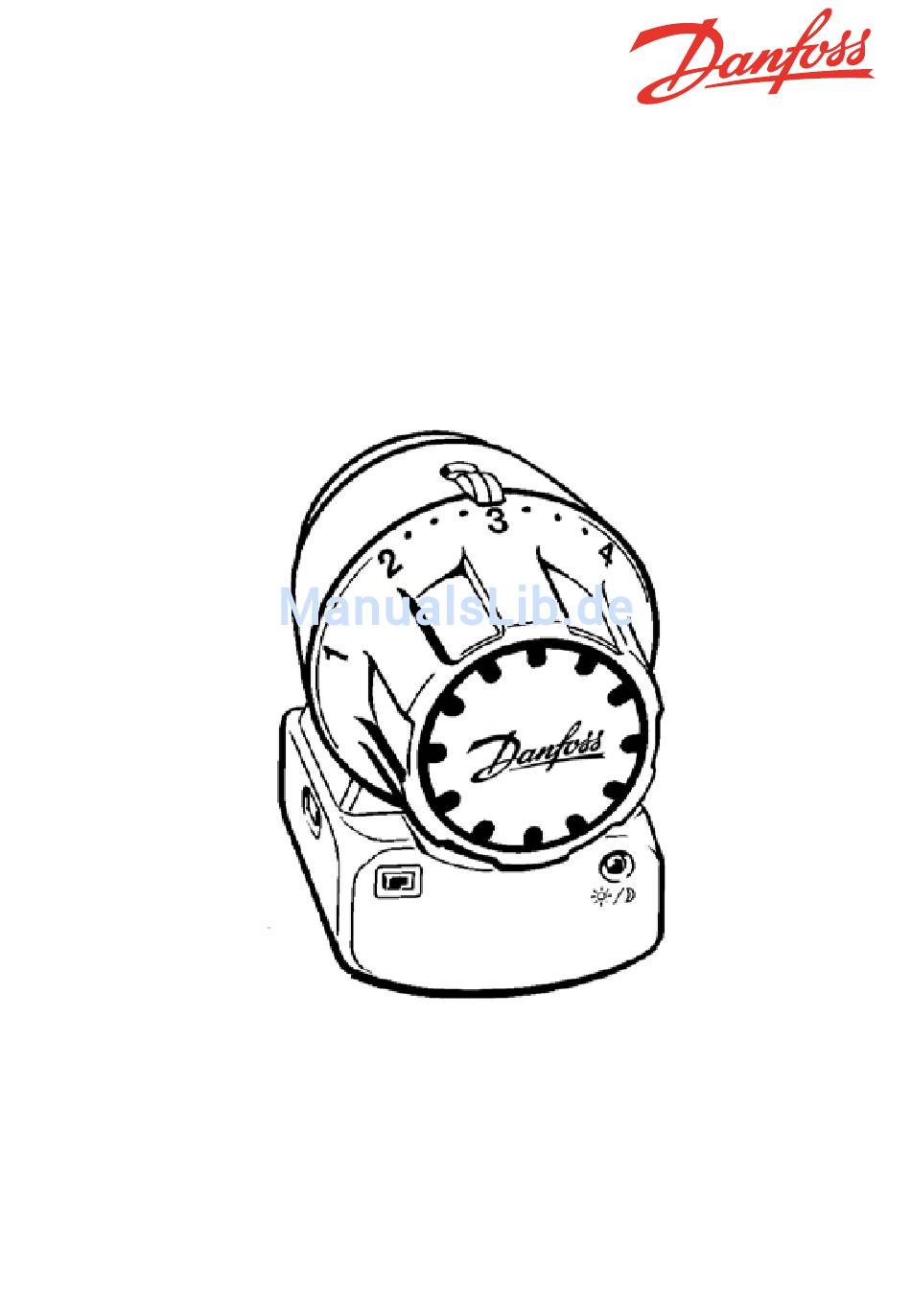

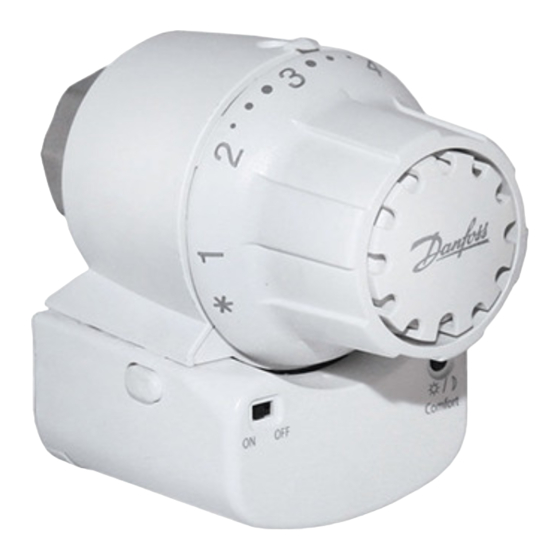

Teilebeschreibung Zustandsanzeige der Elektronikfunktion Einstellmarke Spannring Einstellhandgriff Reglerskala Entriegelungstaste Entriegelungstaste Comfort-Taste Betriebsschalter Elektronikbox... -
Seite 4: Leistungsangebot
Leistungsangebot Thermostatische Raumtemperaturregelung ● von ca. 8 bis ca. 28°C Automatisches Absenken der Raumtemperatur ● um ca. 3°C, wenn Zeitsteuerung in Funktion Zwei werkseitig vorgegebene Zeitprogramme ● Zeitprogramme individuell veränderbar ● Zuordnung dieser beiden Zeitprogramme auf beliebige ● Wochentage Änderung des aktuellen Heiz- oder Absenkzustandes ●... -
Seite 5: Wichtige Hinweise
Wichtige Hinweise Verehrter Kunde, mit dem Kauf dieses elektronischen, pro- grammierbaren Thermostaten haben Sie ein hochwertiges Qualitätsprodukt aus dem Hause Danfoss erworben. Bei sinnvoller Nutzung entsprechend dieser Anleitung bietet Ihnen dieser Heizkörperthermostat durch exakte Tempera- turregelung und Auswahl individuell einstellbarer Heiz- und Absenkzeiten maximalen Heizkomfort bei gleichzeitiger Re- duzierung der Heizkosten. -
Seite 6: Funktionsbeschreibung
öffnet oder schließt der Thermostat durch einen Drosselvor- gang das Ventil und regelt somit den Heizwasserzulauf zu dem Heizkörper. Der Einstellbereich des Thermostaten RA PLUS reicht von ca. 8 – 28°C, wenn die Zustandsanzeige der Elektronikfunktion zeigt. Der Abstand zwischen zwei Zahlen auf der Reglerskala entspricht einem Temperaturunterschied von ca. -
Seite 7: Einbauhinweise
Einbauhinweise Die Raumluft muss den Thermostaten immer ungehindert umströmen können, denn nur so ist eine korrekte Raum- temperaturregelung sichergestellt. Der Heizkörperthermostat darf also nicht durch Vorhänge, Gardinen, Heizkörperverkleidungen, Möbelstücke o.ä. verdeckt oder in engen Nischen montiert werden. Empfohlene Raumtemperaturen z.B. Empf.Temp. -
Seite 8: Temperatureinstellung
Temperaturunterschied von 4°C. Zwischen den Stellungen ”2” und ”3” bzw. ”3” und ”4” entspricht der Abstand zwischen zwei Punkten einem Temperaturunter- schied von ca. 1°C. Bei Bedarf kann RA PLUS durch Ihren Heizungsfachmann be- grenzt oder blockiert werden. -
Seite 9: Korrigieren Der Raumtemperatur
Korrigieren der Raumtemperatur Korrekturen der Einstellung nehmen Sie bitte wie folgt vor: Einstellung: wärmer (höhere Werte) Einstellhandgriff nach links drehen, bis die gewünschte Position erreicht ist. wärmer Einstellung: kälter (niedrigere Werte) Einstellhandgriff nach rechts drehen, bis die gewünschte Position erreicht ist. kälter... -
Seite 10: Manuelles Absenken
Manuelles Absenken RA PLUS kann auch ohne aktivierte Elektronikbox wie folgt als herkömmliches Thermostatventil zur Energieeinsparung benutzt werden. Um Energiekosten zu sparen, sollten bei Nichtnutzung von Räu- men die Temperaturen reduziert werden. Hierbei ist zwischen kürzerer oder längerer Absenkphase zu unterscheiden. -
Seite 11: Inbetriebnahme Der Elektronikbox
Inbetriebnahme der Elektronikbox Elektronikbox vom Thermostatkopf abziehen: Die beiden Entriegelungstasten links und rechts der Elektronikbox drücken und gleichzeitig vom Thermostatkopf nach unten abziehen (siehe Abbildung auf Seite 21). Elektronikbox aktivieren: Isolierstreifen von den Batterien entfernen, Betriebsschalter auf ON stellen und Reset-Taste drücken. -
Seite 12: Zeitprofil - Programmierung
Wenn Sie den Isolierstreifen von den Batterien entfernt und die Reset-Taste gedrückt haben (z.B. mit einem Kugel- schreiber), beginnt RA PLUS mit dem Werksprogramm zu arbeiten. Als Uhrzeit wird 12:00 angezeigt (siehe Abbildung). Zur Einstellung der aktuellen Zeit und des Tages, lesen Sie bitte Pkt. - Seite 13 Die blinkenden Stundenziffern zeigen an, dass diese jetzt durch Betätigen der Tasten ∆ und ∇ (siehe Seite 22) geändert werden können. Jeder Knopfdruck schaltet die Zeitanzeige um 1 Stunde weiter (Taste ∆) oder zurück (Taste ∇). Drücken Sie die jeweilige Taste länger als 2 Sekunden, so springt die Zeitanzeige stundenweise weiter oder zurück, je nachdem welche Taste gedrückt wurde.
-
Seite 14: Ändern Des Werksprogramms
Ändern des Werksprogramms Um vom Betriebs-Modus direkt in den Programmier-Modus für das Zeitprogramms zu gelangen, wird die Prog.-Taste bis zum zweiten Piepton gedrückt gehalten. Zeitprofil P1 In der Zeitanzeige erscheint 0: P1 und der Balken für die erste Betriebsstunde in der Programm- anzeige P1 blinkt. - Seite 15 Samstag - Sonntag : Programm P2 Jetzt können Sie die Elektronikbox von unten bis zum hörbaren “Click” auf den Thermostatkopf einrasten lassen (siehe Seite 21). Nach korrektem Aufsetzen durchläuft RA PLUS einen Funktions- test (ca. 2 Sekunden) und ist danach betriebsbereit.
-
Seite 16: Heizkostensenkung Mit Comfort
Heizkostensenkung mit Comfort Die Comfort-Taste stellt eine Besonderheit auf dem Gebiet der thermostatischen, zeitgesteuerten Heizungsregelung dar: Durch einfaches Betätigen dieser Taste können Sie jederzeit, unabhängig davon ob z.Zt. die Heizphase oder die Absenk- phase aktiviert ist, in den jeweils anderen Zustand schalten und auch wieder zurück. -
Seite 17: Batteriewechsel, Batteriezustand
Elektronikbox erscheint die Anzeige “BAT”. Eine Stunde nach Beginn der erste Heizperiode beginnt RA PLUS dreimal, jeweils nach 5 Minuten, 60 Sekunden lang zu piepen. (Beispiel: Heizbeginn um 7:00 Uhr - Warnung um 8:00, 8:05 und 8:10 Uhr). Die nächste Warnung erfolgt am nächsten Tag, wiederum eine Stunde nach Beginn der ersten... - Seite 18 Anschliessend wird der Batteriefachdeckel durch Aufschieben wieder befestigt und die Elektronikbox von unten bis zum hörbaren ”CLICK” an den Thermostatkopf angebracht. Wenn der Batteriewechsel nicht innerhalb von 2 Minuten abgeschlossen wird, gehen die eingegebenen Daten verloren und RA PLUS springt auf die Werkseinstellung zurück.
-
Seite 19: Praktizierter Umweltschutz
Praktizierter Umweltschutz Der Name Danfoss ist weltweit ein Begriff für aktiven Umwelt- schutz und energiesparende Produkte. Ihr neuer, elektronischer Thermostat RA PLUS wurde unter Anwendung modernster Konstruktions- und Fertigungsmethoden umweltfreundlich hergestellt. Die Verpackung ist aus recycelbaren Materialien hergestellt. Die vorliegende Bedienungsanleitung ist auf 100% chlorfrei gebleichtem Papier gedruckt. -
Seite 20: Bestellung & Zubehör
Gewindeanschluss M30 x 1,5 Programmierbarer Heizkörperthermo- RA/V PLUS stat mit Anschluss für ältere RA/V 013G2780 Ventilgehäuse Programmierbarer Heizkörperthermo- RA/VL PLUS stat mit Anschluss für ältere RA/VL 013G2790 Ventilgehäuse Diebstahlsicherungen für RA PLUS 013G5245 Zubehör Diebstahlsicherung bzw. Dekoring für 013G5389 RA/K PLUS... -
Seite 21: Elektronikbox - Abziehen / Anbringen
Elektronikbox - Abziehen / Anbringen Abziehen der Elektronikbox Beide Entriegelungstasten gleichzeitig drücken Anbringen der Elektronikbox... -
Seite 22: Teilebeschreibung - Elektronikbox
Teilebeschreibung - Elektronikbox Reset weiter/ hoch zurück/ runter Prog.-Taste Einstellung der Wochentage... -
