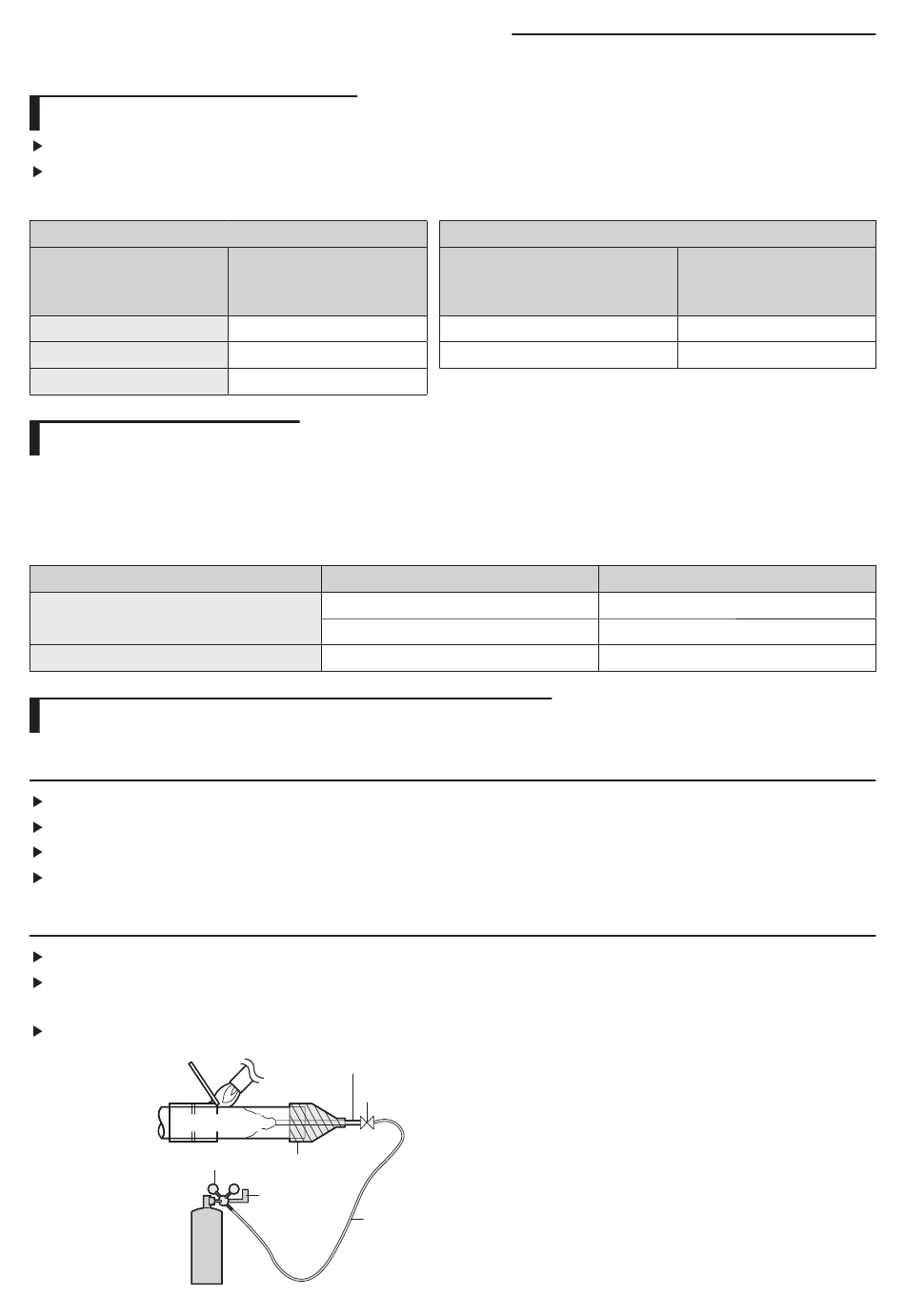

Installation des Kältemittelrohrs
Auswahl des Y-Verbindungsstücks
Wählen Sie das erste Y-Verbindungsstück entsprechend der Größe des Hauptrohrs und der Leistung des Außengeräts.
Wählen Sie die restlichen Y-Verbindungsstücke entsprechend der Gesamtleistung des Innengeräts unter dem bereits
ausgewählten Y-Verbindungsstück.
Auswahl des ersten Y-Verbindungsstücks
Leistung des Außengeräts
(PS)
4
5
6
Pflege des Kältemittelrohrs
Es ist wichtig, dass Sie das Kältemittelrohr sauber und trocken halten und während der Installation abdichten, damit keine
Fremdkörper oder Wasser in das Rohr eindringen können.
Wählen Sie eine der Umgebung angemessene Dichtungsmethode.
Aufstellort
Außen
Innen
Löten des Kältemittelrohrs und Sicherheitsinformationen
Wichtige Informationen zu den vorbereitenden Arbeiten für die Installation des Kältemittelrohrs
Stellen Sie sicher, dass sich keine Feuchtigkeit im Rohr angesammelt hat.
Stellen Sie sicher, dass sich keine Fremdkörper oder Verunreinigungen im Rohr befinden.
Überprüfen Sie, ob das Gerät dicht ist.
Befolgen Sie beim Löten und Pflegen des Rohrs die Anweisungen.
Stickstoffspüllöten
Setzen Sie beim Löten der Rohre wie in der Abbildung gezeigt Stickstoff ein.
Wenn Sie die Rohre beim Löten nicht mit Stickstoff spülen, können sich im Innern des Rohrs Oxide bilden. Dies kann zu Schäden
an wichtigen Bauteilen führen, wie z. B. dem Kompressor oder den Ventilen.
Stellen Sie den Durchsatz der Stickstoffspülung mit Hilfe eines Druckreglers auf maximal 0,05 m
Gelöteter Teil
Stickstoff
Druckregler
14
Modell mit
Y-Verbindungsstück
MXJ-YA1509✴
MXJ-YA1509✴
MXJ-YA2512✴
Überprüfungsfrequenz
Länger als ein Monat
Weniger als ein Monat
ø 6,35 (1/4") Kupferrohr
Absperrventil
Dichtungsband
Durchflussmessgerät
Hochdruckschlauch
Sonstige Y-Verbindungsstücke
Gesamtleistung des Innengeräts
unter dem ausgewählten
Y-Verbindungsstück (kW)
X ≤ 15,0
15,0 < X ≤ 40,6
-
Modell mit
Y-Verbindungsstück
MXJ-YA1509✴
MXJ-YA2512✴
Dichtungstyp
Rohrschelle
Dichtungsband
Dichtungsband
3
/h ein.
