Inhalt
Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Außengerät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Gerätekombinationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Aufstellort des Außengeräts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Fundament und Installation des Außengeräts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Installation des Kältemittelrohrs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Verkabelung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Erdung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Einstellen des Optionsschalters und der Kernfunktionen des Innengeräts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Inspektion und Prüfbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Kühlmittelbeaufschlagung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Leerpumpen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Checklisten nach Abschluss der Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
Testbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
Weitere Informationen zum Engagement von Samsung für die Umwelt und zu produktspezifischen Auflagen wie z. B. REACH
finden Sie unter: samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html
2
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Samsung AM040 XMDEH Serie
Inhaltszusammenfassung für Samsung AM040 XMDEH Serie
-
Seite 1: Inhaltsverzeichnis
Testbetrieb ........................51 Weitere Informationen zum Engagement von Samsung für die Umwelt und zu produktspezifischen Auflagen wie z. B. REACH... -
Seite 2: Sicherheitshinweise
Wenn Rauch aus dem Gerät austritt, das Netzkabel heiß oder beschädigt ist oder das Gerät laute Geräusche verursacht, schalten Sie das Gerät stets aus, deaktivieren Sie den Schutzschalter, und wenden Sie sich an den Kundendienst von SAMSUNG, um Stromschläge, Feuer oder Verletzungen zu vermeiden. -
Seite 3: Installieren Des Geräts
Sicherheitshinweise Installieren des Geräts WICHTIG: Schließen Sie beim Installieren des Geräts immer zuerst die Kältemittelrohre und dann erst die elektrischen Leitungen an. Entfernen Sie bei der Demontage dementsprechend zuerst die elektrischen Leitungen und dann die Kältemittelrohre. Überprüfen Sie das Gerät bei Erhalt der Lieferung auf mögliche Schäden, die durch den Transport verursacht wurden. Wenn das Gerät Ihrer Meinung nach beschädigt ist, INSTALLIEREN SIE ES AUF KEINEN FALL, und melden Sie den Schaden unverzüglich dem Spediteur oder Händler (wenn der Installateur oder der autorisierte Techniker das Gerät beim Händler abgeholt hat.). -
Seite 4: Außengerät

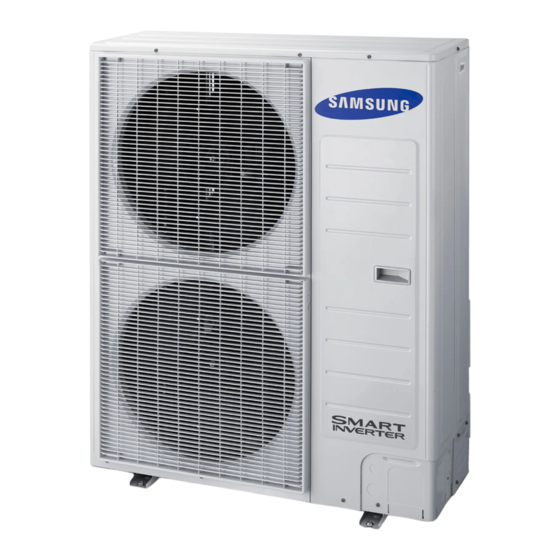

Außengerät Aussehen AM040✴XMDEH 1-phasig AM050✴XMDEH AM060✴XMDEH Modell Kühlen und Heizen AM040✴XMDGH 3-phasig AM050✴XMDGH AM060✴XMDGH Gerätekombinationen Sie dürfen ausschließlich ein für das Kältemittel R-410A geeignetes Innengerät installieren. Wenn die Summe der Leistungen der kombinierten Innengeräte die Leistung des Außengeräts übersteigt, sinkt die Leistung jedes Innengeräts unter die Nennleistung. -
Seite 5: Aufstellort Des Außengeräts
Aufstellort des Außengeräts Der Aufstellort muss entsprechend den folgenden Bedingungen ausgewählt und vom Benutzer genehmigt werden. Stellen Sie das Gerät nicht an Orten auf, die zu einer Störung der Nachbarn führen könnten. Das Außengerät kann Lärm verursachen, und die abgeführte Luft strömt möglicherweise in die Nachbarschaft. (Beachten Sie in Wohngegenden die zulässige Betriebszeit.) Stellen Sie das Außengerät auf einem harten und ebenen Untergrund auf, der das Gewicht des Geräts tragen kann. - Seite 6 Installieren Sie das Innengerät nicht in der Nähe von Störquellen, wie z. B. Radios, Computern oder Stereoanlagen. Stellen Sie das Gerät an einem Ort auf, an dem die elektrischen Leitungen problemlos verlegt und das Innengerät VORSICHT installiert werden kann. - Halten Sie einen Abstand von mindestens 3 m zwischen dem Gerät und elektrischen Geräten insbesondere in solchen Bereichen ein, in denen schwache elektromagnetische Wellen erzeugt werden, und verlegen Sie ein Schutzrohr, um das Hauptstromkabel sowie das Kommunikationskabel zu schützen.
-
Seite 7: Installation
Installation Halten Sie wie in der Abbildung gezeigt zu Belüftungs- und Wartungszwecken ausreichende Abstände ein. Wenn mehrere Außengeräte miteinander kombiniert werden, halten Sie, um eine angemessene Belüftung zu gewährleisten, ausreichende Abstände zur Wand ein. Wenn der Belüftungsabstand nicht eingehalten wird, kann dies zu einer Funktionsstörung des Geräts führen. -
Seite 8: Mehr Als 1 Außengerät Wird Installiert
Mehr als 1 Außengerät wird installiert ❋ Das Außengerät ist auf 3 Seiten von einer Wand umgeben (Einheit: mm) mindestens 300 mindestens 600 mindestens 600 mindestens 600 ❋ Wände behindern den Luftstrom auf der Vorder- und Rückseite der Außengeräte mindestens 600 mindestens 600 ❋... -
Seite 9: Bewegen Des Außengeräts
Installation Bewegen des Außengeräts Legen Sie den Weg im Voraus fest. Stellen Sie sicher, dass der Transportweg für das Gewicht des Außengeräts geeignet ist. Neigen Sie das Gerät beim Tragen um höchstens 30°. Legen Sie das Gerät nicht auf die Seite. Die Oberfläche des Wärmetauschers ist scharfkantig. -
Seite 10: Vorbereitung Des Untergrunds
Vorbereitung des Untergrunds Installieren Sie das Außengerät waagerecht auf der Dachfläche. mindestens 150 mm Abfluss mindestens 150 mm < Installation auf dem Boden > < Installation auf dem Dach > Bereiten Sie die Aufstellfläche für das Außengerät entsprechend den Maßen in der nachfolgenden Abbildung vor. (Einheit: mm) Position des Ankerbolzens Wenn das Außengerät zusätzlich befestigt werden muss, verwenden Sie hierfür Drähte... -
Seite 11: Installation Des Kältemittelrohrs
Installation des Kältemittelrohrs Vorbereitende Arbeiten für die Installation des Kältemittelrohrs Das Kältemittelrohr sollte so kurz wie möglich und der Höhenunterschied zwischen Innen- und Außengerät möglichst gering sein. Das Rohr zwischen dem Außen- und dem Innengerät darf die zulässige Länge, den zulässigen Höhenunterschied und die zulässige Länge nach dem Leitungsanschluss nicht überschreiten. - Seite 12 Auswahl des Kältemittelrohrs Härtegrad und Mindestdicke des Kältemittelrohrs Außendurchmesser [mm] Mindestdicke [mm] Härtegrad ø 6,35 ø 9,52 Angelassen ø 12,70 ø 15,88 ø 19,05 Kaltgezogen ø 22,23 Bei Rohrdurchmessern von mehr als Ø 19,05 muss kaltgezogenes Kupferrohr (C1220T-1/2H oder C1220T-H) verwendet werden.
- Seite 13 Installation des Kältemittelrohrs Auswahl des Y-Verbindungsstücks Wählen Sie das erste Y-Verbindungsstück entsprechend der Größe des Hauptrohrs und der Leistung des Außengeräts. Wählen Sie die restlichen Y-Verbindungsstücke entsprechend der Gesamtleistung des Innengeräts unter dem bereits ausgewählten Y-Verbindungsstück. Auswahl des ersten Y-Verbindungsstücks Sonstige Y-Verbindungsstücke Gesamtleistung des Innengeräts Leistung des Außengeräts...
-
Seite 14: Ausrichtung Des Rohrs Beim Löten
Ausrichtung des Rohrs beim Löten Das Rohr sollte beim Löten nach unten oder waagerecht gehalten werden. Halten Sie das Rohr beim Löten waagerecht. Verwenden Sie die in diesem Handbuch genannte Testflüssigkeit, um nach dem Löten der Rohre Lecks zu ermitteln. Die Verwendung einer schwefelhaltigen Testflüssigkeit kann zu Korrosion der Rohre führen. -
Seite 15: Verschließen Der Bördelverbindung
Installation des Kältemittelrohrs Verschließen der Bördelverbindung Überprüfen Sie, ob das Rohr ordnungsgemäß gebördelt wurde. Setzen Sie die Rohre mittig ineinander, und drehen Sie die Ringmutter von Hand fest zu. Ziehen Sie die Ringmutter anschließend mit einem Drehmomentschlüssel nach, bis dieser ein Klickgeräusch von sich gibt. Achten Sie beim Festziehen der Ringmutter mit dem Drehmomentschlüssel darauf, dass Sie die Mutter in die auf dem Drehmomentschlüssel markierte Pfeilrichtung drehen. -
Seite 16: Anschluss Des Kältemittelrohrs An Einem Außengerät
Installation der Rohre am Außengerät Ausrichtung des Rohrs Das Kältemittelrohr kann sowohl vorn, hinten, links, rechts sowie oben oder unten herausgezogen werden. Sie haben also die Möglichkeit, die Installation an die vor Ort herrschenden Bedingungen anzupassen. Sicherheitshinweise für die Verwendung der Abscheideöffnung Stellen Sie sicher, dass die Außenflächen des Außengeräts nicht beschädigt werden. - Seite 17 Installation des Kältemittelrohrs Beispiele für die Installation des Kältemittelrohrs Verwenden eines Y-Verbindungsstücks Verwenden eines Y-Verbindungsstücks/EEV-Kits Verwenden eines Sammelverbinders Verwenden eines Sammel-/Y-Verbinders Installationsbeispiele und zulässige Länge des Kältemittelrohr Anschluss mit Y-Verbindungsstück Außengerät Anschluss mit Y-Verbindungsstück/EEV-Kit Außengerät...
- Seite 18 Anschluss mit Y-Verbindungsstück/ Klassifizierung Anschluss mit Y-Verbindungsstück EEV-Kit Das Außengerät und das am weitesten entfernte Innengerät müssen weniger als 150m von einander entfernt sein. Tatsächliche Länge Bsp: 8 Innengeräte Bsp: 6 Innengeräte a+b+c+d+e+f+g+p ≤ 150m a+b+c+d+j ≤ 150m Maximal Außengerät ~ zulässige Äquivalente Das Außengerät und das am weitesten entfernte Innengerät müssen weniger als...
-
Seite 19: Anschluss Mit Einem Sammelverbinder
Installation des Kältemittelrohrs Anschluss mit einem Sammelverbinder Außengerät Sammelverbinder Innengerät Anschluss mit einem Y-/Sammelverbinder Außengerät Sammelverbinder Y-Verbinder Innengerät Klassifizierung Anschluss mit einem Sammelverbinder Anschluss mit einem Y-/Sammelverbinder Das Außengerät und das am weitesten entfernte Innengerät müssen weniger als 150m von einander entfernt sein. - Seite 20 Vorbereitende Arbeiten für die Installation des Kältemittelrohrs Installation des Y-Verbinders am Kältemittelrohr Installieren Sie den Y-Verbinder entweder waagerecht oder senkrecht. Waagerechte Installation Senkrechte Installation Wenn Sie einen Y-Verbinder des Typs A-J verwenden, schließen Sie ihn mit Hilfe des mitgelieferten Reduzierstücks am Rohr an.
-
Seite 21: Installation Des Sammelverbinders Am Kältemittelrohr
Installation des Kältemittelrohrs Richtig Falsch (Einschubtiefe des Verbindungsrohrs) (Einschubtiefe des Verbindungsrohrs) Basisspezifikation Verbindungsrohr Verbindungsrohr Zuschneiden des Anschlussteils Verbindungsrohr Verbindungsrohr Halten Sie beim Einschieben des Anschlussrohrs in den Y-Verbinder die Installationsvorschriften ein. VORSICHT Installation des Sammelverbinders am Kältemittelrohr Wählen Sie ein für den Rohrdurchmesser geeignetes Reduzierstück. Flüssigkeitsführende Seite Gasführende Seite Reduzierstück... - Seite 22 Wenn Sie einen Sammelverbinder des Typs A-J verwenden, schließen Sie ihn mit Hilfe des mitgelieferten Reduzierstücks an das Rohr an. VORSICHT Wenn Sie einen Sammelverbinder des Typs K-Z verwenden, schließen Sie ihn an das Rohr an, indem Sie das mitgelieferte Reduzierstück ordnungsgemäß kürzen. Schließen Sie den Sammelverbinder in der Reihenfolge der Innengeräte an.
-
Seite 23: Durchführen Der Dichtigkeitsprüfung
Installation des Kältemittelrohrs Durchführen der Dichtigkeitsprüfung Verwenden Sie ausschließlich für R-410A geeignete Werkzeuge, die das Eindringen von Fremdkörpern verhindern und dem Innendruck standhalten können. Verwenden Sie trockenen Stickstoff, um die Dichtigskeitsprüfung wie unten beschrieben durchführen. Setzen Sie das Rohr auf der flüssigkeitsführenden Wenn der Druck höher als 4,1 MPa (Manometerdruck) ist, können die Seite unter Druck, und füllen Sie das Rohr auf der Rohre beschädigt werden. - Seite 24 Erzeugen eines Vakuums im Rohr und im Innengerät Verwenden Sie ausschließlich für R-410A geeignete Werkzeuge, die das Eindringen von Fremdkörpern verhindern und dem Innendruck standhalten können. Verwenden Sie die Vakuumpumpe in Verbindung mit einem Rückschlagventil, damit das Pumpenöl nicht zurückfließt, wenn die Vakuumpumpe plötzlich gestoppt wird. Verwenden Sie eine Vakuumpumpe, mit der ein Vakuum von bis zu 666,6Pa (5mmHg) erzeugt werden kann.
-
Seite 25: Einfüllen Von Zusätzlichem Kältemittel
Installation des Kältemittelrohrs Einfüllen von zusätzlichem Kältemittel Standardmenge an Kältemittel Im Werk wird bereits die Standardmenge an Kältemittel eingefüllt. Modell Kältemittel Werkseitige Füllung (kg) AM040✴XMDEH AM050✴XMDEH AM060✴XMDEH R-410A AM040✴XMDGH AM050✴XMDGH AM060✴XMDGH Einfüllen von zusätzlichem Kältemittel Menge zum Füllen des Rohrs mit Kältemittel + Menge an zusätzlich eingefülltem Kältemittel Menge an zusätzlich eingefülltem Kältemittel für die Korrektur des Kältemittelstands im Innengerät. -
Seite 26: Anschließen Des Ablassschlauchs An Das Außengerät
2. Menge an zusätzlich eingefülltem Kältemittel je Innengerät (Einheit: kg) Leistung (kW) 1,5 1,7 2,2 2,8 3,6 4,5 5,6 7,1 8,2 11,2 12,8 14 Modell Slim 1way cassette (JSF) 0,25 0,25 0,25 0,32 0,32 (AM✴✴✴FN1DEH✴ / AM✴✴✴JN1DEH✴) Interior 1way cassette (AM✴✴✴HN1DEH✴) 0,15 0,15 2way cassette (AM✴✴✴FN2DEH✴) 0,31... -
Seite 27: Isolieren Des Kältemittelrohrs
Installation des Kältemittelrohrs Verschließen Sie die restlichen Abflüsse, an denen keine Ablassschrauben befestigt sind, mit Ablasskappen. Ablasskappe Ablassschraube Isolieren des Kältemittelrohrs oder des Y-Verbinders Überprüfen Sie vor Abschluss aller Installationsarbeiten, ob das System ein Gasleck aufweist. Nachdem Sie das System auf seine Dichtigkeit untersucht haben, müssen Sie das Rohr und den Schlauch isolieren. - Seite 28 Isolieren des Kältemittelrohrs Sie müssen das Kältemittelrohr, den Y-Anschluss, den Sammelanschluss sowie den Anschlussbereich des Rohrs isolieren. Wenn die Rohre isoliert sind, kann sich kein Kondenswasser mehr bilden. Überprüfen Sie die Isolierung am gebogenen Teil des Rohrs auf Risse. Klemme Isolierung Isolierung Innengerät...
-
Seite 29: Isolieren Des Sammelverbinders
Installation des Kältemittelrohrs Isolieren des Sammelverbinders Befestigen Sie den Sammelverbinder mit einem Kabelband, und decken Sie den Anschlussteil Isolierung Isolieren Sie den Sammelverbinder sowie das gelötete Teil, und wickeln Sie Isolierband um das Anschlussteil, um die Entstehung von Kondenswasser zu verhindern. Isolierband Isolierung nach dem Löten eines Stoppers Isolierung des... -
Seite 30: Verkabelung
Verkabelung Die Verkabelung muss in Übereinstimmung mit den entsprechenden Gesetzen durchgeführt werden, wie z. B. „Technische Daten für das Verlegen elektrischer Leitungen“, „Verkabelungsvorschriften“ oder dem Installationshandbuch. Für die Verkabelung müssen Kupferkabel verwendet werden, und die Kabel und Teile müssen der Spezifikation entsprechen. Die Verkabelung muss von einem durch den Stromversorger autorisierten Unternehmen durchgeführt werden. -
Seite 31: Allgemeine Systemkonfiguration
Verkabelung Allgemeine Systemkonfiguration Anschluss des Netzkabels (1 Phase, 2 Drähte) Verteilerplatine Außengerät Innengerät 1 Phase 1 Phase 2 Drähte 2 Drähte 220V - 240V~ 220V - 240V~ oder oder ELCB MCCB + ELCB MCCB + 220 V Erde Kommunikationskabel Erde Kabelgebundene Fernbedienung Anschluss des Netzkabels (1 Phase, 2 Drähte mit EEV-Kit) - Seite 32 Anschluss des Netzkabels (3 Phasen, 4 Drähte) Verteilerplatine Außengerät Innengerät 1 Phase 3 Phasen 2 Drähte 4 Drähte 220V - 240V~ 380V~ oder oder ELCB MCCB + ELCB MCCB + 220 V Erde Kommunikationskabel Erde Kabelgebundene Fernbedienung Anschluss des Netzkabels (3 Phasen, 4 Drähte mit EEV-Kit) Verteilerplatine Außengerät Innengerät...
-
Seite 33: Technische Daten Des Sicherungsautomaten Und Des Netzkabels
Verkabelung Technische Daten des Sicherungsautomaten und des Netzkabels Das Netzkabel ist nicht im Lieferumfang der Klimaanlage enthalten. Wählen Sie das Netzkabel entsprechend den jeweiligen örtlichen und nationalen Bestimmungen. Der Leitungsquerschnitt muss den anzuwendenden örtlichen und nationalen Vorschriften entsprechen. Das Gerät muss mit einem zugelassenen Netz- und Anschlusskabel ausgestattet werden, das mit den gesetzlichen Bestimmungen des Landes übereinstimmt, in denen das Gerät vertrieben werden soll. -
Seite 34: Auswahl Der Geschraubten Ringöse
Auswahl der geschraubten Ringöse Wählen Sie für das Netzanschlusskabel eine geschraubte Ringöse, die für die Nennmaße des Kabels geeignet ist. Isolieren Sie die geschraubte Ringöse und den Stecker des Netzkabels, und schließen Sie es dann an. Silberlot Nennmaße des Kabels (mm Nennmaße der Schraube (mm) Standardmaß... -
Seite 35: Anschließen Des Erdungskabels
Verkabelung Anschließen des Erdungskabels Die Erdung muss zu Ihrer eigenen Sicherheit von einem qualifizierten Installateur durchgeführt werden. Wählen Sie das Erdungskabel gemäß den technischen Daten des Elektrokabels für das Außengerät aus. Erden des Netzkabels Die Standarderdung kann je nach Nennspannung und Installationsort der Klimaanlage unterschiedlich sein. Gehen Sie beim Erden des Netzkabels folgendermaßen vor: Installationsort Durchschnittliche... -
Seite 36: Erdung
Erdung Wenn die Leistungsverteilerschaltung nicht geerdet ist, oder die Erdung nicht den technischen Daten entspricht, muss ein Erdungsstab verwendet werden. Die entsprechenden Zubehörteile sind nicht im Lieferumfang der Klimaanlage enthalten. 1. Verwenden Sie einen Erdungsstab, der den in der Abbildung genannten technischen Daten entspricht. Kupferdraht Kohlenstoffstab geschraubte Ringöse (Öse M4) -
Seite 37: Einstellen Des Optionsschalters Und Der Kernfunktionen Des Innengeräts
Einstellen des Optionsschalters und der Kernfunktionen des Innengeräts PBA-Form Serie AM✴✴✴✴XMD✴H STRÖMUNGSSCHALTER Externer Kon Software zum Einstellen der Anzahl der angeschlossenen Innengeräte DIP-Schalter 7-SEGMENT (K5 - K16) (ANZEIGE) Klemmleisten (R1, R2) für Verbindung mit Oberem Steuergerät (DMS, Berührung, Ein/Aus-Steuergerät, etc) Schließen Sie an diese Klemmenblöcke keine Kabel an... -
Seite 38: Einstellen Der Anzahl Der Angeschlossenen Innengeräte
Einstellen der Anzahl der angeschlossenen Innengeräte Bsp: Wenn Sie 3 Innengeräte anschließen, stellen Sie „SW02“ auf „3“. Serie AM✴✴✴✴XMD✴H SW01 SW02 Einheitsstelle Einheitsstelle Funktion des Schalters Serie AM✴✴✴✴XMD✴H Taste für Heizbetrieb Taste für Kühlbetrieb Zurücksetzen Anzeigemodus Tastschalter Gewünschte Gewünschte Manuelle Ruheoption Schneeschutz Verdampfungstemperatur Verdampfungstemperatur... -
Seite 39: Spezifikation Der Dip-Schaltereinstellung
Einstellen des Optionsschalters und der Kernfunktionen des Innengeräts Spezifikation der DIP-Schaltereinstellung Serie AM✴✴✴✴XMD✴H Anzahl der Tastschalter Funktion SEG1 SEG2 SEG3 SEG4 Hinweise Tastendrücke 1 Mal gedrückt Betriebsüberprüfung halten Einfüllen des Kältemittels im Heizbetrieb Testmodus im Heizbetrieb Ausschalten der Heizpumpe Vakuum Abschluss Einfüllen des Kältemittels im Kühlbetrieb... - Seite 40 K5 : Einstellung Manueller Ruhemodus-Betrieb Schalter Funktion (Steuerung von Ruhemodus-Betrieb) Automatischer Ruhemodus-Betrieb Manueller Ruhemodus-Betrieb ❋ Sie können den manuellen -Betrieb verwenden, wenn Sie den K5 DIP-Schalter auf ‘AUS’ stellen und einen externen Ruhemodus Kontaktschalter an den ‘Externer Kon’-Port der HAUPTPLATINE (dargestellt auf S.38) anschließen. K6: Schneeschutzregelung Schalter Funktion (Schneeschutzregelung)
- Seite 41 Einstellen des Optionsschalters und der Kernfunktionen des Innengeräts K11, K12: Ändern des Werts für die Heizleistungskorrektur Schalter Funktion Standardwert Standardwert - 196 kPa Standardwert - 98 kPa Standardwert + 98 kPa ❋ Wenn der aktuelle Überdruck über dem Zielüberdruck liegt, wird die Frequenz im Heizbetrieb erhöht, umgekehrt wird sie verringert.
- Seite 42 K15, K16: Auftauen Hiermit können Sie die Bedingungen für den Start des Auftaubetriebs festlegen. Schalter Funktion MITTEL NIEDRIG1 NIEDRIG2 ❋ Der Auftaubetrieb wird gestartet, sobald der Temperaturunterschied zwischen der Außenluft und dem außen installierten Wärmetauscher über einem bestimmten Wert liegt. ❋...
-
Seite 43: Inspektion Und Prüfbetrieb
Einstellen des Optionsschalters und der Kernfunktionen des Innengeräts 4. Nach Auswahl der Funktion für die Optionen halten Sie den K2-Schalter 2 Sekunden lang gedrückt. Der geänderte Wert der Option wird gespeichert, wenn alle Segmenteanzeigen blinken und der Nachverfolgungsmodus gestartet wird. Die geänderten Optionseinstellungen werden nicht gespeichert, wenn Sie die Einstellungen nicht wie oben beschrieben abschließen. -
Seite 44: Betriebsüberprüfung
4. Bei eingeschalteter Stromversorgung führt das Außengerät eine Nachverfolgung durch, um die Verbindung zum Innengerät sowie sonstige Optionen zu prüfen. 5. Notieren Sie die Ergebnisse des Installationsberichts auf dem Formular für die Wartungshistorie vorne an der Steuereinheit. Schließen Sie das Außengerät 3 Stunden vor dem Prüfbetrieb an die Stromversorgung an, um die Heizeinheit mit Kurbelgehäuse vorzuheizen. -
Seite 45: Kühlmittelbeaufschlagung
Kühlmittelbeaufschlagung Beim Kühlmittel R-410A handelt es sich um ein Gemisch. Fügen Sie nur flüssiges Kühlmittel hinzu. Die Menge des Kühlmittels ist unter Berücksichtigung der Länge des Rohrs der Flüssigkeitsseite auszuwählen. Fügen Sie Kühlmittel mit Hilfe einer Waage hinzu. Wichtige Informationen zu Vorschriften im Hinblick auf Kühlmittelverwendung Dieses Gerät enthält fluorierte Treibhausgase. - Seite 46 Kühlmittelbeaufschlagung Öffnen Sie das Ventil des Mess- und Anschlussblocks am Serviceventil auf der flüssigkeitsführenden Seite, und füllen Sie flüssiges Kältemittel nach. Wenn Sie nicht die gesamte Menge an Kältemittel einfüllen können, solange das Außengerät angehalten ist, öffnen Sie das Serviceventil auf der gas- und flüssigkeitsführenden Seite. Füllen Sie dann das restliche Kältemittel ein, nachdem Sie auf der Platine des Außengeräts die Taste zum Einfüllen von Kältemittel gedrückt haben.
-
Seite 47: Leerpumpen
Leerpumpen Zweck Sie können die Menge an austretendem Kältemittel beim Bewegen oder Reparieren des Geräts weitestgehend reduzieren, indem Sie das Kältemittel im Außengerät sammeln. Sicherheitshinweise zum Leerpumpen Aufgrund der schmalen Form des Außengeräts ist die Menge an Kältemittel begrenzt, die in das Außengerät eingefüllt werden kann. -
Seite 48: Umfüllen Von Kältemittel In Den Kältemittelbehälter Vor Dem Leerpumpen
Umfüllen von Kältemittel in den Kältemittelbehälter vor dem Leerpumpen ❋ Wenn die ins System eingefüllte Kältemittelmenge die maximale Aufnahmefähigkeit überschreitet, lassen Sie zunächst das Kältemittel in den Kältemittelbehälter ab, und pumpen Sie dann leer. Halten Sie einen sauberen und für das Kältemittel reservierten Behälter sowie ein Messgerät und einen Druckmesser am Verteiler bereit. -
Seite 49: Checklisten Nach Abschluss Der Installation
Checklisten nach Abschluss der Installation Bevor Sie das Gerät an das Netz anschließen, messen Sie mit Hilfe eines Isolationswiderstandsprüfgeräts die Erdung der Einspeiseklemme (L, N) und des Außengeräts. - Der gemessene Wert sollte über 30 MΩ liegen. Der Kommunikationsanschluss darf nicht gemessen werden, da der Kommunikationsschaltkreis nicht beschädigt werden darf. -
Seite 50: Testbetrieb
Testbetrieb Überprüfen Sie die Stromversorgung zwischen dem Außengerät und dem Schaltschrank. - 1-phasige Stromversorgung: L, N - 3-phasige Stromversorgung: R,S,T,N Überprüfen des Innengeräts - Überprüfen Sie, ob die Netz- und Kommunikationskabel korrekt angeschlossen wurden. (Die Kommunikationskabel zwischen dem Innen- und Außengerät sind F1 und F2.) - Überprüfen Sie den Temperaturfühler, die Ablasspumpe und den Ablassschlauch und ob die Anzeige korrekt angeschlossen wurden. - Seite 51 Testbetrieb Nettogewicht Abmessungen Modell (kg) (B×T×H, mm) RD040MHXEA 940×1,210×330 RD050MHXEA 940×1,210×330 RD040MHXGA 940×1,210×330 Außengerät AM050FXMDGH/EA 940×1,210×330 RD060MHXEA 940×1,210×330 RD060MHXGA 940×1,210×330 AM060FXMDEH/EA 940×1,210×330...
