PWRBTN (кнопка питания):
Подключение кнопки питания, расположенной на передней панели корпуса.
Можно настроить порядок выключения системы с использованием кнопки
питания.
RESET (кнопка перезагрузки):
Подключение кнопки перезагрузки системы, расположенной на передней панели
корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если
он завис и нормальный запуск невозможен.
PLED (светодиодный индикатор питания системы):
Подключение индикатора состояния, расположенного на передней панели
корпуса. Светодиодный индикатор горит, когда система работает. Когда
система находится в режиме ожидания S1/S3, светодиод мигает. Когда система
находится в режиме ожидания S4 или выключена (S5), светодиод не горит.
HDLED (светодиодный индикатор работы жесткого диска):
Подключение светодиодного индикатора работы жесткого диска,
расположенного на передней панели. Светодиодный индикатор горит, когда
жесткий диск выполняет считывание или запись данных.
Передняя панель может быть разной на разных корпусах. В основном передняя
панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный
индикатор питания, светодиодный индикатор работы жесткого диска,
динамик и т. д. При подключении передней панели к этой колодке правильно
подключайте провода к контактам.

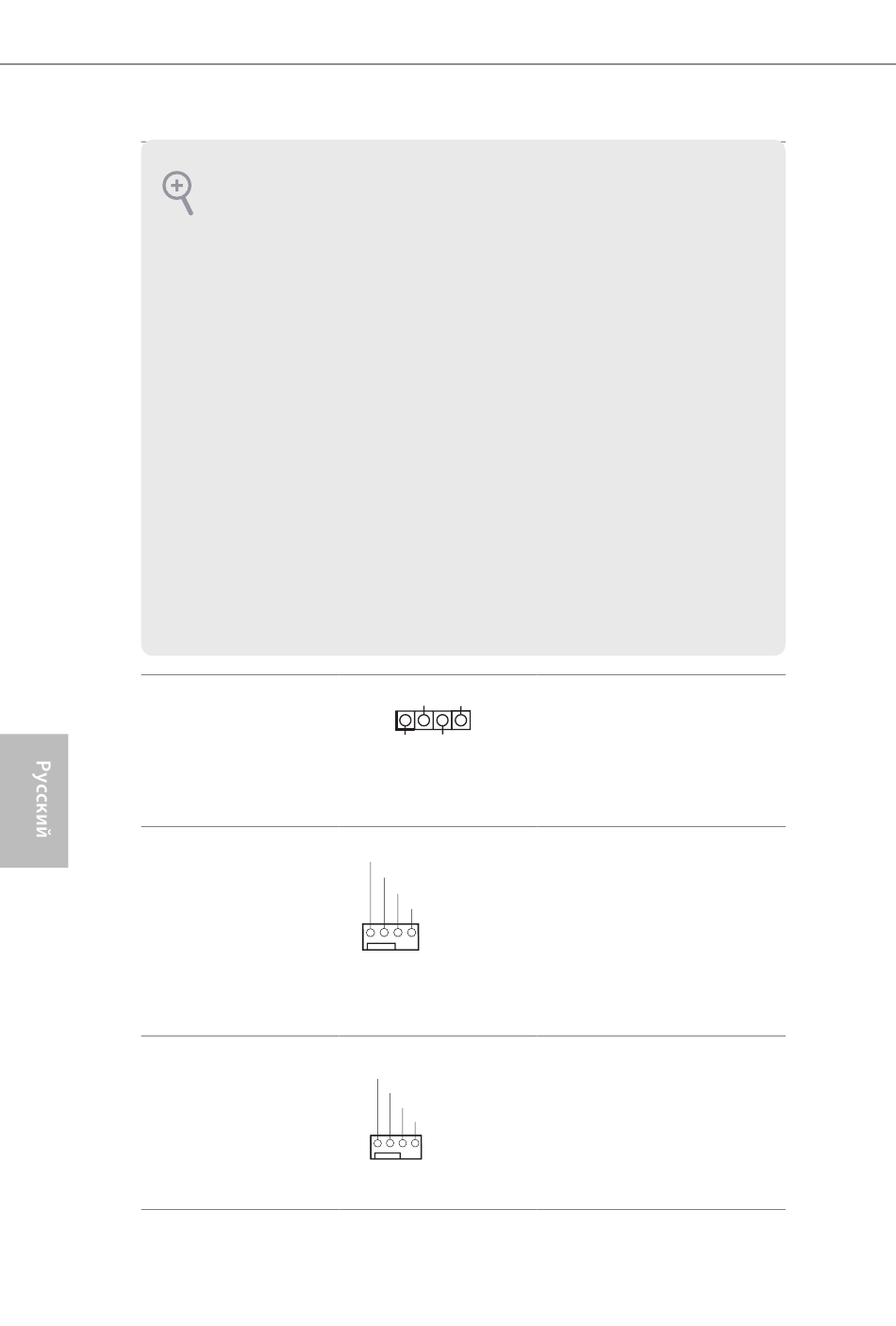

Колодка динамика
корпуса
(4-контакта, SPEAKER1)
(см. стр. 1, № 16)
Разъемы для
вентилятора или помпы
водяного охлаждения
корпуса
(4-контактный CHA_
FAN1/WP)
(см. стр. 1, № 3)
Разъем вентилятора
корпуса
(4 контактов, CHA_
FAN2)
(см. стр. 1, № 17)
84
DUMMY SPEAKER
1
+5V DUMMY
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
Предназначена для
подключения динамика
корпуса.
Данная материнская плата
оснащена 4-контактным
разъемом для системы
водяного охлаждения корпуса.
3-контактную систему водяного
охлаждения корпуса следует
подключать к контактам 1-3.
Предназначен для подключения
кабеля разъема вентилятора и
подключения черного провода
к заземлению.
