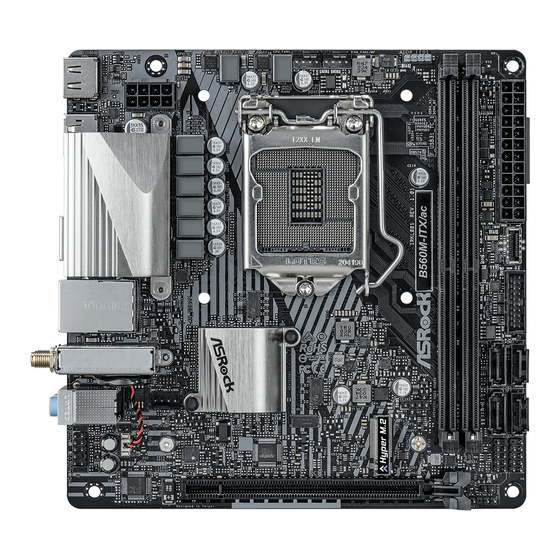

ASROCK B560M-ITX/ac Handbuch

Vorschau ausblenden

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

Inhalt

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

Seite von 162

/ 162
Inhalt
Inhaltsverzeichnis
Lesezeichen

Inhaltsverzeichnis

Quicklinks

Version 1.0

Published January 2021

No part of this documentation may be reproduced, transcribed, transmitted, or

translated in any language, in any form or by any means, except duplication of

documentation by the purchaser for backup purpose, without written consent of

ASRock Inc.

Products and corporate names appearing in this documentation may or may not

be registered trademarks or copyrights of their respective companies, and are used

only for identification or explanation and to the owners' benefit, without intent to

infringe.

Disclaimer:

Specifications and information contained in this documentation are furnished for

informational use only and subject to change without notice, and should not be

constructed as a commitment by ASRock. ASRock assumes no responsibility for

any errors or omissions that may appear in this documentation.

With respect to the contents of this documentation, ASRock does not provide

warranty of any kind, either expressed or implied, including but not limited to

the implied warranties or conditions of merchantability or fitness for a particular

purpose.

In no event shall ASRock, its directors, officers, employees, or agents be liable for

any indirect, special, incidental, or consequential damages (including damages for

loss of profits, loss of business, loss of data, interruption of business and the like),

even if ASRock has been advised of the possibility of such damages arising from any

defect or error in the documentation or product.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following

two conditions:

(1) this device may not cause harmful interference, and

(2) this device must accept any interference received, including interference that

may cause undesired operation.

CALIFORNIA, USA ONLY

The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance

controlled in Perchlorate Best Management Practices (BMP) regulations passed by the

California Legislature. When you discard the Lithium battery in California, USA, please

follow the related regulations in advance.

"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/

perchlorate"

ASRock Website: http://www.asrock.com

Inhaltsverzeichnis

Inhaltszusammenfassung für ASROCK B560M-ITX/ac

Seite 1 (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.
Seite 2 If you require assistance please call ASRock Tel : +886-2-28965588 ext.123 (Standard International call charges apply) The terms HDMI®...
Seite 3 ES OF ANY KIND WHETHER UNDER THIS AGREEMENT OR OTHERWISE, EVEN IF INTEL HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES. LICENSE TO USE COMMENTS AND SUGGESTIONS. This Agreement does NOT obligate Licensee to provide Intel with comments or suggestions regarding the Software. However, if Licensee provides Intel with comments or suggestions for the modification, correction, improvement or enhancement of (a) the Software or (b) Intel products or processes that work with the Software, Licensee grants to Intel a non-exclusive, worldwide,...
Seite 4 CE Warning This device complies with directive 2014/53/EU issued by the Commision of the European Community. This equipment complies with EU radiation exposure limits set forth for an uncontrolled environment. This equipment should be installed and operated with minimum distance 20cm between the radiator &...
Seite 5: Motherboard-Layout
B560M-ITX/ac Motherboard Layout...
Seite 6 No. Description ATX 12V Power Connector (ATX12V1) CPU Fan Connector (CPU_FAN1) Chassis/Waterpump Fan Connector (CHA_FAN1/WP) Addressable LED Header (ADDR_LED1) 2 x 288-pin DDR4 DIMM Slots (DDR4_A1, DDR4_B1) ATX Power Connector (ATXPWR1) Front Panel Type C USB 3.2 Gen1 Header (USB31_TC_1) USB 3.2 Gen1 Header (USB3_3_4) SATA3 Connector (SATA3_1) SATA3 Connector (SATA3_0)
Seite 7 B560M-ITX/ac I/O Panel No. Description No. Description PS/2 Mouse/Keyboard Port Antenna Ports LAN RJ-45 Port* USB 2.0 Ports (USB12) Line In (Light Blue)** USB 3.2 Gen1 Ports (USB3_12) Front Speaker (Lime)** DisplayPort 1.4 Microphone (Pink)** HDMI Port * There are two LEDs on each LAN port. Please refer to the table below for the LAN port LED indications.
Seite 8 WiFi-802.11ac Module and ASRock WiFi 2.4/5 GHz Antennas WiFi-802.11ac + BT Module This motherboard comes with an exclusive WiFi 802.11 a/b/g/n/ac + BT v4.2 module (pre-installed on the rear I/O panel) that offers support for WiFi 802.11 a/b/ g/n/ac connectivity standards and Bluetooth v4.2. WiFi + BT module is an easy-to- use wireless local area network (WLAN) adapter to support WiFi + BT.
Seite 9 B560M-ITX/ac WiFi Antennas Installation Guide Step 1 Prepare the WiFi 2.4/5 GHz Antennas that come with the package. Step 2 Connect the two WiFi 2.4/5 GHz Antennas to the antenna connectors. Turn the antenna clock- wise until it is securely connected.
Seite 10: Package Contents
ASRock’s website without further notice. If you require technical support related to this motherboard, please visit our website for specific information about the model you are using. You may find the latest VGA cards and CPU support list on ASRock’s website as well. ASRock website http://www.asrock.com.
Seite 11 Gen Intel® Core (i9/i7) support DDR4 up to 2933; Core (i5/i3), Pentium® and Celeron® support DDR4 up to 2666. * Please refer to Memory Support List on ASRock's website for more information. (http://www.asrock.com/) • Supports ECC UDIMM memory modules (operate in non- ECC mode) • Max.
Seite 12 Graphics • Intel® UHD Graphics Built-in Visuals and the VGA outputs can be supported only with processors which are GPU integrated. • 11 Gen Intel® Core Processors support Intel® X Graphics Architecture (Gen 12). 10 Gen Intel® Core Processors support Gen 9 Graphics • Graphics, Media &...
Seite 13 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen4 x4 (64 Gb/s) (with 11 Gen Intel® Core Processors) or Gen3 x4 (32 Gb/s) (with 10 Gen Intel® Core Processors)** ** Supports NVMe SSD as boot disks ** Supports ASRock U.2 Kit...
Seite 14: Hardware Monitor
Connector • 1 x Chassis Intrusion Header • 1 x Addressable LED Header * Support in total up to 5V/3A, 15W LED Strip • 1 x CPU Fan Connector (4-pin) * The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.
Seite 15 • ErP/EuP ready (ErP/EuP ready power supply is required) * For detailed product information, please visit our website: http://www.asrock.com Please realize that there is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using third-party overclocking tools.
Seite 16 Chapter 2 Installation This is a Mini-ITX form factor motherboard. Before you install the motherboard, study the configuration of your chassis to ensure that the motherboard fits into it. Pre-installation Precautions Take note of the following precautions before you install motherboard components or change any motherboard settings.
Seite 17: Installing The Cpu
B560M-ITX/ac 2.1 Installing the CPU 1. Before you insert the 1200-Pin CPU into the socket, please check if the PnP cap is on the socket, if the CPU surface is unclean, or if there are any bent pins in the socket.
Seite 19 B560M-ITX/ac Please save and replace the cover if the processor is removed. The cover must be placed if you wish to return the motherboard for after service.
Seite 20 2.2 Installing the CPU Fan and Heatsink...
Seite 21 B560M-ITX/ac 2.3 Installing Memory Modules (DIMM) This motherboard provides two 288-pin DDR4 (Double Data Rate 4) DIMM slots, and supports Dual Channel Memory Technology. 1. For dual channel configuration, you always need to install identical (the same brand, speed, size and chip-type) DDR4 DIMM pairs.
Seite 23 B560M-ITX/ac 2.4 Expansion Slots (PCI Express Slot) There is 1 PCI Express slot slot on the motherboard. Before installing an expansion card, please make sure that the power supply is switched off or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware settings for the card before you start the installation.
Seite 24 2.5 Jumpers Setup The illustration shows how jumpers are setup. When the jumper cap is placed on the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is “Open”. Clear CMOS Jumper (CLRMOS1) 2-pin Jumper (see p.1, No.
Seite 25 B560M-ITX/ac 2.6 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard. System Panel Header...
Seite 26 Serial ATA3 Connectors These four SATA3 (SATA3_0: connectors support SATA see p.1, No. 10) data cables for internal (SATA3_1: storage devices with up to see p.1, No. 9) 6.0 Gb/s data transfer rate. (SATA3_2: * If M2_1 is occupied by see p.1, No.
Seite 27 B560M-ITX/ac PWRBTN (Power Switch): Connect to the power switch on the chassis front panel. You may configure the way to turn off your system using the power switch. RESET (Reset Switch): Connect to the reset switch on the chassis front panel. Press the reset switch to restart the computer if the computer freezes and fails to perform a normal restart.
Seite 28 CPU Fan Connector This motherboard pro- FAN_SPEED_CONTROL (4-pin CPU_FAN1) vides a 4-Pin CPU fan CPU_FAN_SPEED +12V (see p.1, No. 2) (Quiet Fan) connector. If you plan to connect a 4 3 2 1 3-Pin CPU fan, please connect it to Pin 1-3. ATX Power Connector This motherboard pro- (24-pin ATXPWR1)
Seite 29 B560M-ITX/ac Chassis Intrusion Header This motherboard (2-pin CI1) supports CASE OPEN Signal (see p.1, No. 18) detection feature that detects if the chassis cove has been removed. This feature requires a chassis with chassis intrusion detection design.
Seite 30 2.7 M.2_SSD (NGFF) Module Installation Guide The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The Hyper M.2 Socket (M2_1) supports M Key type 2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen4 x4 (64 Gb/s) (with 11 Gen Intel®...
Seite 31 B560M-ITX/ac Step 3 Align and gently insert the M.2 (NGFF) SSD module into the M.2 slot. Please be aware that the M.2 (NGFF) SSD module only fits in one orientation. Step 4 Tighten the screw with a screwdriver to secure the module into place.
Seite 32 M.2_SSD (NGFF) Module Support List Vendor Interface ADATA SATA3 AXNS330E-32GM-B ADATA SATA3 AXNS381E-128GM-B ADATA SATA3 AXNS381E-256GM-B ADATA SATA3 ASU800NS38-256GT-C ADATA SATA3 ASU800NS38-512GT-C ADATA PCIe3 x4 ASX7000NP-128GT-C ADATA PCIe3 x4 ASX8000NP-256GM-C ADATA PCIe3 x4 ASX7000NP-256GT-C ADATA PCIe3 x4 ASX8000NP-512GM-C ADATA PCIe3 x4 ASX7000NP-512GT-C Apacer PCIe3 x4...
Seite 33 B560M-ITX/ac TEAM PCIe3 x4 TM8FP2240G0C101 TEAM PCIe3 x4 TM8FP2480GC110 Transcend SATA3 TS256GMTS400 Transcend SATA3 TS512GMTS600 Transcend SATA3 TS512GMTS800 V-Color SATA3 VLM100-120G-2280B-RD V-Color SATA3 VLM100-240G-2280RGB V-Color SATA3 VSM100-240G-2280 V-Color SATA3 VLM100-240G-2280B-RD SATA3 WDS100T1B0B-00AS40 SATA3 WDS240G1G0B-00RC30 PCIe3 x4 WDS256G1X0C-00ENX0 (NVME) PCIe3 x4 WDS512G1X0C-00ENX0 (NVME) For the latest updates of M.2_SSD (NFGG) module support list, please visit our website for...
Seite 34 2.8 ASRock Polychrome SYNC ASRock Polychrome SYNC is a lighting control utility specifically designed for unique indi- viduals with sophisticated tastes to build their own stylish colorful lighting system. Simply by connecting the LED strip, you can customize various lighting schemes and patterns, including Static, Breathing, Strobe, Cycling, Music, Wave and more.
Seite 35 ASRock Polychrome SYNC Utility Now you can adjust the RGB LED color through the ASRock Polychrome SYNC Utility. Download this utility from the ASRock Live Update & APP Shop and start coloring your PC style your way! Drag the tab to customize your preference.
Seite 36: Einleitung
1 Einleitung Vielen Dank, dass Sie sich für das B560M-ITX/ac von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.
Seite 37: Technische Daten
(i9/i7) unterstützen DDR4 bis 2933; Core (i5/i3), Pentium® und Celeron® unterstützen DDR4 bis 2666. * Weitere Informationen finden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http:// www.asrock.com/) • Unterstützt ECC-UDIMM-Speichermodule (Betrieb im non- ECC-Modus) • Systemspeicher, max. Kapazität: 64GB • Unterstützt Intel® Extreme Memory Profile (XMP) 2.0 11.
Seite 38 • Integrierte Intel® UHD Graphics-Visualisierung und VGA- Grafikkarte Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind. • 11. Generation Intel® Core -Prozessoren unterstützen Intel® Graphics Architecture (Gen. 12). 10. Generation Intel® Core -Prozessoren unterstützen Gen 9 Graphics • Grafik, Medien und Rechenleistung: Microsoft DirectX 12, OpenGL 4.5, Intel®...
Seite 39: Anschluss
11. Generation) oder Gen3 x4 (32 Gb/s) (mit Intel® Core -Prozessoren der 10. Generation)** ** Unterstützt NVMe-SSD als Bootplatte ** Unterstützt ASRock U.2-Kit • 1 x Gehäuseeingriff-Stiftleiste Anschluss • 1 x Adressierbare-LED-Stiftleiste * Unterstützen insgesamt bis zu 5 V/3 A, 15-W-LED-Streifen • 1 x CPU-Lüfteranschluss (4-polig)
Seite 40 • FCC, CE Zertifizierun- • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS- Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden...
Seite 41: Jumpereinstellung
B560M-ITX/ac 1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. CMOS-löschen-Jumper (CLRMOS1) 2-poliger Jumper (siehe S.
Seite 42: Integrierte Stiftleisten Und Anschlüsse
1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper- Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper- Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen. Systemblende-Stiftleiste Verbinden Sie Netzschalter, (9-polig, PANEL1) Reset-Taste und...
Seite 43 B560M-ITX/ac Serial-ATA-III-Anschlüsse Diese vier SATA-III- (SATA3_0: Anschlüsse unterstützen siehe S. 1, Nr. 10) SATA-Datenkabel für interne (SATA3_1: Speichergeräte mit einer Date siehe S. 1, Nr. 9) nübertragungsgeschwindigkei (SATA3_2: t bis 6,0 Gb/s. siehe S. 1, Nr. 12) * Wenn M2_1 durch ein (SATA3_3: SATA-Typ-M.2-Gerät belegt...
Seite 44 PWRBTN (Ein-/Austaste): Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren. RESET (Reset-Taste): Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Compu- ter über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt. PLED (Systembetriebs-LED): Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden.
Seite 45 B560M-ITX/ac CPU-Lüfteranschluss Dieses Motherboard bietet FAN_SPEED_CONTROL (4-polig, CPU_FAN1) einen 4-poligen CPU-Lüfter- CPU_FAN_SPEED (siehe S. 1, Nr. 2) +12V anschluss (lautloser Lüfter). Falls Sie einen 3-poligen CPU- Lüfter anschließen möchten, 4 3 2 1 verbinden Sie ihn bitte mit Kontakt 1 bis 3.
Seite 46 Gehäuseeingriff-Stiftleiste Dieses Motherboard (2-polig, CI1) unterstützt die Gehäuse- Signal (siehe S. 1, Nr. 18) offen-Erkennung, die erkennt, wenn die Gehäuseabdeckung entfernt wurde. Diese Funktion setzt ein Gehäuse mit Gehäuseeingriff- erkennungsdesign voraus.
Seite 47: Contenu De L'emballage
à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous...
Seite 48 (i5/i3), Pentium® et Celeron® prennent en charge DDR4 jusqu’à 2666. * Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http:// www.asrock.com/) • Prend en charge les modules mémoire UDIMM ECC (fonctionne en mode non-ECC) • Capacité...
Seite 49 B560M-ITX/ac • La technologie Intel® UHD Graphics Built-in Visuals et Graphiques les sorties VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique. ème • 11 Gén de processeurs Intel® Core prennent en charge ème l’architecture graphique Intel® X (Gén 12).
Seite 50 ) ou Gen3 x4 (32 Go/s) (avec la 10 Gén de processeurs Intel® Core ** Prend en charge les SSD NVMe comme disques de démarrage ** Prend en charge le kit ASRock U.2 • 1 x embase d’intrusion châssis Connecteur • 1 x embase LED adressable * Prend en charge les rubans LED jusqu’à...
Seite 51 Certifications • ErP/EuP Ready (alimentation ErP/EuP ready requise) * pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com Il est important de signaler que l’ o verclocking présente certains risques, incluant des modifications du BIOS, l’ a pplication d’une technologie d’ o verclocking déliée et l’utilisation d’...
Seite 52 1.3 Configuration des cavaliers (jumpers) L’illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court- circuité ». Si le capuchon du cavalier n’ e st pas installé sur les broches, le cavalier est « ouvert ».
Seite 53 B560M-ITX/ac 1.4 Embases et connecteurs de la carte mère Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.
Seite 54 Connecteurs Serial ATA3 Ces quatre connecteurs SATA3 (SATA3_0: sont compatibles avec les câbles de voir p.1, No. 10) données SATA pour les appareils (SATA3_1: de stockage internes avec un taux voir p.1, No. 9) de transfert maximal de 6,0 Go/s. (SATA3_2: * Si M2_1 est occupé...
Seite 55 B560M-ITX/ac PWRBTN (bouton d’alimentation): pour brancher le bouton d’ a limentation du panneau frontal du châssis. Vous pouvez configurer la façon dont votre système doit s’ a rrêter à l’ a ide du bouton de mise en marche. RESET (bouton de réinitialisation): pour brancher le bouton de réinitialisation du panneau frontal du châssis.
Seite 56 Connecteur du ventilateur Cette carte mère est dotée d’un FAN_SPEED_CONTROL du processeur connecteur pour ventilateur de CPU_FAN_SPEED (CPU_FAN1 à 4 broches) +12V processeur (Quiet Fan) à 4 broch- (voir p.1, No. 2) es. Si vous envisagez de connecter un ventilateur de processeur à 3 4 3 2 1 broches, veuillez le brancher sur la broche 1-3.
Seite 57 B560M-ITX/ac Embase d’intrusion châssis Cette carte mère prend en charge (CI1 à 2 broches) la fonction de détection CHASSIS Signal (voir p.1, No. 18) OUVERT qui alerte l’utilisateur en cas de retrait du boîtier du châssis. Cette fonction requiert un châssis à...
Seite 58: Contenuto Della Confezione
Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http:// www.asrock.com.
Seite 59 Core (i5/i3), Pentium® e Celeron® supportano DDR4 fino a 2666. * Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock.com/) • Supporta moduli di memoria ECC UDIMM (funziona in modalità non ECC) • Capacità max. della memoria di sistema: 64GB • Supporto di XMP (Extreme Memory Profile) Intel®...
Seite 60: Lan Wireless
• La videografica integrata della scheda video UHD Intel® e le Grafica uscite VGA possono essere supportate soltanto con processori con GPU integrata. ª • processori 11 Gen Intel® Core supportano architettura grafica ª Intel® X (Gen 12). processori 10 Gen Intel®...
Seite 61 Gen4 x4 (64 Gb/s) (con processori 11ª Gen Intel® Core Gen3 x4 (32 Gb/s) (con processori 10ª Gen Intel® Core ** Supporto di SSD NVMe come disco d’avvio ** Supporta kit ASRock U.2 • 1 x connettore intrusione telaio Connettore • 1 x Header LED indirizzabile...
Seite 62 Certificazioni • ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready) * Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti.
Seite 63 B560M-ITX/ac 1.3 Impostazione jumper L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto".
Seite 64 1.4 Header e connettori su scheda Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre. Header sul pannello del Collegare l'interruttore sistema...
Seite 65 B560M-ITX/ac Connettori Serial ATA3 Questi quattro connettori SATA3 (SATA3_0: supportano cavi dati SATA vedere pag. 1, n. 10) per dispositivi di archiviazione (SATA3_1: interna, con una velocità di vedere pag. 1, n. 9) trasferimento dati fino a 6,0 Gb/s. (SATA3_2: * Se M2_1 è...
Seite 66 PWRBTN (interruttore di alimentazione): collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile configurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione. RESET (interruttore di reset): collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio.
Seite 67 B560M-ITX/ac Connettore ventola CPU Questa scheda madre è dotata di FAN_SPEED_CONTROL (CPU_FAN1 a 4 pin) un connettore per la ventola della CPU_FAN_SPEED (vedere pag. 1, n. 2) +12V CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ven-...
Seite 68 Header di intrusione nello Questa scheda madre supporta la chassis funzionalità di rilevamento CASE Signal (CI1 a 2 pin) OPEN che rileva se il coperchio (vedere pag. 1, n. 18) dello chassis è stato rimosso. Questa funzione richiede uno chassis con caratteristiche di rilevamento di intrusione nello chassis.
Seite 69: Contenido Del Paquete
Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.
Seite 70 (i5/i3), Pentium® y Celeron® compatible con DDR4 de hasta 2666. * Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/) • Admite módulos de memoria UDIMM ECC (funcionamiento en modo no ECC) • Capacidad máxima de memoria del sistema: 64GB...
Seite 71: Lan Inalámbrica
B560M-ITX/ac • Intel® UHD Graphics Built-in Visuals y las salidas de VGA son Gráficos compatibles únicamente con procesadores con GPU integrado. ª • Los procesadores Gen Intel® Core de la 11 generación admiten la arquitectura de gráficos Intel® X (Gen 12). Los procesadores ª...
Seite 72 10ª generación)** ** Admite unidad de estado sólido de NVMe como disco de ar- ranque ** Admite el kit U.2 de ASRock • 1 x Base de conexiones para manipulación del chasis Conector • 1 x Base de conexiones de LED direccionable * Admite una tira de LED de hasta 5 V/3 A (15 W) en total • 1 x Conector para ventilador de la CPU (4 contactos)
Seite 73 ErP/EuP) * Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, in- cluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas de overclocking de otros fabricantes.
Seite 74 1.3 Instalación de los puentes La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”. Puente de borrado de CMOS Puente de 2 contactos...
Seite 75 B560M-ITX/ac 1.4 Conectores y cabezales incorporados Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente so- bre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.
Seite 76 Conectores Serie ATA3 Estos cuatro conectores SATA3 (SATA3_0: son compatibles con cables de consulte la pág.1, nº 10) datos SATA para dispositivos de (SATA3_1: almacenamiento interno con una consulte la pág.1, nº 9) velocidad de transferencia de (SATA3_2: datos de hasta 6,0 Gb/s. consulte la pág.1, nº...
Seite 77 B560M-ITX/ac PWRBTN (Interruptor de alimentación): Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá configurar la forma en la que su sistema se apagará mediante el interruptor de alimentación. RESET (Interruptor de reseteo): Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo para resetear el ordenador si éste está...
Seite 78 Conector del ventilador de Esta placa base contiene un FAN_SPEED_CONTROL la CPU conector de ventilador (ventilador CPU_FAN_SPEED +12V (CPU_FAN1 de 4-pines) silencioso) de CPU de 4 contactos. (consulte la pág. 1, nº 2) Si tiene pensando conectar un 4 3 2 1 ventilador de CPU de 3 contactos, conéctelo al contacto 1-3.
Seite 79 B560M-ITX/ac Cabezal de intrusión de Esta placa base es compatible chasis con la función de detección de Signal (CI1 de 2 pines) CUBIERTA ABIERTA que detecta (consulte la pág. 1, nº 18) si se ha retirado la cubierta del chasis. Esta función requiere un chasis diseñado para la detección...
Seite 80: Комплект Поставки
обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем...
Seite 81: Технические Характеристики
B560M-ITX/ac 1.2 Технические характеристики • Форм-фактор Mini-ITX Платформа • Схема на основе твердотельных конденсаторов • Поддерживаются процессоры Gen Intel® Core 10 поколения ЦП и процессоры Gen Intel® Core 11 поколения (LGA1200) • Digi Power design • Система питания 6 • Поддерживается технология Intel® Turbo Boost Max 3.0 • Intel®...
Seite 82 • Встроенный видеоадаптер Intel® UHD Graphics и выходы Графическая VGA поддерживаются только при использовании ЦП со подсистема встроенными графическими процессорами. • Процессоры 11 поколения Intel® Core поддерживают графическую архитектуру Intel® X (поколение 12). Процессоры 10 поколения Intel® Core поддерживают графику 9 поколения • Графика, мультимедиа...
Seite 83 ) или Gen3 x4 (32 Гбит/с) (с с Процессоры 10 поколения Intel® Core ** Поддерживаются в качестве загрузочных SSD-диски типа NVMe ** Поддерживается комплект ASRock U.2 • 1 x колодка для датчика вскрытия корпуса Разъемы • 1 колодка адресуемой светодиодной подсветки...
Seite 84 • Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP) * С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон...
Seite 85 B560M-ITX/ac 1.3 Установка перемычек Установка перемычек показана на рисунке. При установке перемычки-колпачка на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не установлена, перемычка «разомкнута». Перемычка сброса настроек CMOS 2-контактная перемычка (CLRMOS1) (см. стр. 1, № 15) CLRMOS1 используется для удаления данных CMOS. Чтобы сбросить и...
Seite 86 1.4 Колодки и разъемы, расположенные на системной плате Расположенные на системной плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки- колпачки. Установка перемычек-колпачков на эти колодки и разъемы может вызвать неустранимое повреждение системной платы. Колодка...
Seite 87 B560M-ITX/ac Разъемы Serial ATA3 Эти четыре разъема (SATA3_0: SATA3 предназначены для см. стр. 1, № 10) подключения кабелей SATA (SATA3_1: внутренних запоминающих см. стр. 1, № 9) устройств для передачи данных (SATA3_2: со скоростью до 6,0 Гбит/с. см. стр. 1, № 12) * Если...
Seite 88 PWRBTN (кнопка питания): Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания. RESET (кнопка перезагрузки): Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он завис и нормальный запуск невозможен. PLED (светодиодный...
Seite 89 B560M-ITX/ac Разъем вентилятора Эта материнская плата снабжена FAN_SPEED_CONTROL охлаждения процессора 4-контактным разъемом для CPU_FAN_SPEED (4-контакта, CPU_FAN1) +12V малошумящего вентилятора (см. стр. 1, № 2) ЦП. Если вы собираетесь подключить 3-контактный 4 3 2 1 вентилятор охлаждения процессора, подключайте его к контактам 1-3.
Seite 90 колодка адресуемой Эта колодка служит для светодиодной подсветки подключения удлинительного (3-контакта, ADDR_ DO_ADDR кабеля адресуемой VOUT LED1) светодиодной подсветки, (см. стр. 1, № 4) которая позволяет реализовать различные световые эффекты. Внимание! Категорически запрещается подключать кабель адресуемой светодиодной подсветки с нарушением полярности, так как...
Seite 91: Conteúdo Da Embalagem
ASRock sem aviso prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações específicas sobre o modelo que estiver utilizando.
Seite 92: Especificações
(i5/ i3), Pentium® e Celeron® suportam DDR4 até 2666. * Por favor, consulte a Lista de Suporte de Memória no site da ASRock para obter mais informação. (http://www.asrock.com/) • Suporta módulos de memória ECC UDIMM (opera em modo não-ECC) • Capacidade máxima da memória do sistema: 64GB • Suporta Extreme Memory Profile (XMP) 2.0 da Intel®...
Seite 93 B560M-ITX/ac • Os gráficos incorporados Intel® UHD e as saídas VGA só podem Gráficos ser suportados com processadores com GPU integrada. • Processadores 11 Gen Intel® Core suporta Arquitetura Gráficos Intel® X (Gen 12). Processadores 10 Gen Intel® Core suportam Gráficos Gen 9 • Gráficos, Mídia e Computador: Microsoft DirectX 12, OpenGL...
Seite 94 Gen3 x4 (32 Gb/s) (com 10ª Ger de Processadores Intel® Core ** Suporta NVMe SSD como discos de inicialização ** Suporta Kit ASRock U.2 • 1 x Gabinete de Alimentação de Intrusão Conector • 1 x Plataforma de LED Ajustável * Suporte no total de até...
Seite 95 • Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP) * Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização...
Seite 96 1.3 Configuração dos jumpers A imagem abaixo mostra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". Apagar o Jumper CMOS (CLRMOS1) Jumper de 2 pinos...
Seite 97 B560M-ITX/ac 1.4 Suportes e conectores onboard Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conec- tores irá causar danos permanentes à placa-mãe.
Seite 98 Conectores série ATA3 Estes quatro conectores SATA3 (SATA3_0: suportam cabos de dados ver p.1, N.º 10) SATA para dispositivos de (SATA3_1: armazenamento interno com uma ver p.1, N.º 9) taxa de transferência de dados de (SATA3_2: até 6,0 Gb/s. ver p.1, N.º 12) * Se M2_1 é...
Seite 99 B560M-ITX/ac PWRBTN (Botão de alimentação): Conecte o botão de alimentação no painel frontal do chassi. Você pode configurar a forma para desligar o seu sistema através do botão de alimentação. RESET (Botão de reinicialização): Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicialização para reiniciar o computador, se ele congela e falha ao realizar um reinício...
Seite 100 Conector da Ventoinha da Esta placa mãe inclui um conector FAN_SPEED_CONTROL de ventilador da CPU (Ventilador CPU_FAN_SPEED +12V (CPU_FAN1 de 4 pinos) silencioso) de 4 pinos. Se você (ver p.1, N.º 2) pretende conectar um ventilador 4 3 2 1 da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.
Seite 101 B560M-ITX/ac Suporte de intrusão do Esta placa-mãe suporta a função chassi de detecção de ABERTURA da Signal (CI1 de 2 pinos) CAIXA que detecta se a tampa do (ver p.1, N.º 18) chassi foi removida. Esta função requer um chassi com design de...
Seite 102: Zawartość Opakowania
Na stronie internetowej ASRock, można także pobrać listę najnowszych kart VGA i obsługiwanych CPU. Strona internetowa ASRock http://www.asrock.com. 1.1 Zawartość opakowania • Płyta główna ASRock B560M-ITX/ac (Współczynnik kształtu Mini-ITX)
Seite 103 2933; Core (i5/i3), Pentium® i Celeron® obsługują DDR4 do 2666. * Sprawdź listę obsługiwanej pamięci na stronie internetowej ASRock w celu uzyskania dalszych informacji. (http://www. asrock.com/) • Obsługa modułów pamięci ECC UDIMM (działanie w trybie non-ECC) • Maks. wielkość pamięci systemowej: 64GB • Obsługa Intel®...
Seite 104 • Wbudowana grafika Intel® UHD i wyjścia VGA są Grafika obsługiwane wyłącznie z procesorami, które mają zintegrowane GPU. • 11-tej generacji procesory Intel® Core obsługują Intel® Graphics Architecture (generacja 12). 10-tej generacji procesory Intel® Core obsługują grafikę generacji 9 • Grafika, Media i komputery: Microsoft DirectX 12, OpenGL 4.5, Intel®...
Seite 105 ) lub Gen3 x4 (32 Gb/s) (z 10 generacji proceso- rami Intel® Core ** Obsługa SSD NVMe, jako dysków rozruchowych ** Obsługa ASRock U.2 Kit • 1 x złącze główkowe funkcji naruszenia obudowy Złącze • 1 x Adresowalne złącze główkowe LED * Obsługa łącznie do 5V/3A, pasek LED 15W...
Seite 106 • Gotowość do obsługi ErP/EuP (Wymagane zasilanie z gotowością obsługi ErP/EuP) * Dla uzyskania szczegółowej informacji o produkcie, należy odwiedzić naszą stronę internetową: http://www.asrock.com Należy pamiętać, że przetaktowywanie jest związane z pewnym ryzykiem, włącznie z regulacją ustawień w BIOS, zastosowaniem Untied Overclocking Technology lub używaniem narzędzi przetaktowywania innych firm.
Seite 107 B560M-ITX/ac 1.3 Ustawienia zworek Ta ilustracja pokazuje ustawienia zworek. Po umieszczeniu nasadki zworki na pinach, zworka jest “Zwarta”. Jeśli nasadka zworki nie jest umieszczona na pinach, zworka jest “Otwarta”. Zworka usuwania danych z pamięci CMOS 2-pinowa zworka (CLRMOS1) (sprawdź s.1, Nr 15) CLRMOS1 umożliwia usunięcie wszystkich danych z pamięci CMOS.
Seite 108 1.4 Wbudowane złącza główkowe i inne złącza Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczać zworek nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i złączami spowoduje trwałe uszkodzenie płyty głównej. Złącze główkowe na pan- Podłącz do tego złącza elu systemu główkowego przełącznik...
Seite 109 B560M-ITX/ac Złącza Serial ATA3 Te cztery złącza SATA3 (SATA3_0: obsługują kable danych SATA dla sprawdź s.1, Nr 10) wewnętrznych urządzeń pamięci (SATA3_1: z szybkością transferu danych do sprawdź s.1, Nr 9) 6,0 Gb/s. (SATA3_2: * Jeśli gniazdo M2_1 jest zajęte sprawdź...
Seite 110 PWRBTN (Przełącznik zasilania): Podłącz do przełącznika zasilania na panelu przednim obudowy. Można skonfigurować sposób wyłączania systemu z użyciem przełącznika zasilania. RESET (Przełącznik resetowania): Podłącz do przełącznika resetowania na panelu przednim obudowy. Naciśnij przełącznik resetowania w celu ponownego uruchomienia komputera, jeśli komputer zawiesi się i nie wykona normalnego ponownego uruchomienia.
Seite 111 B560M-ITX/ac Złącze wentylatora CPU Ta płyta główna udostępnia FAN_SPEED_CONTROL (4-pinowe CPU_FAN1) 4-pinowe złącze wentylatora CPU CPU_FAN_SPEED (sprawdź s.1, Nr 2) +12V (Cichy wentylator). Jeśli planow- ane jest podłączenie 3-pinowego wentylatora CPU, należy je 4 3 2 1 podłączyć do pinów 1-3.
Seite 112 Złącze główkowe czujnika Ta płyta główna obsługuje naruszenia obudowy funkcję wykrywania OTWARCIA Signal (2-pinowe CI1) OBUDOWY, która wykrywa (sprawdź s.1, Nr 18) zdjęcie pokrywy obudowy. Ta funkcja wymaga obudowy z konstrukcją wykrywania naruszenia obudowy.
Seite 113 마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 문서의 내용은 예고 없이 변경될 수 있습니다 . 이 설명서가 변경될 경우 , 업데이트된 버 전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다 . 이 마더보드와 관련 하여 기술적 지원이 필요한 경우 , 당사의 웹사이트를 방문하여 사용 중인 모델...
Seite 114 (i9/i7) 은 DDR4 최대 2933 지원 , Core (i5/ i3), Pentium® 및 Celeron® 은 DDR4 최대 2666 을 지원합니다 . * 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목 록을 참조하십시오 . (http://www.asrock.com/) • ECC UDIMM 메모리 모듈 ( 비 -ECC 모드에서 작동함 ) 지원...
Seite 115 B560M-ITX/ac • Intel® UHD 그래픽스 빌트 - 인 비주얼과 VGA 출력은 GPU 통 그래픽 합 프로세서로만 지원할 수 있습니다 . • 11 Gen Intel® Core 프로세서는 Intel® X Graphics Architecture(Gen 12) 를 지원합니다 . 10 Gen Intel® Core 프 로세서는 Gen 9 Graphics 를 지원합니다 .
Seite 116 Gen Intel® Core 프로세서 포함 )** ** NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원 ** ASRock U.2 키트 지원 • 섀시 침입 헤더 1 개 커넥터 • 주소 지정 가능한 LED 헤더 1 개 * 전체 최대 5V/3A, 15W LED 스트립 지원...
Seite 117 인증 • ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 ) * 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체 의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위...
Seite 118 1.3 점퍼 설정 그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단락” 됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . Clear CMOS 점퍼 (CLRMOS1) (1 페이지 , 15 번 항목 참 2 핀 점퍼 조 ) CLRMOS1 을...
Seite 119 B560M-ITX/ac 1.4 온보드 헤더 및 커넥터 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구 적으로 손상됩니다 . 섀시의 전원 스위치 , 리셋 시스템 패널 헤더 (9 핀 PANEL1) 스위치...
Seite 120 시리얼 ATA3 커넥터 이들 네 개의 SATA3 커넥터 (SATA3_0: 는 최대 6.0 Gb/s 데이터 전송 1 페이지 , 10 번 항목 참조 ) 속도를 제공하는 내부 저장 (SATA3_1: 장치용 SATA 데이터 케이블 1 페이지 , 9 번 항목 참조 ) 을...
Seite 121 B560M-ITX/ac PWRBTN( 전원 스위치 ): 섀시 전면 패널의 전원 스위치에 연결합니다 . 전원 스위치를 이용해 시스템을 끄는 방법을 구성할 수 있습니다 . RESET( 리셋 스위치 ): 섀시 전면 패널의 리셋 스위치에 연결합니다 . 컴퓨터가 정지하고 정상적 재시 작을 수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다 .
Seite 122 CPU 팬 커넥터 이 마더보드에는 4 핀 CPU FAN_SPEED_CONTROL (4 핀 CPU_FAN1) 팬 ( 저소음 팬 ) 커넥터가 탑 CPU_FAN_SPEED +12V (1 페이지 , 2 번 항목 참조 ) 재되어 있습니다 . 3 핀 CPU 팬을 연결하려는 경우 핀 1-3 4 3 2 1 에...
Seite 123 B560M-ITX/ac 섀시 침입 헤더 이 마더보드는 섀시 커버가 (2 핀 CI1) 제거될 경우 이를 감지하는 Signal (1 페이지 , 18 번 항목 참조 ) 케이스 열림 감지 기능을 지 원합니다 . 이 기능을 사용하 려면 섀시 침입 감지 설계가 적용된 섀시를 사용해야 합...
Seite 124 アルの内容は予告なしに変更することがあります。このマニュアルの内容に変更があった場合には、更新されたバージョンは、予告なくASRock のウェブサイトから入手できるようになります。このマザーボードに関する技術的なサポートが必要な場合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参照ください。 ASRock のウェブサイトでは、最新の VGA カードおよび CPU サポート一覧もご覧になれます。 ASRock ウェブサイト http://www.asrock.com. 1.1 パッケージの内容 • ASRock B560M-ITX/ac マザーボード（Mini-ITX フォームファクタ） • ASRock B560M-ITX/ac クイックインストールガイド...
Seite 125 (i9/i7) は、最大 2933 までの DDR4 をサポートします。 Core (i5/i3)、 Pentium® および Celeron® は、最大 2666 までの DDR4 をサポートします。 * 詳細については、 ASRock ウェブサイトのメモリーサポート一覧を参照してください。 (http://www.asrock.com/) • ECC UDIMM メモリモジュールに対応（non-ECC モードで動作） • システムメモリの最大容量： 64GB • Intel® エクストリームメモリプロファイル（XMP） 2.0 に対応...
Seite 126 • Intel® UHD グラフィックス内蔵ビジュアルおよび VGA 出力は、グラフィッ GPU に統合されたプロセッサーのみでサポートされます。クス • 11 世代 Intel® Core プロセッサは、 Intel® X グラフィックスアーキテクチャ (Gen 12) をサポートします。 10 世代 Intel® Core プロセッサは、 Gen 9 グラフィックスをサポートします • グラフィック、メディアおよびコンピュート : Microsoft DirectX 12、...
Seite 127 プロセッサに対応）までの M.2 PCI Express モジュール Core に対応 ** ** 起動ディスクとして NVMe SSD に対応 ** ASRock U.2 キットに対応 • 1 x シャーシイントルージョンヘッダーコネクタ • 1 x アドレサブル LED ヘッダー * 合計 5V/3A、 15W までの LED ストリップに対応...
Seite 128 • 電圧監視 : +12V、 +5V、 +3.3V、 CPU Vcore、 VCCSA • Microsoft® Windows® 10 64-bit • FCC、 CE 認証 • ErP/EuP Ready （ ErP/EuP 対応電源供給装置が必要です） * 商品詳細については、当社ウェブサイトをご覧ください。 http://www.asrock.com BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティのオーバークロックツールの使用などを含む、オーバークロックには、一定のリスクを伴いますのでご注意ください。オーバークロックするとシステムが不安定になったり、システムのコンポーネントやデバイスが破損することがあります。ご自分...
Seite 129 B560M-ITX/ac 1.3 ジャンパー設定このイラストは、ジャンパーの設定方法を示しています。ジャンパーキャップがピンに被さっていると、ジャンパーは「ショート」です。ジャンパーキャップがピンに被さっていない場合には、ジャンパーは「オープン」です。 CMOS クリアジャンパー (CLRMOS1) 2 ピンジャンパー（p.1、 No. 15 参照） CLRMOS1 を使って CMOS 内のデータをクリアできます。クリアして、デフォルト設定にシステムパラメーターをリセットするには、コンピューターの電源を切り、電源から電源コードを抜いてください。 15 秒間待ってから、ジャンパーキャップを使用して CLRMOS1 上のピンを 5 秒間ショートさせます。ただし、 BIOS をアッ...
Seite 130 1.4 オンボードのヘッダーとコネクタオンボードヘッダーとコネクタはジャンパーではありません。これらヘッダーとコネクタにはジャンパーキャップを被せないでください。ヘッダーおよびコネクタにジャンパーキャップを被せると、マザーボードに物理損傷が起こることがあります。システムパネルヘッダー電源スイッチを接続し、ス（9 ピン PANEL1）イッチをリセットし、下記のピ（p.1、 No. 13 参照）ン割り当てに従って、シャーシのシステムステータス表示ランプをこのヘッダーにセットします。ケーブルを接続するときには、ピンの＋と−に気をつけてください。 PWRBTN （電源スイッチ）：シャーシ前面パネルの電源スイッチに接続してください。電源スイッチを使用して、システムをオフにする方法を設定できます。 RESET （リセッ...
Seite 131 B560M-ITX/ac シリアル ATA3 コネクタこれら 4 つの SATA3 コネクターは、最高 6.0 Gb/s のデー (SATA3_0: p.1、 No. 10 参照）タ転送速度で内部ストレージデバイス用の SATA デー (SATA3_1: p.1、 No. 9 参照）タケーブルをサポートします。 (SATA3_2: * SATA タイプ M.2 デバイス p.1、 No. 12 参照）で M2_1 を使用している場...
Seite 132 PWRBTN （電源スイッチ）：シャーシ前面パネルの電源スイッチに接続してください。電源スイッチを使用して、システムをオフにする方法を設定できます。 RESET （リセットスイッチ）：シャーシ前面パネルのリセットスイッチに接続してください。コンピューターがフリーズしたり、通常の再起動を実行できない場合には、リセットスイッチを押して、コンピューターを再起動します。 PLED （システム電源 LED）：シャーシ前面パネルの電源ステータスインジケーターに接続してください。システム稼働中は、 LED が点灯します。システムが S1/S3 スリープ状態の場合には、 LED は点滅を続けます。システムが S4 スリープ状態または電源オフ（S5）のときには、 LED はオフです。...
Seite 133 B560M-ITX/ac CPU ファンコネクタこのマザーボードは 4 ピン FAN_SPEED_CONTROL （4 ピン CPU_FAN1） CPU ファン（静音ファン）コネ CPU_FAN_SPEED +12V （p.1、 No. 2 参照）クタが装備されています。 3 ピンの CPU ファンを接続す 4 3 2 1 る場合には、ピン 1-3 に接続してください。 ATX 電源コネクタこのマザーボードは 24 ピン...
Seite 134 ケースイントリュージョンこのマザーボードはシャーシヘッダーカバーが開けられたことを Signal （2 ピン CI1）検知する、ケース開閉検知機（p.1、 No. 18 参照）能をサポートします。この機能には、シャーシイントルージョン検知設計されたシャーシが必要です。...
Seite 135 恕不另行通知。如果本文档有任何修改，则更新的版本将发布在华擎网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。华擎网站 http://www.asrock.com。 1.1 包装清单 • 华擎 B560M-ITX/ac 主板（Mini-ITX 规格尺寸） • 华擎 B560M-ITX/ac 快速安装指南 • 华擎 B560M-ITX/ac 支持光盘 • 2 x 串行 ATA (SATA) 数据线（选购） • 1 x I/O 面板 • 2 x 华擎 WiFi 2.4/5 GHz 天线（选购）...
Seite 136 (i9/i7) 可支持的 DDR4 的最高频率为 2933；Core (i5/i3)、Pentium® 和 Celeron® 可支持的 DDR4 的最高频率为 2666。 * 请参阅华擎网站上的 Memory Support List（内存支持列表）了解详情。 (http://www.asrock.com/) • 支持 ECC UDIMM 内存模块（非 ECC 模式操作） • 支持系统内存最大容量： 64GB • 支持 Intel® Extreme Memory Profile (XMP) 2.0 第 11 代 Intel® Core 处理器...
Seite 137 B560M-ITX/ac • 只有 GPU 集成的处理器才支持 Intel® UHD Graphics 内置视效图形和 VGA 输出。 • 第 11 代 Intel® Core 处理器支持 Intel® X 图形架构 (Gen 12) 第 10 代 Intel® Core 处理器支持 Gen 9 图形 • 显卡、媒体和计算： Microsoft DirectX 12、OpenGL 4.5、...
Seite 138 • 2 x 天线端口后面板 I/O • 1 x PS/2 鼠标 / 键盘端口 • 1 x HDMI 端口 • 1 x DisplayPort 1.4 • 2 x USB 3.2 Gen1 端口（支持 ESD 保护） • 2 x USB 2.0 端口（支持 ESD 保护） •...
Seite 139 CPU、机箱、机箱 / 水泵风扇 • 风扇多种速度控制： CPU、机箱、机箱 / 水泵风扇 • CASE OPEN（机箱打开）检测 • 电压监控： +12V、+5V、+3.3V、CPU Vcore、VCCSA • Microsoft® Windows® 10 64-bit 操作系统 • FCC、CE 认证 • ErP/EuP 支持（需要支持 ErP/EuP 的电源） * 有关详细产品信息，请访问我们的网站： http://www.asrock.com 须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或使用第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成损坏。执行这项工作您应自担风险和费用。我们对由于超频而造成的损坏概不负责。...
Seite 140 1.3 跳线设置此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线 “短接”。如果这些针脚上没有装跳线帽，跳线 “开路”。清除 CMOS 跳线 (CLRMOS1) 2 针跳线（见第 1 页，第 15 个） CLRMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将 CLRMOS1 上的针脚短接 5 秒。但是，请勿在更新 BIOS 后立即清除 CMOS。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系统，并在关闭后再执行清除...
Seite 141 B560M-ITX/ac 1.4 板载接脚和接口板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接脚和接口上将会对主板造成永久性损坏。系统面板接头按照下面的针脚分配，将机 (9 针 PANEL1) 箱上的电源开关、重置开关（见第 1 页，第 13 个）和系统状态指示灯连接到此接脚。在连接线缆前请记下正负针脚。 PWRBTN（电源开关）: 连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。 RESET（重置开关）: 连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重置开关重新启动计算机。 PLED（系统电源 LED）: 连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统处在 S1/S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，...
Seite 142 USB 2.0 接头此主板上有一个 USB2.0 接（9 针 USB_3_4）脚。此 USB 2.0 接脚支持两（见第 1 页，第 14 个）个端口。 USB 3.2 Gen1 接脚此主板上有一个接脚。此 Vbus Vbus Vbus IntA_PB_SSRX- (19 针 USB3_3_4) USB 3.2 Gen1 接脚可以支持 IntA_PA_SSRX- IntA_PB_SSRX+ IntA_PA_SSRX+ （见第...
Seite 143: Inhaltsverzeichnis
B560M-ITX/ac 机箱扬声器接头请将机箱扬声器连接到此接 DUMMY SPEAKER (4 针 SPEAKER1) 头。（见第 1 页，第 16 个） DUMMY 机箱 / 水泵风扇接口此主板提供一个 4 针水冷机 FAN_VOLTAGE (4 针 CHA_FAN1/WP) 箱风扇接口。如果您打算连 CHA_FAN_SPEED （见第 1 页，第 3 个）接 3 针机箱水冷风扇，请将 FAN_SPEED_CONTROL 它连接到针脚 1-3。...
Seite 144 ATX 12V 电源接口此主板提供 8 针 ATX 12V 电 (8 针 ATX12V1) 源接口。要使用 4 针 ATX （见第 1 页，第 1 个）电源，请沿针脚 1 和针脚 5 插接它。 * 警告 : 请确保连接的电源线用于 CPU，而非图形卡。不要将 PCIe 电源线插接到此接口。可寻址 LED 接脚此接脚用于连接可寻址...
Seite 145 B560M-ITX/ac 电子信息产品污染控制标示依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。图一有毒有害物质或元素的名称及含量说明若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说明。有害物质或元素部件名称铅 (Pb) 镉 (Cd) 汞 (Hg) 六价铬 (Cr(VI)) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) 印刷电路板及电子组件外部信号连接头及线材 O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。...
Seite 146 行通知。如本文件有任何修改，可至華擎網站逕行取得更新版本，不另外通知。若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以在華擎網站找到最新的 VGA 卡及 CPU 支援清單。華擎網站 http://www.asrock.com。 1.1 包裝內容 • 華擎 B560M-ITX/ac 主機板（Mini-ITX 尺寸） • 華擎 B560M-ITX/ac 快速安裝指南 • 華擎 B560M-ITX/ac 支援光碟 • 2 x Serial ATA (SATA) 資料纜線（選用） • 1 x I/O 面板外罩 • 2 x 華擎 WiFi 2.4/5 GHz 天線（選用）...
Seite 147 B560M-ITX/ac 1.2 規格 • Mini-ITX 尺寸平台 • 固態電容設計 • 支援第 10 代 Intel® Core 處理器和第 11 代 Intel® Core 處理器 (LGA1200) • Digi Power design • 6 電源相位設計 • 支援 Intel® Turbo Boost Max 技術 3.0 • Intel® B560 晶片組...
Seite 148 • 僅限整合 GPU 的處理器才可支援 Intel® UHD Graphics Built- 顯示卡 in Visuals 及 VGA 輸出。 • 第 11 代 Intel® Core 處理器支援 Intel® X 顯示卡架構 ( 第 12 代 )。第 10 代 Intel® Core 處理器支援第 9 代顯示卡 • 顯示卡、媒體和運算： Microsoft DirectX 12、OpenGL 4.5、 Intel®...
Seite 149 B560M-ITX/ac • 2 x 天線連接埠後面板 I/O • 1 x PS/2 滑鼠／鍵盤連接埠 • 1 x HDMI 連接埠 • 1 x DisplayPort 1.4 • 2 x USB 3.2 Gen1 連接埠（支援靜電保護） • 2 x USB 2.0 連接埠（支援靜電保護） • 1 x RJ-45 LAN 連接埠，含 LED（ACT/LINK LED 及 SPEED LED）...
Seite 150 • 靜音風扇（依 CPU 溫度自動調整機殼風扇速度）： CPU、器機殼、機殼／水冷幫浦風扇 • 風扇多重速度控制： CPU、機殼、機殼／水冷幫浦風扇 • 機殼開啟偵測 • 電壓監控： +12V、+5V、+3.3V、CPU Vcore、VCCSA • Microsoft® Windows® 10 64-bit 作業系統 • FCC、CE 認證 • ErP/EuP ready（須具備 ErP/EuP ready 電源供應器） * 如需產品詳細資訊，請上我們的網站： http://www.asrock.com 請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因超頻所造成的可能損害概不負責。...
Seite 151 B560M-ITX/ac 1.3 跳線設定圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有跳線帽套在針腳上，該跳線為「開啟」。清除 CMOS 跳線 (CLRMOS1) 2-pin 跳線（請參閱第 1 頁，編號 15）您可利用 CLRMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預設設定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後，請使用跳線帽讓 CLRMOS1 上的 pin 短路約 5 秒。不過，請不要在更新 BIOS 後立即清除 CMOS。若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟...
Seite 152 1.4 板載排針及接頭板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排針及接頭上，將造成主機板永久性的受損。系統面板排針請依照以下的針腳排列將機 (9-pin PANEL1) 殼上的電源開關、重設開關（請參閱第 1 頁，編號及系統狀態指示燈連接至此 13）排針。在連接纜線之前請注意正負針腳。 PWRBTN ( 電源開關 )：連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。 RESET ( 重設開關 )：連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重設開關即可重新啟動電腦。 PLED ( 系統電源 LED)：連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統進入...
Seite 153 B560M-ITX/ac Serial ATA3 接頭這四組 SATA3 接頭皆支援內 (SATA3_0: 部儲存裝置的 SATA 資料纜請參閱第 1 頁，編號 10）線，最高可達 6.0 Gb/s 資料 (SATA3_1: 傳輸率。請參閱第 1 頁，編號 9） * 若 M2_1 為 SATA 類型的 (SATA3_2: M.2 裝置佔用，將會停用請參閱第 1 頁，編號 12） SATA3_0。 (SATA3_3: 請參閱第...
Seite 154: Fan_Voltage
PWRBTN ( 電源開關 )：連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。 RESET ( 重設開關 )：連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重設開關即可重新啟動電腦。 PLED ( 系統電源 LED)：連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統進入 S1/S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，LED 會熄滅。 HDLED ( 硬碟活動 LED)：連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮起。...
Seite 155: Fan_Speed_Control
B560M-ITX/ac CPU 風扇接頭本主機板配備 4-Pin CPU 風 FAN_SPEED_CONTROL (4-pin CPU_FAN1) 扇 ( 靜音風扇 ) 接頭。若您 CPU_FAN_SPEED +12V （請參閱第 1 頁，編號 2）計畫連接 3-Pin CPU 風扇，請接至 Pin 1-3。 4 3 2 1 ATX 電源接頭本主機板配備一組 24-pin (24-pin ATXPWR1) ATX 電源接頭。...
Seite 156 Gen 10 (i9/i7) mendukung DDR4 hingga 2933; Core (i5/i3), Pentium® dan Celeron® mendukung DDR4 hingga 2666. * Lihat Daftar Dukungan Memori pada situs web ASRock untuk informasi selengkapnya. (http://www.asrock.com/) • Mendukung modul memori ECC UDIMM (berjalan dalam mode non-ECC) • Kapasitas maksimum memori sistem: 64GB • Mendukung Intel®...
Seite 157 B560M-ITX/ac • Intel® UHD Graphics Built-in Visuals dan output VGA hanya Grafis didukung dengan prosesor yang terintegrasi GPU. • Prosesor Intel® Core Gen 11 mendukung Arsitektur Grafis Intel® X (Gen 12). Prosesor Intel® Core Gen 10 mendukung Grafis Gen 9 • Grafik, Media &...
Seite 158 Gen 11) atau Gen3 x4 (32 Gb/s) (dengan Prosesor Intel® Core Gen 10)** ** Mendukung SSD NVMe sebagai disk boot ** Mendukung Kit ASRock U.2 • 1 x Header Chassis Intrusion Konektor • 1 x Addressable LED Header * Mendukung total Strip LED hingga 5V/3A, 15W • 1 x Konektor Kipas CPU (4-pin)
Seite 159 • FCC, CE Sertifikasi • Mendukung ErP/EuP (memerlukan catu daya untuk ErP/EuP) * Untuk informasi rinci tentang produk, kunjungi situs web kami: http://www.asrock.com Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan pengaturan pada BIOS, menerapkan Teknologi Untied Overclocking, atau menggunakan alat bantu overclocking pihak ketiga.
Seite 160: Contact Information
Contact Information If you need to contact ASRock or want to know more about ASRock, you’re welcome to visit ASRock’s website at http://www.asrock.com; or you may contact your dealer for further information. For technical questions, please submit a support request form at http://www.asrock.com/support/tsd.asp...
Seite 161: Declaration Of Conformity
DECLARATION OF CONFORMITY Per FCC Part 2 Section 2.1077(a) Responsible Party Name: ASRock Incorporation Address: 13848 Magnolia Ave, Chino, CA91710 Phone/Fax No: +1-909-590-8308/+1-909-590-1026 hereby declares that the product Product Name : Motherboard B560M-ITX/ac Model Number : Conforms to the following speci cations:...
Seite 162: Eu Declaration Of Conformity
EU Declaration of Conformity For the following equipment: Motherboard (Product Name) B560M-ITX/ac / ASRock (Model Designation / Trade Name) ASRock Incorporation (Manufacturer Name) 2F., No.37, Sec. 2, Jhongyang S. Rd., Beitou District, Taipei City 112, Taiwan (R.O.C.) (Manufacturer Address) EMC —Directive 2014/30/EU (from April 20th, 2016)
