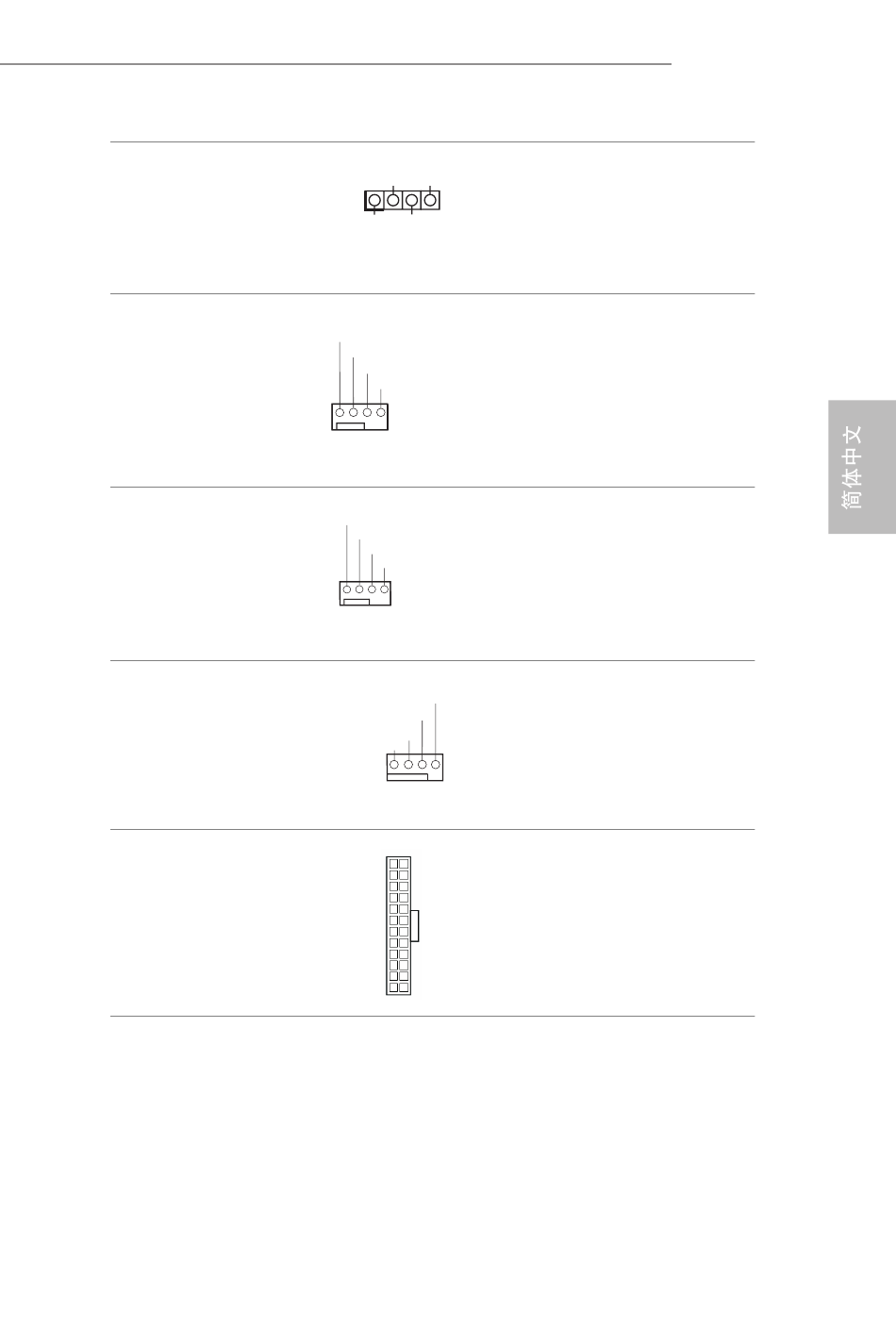

机箱扬声器接头
(4 针 SPEAKER1)
（见第 1 页， 第 16 个）
机箱 / 水泵风扇接口
(4 针 CHA_FAN1/WP)
（见第 1 页， 第 3 个）
机箱风扇接口
(4 针 CHA_FAN2)
（见第 1 页， 第 17 个）
CPU 风扇接口
(4 针 CPU_FAN1)
（见第 1 页， 第 2 个）
ATX 电源接口
(24 针 ATXPWR1)
（见第 1 页，第 6 个）
DUMMY SPEAKER
1
+5V DUMMY
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
FAN_SPEED_CONTROL
CPU_FAN_SPEED
+12V
GND
4 3 2 1
12 24
1 13
请将机箱扬声器连接到此接
头。
此主板提供一个 4 针水冷机
箱风扇接口。 如果您打算连
接 3 针机箱水冷风扇，请将
它连接到针脚 1-3。
请将风扇线连接到风扇接口
并使黑线匹配接地针脚。
此主板提供 4 针 CPU 风扇
（静音风扇）接口。 如果您
打算连接 3 针 CPU 风扇，请
将它连接到针脚 1-3。
此主板提供 24 针 ATX 电源
接口。
B560M-ITX/ac
139
