Exploded View; Explosionszeichnung; Ersatzteileliste - HPI Racing Trophy 3.5 Bauanleitung

3-7
3-6

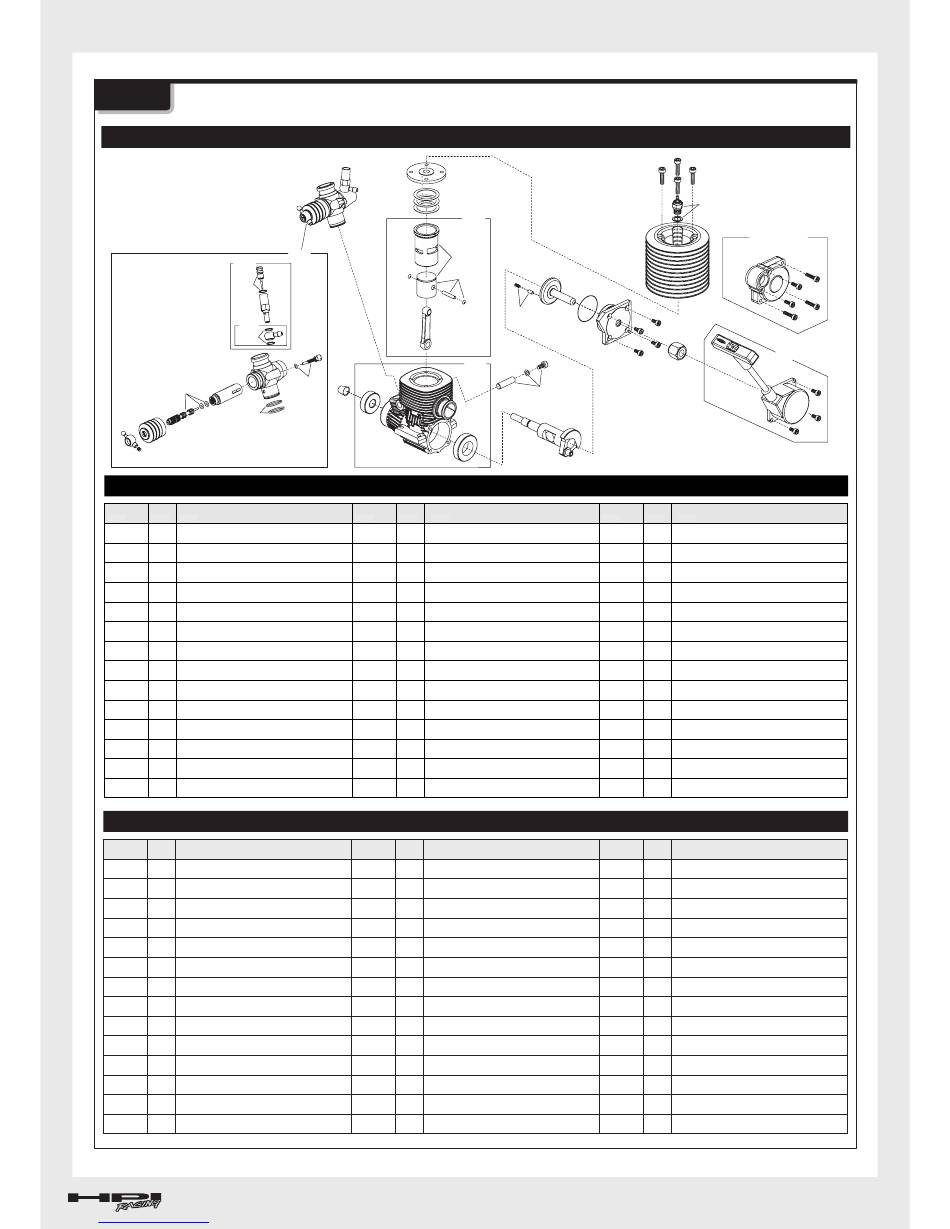

Exploded View

1482
1476
1477
Z700
Spare Parts
Number Qty. Description
品 番 入 数 品 名
Ref. Cant. Descripción
1403 1 NITRO STAR F3.5 ENGINE WITH PULLSTART
ナイトロスターF3.5エンジン （リコイル付）
Motor Nitro-Star F3.5 con tirador
1413 1 PISTON PIN/RETAINER SET
ピストンピン/リテーナーセット
Bulon pistón y clips
1414 2 RETAINER FOR PISTON PIN
ピストンピン/リテーナーセット
Clip bulon
1416 1 SCREW M3X15MM FOR CYLINDER HEAD
シリンダーヘッドスクリュー
Tornillo culata M3x15mm
1417 1 UNDERHEAD
アンダーヘッ ド
Culatin portabujia
1418 1 GASKET FOR CYLINDER (0.2MM)
シリンダーガスケット
Junta culata (0,2mm)
1420 1 BRASS COLLET
コレット
Cono embrague
1426 1 COVER PLATE
カバープレート Tapa trasera
1427 1 SCREW M2.6X6MM FOR COVER PLATE
リアカバープレートスクリュー
Tornillo tapa trasera M2,6x6mm
1428 1 PULLSTART ASSY. (W/O ONE-WAY BEARING)
リコイルスターターセット
Tirador montado (sin rodamiento/rueda libre)
1430 1 ONE WAY BEARING FOR PULLSTART
ワンウェイベアリング
Rodamiento rueda libre para arrancador
1432 1 STARTING SHAFT
スターターシャ フト
Eje arrancador
1433 1 STARTING PIN/PRESSURE SPRING
スターティングピン/プレッシャースプリング
Fijador tirador/muelle presión
1434 1 LOCK PIN FOR CARBURETOR
キャブレターロックピン
Fijador carburador

Ersatzteileliste

Nummer Anzahl Beschreibung
Numéro Qté. Description
1403 1 Nitro Star F3.5 Motor mit Seilzugstarte r
Moteur Nitro Star F3.5 avec lanceur
1413 1 KOLBENBOLZEN MIT CLIPS
AXE DE PISTON ET CLIPS
1414 2 KOLBENBOLZEN CLIPS
CLIP POUR AXE DE PISTON
1416 1 SCHRAUBEN FUER ZYLINDERKOPF
VIS M3x15mm POUR CULASSE
1417 1 BRENNRAUMEINSATZ
CULASSE PORTE BOUGIE
1418 1 ZYLINDERKOPFDICHTUNG (0.2mm)
JOINT DE CULASSE (0.2mm)
1420 1 MESSINGHUELSE
CONE LAITON
1426 1 ABDECKPLATTE
PLAQUE DE FERMETURE
1427 1 SCHRAUBEN FUER HINTERE ABDECKUNG
VIS M2.6x6mm POUR PLAQUE DE FERMETURE
1428 1 SEILZUGSTARTER OHNE FREILAUFLAGER
ENSEMBLE LANCEUR (sans roulement roue libre)
1430 1 FREILAUFLAGER FUER SEILZUGSTARTER
ROULEMENT ROUE LIBRE POUR LANCEUR
1432 1 WELLE FUER SEILZUGSTARTER
AXE DE DEMARRAGE
1433 1 STARTPIN UND DRUCKFEDER
GOUPILLE DE DEMARRAGE/RESSORT DE PRESSION
1434 1 VERGASER KLEMMSTIFT
GOUPILLE DE BLOCAGE POUR CARBURATEUR
