6

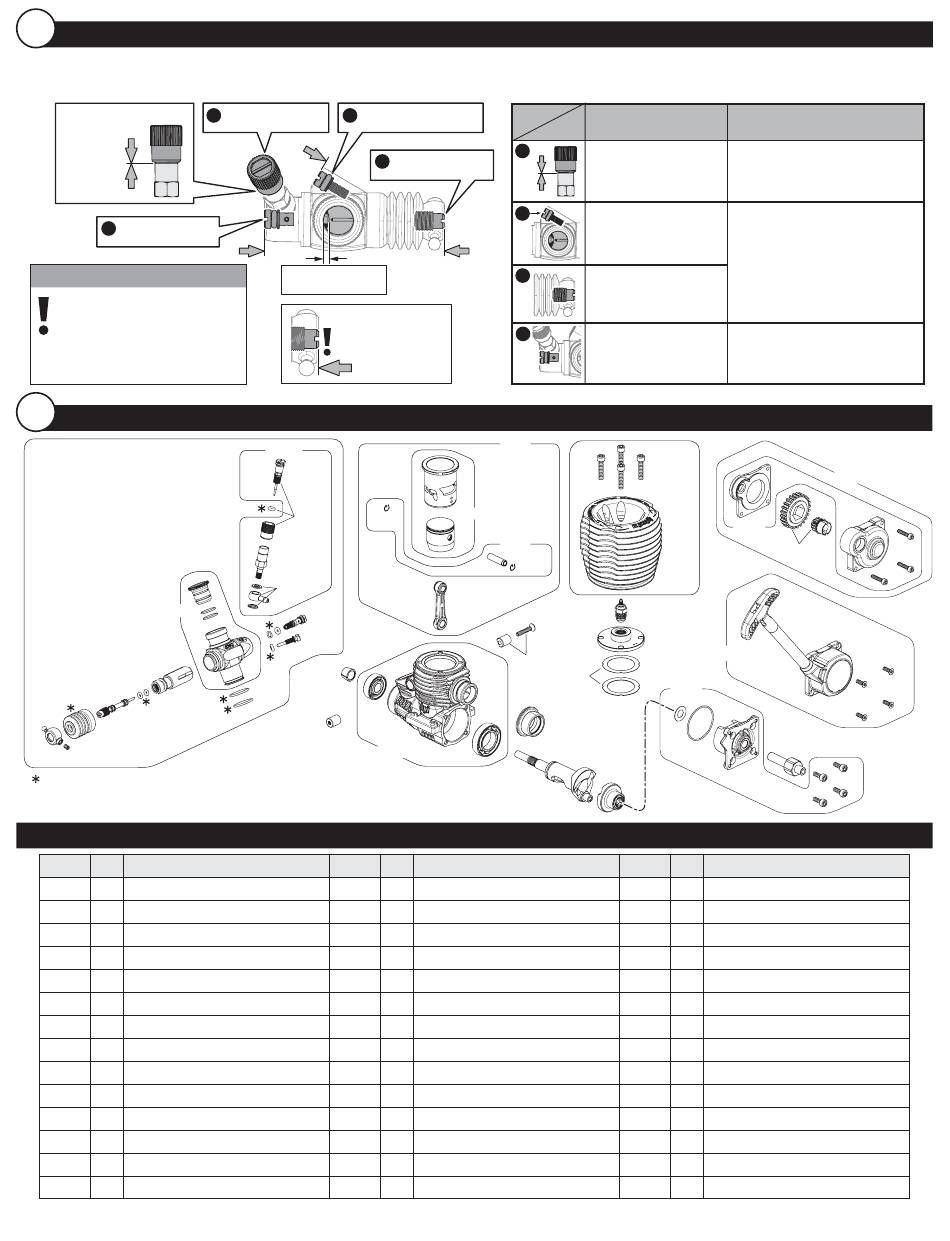

Carburetor Factory Setting (Break In Setting)
High Speed Needle is set flush with groove, Idle Adjustment Screw, Low speed needle and Mid Range Needle are designed to be set flush with the carburetor body. This makes
it easy to reset the carburetor to the Factory Break In Setting if needed.
工場出荷時設定 （初期設定） に戻しやすいよう、 各ニードルの工場出荷時設定 （初期設定） はメインニードルは本体溝切り部と同一線上、 アイ ドリング調整ネジ、 スローニードル及び、 ミッ ドレンジニードルはキャブレター本体と同一面上になるように設計されています。
Flush with Groove.
溝切り部と同一線上
Mid Range Needle
d
ミッ ドレンジニー ドル
Attention
注 意
When needle is over tightened ,
the needle is damaged.
ニードルが止まる所ま閉めてしまうとニード
ルの先端に傷がつき （破損） 、 燃料混合比が
調節できなくなります。 ニードルが止まるま
で閉めないでください。
7
Exploded View
15296
SLIDE CARBURETOR COMPLETE (TYPE KC/K5.9)
スライ ドキャブレターセッ ト (タイプKC/K5.9)
15297
15298
15266
15263
Z700
15241
DUST PROTECTION AND O-RING COMPLETE SET
スロッ トルカバー/O リング セッ ト
Spare Parts
スペアパーツ
Number
Qty.
Description
品 番
入 数
品 名
15250
1
NITRO STAR K5.9 ENGINE WITH PULLSTART
ナイ トロスターK5.9エンジン (リコイル付)
1504
1
GLOW PLUG COLD R5
グロープラグ コール ド R5
15213
1
CONNECTING ROD
コンロッ ド
15215
3
RETAINER FOR PISTON PIN
リテーナー
15226
1
PULLSTART ASSY. (w/o ONE-WAY BEARING)
リコイルスターターセッ ト (ワンウェイ無)
15231
1
LOCK PIN SET FOR CARBURETOR
キャブレターロックピンセッ ト
15234
1
STARTING SHAFT
スターターシャフ ト
15237
4
SCREW M3.5x16mm for HEATSINK HEAD
シリンダーヘッ ドスクリューM3.5x16mm
15241
1
DUST PROTECTION AND O-RING COMPLETE SET
スロッ トルカバー/O リング セッ ト
15263
1
LOW SPEED NEEDLE VALVE WITH O-RING (D-CUT/K5.9)
スローニー ドルバルブ (Dカッ ト/K5.9)
15264
1
IDLE ADJUSTMENT SCREW WITH O-RING (D-CUT/K5.9)
アイ ドルアジャス トスクリュー (Dカッ ト/K5.9)
15266
1
UNIBALL
スロッ トルバルブボール
15272
1
FUEL LINE FITTING/WASHER SET
ニップル
15274
1
HIGH SPEED NEEDLE VALVE HOLDER
メインニー ドルバルブホルダー
High Speed Needle
Idle Adjustment Screw
a
b
メインニー ドル
アイ ドリング調節ネジ
c
About 1mm (0.04")
約1mm
Flush
キャブレター本体と同一面
分解図
15285
15275
15215
15274
15272
15282
15264
86077
15231
15288
Number
Qty.
品 番
入 数
15275
1
15282
1
15285
1
15286
1
15287
1
15288
1
15289
1
15290
1
15291
1
15292
1
15293
1
15294
1
15295
1
15296
1
キャブレター工場出荷時設定 （初期設定）
a
Low Speed Needle
スローニー ドル
b
c
d
15290
15289
15291
15215
15213
15231
15292
87049
15293
Description
品 名
HIGH SPEED NEEDLE VALVE WITH O-RING
メインニー ドル
MID RANGE NEEDLE VALVE with O-RING
ミッ ドレンジニー ドルバルブ (Oリング付)
HIGH SPEED NEEDLE VALVE SET
メインニー ドルバルブセッ ト
ALUMINUM HEATSINK HEAD 60x54mm (GUNMETAL/K5.9)
アルミヒー トシンクヘッ ド 60x54mm (ガンメタル/K5.9)
UNDERHEAD (K5.9)
アンダーヘッ ド (K5.9)
CRANK CASE (K5.9)
クランクケース (K5.9)
CYLINDER/PISTON SET (K5.9)
シリンダー/ピス トンセッ ト (K5.9)
CYLINDER/PISTON/CONNECTING ROD SET (K5.9)
シリンダー/ピス トン/コンロッ ドセッ ト(K5.9)
PISTON PIN/RETAINER SET (K5.9)
ピス トンピン/リテーナーセッ ト (K5.9)
GASKET SET FOR CYLINDER (0.15mm/0.30mm)(K5.9)
ガスケッ トセッ ト (0.15mm/0.30mm)(K5.9)
CRANK SHAFT (SG SHAFT/K5.9)
クランクシャフ ト (SG シャフ ト/K5.9)
PULLSTART SHAFT HOLDER (K5.9)
ワンウェイホルダー
COVER PLATE SET (K5.9)
カバープレー トセッ ト (K5.9)
SLIDE CARBURETOR COMPLETE (TYPE KC/K5.9)
スライ ドキャブレターセッ ト (タイプKC/K5.9)
5
Break-in Setting
After Break-in Setting
ブレークイン時の設定
ブレークイン終了後の設定
Please refer to the Tuning After Break-in
Flush with groove
section on pg. 3 for tuning tips.
溝切り部と同一線上
3ページのブレークイン後の調整を参照してください。
Flush with groove
キャブレター本体と同一面上
Please refer to the Optional Tuning
section on pg. 4 for tuning tips.
４ページのその他のエンジン調整を参照してく
ださい。
Flush with groove
キャブレター本体と同一面上
Flush with groove
Do not need to adjust
キャブレター本体と同一面上
設定変更はしないでください。
15237
87129
15286
1504
15287
15226
15295
15241
15294
15295
Number
Qty.
Description
品 番
入 数
品 名
15297
1
SLIDE CARBURETOR BODY (TYPE KC/K5.9)
スライ ドキャブレターメインボディー (TYPE KC/K5.9)
15298
1
SLIDE VALVE (TYPE KC/K5.9)
スライ ドバルブ (TYPE KC/K5.9)
86077
2
COLLET 7x6.5mm (BRASS/21 SIZE)
コレッ ト7x6.5mm （21サイズ）
87049
2
SHAPED EXHAUST GASKET (21 SIZE)
エキゾース トガスケッ ト （21）
87127
1
BACK PLATE UNIT FOR NITRO STAR K SERIES w/Pullstart
バックプレー トユニッ ト(ナイ トロスターKシリーズ用)
87128
1
GEAR SET FOR ROTO START BACK PLATE UNIT (K SERIES)
ギヤセッ ト (バックプレー トユニッ ト/Kシリーズ用)
87129
1
CASE FOR ROTO START BACK PLATE UNIT K SERIES ENG.
ケースセッ ト (バックプレー トユニッ ト/Kシリーズ用)
87198
1
AIR CLEANER (21+ SIZE)
エアフィルター (21サイズエンジン以上)
87199
1
AIR CLEANER SLEEVE SET (FOR #87198)
スリーブセッ ト (#87198 エアクリーナー用)
87204
1
AIR CLEANER FOAM ELEMENT SET (FOR #87198)
エレメン トセッ ト (#87198 エアクリーナー用)
94154
12
FLAT HEAD SCREW M2.6x8mm (HEX SOCKET)
サラネジ M2.6x12mm (六角ソケッ ト)
Z423
12
CAP HEAD SCREW M2.6x12mm
キャ ップネジ M2.6x12mm
Z542
12
CAP HEAD SCREW M3x8mm
キャ ップネジ M3x8mm
Z700
6
SET SCREW M3x3mm
イモネジM3x3mm
87127
87129
87128
Z423
94154
15234
Z542
