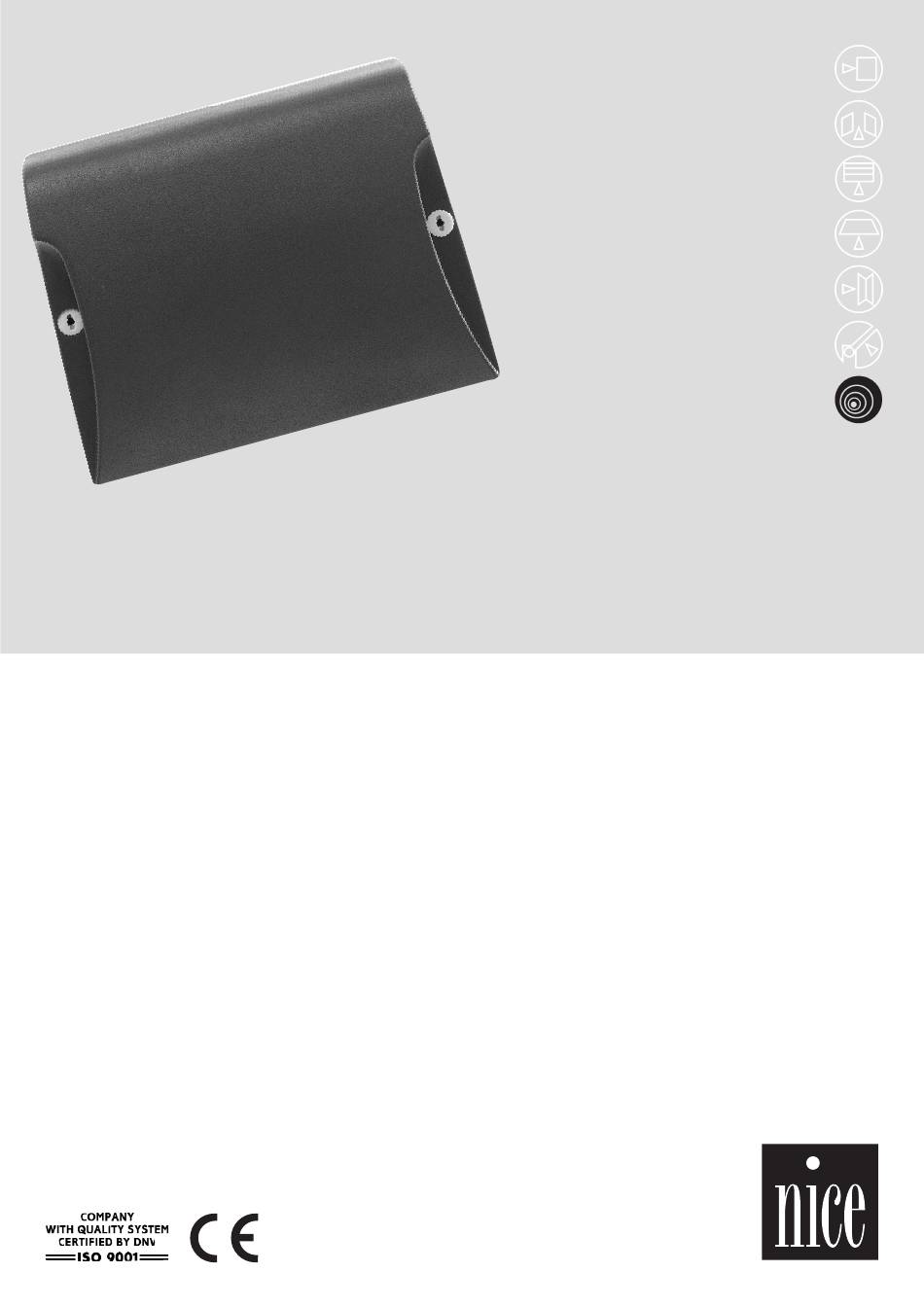

- Seite 1 control units mindy A400 Instructions and warnings for the fitter Istruzioni ed avvertenze per l’installatore Instructions et recommandations pour l’installation Anweisungen und hinweise für den installateur Instrucciones j advertencias para el instalador Instrukcja dla instalatora...
-
Seite 56: Anhang
A400 Inhaltsverzeichnis: pag. pag. Beschreibung des Produktes Programmierung Löschen des Speichers Installation Programmierverfahren Kontrollen vor Inbetriebnahme 4.2.1 Programmierung des ersten Niveaus: Funktionen 65 Befestigung der Steuerzentrale A400 4.2.2 Programmierung des zweiten Niveaus: Parameter 65 Typische Anlage 4.2.3 Beispiel für die Programmierung im ersten Niveau 66 Elektrische Anschlüsse... -
Seite 57: Beschreibung Des Produktes
1) Beschreibung des Produktes: Die Steuerzentrale A400 funktioniert über ein Strommesssystem, Der Verlauf des Stroms hängt nicht nur von der Motorkraft, sondern auch das die Kraft der mit der Steuerzentrale verbundenen Motoren von anderen Faktoren ab wie Spannungsänderungen, Motortyp, überprüft. Dieses System misst die Endanschläge automatisch und Startkondensatorwert usw. -
Seite 58: Befestigung Der Steuerzentrale A400
Beispiel für die Anlage von Türen und Flügeltoren mit Anschlag. Zudem möchten wir Ihnen folgendes in Erinnerung rufen: • Alle von Nice hergestellten Photozellen verfügen über ein SYNCHRON-System, dank dem keine Störungen zwischen zwei Photozellen-Paaren entstehen (weitere Erklärungen finden Sie in den Anleitungen der Photozellen). -
Seite 59: Schaltplan
2.4.1) Schaltplan LEUCHTANZEIGE OK LED OK 24 25 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 HALT ACHTUNG: Photozellenanschluss mit Photozellentest (siehe 2.4.4) Hinweis: vorprogrammierte Steuerung, für die automatische Vermessung der Arbeitszeit vorbereitet (siehe 2.5.1) 2.4.2) Beschreibung der Verbindungen In folgender Tabelle finden Sie eine Beschreibung aller möglicher Anschlüsse der Steuerzentrale mit externen Geräten. -
Seite 60: Anmerkungen Zu Den Verbindungen
Photozellen in Bezug auf die “RX”-Empfänger separat mit Strom LED OK versorgt werden. Zudem ist die “SYNCHRON”-Funktion (in allen NICE-Photozellen 24 25 enthalten) die einzige Methode, um zu garantieren, dass die beiden 14 15 16 17 18 19 20 21 22 23 Photozellen-Paare sich nicht gegenseitig stören. -
Seite 61: Kontrolle Der Verbindungen
FOTO 1 2 3 4 5 Anmerkung: Beachten Sie die beschriebenen Verbindungen der Stromzuführung und aktivieren Sie die Funktion SYNCHRONISMUS (bei allen NICE-Photozellen vorhanden). FOTO 1 1 2 3 4 5 Anmerkung: Beachten Sie die beschriebenen Verbindungen der Stromzuführung und aktivieren Sie die Funktion SYNCHRONISMUS (bei allen NICE-Photozellen vorhanden). -
Seite 62: Automatische Suche
2.5.1) Automatische Suche M2 nicht als erster bewegt, stoppen Sie die Suche durch Druck Diese Suche ist vollkommen automatisch und basiert auf dem auf die HALT-Taste und überprüfen Sie die Motoranschlüsse. Kraftaufwand, den die Motoren benötigen, um die mechanischen Stopps beim Öffnen und Schließen festzustellen. –... -
Seite 63: Programmierbare Funktionen
3) Programmierbare Funktionen Die Steuerzentrale A400 ermöglicht das Speichern von einigen Hilfseingang AUX: Funktionen und Parametern, damit die Anlage den Ansprüchen des Die Steuerzentrale verfügt über einen Hilfseingang, der in einer der Installateurs entspricht und beim unterschiedlichen Gebrauch folgenden Funktionen dargestellt wird: sicherer ist. -
Seite 64: Programmierung
4) Programmierung Alle in Kapitel “programmierbare Funktionen” beschriebenen Der Speicher der Steuerzentrale erhält die Funktionen und Funktionen werden während des Programmierens ausgewählt und Parameter der Automatisierung aufrecht. anschließend gespeichert. 4.1) Löschen des Speichers Jede neue Programmierung ersetzt die vorher gespeicherten Daten, Nach dem Löschen des Speichers muss man die deshalb ist es unnötig, vorher “alles zu löschen”. -
Seite 65: Programmierung Des Ersten Niveaus: Funktionen
4.2.1) Programmierung des ersten Niveaus: Funktionen Funktionen an. Die nicht brennenden Leuchtanzeigen zeigen die ausgeschalteten Funktionen an. Die leuchtende Leuchtanzeige zeigt die gewählte Funktion an; wenn Beim ersten Niveau können die Funktionen aktiviert oder unwirksam die Leuchtanzeige in kurzen Abständen hintereinander blinkt, ist die gemacht werden. -
Seite 66: Beispiel Für Die Programmierung Im Ersten Niveau
4.2.3) Beispiel für die Programmierung im ersten Niveau In folgenden Beispielen werden die zum Aktivieren oder Abschalten erneut schließen” und das Abschalten der Funktion “Verzögerter einer Funktion im ersten Niveau nötigen Schritte beschrieben. Als Öffnungsvorgang” des Torflügels. Beispiel beschreiben wir das Aktivieren der Funktion “Nach Foto Beispiel für die Programmierung im ersten Niveau: Beispiel Aktivieren der Funktion “Nach Photozelle erneut schließen”... -
Seite 67: Programmierschema
4.2.5) Programmierschema folgenden Abbildung sehen komplette Programmierschema der Funktionen mit den entsprechenden Parametern. In derselben Abbildung wurden die Funktionen und die anfänglich gespeicherten bzw. die nach einem vollständigen Löschen des Speichers eingegebenen Parameter angegeben. Normaler Betrieb Leuchtanzeige OK angsames Aufblinken HALT Foto Foto... -
Seite 68: Abnahme
5) Abnahme – Wenn FOTO2 in Kraft tritt, bleibt das Tor stehen, sobald sich diese Die Abnahme des Automatisierungssystems muss von Vorrichtung einschaltet, anschließend schließt sich das Tor wieder. qualifiziertem und erfahrenem Fachpersonal durchgeführt • Überprüfen Sie, ob der Motor ausgeht, wenn das Tor beim Öffnen werden, das die vorgesehenen Kontrollen im Hinblick auf den Endanschlag erreicht. -
Seite 69: Was Machen, Wenn
8) Was machen, wenn... Diese Anleitungen sollen dem Installateur beim Lösen einiger allgemeiner • Versichern Sie sich, dass keine der mit den Eingängen Probleme helfen, die während der Installation auftreten können. verbundene Vorrichtung sich während der automatischen Suche einschaltet. Keine Leuchtanzeige ist an: •... - Seite 70 smxi Funkempfänger Beschreibung des Produktes Besonderheit dieses Funkempfängers liegt Art I. Jede Taste des Senders aktiviert den entsprechenden Erkennungscode, der für jeden Sender unterschiedlich ist (zudem Ausgang des Empfängers, d.h. die Taste 1 aktiviert Ausgang 1, Taste ändert er sich nach jedem Gebrauch). Damit der Empfänger einen 2 aktiviert Ausgang 2, usw.
-
Seite 71: Speichern Einer Fernbedienung
Speichern einer Fernbedienung In der Speicherphase wird jeder richtig erkannte Sender im Empfangsbereich des Funks gespeichert. Beachten Sie dies aufmerksam und stecken Sie eventuell die Antenne aus, um die Leistung des Empfängers zu reduzieren. Die Speichervorgänge zum Speichern der Fernbedienungen sind zeitlich begrenzt: deshalb ist es wichtig, sich den ganzen Speichervorgang vor dem Speichern durchzulesen und zu verstehen. - Seite 72 Löschen aller Sender Dank folgendem Ablauf können alle Codenummern des Speichers gelöscht werden. Tabelle “B4” Löschen aller Sende Beispiel Drücken Sie den Druckknopf des Empfängers und halten sie ihn gedrückt Warten Sie bis die Leuchtanzeige angeht und anschließend wieder ausgeht, solange, bis diese dreimal aufgeleuchtet hat.
- Seite 73 The above mentioned product is meant integral part of the of one of the installation configuration as shown on our general catalogues ODERZO, 30 September 2002 (Amministratore Delegato) (General Manager) Lauro Buoro Nice behält sich das Recht zu Änderungen an den Produkten in jedem Augenblick vor, in dem dies für nötig betrachtet wird.
