MATÉRIEL DE SÉRIE
Déballez tous les composants. Vérifiez qu'ils sont au complet.
• Hotte assemblée avec moteur, ampoules et filtres à graisse installés.
• Instructions de montage et d'utilisation
• bride multiraccord ø150/125-120
• 4 capuchons de vis
• raccord de l' é vacuation de l'air ø150
• 4 vis 4x12
• 4 vis 4 x16
• 2 vis 3,5x9,5
INSTALLATION - INSTRUCTIONS PRÉLIMINAIRES DE MONTAGE
La hotte est conçue pour être utilisée en « Version Aspiration » ou « Version Recyclage ».
Version Aspiration
Les vapeurs sont aspirées et rejetées à l' e xtérieur par un conduit d' é vacuation (non fourni) fixé au raccord de sortie d'air de la hotte.
Prévoyez un système de fixation au raccord de sortie d'air adapté à votre tuyau d' é vacuation.
IMPORTANT : S'il(s) est/sont déjà installé(s), retirez le(s) filtre(s) à charbon.
Version Recyclage
L'air est filtré en passant à travers un/des filtre(s) à charbon, puis recyclé dans la pièce.
IMPORTANT : vérifiez que le recyclage de l'air s'effectue de façon aisée.
Si la hotte n'est pas dotée de filtre(s) au charbon, commandez-le(s) et montez-le(s) avant d'utiliser la hotte.
N'installez pas la hotte à proximité d'une zone très sale, d'une fenêtre, d'une porte ou d'une source de chaleur.
La hotte est équipée de tout le matériel nécessaire pour une installation sur la majeure partie des cloisons/plafonds. Il est toutefois nécessaire de s'adresser à un
technicien qualifié afin de s'assurer que le matériel est approprié au type de mur/plafond.

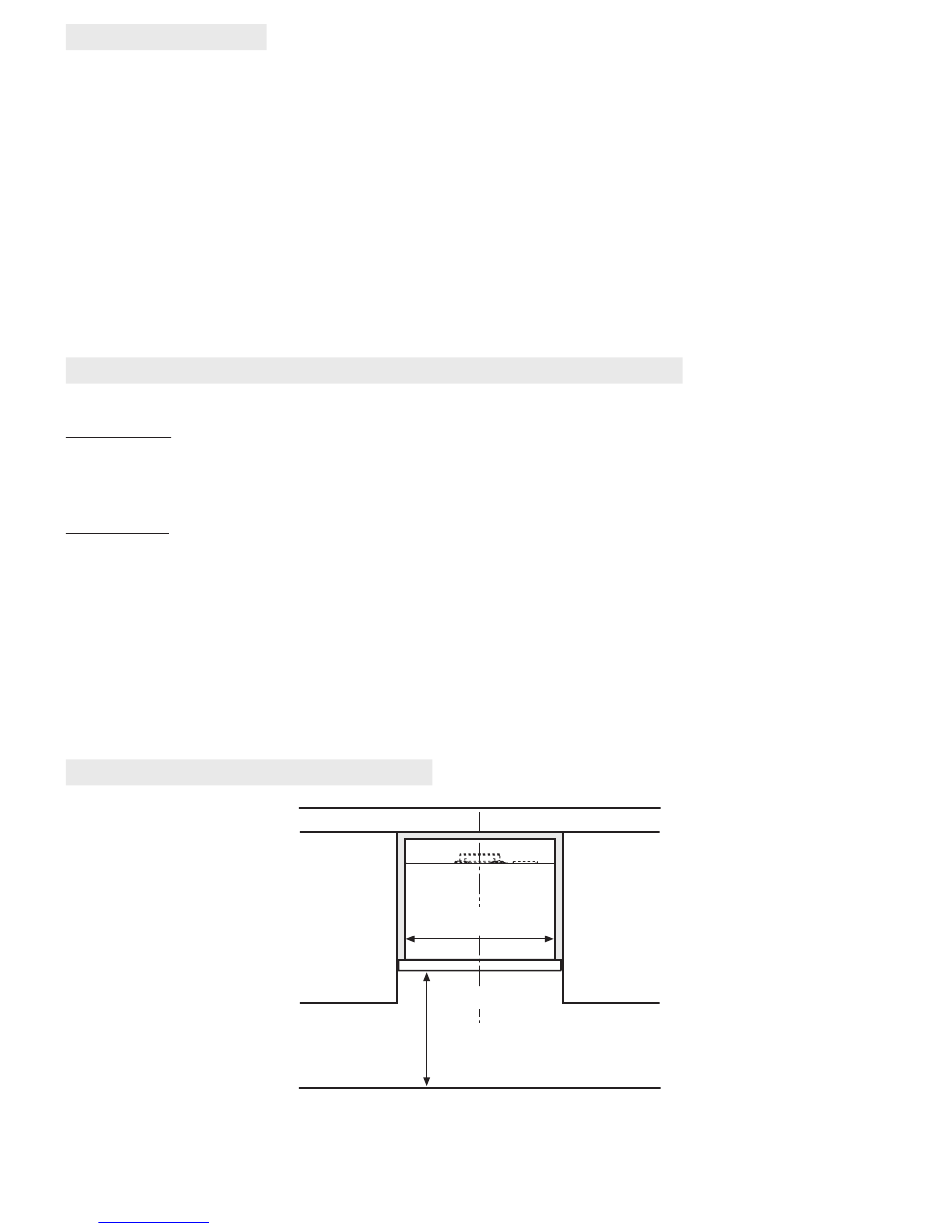

DIMENSIONS POUR L'INSTALLATION
Downloaded from www.Manualslib.com
Éléments suspendus latéraux
65 cm (cuisinières à gaz ou mixtes)
50 cm (cuisinières électriques)
Ce type de hotte doit être installé dans un placard mural ou un support du même type.
manuals search engine
Intérieur de l' é lément suspendu 600 mm min
Intérieur de l' é lément suspendu 900 mm min
Éléments suspendus latéraux
ligne centrale
surface de la table de cuisson
