Electro-Voice Dx46 Bedienungsanleitung
Fir-drive sound system processor
Verwandte Anleitungen für Electro-Voice Dx46
Inhaltszusammenfassung für Electro-Voice Dx46

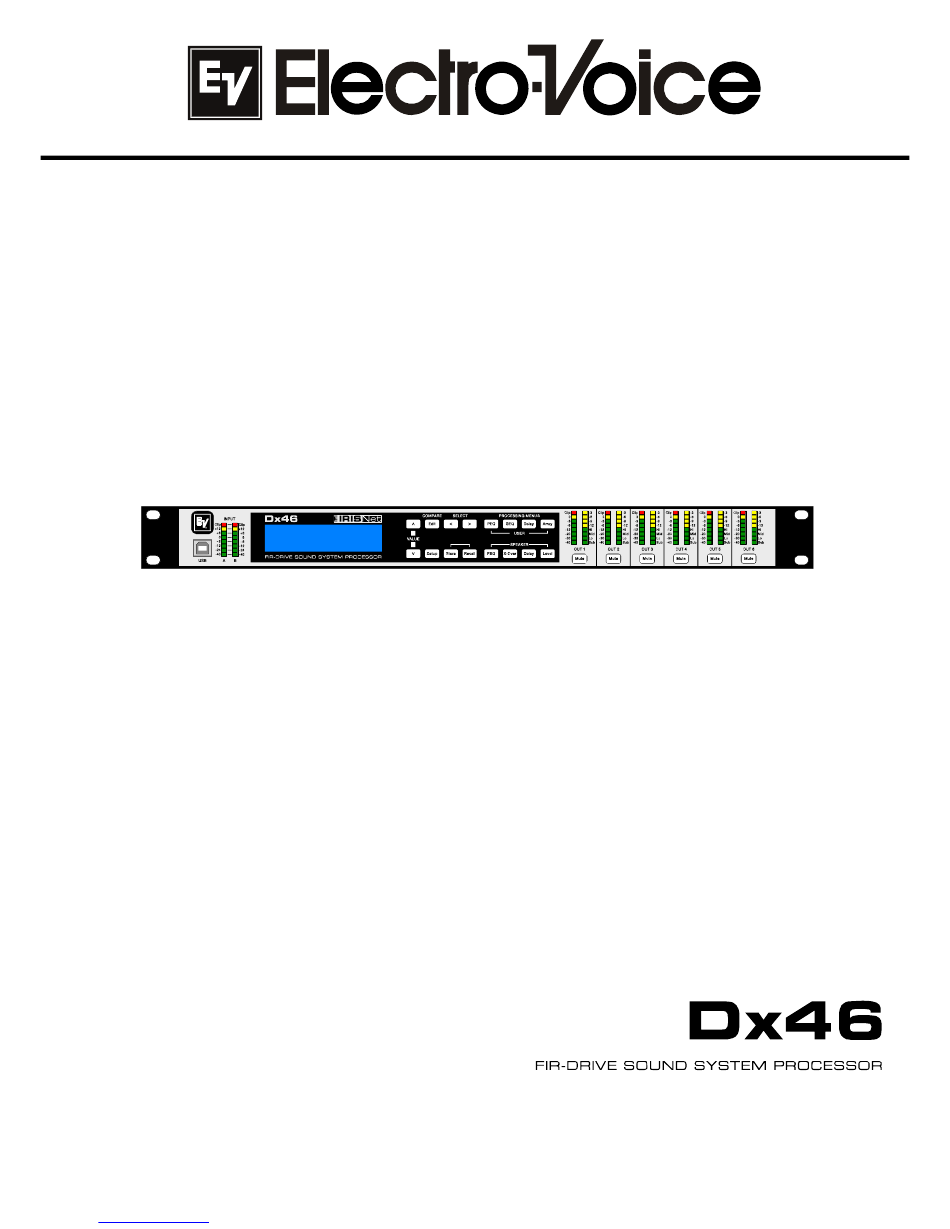

- Seite 1 OWNER’S MANUAL BEDIENUNGSANLEITUNG MODE D‘EMPLOI Downloaded from www.Manualslib.com manuals search engine...
- Seite 53 Zugriffs-Tasten für Parametrischer Equalizer Anzeigen für Graphischer Equalizer - Ausgangspegel - Input Delay - Gain Reduction - Array Einstellungen - Ausgangs-Funktion Zugriffs-Tasten für Mute-Tasten der Ausgangskanäle Parametrischen Equalizer Frequenzweiche - Delay - Pegeleinstellung - Limiter Downloaded from www.Manualslib.com manuals search engine...
-
Seite 54: Einleitung
OICE 2 Einleitung Vielen Dank, dass Sie sich für den Electro-Voice Dx46 Digital Signalprozessor entschieden haben. Der Dx46 ist ein universeller digitaler Signalprozessor in 2in/6out-Topologie mit zwei Eingangs- und sechs Ausgangskanälen. Durch seine flexiblen Konfigurationsmöglichkeiten ist der Dx46 das ideale Instrument für eine Vielzahl von Audiosystemen und –anwendungen im Festinstallationsbereich, in Versammlungs- und Tagungsstätten, im Tournee-Einsatz, in... -
Seite 55: Weitere Ausstattungsmerkmale
Bitte wenden Sie sich umgehend an Ihren Händler oder den Vertrieb, falls einer der aufgelisteten Gegenstände fehlt. Auf den Dx46 gewähren wir 36 Monate (3 Jahre) Herstellergarantie ab Kaufdatum. Bewahren Sie daher neben dem Garantiezertifikat auch den Originalkaufbeleg auf, da Sie beides im Garantiefall vorweisen müssen. -
Seite 56: Iris-Net
Die gesamte Konfiguration des Dx46 kann hierbei offline (d.h. ohne Verbindung zwischen PC und Dx46) auf dem PC erstellt werden. Nach Herstellung einer Verbindung zwischen PC und Dx46 über Ethernet oder USB kann die Konfiguration auf diesen übertragen werden. Neben der Erstellung von Konfigurationen kann IRIS- Net auch für die umfassende Kontrolle und Überwachung des Dx46 genutzt werden. -
Seite 57: Level Anpassung
Abbildung 2-1: Funktionsanzeige eins Ausgangskanals Die folgenden Schritte beziehen sich exemplarisch auf einen Ausgangskanal, sind aber für alle restlichen Kanäle ge- nauso durchzuführen. ACHTUNG: Um Beschädigungen der angeschlossenen Lautsprecher zu vermeiden bzw. ein optima- les Klangergebnis zu erreichen sollten Sie keine Änderungen im Bereich X-Over, PEQ und Limiter vornehmen. -
Seite 58: Delayeinstellung
OICE ELAYEINSTELLUNG Der Dx46 bietet die Möglichkeit, die Laufzeitunterschiede von z. B. Bassboxen zu Topteilen auszugleichen, wenn diese nicht im selben Abstand zum Publikum aufgestellt werden (können). Wählen Sie den Parameter Delay im Dialog Output Delay aus, um einen oder mehrere Kanäle zu verzögern. Damit das Delay aktiv wird, muss das Filter auf Active gestellt werden. -
Seite 59: Bedienelemente & Anschlüsse
Mischpult (oder einer anderen Audiosignalquelle) regeln. Wenn der Mixer mit optimalen Pegeln betrieben wird, dann trifft dies auch auf den Dx46 zu. Abhängig von der im Setup-Menü gewählten Anschlussvariante (siehe Seite 64) werden die Pegel der analogen oder digitalen (AES/EBU) Eingangssignale angezeigt. - Seite 60 LECTRO OICE 4/5 – V ALUE ASTEN ERTÄNDERUNG Abhängig von der aktuellen Displaydarstellung besitzen die Value Up/Down-Tasten folgende Funktion: • Recall – Mittels Value-Tasten kann die Liste der gespeicherten Presets vorwärts/rückwärts durchlaufen werden, um das zu ladende Preset auszuwählen. • Store – Mittels Value-Tasten können Sie die Anwender-Preset-Speicherorte durchblättern und den Speicherort für das momentan editierte Preset auswählen.
- Seite 61 1 1 – R ECALL ASTE Durch Betätigen der Recall-Taste im normalen Betriebsmodus erscheint im LCD die Recall Preset-Ansicht, zugleich leuchtet die Recall-Taste. Mittels Recall-Funktion können Sie jedes der 60 Werks- und 30 Anwender-Presets in den aktuellen Arbeitsspeicher laden. Erneutes Betätigen der Recall-Taste schließt den Ladevorgang ab. Das Display kehrt zur Anzeige des normalen Betriebsmodus zurück.
- Seite 62 Ausgang ist stummgeschaltet. Durch erneutes Betätigen der Mute-Taste wird das Ausgangssignal des betreffenden Kanals wieder ausgegeben. Falls am Dx46 ein PC angeschlossen ist, können die Ausgangskanäle auch über die IRIS-Net Software stumm ge- schaltet werden. Beim Stummschalten eines Kanals aus einem beliebigen Fenster der Softwareanwendung leuchtet die zugehörige Mute-Taste auf der Gerätevorderseite des Dx46 ebenfalls rot.
-
Seite 63: Geräterückseite
Trennen Sie den Dx46 grundsätzlich vom Netz, bevor Sie die Sicherung wechseln. Bevor Sie den Dx46 wieder einschalten, überprüfen Sie die Steckdose, an der Sie den Dx46 betreiben, auf ein- wandfreie Funktion. Bei wiederholtem Durchbrennen der Netzsicherung wenden Sie sich bitte an einen qualifizierten Servicetechniker. -
Seite 64: Symmetrische Xlr-Eingänge
AES/EBU Verteilerverstärker verzichtet werden kann. Für den Havariefall besitzt der Dx46 ein Bypass-Relais, welches z. B. bei Stromausfall das Signal von AES/EBU IN auf AES/EBU THRU durchschaltet und so den störungsfreien Betrieb der nachfolgenden Geräte gewährleistet. -
Seite 65: Installation
ONTAGE Mit seinen Maßen von 1 HE und einer Tiefe von 353 mm eignet sich der Dx46 zum Einbau in ein 19“-Rack. Sorgen Sie bitte stets für ausreichend Abstand zum Rack oder anderen Geräten, so dass die Luft ungehindert zirkulieren kann. - Seite 66 Übertrager zur galvanischen Isolierung. Über einen Sample-Rate-Converter wird das Signal an die interne Abtastrate angepasst. Die XLR-Anschlüsse des Dx46 sind folgendermaßen belegt: Pin 1 Ground, Pin 2 hot (+), Pin 3 cold (-). Die Abschirmung des Kabels muss mit Pin 1 verbunden werden. XLR auf XLR Kabel oder Stereoklinken auf XLR Kabel eignen sich gleichermaßen zum symmetrischen Anschluss am Dx46.
-
Seite 67: Eingangspegels
USB-Schnittstelle des Dx46 handelt es sich um eine Buchse des USB-Typ B (female). ß NSCHLIE EN AN ERSTÄRKERN Es ist sehr wichtig, dass Sie den korrekten Anschluss aller Verstärker überprüfen. Der Dx46 bietet die Möglichkeit jedem Ausgang einen bestimmten Frequenzbereich zuzuweisen, siehe folgende Tabelle. Frequenzbereich Beschreibung Subwoofer-Signale Bass- bzw. -
Seite 68: Setup
LECTRO OICE 4 Setup Das Setup-Menu bietet direkten Zugriff auf viele Parameter des Dx46. Über das LCD lassen sich Voreinstellungen unterschiedlicher Funktionen anpassen. Betätigen Sie die Taste , um die erste Setup-Ansicht anzuzeigen. Mit- tels Value Up / Down-Pfeiltasten können Sie durch das Setup-Menü scrollen, und die < SELECT > Pfeiltasten dienen zum Auswählen von Setup-Parametern. -
Seite 69: Signal Generator
RESETS ÜBER KONFIGURIEREN Der GPI-Eingang des Dx46 erlaubt das Laden von Presets über externe Kontakte, siehe auch Abschnitt “27 – CONTROL PORT” auf Seite 58. In diesem Dialog können Sie für jeden der fünf GPI-Eingänge ein Preset wählen, das bei Aktivierung des Eingangs geladen werden soll. - Seite 70 Electro-Voice Dx46 V1.0.0 (IP) THERNET CHNITTSTELLE KONFIGURIEREN In dieser Fensteransicht wird die IP-Adresse und Netzwerkmaske der Ethernet-Schnittstelle des Dx46 angezeigt. Verwenden Sie zum Auswählen der IP-Adresse bzw. der Netzwerkmaske die < SELECT > Tasten. Bearbeiten Sie Setup: IP Address:10.30.3.239 Mask:255.255.254.0 danach mittels VALUE Up / Down-Pfeiltasten den gewählten Parameter.
-
Seite 71: Geräteinformationen Anzeigen
ID des Master Gerätes eingestellt werden, von dem es seine Parameter bekommen soll. Mask Slave übernimmt Bei Wahl des Link „Slave“ wählen Sie hier die Gruppen von Parametern aus, die dieser Dx46 von einem Master alle Parameter vom übernehmen soll. Folgende Gruppen stehen zur Verfügung: Master •... -
Seite 72: Einheiten Einstellen
Gerät nicht editiert werden. Panel and USB Locked Die Tasten auf der Frontseite des Dx46 sind gesperrt. Das Gerät kann über IRIS-Net bedient und konfiguriert werden. Die Verbindung mit dem PC kann nur über Ethernet erfolgen, der USB-Anschluss an der Frontseite ist gesperrt. -
Seite 73: Bedienfeld
Mode Beschreibung Panel Locked Die Tasten auf der Frontseite des Dx46 sind gesperrt. Das Gerät kann über IRIS-Net bedient und konfiguriert werden. Die Verbindung mit dem PC kann sowohl über USB als auch über Ethernet erfolgen. Unlocked Die Bedienung des Dx46 ist nicht eingeschränkt. -
Seite 74: Run-Time-Modus
Ein optimales Signal-/Rauschverhältnis ist dann gegeben, wenn die Eingangs-LEDs bis 0dB, die +6dBu LED (grün) und die +12dBu LED (gelb) konstant leuchten. Da der Dx46 ein digitaler Audioprozessor ist und digitales Clipping zu sehr unschönen Resultaten führt, sollte die Clip-LED (rot) nie leuchten. Falls das Eingangssignal des Dx46 über- steuert wird, reduzieren Sie bitte den Ausgangspegel am angeschlossenen Mischpult. -
Seite 75: Ausgangssignale
Das gelbe Segment des VU-Meter zeigt an, dass der Limiter im Ausgang aktiv ist. Ein gutes Verständnis von Funk- tion und Anzeigecharakteristik dieser Pegelanzeigen erleichtert Ihnen die Arbeit mit dem Dx46. Die Ausgangspegel werden standardmäßig als Verhältnis „dB to Limiter Threshold“ oder „dB to D/A-Clip” dargestellt. Mit anderen Worten: diese Anzeigen stellen die Aussteuerungsreserve (Headroom) zwischen Ausgangspegel und Ansprech- schwelle (Threshold) des Limiters bzw. -
Seite 76: Mute-Tasten Der Ausgangskanäle
Abbildung 5-4: Funktionsanzeige eins Ausgangskanals 5.6 Presets aufrufen Der Dx46 verfügt über 60 Werks-Presets (F01 bis F60). Zusätzlich bietet er die Möglichkeit bis zu 30 Anwender- Presets zu speichern (U01 bis U30). Die Werks-Presets wurden so programmiert, dass sie üblichen Systemkonfigu- rationen bei Verwendung von Electro-Voice Lautsprechersystemen entsprechen. -
Seite 77: Preset Speichern
Betätigen Sie die < SELECT > Tasten, um den Cursor auf dem Preset Name-Feld zu positionieren. Verwenden Sie zum Auswählen jedes einzelnen Zeichens die Value Up / Down-Tasten. Der Dx46 stellt zur Namensgebung den kompletten ANSI-Zeichensatz, inklusive Groß-/Kleinschreibung sowie Zahlen und Symbolen, zur Verfügung. Durch gedrückt halten der Value Up / Down-Tasten können Sie schnell in der jeweiligen Richtung durch den Zeichensatz... -
Seite 78: Full Edit -Modus
Ansicht des betreffenden Blocks zu gelangen. 5.9 DSP Parameter Im folgenden Abschnitt erhalten Sie detaillierte Beschreibungen aller DSP-Parameter des Dx46, gruppiert nach DSP-Blöcken und in der Reihenfolge des Signalflusses des Dx46. Abbildung 5-5: DSP-Blöcke in Eingang A bzw. B... -
Seite 79: Eq In Den Eingangskanälen
Parameter Frequenz (F), Flankensteilheit (Slope), Güte (Q) und Verstärkung (Gain) zur Verfügung. Besonderes Augenmerk gilt hierbei der Verstärkung (Gain) über den gesamten Signalweg bis hin zum Ausgang des Dx46, da Frequenzbereiche soweit angehoben werden können, dass es intern oder im externen Signalweg des Systems zu Clipping kommen kann. - Seite 80 LECTRO OICE Low shelf (Loshelv) Das Low Shelf Filter ist ein Filter, bei dem Frequenzen unterhalb seiner Frequenzeinstellung, in Abhängigkeit von der Grenz-Frequenz (F), verstärkt oder gedämpft werden (siehe auch Seite 137 bzw. Seite 138). Verstärkungs- oder Dämpfungsgrad (Gain) sowie die Steilheit des Filters (Slope) werden durch die Low Shelf Filtereinstellungen be- stimmt.
-
Seite 81: In Den Eingangskanälen
Betätigen Sie die Edit-Taste. Verwenden Sie zum Aktivieren der ersten Displayzeile die < SELECT > Tasten. Mittels Value Up / Down-Tasten gelangen Sie zur Eingangs-GEQ-Ansicht. In den Eingängen des Dx46 befindet sich ein grafischer 31-Band Equalizer in Stereoausführung, der im Signalweg nach dem 10-Band Stereo-PEQ folgt. Dieser DSP-Block eignet sich besonders zum Identifi- zieren, Isolieren sowie zur Korrektur problematischer Frequenzbereiche. -
Seite 82: Delay Der Eingangssignale
ELAY DER INGANGSSIGNALE Der Dx46 stellt ein Delay in den Eingängen zur Verfügung, das ein Ausgleichen unterschiedlicher Lauf- zeiten des Schalls, wie sie bei entsprechend großen Abständen der Lautsprechersysteme auftreten, er- möglicht. Eine als Haas Effekt bekannte Technik ermöglicht es, dass der akustische Eindruck entsteht, als kämen sämtliche Klanginformationen von der Bühne, obwohl zusätzliche Lautsprecher im ganzen... - Seite 83 Tabelle 5-10: Maßeinheiten des Delay in den Eingangskanälen OUTING Den sechs Ausgängen des Dx46 können ein oder beide Eingänge (In A, In B oder In A+B) zugeordnet werden. Betätigen Sie die Edit-Taste. Verwenden Sie zum Aktivieren der ersten Displayzeile die < SELECT > Tasten. Mittels Value Up / Down-Tasten gelangen Sie zur Routing-Ansicht.
- Seite 84 Frequenzbereichen zugeordnet sind. Das Resultat ist eine effiziente Reproduktion des Audiospektrums und somit ein ausgewogenes Klangbild. Das Crossover im Dx46 weist die Audiosignale der einzelnen Frequenzbe- reiche den entsprechenden Wandlern zu, so dass eine akkurate Wiedergabe gewährleistet ist. Dieses Crossover- Netzwerk kann auch verwendet werden, um sicher zu stellen, dass energiereiche Bassfrequenzen nicht versehent- lich zu den Mitten- oder Hochtönern geleitet werden, da dies zur Beschädigung der Wandler führen kann.
- Seite 85 Ausgängen OUT1 bis OUT6 um. Wählen Sie in der ersten Displayzeile des Crossover die Ansicht Hipass Xover bzw. Lopass Xover. Hi-Pass und Lo-Pass Filter des Dx46 werden durch den Typ (Type), den Sie aus einer Parameterliste auswählen können und durch Auswahl eines Frequenzbereichs zwischen 20,0 Hz bis 20.000Hz festgelegt (siehe folgende Tabelle).
- Seite 86 FIR FILTER Betätigen Sie zum Aufrufen der FIR FILTER-Ansicht die X-Over-Schnellzugriff-Funktionstaste im Bedienfeld des Dx46. Wiederholtes Betätigen der X-Over-Taste schaltet zwischen den Ausgängen OUT 1 bis OUT 6 um. Wählen Sie in der ersten Displayzeile des Crossover die Ansicht FIR FILTER.
- Seite 87 Werks-Preset bezieht, das die Eingangsempfindlichkeit des be- treffenden Verstärkers berücksichtigt. Der Dx46 stellt eine einzigartige Lösung für dieses Problem zur Verfügung – den Amp Parameter. Alle Electro-Voice Werks-Presets beinhalten Limiter Threshold-Werte. Sie können nun einfach mittels Amp Parameter das entsprechende Electro-Voice Verstärker-Modell auswählen, das in Ihrem System im...
- Seite 88 Gain der angeschlossenen Verstärker zu beachten. TEMP Limiter Zusätzlich zum oben beschriebenen Peak-Limiter steht in jedem Ausgang des Dx46 ein TEMP Limiter zur Ver- fügung. Die Parameter für den TEMP Limiter sind in den Speaker Setting-Dateien (.sps) enthalten. Hinweise zum Laden eines Speaker Settings in den Ausgangskanal des Dx46 finden Sie in der Dokumentation von IRIS-Net.
-
Seite 89: Dx46 Konfigurationen
6 Dx46 Konfigurationen Der Dx46 bietet 7 vordefinierte Konfigurationen. Eine Konfiguration repräsentiert eine Grundeinstellung, die das Routing der Ein- und Ausgänge, die Funktion der Ausgänge (Sub, Lo, Mid, Hi, Full-Range) inklusive grundlegender X-Over Filtereinstellungen sowie unterschiedliche Kanal/Parameter Verknüpfungsschemata beinhaltet. Die aktive Konfiguration wird durch das ausgewählte Preset bestimmt. Das heißt: jedes Preset basiert auf einer be- stimmten Konfiguration, die, neben der Presetnummer und dem Presetnamen, ebenfalls angezeigt wird. -
Seite 90: Stereo 2-Wege + Full Range
LECTRO OICE 6.1 Stereo 2-Wege + Full Range Diese Konfiguration repräsentiert generell eine 2-Wege Stereo-Frequenzweiche, wobei IN A als linker Eingangs- kanal und IN B als rechter Eingangskanal dient. OUT 1 ist der linke Bassausgang und OUT 2 ist der linke Hochto- nausgang. -
Seite 91: 3-Wege Stereo
6.2 3-Wege Stereo Diese Konfiguration repräsentiert eine 3-Wege Frequenzweiche, wobei IN A als linker Eingangskanal und IN B als rechter Eingangs-kanal dient. OUTs 1 & 4 L/R sind die Sub-Kanäle, OUT 2 & 5 L/R sind die Bass- und Mitten-Ka- näle und 3 &... -
Seite 92: 4-Way + Fr
LECTRO OICE 6.3 4-Way + FR Die 4-Wege-Konfiguration stellt eine 4-Wege Mono-Frequenzweiche dar. Die Crossover-Kanäle werden von IN A gespeist, die Full-Range-Kanäle von IN B. OUT 1 ist ein Mono Sub-, OUT 2 ein Mono Bass-, OUT 3 ein Mono Mitten- und OUT 4 ein Mono Hochton-Kanal. -
Seite 93: 5-Way + Fr
6.4 5-Way + FR Die 5-Wege Konfiguration repräsentiert eine 5-Wege Mono-Frequenzweiche. Die Crossover-Kanäle werden von IN A gespeist, die Full-Range-Kanäle von IN B. OUT 1 ist ein Mono Sub-Kanal, OUT 2 ein Mono Tief-Bass-, OUT 3 ein Mono Bass-, OUT 4 ein Mono Mitten-, OUT 5 ein Mono Hochton- und OUT 6 ein Full-Range-Kanal. HINWEIS: Alle Parameter der grafischen und parametrischen EQs der Eingangskanäle sind nicht miteinander verlinkt. -
Seite 94: Freie Konfiguration - Full Edit 2 In 6 Out
LECTRO OICE 6.5 Freie Konfiguration - Full Edit 2 In 6 Out In dieser Konfiguration sind alle 6 Ausgänge als Full-Range-Kanäle konfiguriert. OUT 1, OUT 2 und OUT 3 werden von IN A gespeist, während OUT 4, OUT 5 und OUT 6 mit dem Eingangssignal von IN B gespeist werden. Diese Konfiguration dient somit als Ausgangspunkt für beliebige Routing sowie Signalverarbeitungs-anwendungen. -
Seite 95: 3-Wege Stereo-Monosub+Fr
6.6 3-Wege Stereo-MonoSub+FR Diese 3-Wege Konfiguration stellt ein Stereo-Crossover für Bass und Hochton, Mono-Summensignal für Subwoo- fer sowie einen Full-Range-Ausgang zur Verfügung. IN A dient als linker und IN B als rechter Eingang. OUT 1 ist ein Mono Sub-Kanal, OUT 2 & 5 sind L/R Bass- und OUT 3 & 6 sind L/R Hochton-Kanäle. OUT 4 ist der Full-Range- Kanal. -
Seite 96: 4-Wege Stereo-Monosub/Lf
LECTRO OICE 6.7 4-Wege Stereo-MonoSub/LF Diese 4-Wege Stereo –Mono Sub + LF Konfiguration repräsentiert eine 4-Wege Stereo-Frequenzweiche. Mono Sub- und Bass-Kanäle werden von IN A + IN B gespeist. Die linken Mitten- und Hochton-Kanäle werden von IN A und die rechten Mitten- und Hochton-Kanäle von IN B gespeist. OUT 1 ist ein Mono Sub-, OUT 2 ein Mono Bass, OUT 3 der linke Mitten-, OUT 4 der linke Hochton-, OUT 5 der rechte Mitten- und OUT 6 der rechte Hochton-Kanal. - Seite 97 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 98: Operation Modes & Presets
LECTRO OICE 7 Operation Modes & Presets Downloaded from www.Manualslib.com manuals search engine... - Seite 99 Downloaded from www.Manualslib.com manuals search engine...
- Seite 100 LECTRO OICE Downloaded from www.Manualslib.com manuals search engine...
- Seite 145 Downloaded from www.Manualslib.com manuals search engine...
- Seite 147 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 149: Block Diagram
LOCK DIAGRAM Downloaded from www.Manualslib.com manuals search engine... -
Seite 150: Signal Flow Chart
LECTRO OICE IGNAL FLOW CHART Downloaded from www.Manualslib.com manuals search engine... - Seite 155 9.9 PEQ Gains 9.10 GEQ Curves GEQ Q=7.8 ±12dB GEQ Q=7.8 ±6dB GEQ Q=7.8 ±3dB Constant Q Symmetrical Q Proportional Q Downloaded from www.Manualslib.com manuals search engine...
