PRIVATE ONE – TECHNISCHE DOKUMENTATION Page 5

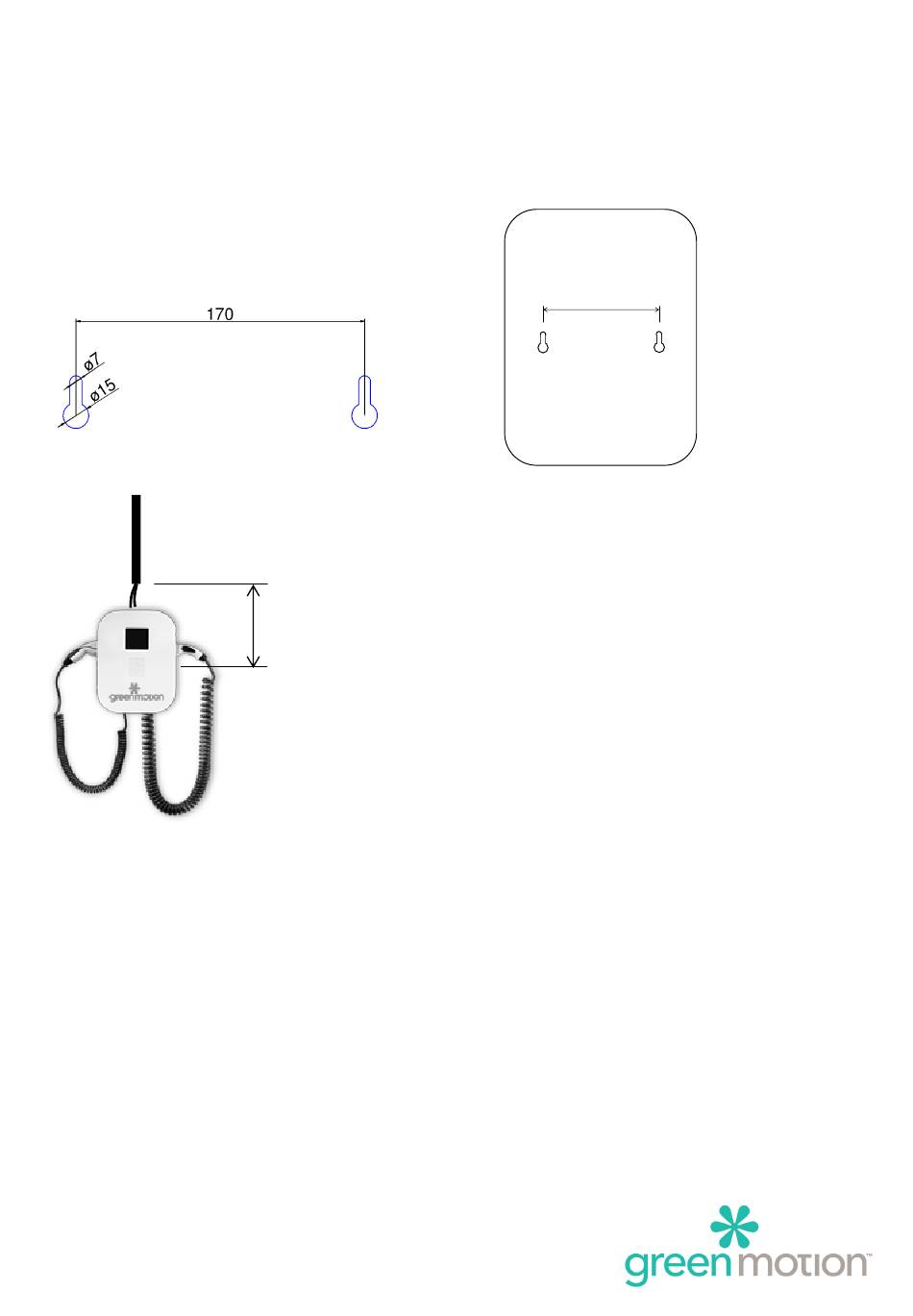

2.1.2 Befestigung an der Mauer

Befestigung durch zwei Schrauben mit einem Durchmesser von weniger als 7 mm mit einem
Zwischenraum von 17 cm bei einer Höhe von 135 cm vom Boden.
Die Stromzufuhr und das Stromnetz können über oder unter der Ladestation mit einem Abstand von
23 cm von den Befestigungspunkten gelegt werden. Sie benötigen eine Kabelreserve von 50 cm.
170mm
30cm
2.2

Elektrischer Anschluss

Die Ladestationen können gemäss dem Standard-Schaltplan oder gemäss der Norm Renault ZE
READY mit der Schalttafel verbunden werden.
Sämtliche Installationsarbeiten müssen von einem zugelassenen Elektriker durchgeführt werden.
