PRIVATE ONE – TECHNISCHE DOKUMENTATION
1.2
Masse und Gewicht
Breite
Höhe
Tiefe
Höhe Standfuss
Gesamthöhe
Gewicht Ladestation
Gewicht Standfuss
2 INSTALLATION
2.1
Befestigung
2.1.1 Befestigung am Boden (optional)
Befestigung durch 4 Gewindestangen Inox M8 auf einem Betonsockel von mindestens 350 x 350 mm.
Stromzufuhr mittig, Abstand von 1,5 m vom Boden.

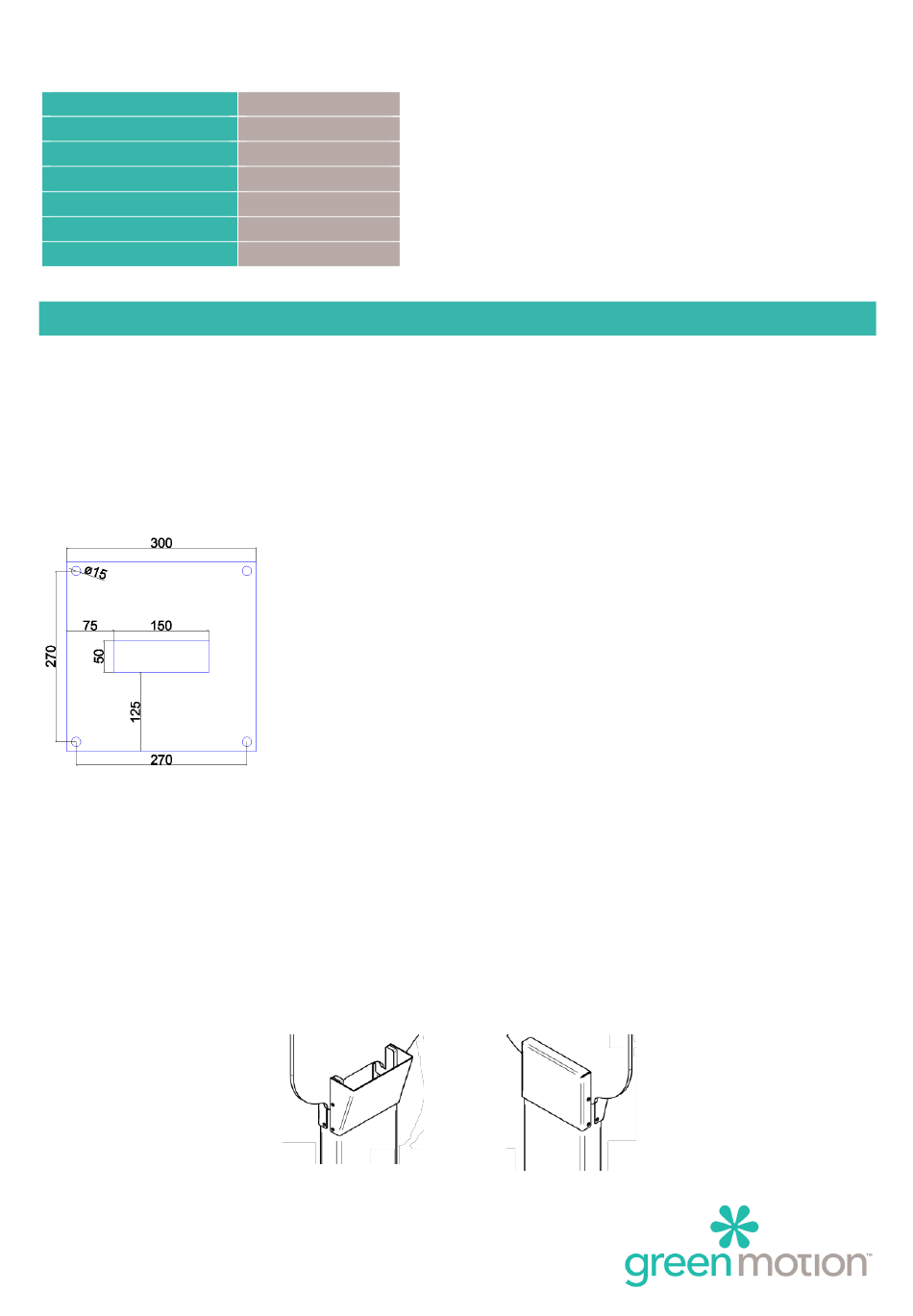

Skizze der Ladestation am Boden (Einheit: mm):
Die Ladestation sollte mit Edelstahlschrauben M6 an der Säule befestigt werden. Danach sollte die
Kabelabdeckung mit Edelstahlschrauben M3 an der Säule montiert werden. Es gibt 2
Kabelabdeckungsmodelle:
1.
Kabelabdeckung zum Schutz der Kabel unter der Ladestation.
2.
Kabelabdeckung zur Montage an der Oberseite der Säule, falls keine Ladestation vorhanden
ist.
340 mm
480 mm
135 mm
1150 mm
1580 mm
17 Kg max
30 Kg max
1.
2.
Page 4
