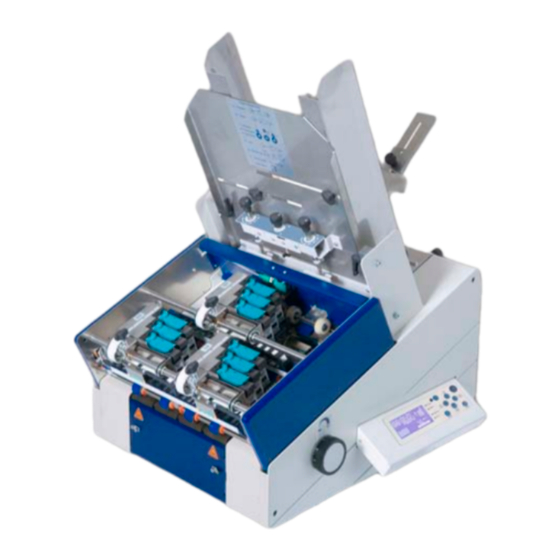

Neopost AS-960 HD Bedienungsanleitung

Neopost AS-960 HD Bedienungsanleitung

Direktadressierer
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
as-960 Hd
as-990 Hd
direktadressierer
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Neopost AS-960 HD

Inhaltszusammenfassung für Neopost AS-960 HD

  • Seite 1 Hd as-990 Hd direktadressierer Bedienungsanleitung...
  • Seite 2 Die in der vorliegenden Bedienungsanleitung dargestellten Produkte entsprechen den An- forderungen der Richtlinie Nr. 2006/42/EG und der Richtlinie 2004/108/EG. Neopost hat einen Recyclingsdienst für alte und unbrauchbar gewordene Frankiermas- chinen entwickelt. Tragen Sie zum Umwelts- chutz bei und informieren Sie sich auf unserer Webseite oder wenden Sie sich direkt an uns.

  • Seite 3: Herstelleradresse

    Verwendung der Optionen oder des Zubehörs ergeben, bei denen es sich nicht um Originalprodukte handelt oder die nicht über die ausdrückliche Genehmigung des Herstellers verfügen. Pos: 3 /[Allgemeines]/0.0a_Note_Trademarks+Manufacturer Address NEOPOST @ 1\mod_1256739001883_21372.doc @ 22053 @ Markenhinweis: HP ist eine eingetragene Marke der Hewlett-Packard Company.

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Einführung................10 1.1 Piktogramme .................10 1.2 Hinweise zur Verwendung dieser Anleitung.........10 1.3 Begriffe und Abkürzungen............11 1.4 Systemanforderungen .............11 Sicherheitshinweise ..............12 2.1 Allgemeine Sicherheitshinweise ..........12 2.2 Sicherheitshinweis zu den Tintenpatronen ........14 2.3 Standort des Druckers.............15 2.4 Entsorgung ................15 Lieferumfang und Aufbau ............16 3.1 Lieferumfang .................16 3.2 Lieferung................17 3.3 Geräteübersicht..............20...
  • Seite 5 Vorgehensweise beim Lesen eines Warnmeldungseintrags ..138 8.4.2 Weitere Fehlermeldungen ..........145 8.5 Technische Unterstützung............149 Verbrauchsmaterialien und Zubehör ........150 9.1 Verbrauchsmaterialien ............150 9.1.1 Tintenpatronen für Neopost Adressdrucker ......150 9.1.2 Reinigungstücher ............. 151 9.2 Zubehör ................152 Bedienungsanleitung Version 3.1...
  • Seite 6 Rollenunterstützungsvorrichtung ........153 9.2.3 Universeller Papierkorb .............154 9.2.4 POM-Separierrollen............155 9.3 Zusatzgeräte................ 156 9.3.1 Transportband Neopost CS-800 ..........156 10 Technische Daten ..............157 11 Anhang ................... 159 11.1 Wie man vollständig die Druckertreiber aus Windows Vista und Windows 7 entfernt ..............159 11.2 Wie man vollständig die Druckertreiber aus Windows XP und...
  • Seite 7 Abbildungsverzeichnis Abbildung 1: Anheben des Druckers aus der Kiste, Transportsicherungen ....... 18 Abbildung 2: Entfernen der Transportsicherungen, Seitenansichten ....... 19 Abbildung 3: Überblick .................... 20 Abbildung 4: Separierrollen, passive Rollen ..............21 Abbildung 5: Überblick (zusammengebaut) ..............22 Abbildung 6: Montieren des Stapelanlageblechs ............24 Abbildung 7: Montierte Papierzuführungsrampe ............
  • Seite 8 Abbildung 36: Simult. DruckUnits service print ............91 Abbildung 37: Muster A................... 92 Abbildung 38: Muster A mit Defekten ................ 92 Abbildung 39: Patronenkontakte ................93 Abbildung 40: Muster B................... 93 Abbildung 41: Muster C................... 94 Abbildung 42: Ausdruck des Zeichensatzes ..............94 Abbildung 43: Ausdruck der Druckereinstellungen............
  • Seite 9 Abbildung 72: Neue Hardware gefunden ..............162 Abbildung 73: Assistent für das Suchen neuer Hardware ..........162 Abbildung 74: Geräte Manager ................165 Abbildung 75: Geräteeigenschaften - Details ............165 Abbildung 76: Eingabeaufforderung Meldung OK............166 Abbildung 77: Eingabeaufforderung Meldung NICHT OK ..........167 Abbildung 78: Montierte Ablageplatte..............

  • Seite 10: Einführung

    Einführung Es wird empfohlen, die Bedienungsanleitung und die Sicherheitshinweise sorgfältig durchzulesen und zu befolgen, um sowohl eine lange Nutzungsdauer und seiner Komponenten sowie sichere Nutzungsbedingungen sicherzustellen. Beachten Sie immer alle Warnungen und Hinweise, die an dem Gerät angebracht oder aufgedruckt sind. Alle Personen, die dieses Gerät bedienen, müssen mit der Bedienungsanleitung vertraut sein.

  • Seite 11: Begriffe Und Abkürzungen

    1.3 Begriffe und Abkürzungen In dieser werden die folgenden Begriffe und Abkürzungen verwendet • Tintenpatrone = Patrone = P, P1, P2, P3 • Druckeinheit = Einheit = U, U1, U2 Eine Druckeinheit besteht immer aus drei Tintenpatronen. • Druckmedienbreite = Ausdehnung des Druckmediums in der Transportrichtung. •...

  • Seite 12: Sicherheitshinweise

    Sicherheitshinweise Lesen Sie die folgenden Anweisungen vor der ersten Inbetriebnahme zu Ihrer eigenen Sicherheit und zum sicheren Betrieb des durch. Beachten Sie immer sämtliche Warnungen Anweisungen, direkt Gerät angebracht sind. Halten diese Bedienungsanleitung bereit, damit Sie sie jederzeit bei Fragen oder Problemen heranziehen können.
  • Seite 13 Pos: 18 /Bedienungsanleitungen/Geräte neutral/2.1h_Allgemeine Sicherheitshinweise_Hinweis Service @ 0\mod_1242737415895_21372.doc @ 21452 @ Bei sämtlichen Fragen zum Service und zur Reparatur wenden Sie sich an Ihren autorisierten Neopost Händler oder Servicepartner. Auf diese Weise stellen Sie die Betriebssicherheit des Geräts sicher. Pos: 19 /Bedienungsanleitungen/Geräte spezifisch/Drucker/2.2_Ü2_Ink safety notice @ 1\mod_1260870536312_21372.doc @ 22145 @ 2...

  • Seite 14: Sicherheitshinweis Zu Den Tintenpatronen

    2.2 Sicherheitshinweis zu den Tintenpatronen Bewahren Sie die Tintenpatronen für Kinder unzugänglich auf. Wenn die Tinte mit der Haut in Berührung kommt, spülen Sie die Tinte sofort unter laufendem Wasser ab. Falls die Tinte in Ihre Augen kommt, spülen Sie sie sofort mit viel Wasser aus. •...

  • Seite 15: Standort Des Druckers

    2.3 Standort des Druckers Beachten Sie beim Aufstellen des Geräts, dass es auf einer glatten und ebenen Fläche stehen muss, die größer als ist. Stellen Sie beim Platzieren des Geräts sicher, dass um das Gerät herum ausreichend Abstand vorhanden ist, damit alle Anschlüsse leicht zugänglich sind. Die Grundfläche für muss ausreichend standfest und tragfähig sein.

  • Seite 16: Lieferumfang Und Aufbau

    Lieferumfang und Aufbau Pos: 23 /Bedienungsanleitungen/Geräte neutral/3.1_Ü2_Scope of delivery @ 0\mod_1250854288313_21372.doc @ 21513 @ 2 3.1 Lieferumfang Pos: 24 /Bedienungsanleitungen/Geräte spezifisch/Drucker/AS-960HD/AS-990HD/3.1_Ü2_Lieferumfang_AS-960/AS-990_USB2.0 @ 2\mod_1269601638544_21372.doc @ 22681 @ • 1x Neopost AS-960HD/AS-990HD -Drucker • 1x CD-ROM mit Software für Adressierungslösungen • 1x Netzkabel •...

  • Seite 17: Lieferung

    3.2 Lieferung Der Neopost AS-960HD/AS-990HD wird in einer entsprechenden Verpackung ausgeliefert, damit das Gerät bei einer normalen Beförderungsart sein Ziel ohne Schäden erreicht. Der Transport und die Lagerung müssen unter geeigneten Bedingungen durchgeführt werden. Das bedeutet, bei einer Umgebungstemperatur zwischen +10°C und +31°C bei einer relativen Luftfeuchtigkeit von 20-80% (nicht kondensierend).

  • Seite 18: Abbildung 1: Anheben Des Druckers Aus Der Kiste, Transportsicherungen

    Heben Sie den Drucker nicht an den Druckeinheitenschienen an. Lackierter Bereich Transportsicherung zum Anheben des Druckers Abbildung 1: Anheben des Druckers aus der Kiste, Transportsicherungen Entfernen der • Vor der Verwendung des Druckers müssen die beiden Transportsicherungen zusätzlichen Transportsicherungen auf beiden Seiten entfernt werden.

  • Seite 19: Abbildung 2: Entfernen Der Transportsicherungen, Seitenansichten

    Lösen Sie die Kreuzschlitzschrauben, und entfernen Sie die Transportsicherungen. Drehen Sie das Einstellrad für die Stärke nicht, bevor alle Transportsicher Abbildung entfernt wurden! Abbildung 2: Entfernen der Transportsicherungen, Seitenansichten Pos: 27 /Bedienungsanleitungen/Geräte neutral/3.2_Delivery_mit Transportsicherung_AS-960/990/OrbitBase/3060A/2060/Base @ 2\mod_1271945715904_21372.doc @ 22779 @ Bitte bewahren Sie die Verpackung und die Transportsicherungen auf, für den Fall dass der Drucker erneut verschickt werden sollte.

  • Seite 20: Geräteübersicht

    3.3 Geräteübersicht Pos: 29 /Bedienungsanleitungen/Geräte spezifisch/Drucker/AS-960HD/AS-990HD/3.3_Geräteübersicht_AS-960/AS-990_USB_2.0 @ 3\mod_1296822265090_21372.doc @ 30001 @ Abbildung 3: Überblick Stapelanlageblech USB 2.0-Schnittstelle zum PC zum Senden der Druckdaten Anlagewinkel Serielle Schnittstelle zum PC für Statusrückmeldungen und Servicezwecke Einstellrad für die Stärke Ethernet (TCP/IP) Schnittstelle zum PC zum Senden der Druckdaten Bedienfeld mit Anzeige Ein-/Ausschalter...

  • Seite 21: Abbildung 4: Separierrollen, Passive Rollen

    Abbildung 4: Separierrollen, passive Rollen Bedienungsanleitung Version 3.1...

  • Seite 22: Abbildung 5: Überblick (Zusammengebaut)

    Abbildung 5: Überblick (zusammengebaut) Flügelschrauben der Anlagewinkel Druckeinheitenschiene Spannhebel Flügelschrauben für Druckeinheit Separierjustierknopf Sandrollen Separierfeststellgriff Erdungskontakt Papiersensor Seitenfläche Druckeinheit Kontaktrollen Tintenpatronen Pos: 30 /Bedienungsanleitungen/Geräte neutral/3.3_Ü2_Assembly @ 1\mod_1264168442358_21372.doc @ 22286 @ Bedienungsanleitung Version 3.1...

  • Seite 23: Aufstellung

    3.4 Aufstellung Pos: 31 /Bedienungsanleitungen/Geräte neutral/3.3.1_Ü3_Connecting the power cable @ 1\mod_1264168527578_21372.doc @ 22287 @ 3 3.4.1 Anschließen des Netzkabels Pos: 32 /Bedienungsanleitungen/Geräte neutral/5.2b_Warnhinweis Netzkabel @ 0\mod_1246016358876_21372.doc @ 21465 @ Netzkabel Achtung! Das Gerät darf nur an Anschlussdosen mit integriertem Schutzkontakt (Erdung) angeschlossen werden! Vergewissern Sie sich, dass der Ein-/Ausschalter ausgeschaltet ist.

  • Seite 24: Abbildung 6: Montieren Des Stapelanlageblechs

    Block Spann- hebel Stift Obere Stift- position Abbildung 6: Montieren des Stapelanlageblechs Umbau des Stapelanlageblech für die Zuführung dicker Materialien Das gesamte Stapelanlageblech kann für Materialien, die dicker als 6 mm sind, in einer höheren Position angebracht werden. Schrauben Sie einfach den Metallblock heraus (mit den daran befindlichen Spannhebeln) und montieren Sie ihn in den oberen Löchern in der Seitenfläche (siehe Abbildung 6).

  • Seite 25: Abbildung 7: Montierte Papierzuführungsrampe

    Kleiner Winkel Rändelgriff Flexibles Blatt Abbildung 7: Montierte Papierzuführungsrampe Pos: 34 /Bedienungsanleitungen/Geräte neutral/4.0_Ü1_Description of device @ 0\mod_1246003073544_21372.doc @ 21459 @ 1 Bedienungsanleitung Version 3.1...

  • Seite 26: Gerätebeschreibung

    Gerätebeschreibung Pos: 35 /Bedienungsanleitungen/Geräte spezifisch/Drucker/AS-960HD/AS-990HD/4.1_Different Printer Versions_AS-960/AS-990/AS-990LOG @ 2\mod_1275461481545_21372.doc @ 22883 @ Diese Bedienungsanleitung ist für den AS-960HD- und den Bedienungsanleitung AS-960HD- Drucker gültig. Diese Modelle unterscheiden sich hinsichtlich der Anzahl der Anzahl der Tintenpatronen (siehe Abbildung 8 und Abbildung 9). Für den AS-990HD-Drucker ist auch eine LOG-Version (Logistik) verfügbar (siehe nachfolgenden Hinweis).

  • Seite 27: Anwendungsbereich

    4.1 Anwendungsbereich Pos: 37 /Bedienungsanleitungen/Geräte spezifisch/Drucker/AS-960HD/AS-990HD/4.2_Anwendungsgebiete_AS-960/AS-990 @ 2\mod_1271945469914_21372.doc @ 22778 @ Der Neopost AS-960HD/AS-990HD ist ein Tintenstrahldrucker mit hoher Schriftartqualität. Das Hauptanwendungsgebiet ist das Drucken von Massensendungen mit Adresse und Grafiken oder postalischen Elementen. Die Anwendung ist jedoch nicht auf diesen Zweck beschränkt.

  • Seite 28: Das Bedienfeld

    4.3 Das Bedienfeld Pos: 41 /Bedienungsanleitungen/Geräte spezifisch/Drucker/4.4_Operator_Panel @ 2\mod_1265967728349_21372.doc @ 22485 @ Abbildung 10: Das Bedienfeld Das Bedienfeld wird verwendet, um häufig verwendete Funktionen einfach zu aktivieren und Informationen in der Hauptanzeige auszuwählen. Das Bedienfeld wird auch zum Navigieren in den Druckermenüs verwendet, um Drucker- oder Layouteinstellungen zu ändern, Testmodi auszuführen oder bestimmte Druckerstatistiken nachzuschlagen.

  • Seite 29: Tastenfeld

    4.3.1 Tastenfeld Nachfolgend finden Sie eine Erläuterung dazu, wie die verschiedenen Tasten des Tastenfelds funktionieren: Taste Hauptfunktion OK (Online) Schaltet den Drucker online und bestätigt eine Auswahl in einem Menü. Cancel (Offline) Schaltet den Drucker offline und verlässt die aktuelle Menüebene.
  • Seite 30 messen) gemessene Größe wird in der Anzeige angezeigt. (Lang) Der Drucker zeigt PAPIERBREITE: (L) an, dann führt er eine Seite zu und misst die Größe der Seite. Die gemessene Größe wird in der Anzeige angezeigt. Das (L) gibt an, dass die gemessene Seitengröße im Drucker gesperrt wird, damit die Seitengröße nicht von einem PC-Programm geändert werden kann.

  • Seite 31: Hauptanzeige

    4.3.2 Hauptanzeige Die Hauptanzeige bietet auf einen Blick die wichtigsten Informationen zum aktuellen Druckauftrag. Pos: 44 /Bedienungsanleitungen/Geräte spezifisch/Drucker/4.4.3_Main_Display_Fixed_Head_6_cartridges_AS3060A/OrbitBase/960/990_ONLY 619 @ 3\mod_1301663239066_21372.doc @ 31024 @ J o b z a e h l e r : 1 2 3 4 5 6 7 ←...
  • Seite 32 anzuzeigen, zurückgestellt werden soll, drücken Sie dann die Taste OK . Bestätigen Sie das Zurückstellen durch Auswahl von Yes und erneutes Drücken der Taste OK . 2: Patronenkosten und Reichweite Diese Zeile enthält eine der folgenden Informationen: der Patrone InkCosts/Job: Berechnet und zeigt die Tintenpatronenkosten für den aktuellen Druckauftrag in der festgelegten Währung an.
  • Seite 33 diese Zeile und drücken die Taste mit dem nach rechts oder nach links gerichteten Pfeil , um die Qualität ändern. Beachten Sie, dass ausgewählte Druckqualität maximale Geschwindigkeit des Geräts bestimmt. Diese Einstellung kann gesperrt werden, sodass eine vom PC gesendete Druckqualitätseinstellung ignoriert wird.
  • Seite 34 es können Änderungen an den Druckereinstellungen vorgenommen werden, wenn der Drucker den Status Offline aufweist. Wechsel von Online zu Offline: Drücken Sie die Taste Cancel Wechsel von Offline zu Online: Markieren Sie diese Zeile (Zeile 8) in der Hauptansicht (siehe Abbildung 11 oben), indem Sie die Taste Cancel oder die Taste mit dem nach unten gerichteten Pfeil...

  • Seite 35: Inbetriebnahme Des Geräts

    Pos: 47 /Bedienungsanleitungen/Geräte spezifisch/Drucker/5.0_print_first_test_page @ 1\mod_1263302633152_21372.doc @ 22230 @ In diesem Abschnitt werden alle Schritte beschrieben, die zum Drucken der ersten Testseite mit dem Neopost AS-960HD/AS-990HD erforderlich sind. Pos: 48 /Bedienungsanleitungen/Geräte neutral/5.2d_Ü2_How to power-on the device @ 0\mod_1250856526091_21372.doc @ 21521 @ 2 5.1 Einschalten des Geräts...

  • Seite 36: Vorgehensweise Beim Einsetzen Der Tintenpatronen

    5.2 Vorgehensweise beim Einsetzen der Tintenpatronen Pos: 51 /Bedienungsanleitungen/Geräte spezifisch/Drucker/5.2b_How to install the ink cartridge_Allgemein @ 1\mod_1261387630600_21372.doc @ 22214 @ Einsetzen der Patrone Ein Hebel stellt einen festen Kontakt zwischen der Tintenpatrone und der Elektronik des AS-960HD/AS-990HD sicher. Drücken Sie die Tintenpatrone nicht gewaltsam von Hand in die Endposition Abbildung 12: Einsetzen der Farbkartusche Abbildung 13: Halterungshebel arretieren...

  • Seite 37: Einrichten Des Papiertransports

    Tintenpatronen Es wird empfohlen, nur unterstützte Neopost-Tinten für diesen Drucker zu verwenden. Nachgefüllte Patronen können zu einer schlechten Druckqualität und einer Beschädigung des Druckers führen. Informationen zu geeigneten Tintenpatronen finden Sie in Kapitel 8.1 auf Seite 141. Pos: 52 /Bedienungsanleitungen/Geräte spezifisch/Drucker/AS-960HD/AS-990HD/5.3_How to set up the paper transport_AS-960/AS-990 @ 2\mod_1271945307091_21372.doc @ 22767 @ 2 5.3 Einrichten des Papiertransports...

  • Seite 38: Justieren Der Papiervereinzelung

    5.3.1 Justieren der Papiervereinzelung Anpassen der • Lösen Sie die Flügelschrauben der Papierseitenführungen, und Separierrollen drücken Sie diese ganz nach außen (siehe Abbildung 14) an die • Überzeugen Sie sich davon, dass die beiden äußeren Justierknöpfe Materialstärke (F2) des Separiersystems zentriert sind ( ••• -Position ). Entsperren Sie das Separiersystem, indem Sie den Separierfeststellgriff (F3) im Uhrzeigersinn drehen (siehe Abbildung 15).

  • Seite 39: Abbildung 14: Separiersystem

    der Trennung erweitern oder anziehen, während die Zuführung ausgeführt wird. Dies ist z. B. bei der Zuführung ungleichmäßiger Produkte hilfreich (beispielsweise gefüllte Kuverts) oder wenn das Material am Ausgang der Zuführung verzogen wird. Abbildung 14: Separiersystem Abbildung 15: Abbildung 16: Abbildung 17: Separiersystemjustierung I Separiersystemjustierung II...

  • Seite 40: Justieren Der Anlagewinkel Und Der Zuführungsrampe

    5.3.2 Justieren der Anlagewinkel und der Zuführungsrampe Justieren der Überprüfen Sie, ob das zu verarbeitende Material der Länge Anlagewinkel oder der Breite nach in die Zuführung eingelegt wird. • Legen Sie einen kleinen Stapel von Produkten mittig in die Zuführung ein. •...

  • Seite 41: Abbildung 18: Justieren Der Papierzuführungsrampe Und Der Führung, Seitenansicht

    Abbildung 18: Justieren der Abbildung 19: Den Stapel mit Papierzuführungsrampe und der Führung, ausgefächertem Material füllen, Seitenansicht Seitenansicht Auffüllen des • Sofern noch nicht geschehen, fächern Sie einen kleinen Stapel von Papierstapels Produkten (etwa 25 mm) aus und legen ihn zwischen die Papierseitenführungen (F7) ein.

  • Seite 42: Vorgehensweise Beim Anpassen Des Druckers An Die Materialstärke

    5.3.3 Vorgehensweise beim Anpassen des Druckers an die Materialstärke Justieren der Um eine scharfe und saubere Druckqualität und einen sicheren Materialstärke Materialtransport sicherzustellen, müssen Sie den Abstand zwischen den Druckeinheiten und dem Material justieren. Diese Einstellung kann in einem Bereich von 10 mm angewendet werden. •...

  • Seite 43: Positionieren Des Druckbereichs

    5.3.4 Positionieren des Druckbereichs Positionieren Die vertikale Position des Druckbereichs muss manuell eingerichtet des vertikalen werden. Druckbereichs • Lösen Sie die Flügelschraube der einzelnen Druckeinheiten und verschieben Sie die Einheit entlang der Druckeinheitenschiene an die gewünschte Position. • Als Referenz für die Position des Druckbereichs kann das Lineal verwendet werden.

  • Seite 44: Abbildung 22: Nicht Bedruckbarer Bereich As-960Hd, Draufsicht

    Druckeinheit 1 Entsprechender Druckbereich Produkt (Kuvert) Nicht bedruckbare Bereiche Abbildung 22: Nicht bedruckbarer Bereich AS-960HD, Draufsicht Druckeinheit 1 Entsprechender Druckbereich Produkt (Kuvert) Nicht bedruckbare Bereiche Abbildung 23: Nicht bedruckbarer Bereich AS-990HD, Draufsicht Bedienungsanleitung Version 3.1...

  • Seite 45: Abbildung 24: Druckbarer Bereich As-960Hd Einheit 1/2

    Druckbereich NeopostAS-960HD Druckbereich Neopost AS-990HD Druckeinheit 1/2 Druckeinheit 2 Transportrichtung Abbildung 24: Druckbarer Bereich Abbildung 25: Druckbarer Bereich AS-960HD Einheit 1/2 AS-990HD Einheit 2 Das graue Feld zeigt den druckbaren Bereich Das graue Feld zeigt den druckbaren Bereich auf einem 500 381 mm breitem Papier...

  • Seite 46: Abbildung 27: Positionieren Der Sandrollen Außerhalb Des Druckbilds

    Positionieren Die Maschine ist mit acht separaten Sandrollen (vier an jeder der Sandrollen Druckeinheitenschiene) ausgestattet, die das Papier aus dem Drucker herausbefördern. Ihre vertikale Position kann an den Druckbereich angepasst werden. • Schieben Sie die Rollen entlang der Schiene an eine Position, an der sie den Papiertransport gemäß...

  • Seite 47: Vorgehensweise Beim Messen Der Druckmaterialgröße

    5.4 Vorgehensweise beim Messen der Druckmaterialgröße Der Drucker kontrolliert ständig die Größe der zugeführten Produkte. Daher muss der AS- 960HD/AS-990HD am Anfang eines neuen Druckauftrags die Abmessungen des Papiers kennen. Abmessungen können entweder manuell gemessen oder einer Softwareanwendung gesendet werden. Die Abmessungen werden solange im Speicher des Druckers als Referenzwerte gespeichert, bis neue Abmessungen gemessen werden.

  • Seite 48: Vorgehensweise

    5.5 Vorgehensweise beim Festlegen Druckrichtung (Ausrichtung) Abhängig von der Richtung, in der die Produkte dem Drucker zugeführt werden, kann es erforderlich sein, die Richtung des Druckbilds um 180° zu drehen. Der AS-960HD/AS-990HD verfügt über eine integrierte Funktion, die das Druckbild automatisch um 180° dreht. Diese Anpassung kann entweder direkt im Druckermenü, in der Softwareanwendung, mit der Daten an den Drucker gesendet werden, oder im Druckertreiber festgelegt werden.

  • Seite 49: Vorgehensweise Beim Durchführen Eines Testdrucks

    5.6 Vorgehensweise beim Durchführen eines Testdrucks Die Testdruckfunktion ermöglicht einen schnellen Test der Druckereinstellungen. Mithilfe des Testdrucks erhalten Sie auch einen schnellen Eindruck von der Druckqualität der eingesetzten Farbkartuschen. Damit diese Funktion verwendet werden kann, ist kein Anschluss an einen PC erforderlich. Sie können die folgende Tastenkombination (Offline-Modus) verwenden: Quick + Pfeil nach oben = TESTDRUCK (mehrere Seiten, zum Abbrechen die Taste...

  • Seite 50: Druckermenü (Firmware V4.8)

    Druckermenü (Firmware V4.8) Pos: 63 /Bedienungsanleitungen/Geräte spezifisch/Drucker/6.0_Introduction_Printer_Menu @ 2\mod_1265890955551_21372.doc @ 22473 @ Dieses Kapitel bietet einen Überblick über die Menüstruktur des AS-960HD/AS-990HD und Beschreibungen der einzelnen Menüeinträge. Dem nachstehenden Index können Sie die Seitennummern der einzelnen Menüeinträge sowie die Struktur des Druckermenüs entnehmen. Die Einrückung der Menüeinträge zeigt deren Position im Menü...
  • Seite 51 RESET TINTENSTAND ................. 69 KONFIG.TINTENKOS................69 WAERMEN PATRONE ................70 VORWAERMEN PATR................70 FEHLERBEHANDLUNG ..................71 FEHLER PC SCHRIFT................71 SETZE PAPIER TOL................71 TINTE LEER..................72 HUPE ....................72 AUTOM.SEITE WDHLG ................ 73 AUFTRAGSKONFIG.......................74 DRUCKQUALITAET ....................74 TRANSPORT PARAM..................... 75 PAPIERGESCHW.
  • Seite 52 USB rev.:..................88 PCBA: ....................88 Batch: ....................88 IP ....................88 Port No.:................... 88 MAC:....................88 SN ....................89 GW ....................89 Monitor: ................... 89 Einzug :.................... 89 Tint.Pak:................... 89 SERVICEDRUCKE ....................90 Buendigkeit Horiz................90 Buendigkeit Vert................90 Encoder Druck ...................

  • Seite 53: Quick Menu

    QUICK MENU Die Quick Taste öffnet das folgende Menü: Pos: 64.3 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Quick Menü/Ü2_6001_PRINTER RESET_FW_4.8 @ 3\mod_1287746467437_21372.doc @ 27911 @ DRUCKER RESET DRUCKER RESET wird dazu benutzt einen laufenden Druckjob abzubrechen. Bei diesem Vorgang werden zuerst alle noch ausstehenden Daten vom PC (Daten im Spooler) gelöscht und anschließend wird der Drucker interne Speicher gelöscht.

  • Seite 54: Warteschl.loeschen

    WARTESCHL.LOESCHEN löscht alle Daten Drucker internen Pufferspeicher. Noch WARTESCHL.LOESCHEN ausstehende Daten, welche noch nicht von der PC Anwendung abgeschickt wurden, werden nicht gelöscht! • Wählen sie WARTESCHL.LOESCHEN im QUICK MENU Menü und drücken sie dir Ok Taste. WARTESCHL.LOESCHEN während eines Druckjobs Führen sie WARTESCHL.LOESCHEN nur durch, wenn die PC Anwendung alle Daten des Druckjobs abgeschickt hat.

  • Seite 55: Papierlaenge Messen

    PAPIERLAENGE MESSEN Der Drucker misst die Länge des Papiers in Durchlaufrichtung. Legen sie dazu ein einzelnes Exemplar in den Anleger des Druckers. Nach der Messung zeigt der Drucker die gemessene Länge im Display an. Wenn sie die gemessene Länge im Drucker sperren möchten halten sie die Ok Taste für drei Sekunden gedrückt.

  • Seite 56: Einzel Testdruck

    EINZEL TESTDRUCK Der Drucker druckt eine einzelne Testseite des eingestellten Testdrucks. Welcher Testdruck aktuell eingestellt ist können sie im Menü SERVICE > WAEHLE TESTDRUCK nachsehen. • Wählen sie EINZEL TESTDRUCK im QUICK MENU, aus und drücken sie die Ok Taste. Sie können auch folgende Tastenkombination verwenden: Quick + Pfeil nach oben Taste...

  • Seite 57: Geschwindig.messen

    Mit dieser Funktion können sie eine Patronen-Reinigung durchführen Dabei feuern alle Düsen der Patronen eine kleine Menge Tinte in die dafür vorgesehenen Schlitze unter den Druckeinheiten. Mit dieser Funktion können verstopft Düsen der Patronen gereinigt werden. Tintenflecken Stellen sie sicher, dass sich alle Druckeinheiten über den Schlitzen befinden, bevor sie diese Reinigung ausführen.

  • Seite 58: Hauptmenue

    HAUPTMENUE Mit der Home Taste öffnen sie das Hauptmenü des Druckers. Im Hauptmenü haben sie Zugriff auf folgende Untermenüs: DRUCKER KONFIG. AUFTRAGSKONFIG. SERVICE SPRACHE EINSTELLUNG Pos: 64.18 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü1/Ü1_1000_Menü_Drucker_PRINTER CONFIG. @ 0\mod_1253108079366_21372.doc @ 21575 @ Bedienungsanleitung Version 3.1...

  • Seite 59: Drucker Konfig

    DRUCKER KONFIG. Pos: 64.19 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü2/Ü2_1100_MAINENANCE @ 0\mod_1254483965167_21372.doc @ 21642 @ WARTUNG Pos: 64.20 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_1101_Auto Clean Heads_830/860/960/990/Orbit/OrbitB @ 0\mod_1254489902659_21372.doc @ 21655 @ AUT.CLEAN HEADS Mit dieser Funktion können sie einen Reinigungsdruck aktivieren, der immer vor der ersten Seite eines neuen Druckjobs durchgeführt wird.

  • Seite 60: Abbildung 29: Duesen Aktivieren Funktion

    DUESEN AKTIVIEREN Hier können sie die DUESEN AKTIVIEREN Wartungsfunktion aktivieren. Mit dieser Funktion kann das Antrocknen der Tinte innerhalb der Düsen verhindert werden. Während eines Druckjobs kann es vorkommen, dass manche Düsen der Tintenpatrone nicht auf jeder Seite genutzt werden. Zum Beispiel, wenn die meisten Adressen eines Druckjobs aus 5 Textzeilen bestehen aber einige wenige Adressen aus 6 Textzeilen bestehen.

  • Seite 61: Abbildung 30: Korrekturdruck

    JUSTIERUNGEN Pos: 64.25 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_1303_ADJUSTMENT STEPS @ 0\mod_1254483974277_21372.doc @ 21645 @ SCHRITT-EINSTELLUNG Pos: 64.26 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü4_130301_PRINT CORR. PATT._AS-960/990 @ 0\mod_1254834673494_21372.doc @ 21695 @ KORREKTURDRUCK Dieser Korrekturdruck erlaubt es auf einfache Art den richtigen Korrekturwert für die Ausrichtung von zwei Patronen zueinander zu ermitteln. Durch Drücken der Ok Taste wird der Korrekturdruck gestartet.

  • Seite 62: Abbildung 31: Horizontale Korrektur U1-U2

    KORR. U1-U2 diesem Menü kann Korrektur horizontale Ausrichtung zwischen Druckeinheiten U1 und U2, eingestellt werden. Diese Korrektur ist notwendig wenn Abweichungen in der Horizontalen Ausrichtung zwischen den beiden Druckeinheiten sichtbar werden. Die Korrektur kann in Schritten von +50 bis -50 eingestellt werden. Ein Schritt entspricht dabei 0,08 mm (1/300’’).

  • Seite 63: Korr. U2-U3

    KORR. U2-U3 Die horizontale Korrektur zwischen den Druckeinheiten U2-U3 wird auf die gleiche Art und Weise eingestellt wie für die Druckeinheiten U1-U2 beschrieben. Unter KORR. U1-U2 ist die Einstellung beschrieben. Standardwert: 0 Pos: 64.30 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü4_130305_CORR. U1 C1-2 @ 0\mod_1254842369629_21372.doc @ 21707 @ KORR.

  • Seite 64: Korr. U2 P5-P6

    KORR. U2 P5-P6 Gleiche Funktion wie KORR. U1 P1-P2. Standardwert: 0 KORR. U3 P7-P8 Gleiche Funktion wie KORR. U1 P1-P2. Standardwert: 0 KORR. U3 P8-P9 Gleiche Funktion wie KORR. U1 P1-P2. Standardwert: 0 Pos: 64.34 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_1304_Adjust TOF_Fixed_Head @ 1\mod_1260517437834_21372.doc @ 22133 @ Bedienungsanleitung Version 3.1...

  • Seite 65: Abbildung 32: Justage Ls

    JUSTAGE LS Die Lichtschranke (LS) (der Papier Sensor) erkennt die Vorder- und die Hinterkante jedes Druckgutes. Die exakte Positionierung des Druckbildes erfolgt anhand dieser Erkennung. Um eine mögliche Abweichung in der Positionierung zu korrigieren, können sie in diesem Menü einen Korrekturwert einstellen. Um einen Korrekturwert einzustellen drücken sie die Quick und die Pfeil nach oben Tasten zusammen.

  • Seite 66: Grundeinstellung

    GRUNDEINSTELLUNG Alle Einstellungen die in diesem Menü vorgenommen werden gelten für alle Druckaufträge und bleiben nach einem Neustart des Druckers erhalten. Pos: 64.37 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Menü_Drucker_Hinweis_BOOT DEFAULTS settings remain after printer reset @ 2\mod_1275288488760_21372.doc @ 22858 @ GRUNDEINSTELLUNG bleiben nach dem Zurücksetzen des Druckers erhalten Die Einstellungen im GRUNDEINSTELLUNG-Menü...

  • Seite 67: Communication

    COMMUNICATION In diesem Menü wird die Schnittstelle ausgewählt, die für die Kommunikation zwischen Drucker und PC verwendet wird. Wählen Sie die Schnittstelle und drücken Sie die OK Taste. Option Hinweis Die USB Schnitstelle wird verwendet. TCP/IP Die TCP/IP Schnittstelle wird verwendet. dynamic IP fix IP dynamic IP...

  • Seite 68: Tinte

    Tintensorten verwendet, dann wird für jede Tintensorte nur ein Buchstabe direkt über dem jeweiligen Balken angezeigt. (z.B. “v” für Versatile Black). Tinten für Sonderanwendungen Einige Tinten für Sonderanwendungen sind nur nach Freischaltung verfügbar. Bitte wenden sie sich an ihren Händler für weitere Informationen.Neopost Option Hinweis d BLACK DYE Black Dye Tintenpatrone...

  • Seite 69: Reset Tintenstand

    RESET TINTENSTAND Hier können sie den berechneten Tintenstand einer Patrone auf 100% zurücksetzten. Wählen sie ALLE EINHEITEN aus, um den Tintenstand aller Patronen zurückzusetzten. Oder wählen sie einzelne Patronen aus. Das zurücksetzten sollte nur nach dem Einsetzten einer neuen, vollen Patrone durchgeführt werden.

  • Seite 70: Waermen Patrone

    WAERMEN PATRONE Wenn diese Funktion aktiviert ist, werden die Düsen der Druckpatronen auf einer konstanten Betriebstemperatur gehalten. Das Wärmen der Patronen findet statt, sobald die Temperatur der Patronen unter einen bestimmen Wert fällt. Die Betriebstemperatur beeinflusst die Viskosität der Tinte, und ist daher eine wichtige Vorausetzung für eine gute Druckqualität.

  • Seite 71: Fehlerbehandlung

    FEHLERBEHANDLUNG Pos: 64.52 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_1701_SOFT FONT ERROR @ 0\mod_1254908138045_21372.doc @ 21713 @ FEHLER PC SCHRIFT In diesem Menü können sie Einstellen, wie sich der Drucker beim Erkennen eines Fehlers, im vom PC geschickten Zeichensatz, verhält. Option Hinweis Druckforts. Wenn ein Fehler im Zeichensatz erkannt wird, zeigt der Drucker eine Warnmeldung an, unterbricht den aktuellen Druckjob aber nicht.

  • Seite 72: Tinte Leer

    TINTE LEER Wenn der berechnet Tintenstand einen gewissen Wert erreicht hat, kann der Drucker eine Warnmeldung ausgeben oder den Druckvorgang anhalten. Option Note LEERE PATRONE Wenn der Tintenstand diesen Wert erreicht hat, hält Druckforts./Druckstopp er den Druckvorgang an oder er gibt eine nur eine Warnmeldung aus.

  • Seite 73: Autom.seite Wdhlg

    AUTOM.SEITE WDHLG Nach einer Unterbrechung des Druckjobs (z.B. wegen eines Papierstaus) kann der Drucker automatisch die letzte oder die letzten beiden Seiten des Druckjobs nachdrucken. nein, 1 Seite, 2 Seiten Standardwert: nein Doppelt gedruckte Seiten (Datensätze) Bitte prüfen sie ob doppelt gedruckte Seiten vorkommen. Bitte kontrollieren sie die Reihenfolge der gedruckten Seiten nach einer Unterbrechung des Druckjobs.

  • Seite 74: Auftragskonfig

    AUFTRAGSKONFIG. Pos: 64.58 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü2/Ü2_2100_2101_PRINT_QUALITY @ 0\mod_1254485113011_21372.doc @ 21649 @ DRUCKQUALITAET In diesem Menü können sie die Druckqualität einstellen. Die Druckqualität wird in Druckpunkten pro Zoll angegeben (dots per inch / dpi). Jeder der acht einstellbaren Druckqualitäten besteht aus zwei Ziffern. Eine Ziffer vor dem x und eine danach z.B.

  • Seite 75: Transport Param

    TRANSPORT PARAM. Pos: 64.61 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_2201_PAPER SPEED_Only_AS-930/960/990 @ 1\mod_1259769374173_21372.doc @ 22123 @ PAPIERGESCHW. In diesem Menü können sie die Geschwindigkeit des Druckguttransportes einstellen. Bitte beachten sie, dass die Transportgeschwindigkeit von der eingestellten Druckqualität abhängt. . Transportgeschwindigkeit Möglich bei folgenden Druckqualitäten (dpi) 1820 mm/s 358.1 ft./min 1x3, 1x6...

  • Seite 76: Papierspalt

    PAPIERSPALT In diesem Menü kann der Spalt zwischen zwei Produkten (z.B. Kuverts) eingestellt werden. Der Spalt ist hierbei der Abstand zwischen der Hinterkante eines und der Vorderkante des nachfolgenden Produkts. Der Wert sollte vergrößert werden, falls es häufiger zu Unterbrechungen wegen falscher Papierlänge kommt. Diese Einstellung funktioniert nur mit Anlegern deren Geschwindigkeit von Drucksystem aus kontrolliert werden kann.

  • Seite 77: Abbildung 33: Unterschied Nor/Rev

    DRUCKBILD In den folgenden Menüs können sie Einstellungen zum Layout eines Druckjobs direkt im Drucker vornehmen. Nutzer von Microsoft DOS Anwendungen können hier z.B. die Schriftart auswählen. Ausschließlich bei Nur-Text Ausgabe notwendig Beim Einsatz eines modernen Microsoft Windows PCs zusammen mit einer Software Anwendung wie zum Beispiel "Flex Mail"...

  • Seite 78: Abbildung 34:Linker Rand, Transportrichtung

    LINKER RAND In diesem Menü kann der linke Rand des Druckbereiches eingestellt werden. [mm]/[inch]. Abbildung 34:LINKER RAND, Transportrichtung Pos: 64.70 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_2307_OFFSET EDGE_Fixed head @ 0\mod_1254914551284_21372.doc @ 21757 @ RANDABSTAND In diesem Menü kann der allgemein gültige Rand zwischen dem Beginn des Druckbereichs und, der Papierkante (Vorderkante) eingestellt werden.

  • Seite 79: Schrift Konfig

    SCHRIFT KONFIG. Pos: 64.72 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_2401_FONT @ 0\mod_1254914552628_21372.doc @ 21760 @ SCHRIFT In diesem Menü kann eine der 13 Druckerinternen Schriftarten ausgewählt werden. Von einem Microsoft Windows PC aus ist es möglich, alle dort verfügbaren True Type Schriftarten, zu verwenden. Cour12, Cour12bo, Cour12it, Helv07, Helv10, Helv12, Helv12bo, Helv12it, Helv13, LetGot12, TmsRm12, Bru12, OCR-A Standard: Cour12...

  • Seite 80: Papiersensor

    PAPIERSENSOR In diesem Menü können sie die Arbeitsweise des Papiersensors einstellen. Option Hinweis Der Papiersensor (Druckmarkentaster, Lichtschranke) erkennt die Vorderkante und die Hinterkante jedes Produktes. Die Erkennung bleibt über die gesamte Länge des Produkts aktiviert. Die Papierlänge wird überwacht, so das Papierstaus oder Doppeleinzüge erkannt werden können.

  • Seite 81: Dos Modus

    DOS MODUS Pos: 64.79 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_2701_LINE MODE @ 0\mod_1254915736970_21372.doc @ 21770 @ ZEILENMODUS In diesem Menü kann eingestellt werden, nach wie vielen Zeilen auf die nächste Seite (zur nächsten Adresse) umgebrochen werden soll. Diese Einstellung wird nur bei DOS Anwendungen benötigt, die immer eine feste Anzahl an Zeilen pro Seite an den Drucker schicken.

  • Seite 82: Auto.zeilevorschub

    AUTO.ZEILEVORSCHUB In diesem Menü kann eingestellt werden, wir der Drucker die folgenden Steuerzeichen interpretieren soll: CR = Carriage Return (“Druckkopfrücklauf“ / Der Cursor wird zurück an die erste Druckposition der aktuellen Zeile gesetzt.) LF = Line Feed (“Zeilenvorschub” / Setzt den Cursor in die nächste Zeile.) FF = Form Feed (“Seitenvorschub”...

  • Seite 83: Service

    SERVICE Pos: 64.86 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü2/Ü2_3100_SELECT TEST PATT. @ 0\mod_1254837069267_21372.doc @ 21696 @ WAEHLE TESTDRUCK Pos: 64.87 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3101_SELECT TEST PATT. @ 0\mod_1254916093984_21372.doc @ 21785 @ Hier können sie zwischen den beiden Standardtestdrucken wählen. Der gewählte Testdruck wird verwendet, wenn die Testdruckfunktion benutzt wird (Tastenkombination Quick Taste + Pfeil nach oben Taste).

  • Seite 84: Nv-Ram Endl

    NV-Ram Endl Der Drucker testet seinen internen Speicher. Pos: 64.94 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3212_Encoder @ 0\mod_1254916090905_21372.doc @ 21781 @ Encoder Der Drucker startet den Transport und prüft die Encodersignale Pos: 64.95 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3214_Speed Measurement_All_Printers_except_Orbit @ 1\mod_1255683471390_21372.doc @ 21973 @ Geschwindigkeit Mit dieser Funktion kann die aktuell eingestellte Transportgeschwindigkeit geprüft werden.

  • Seite 85: Papier Sensor

    Papier Sensor Mit dieser Funktion kann der Status des Papiersensors (Druckmarkentatster) getestet werden. Status Hinweis Lichtschranke frei Der Sensor erkennt kein Material. Lichtschr. bedeckt Der Sensor erkennt Material. Pos: 64.101 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3220_Sensor&Paper Run @ 1\mod_1255684001736_21372.doc @ 21978 @ Sensor&Papierlauf Der Drucker startet den Transport und den Anleger, dabei zählt er alle Signale (= Materialien) des Papiersensors (Druckermarkentaster).

  • Seite 86: Vorwaermen

    Pos: 64.103 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3235_Prewarming @ 1\mod_1255684370577_21372.doc @ 21981 @ Vorwaermen Die Vorwaermen Funktion des Drucker wird getestet. Anschließend sollte “VORWAERMEN:” angezeigt werden. Pos: 64.104 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3236_PEN Board @ 1\mod_1255684373658_21372.doc @ 21982 @ PEN Platine Bei diesem Test werden die Platinen (PEN Boards) in den Druckeinheiten getestet. Servicetechniker können diesen Test für Diagnosezwecke nutzen.

  • Seite 87: Konfiguration Info

    KONFIGURATION INFO Pos: 64.107 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3301_Firmware: @ 0\mod_1254916795698_21372.doc @ 21791 @ Firmware: Zeigt die Firmware Version des Druckers an. Zum Beispiel: 4.7.00 Pos: 64.108 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3302_Version: @ 2\mod_1271145334852_21372.doc @ 22730 @ Version: Zeigt an ob es sich bei diesem Drucker um eine Nicht-Standardversion handelt. Zum Beispiel: ASIA Diese Information wird nur bei Nicht-Standardversionen angezeigt.

  • Seite 88: Hardware

    Hardware: Zeigt die Hardware Version von verschiedenen Komponenten des Druckers an. Zum Beispiel V32-3-0 Beschreibung FPGA Hauptplatinen Montagetyp Version Version Pos: 64.114 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3310_1_USB-REV.:_ONLY_619 @ 1\mod_1259848205834_21372.doc @ 22128 @ USB rev.: Zeigt die Firmware Version des USB Chipsatzes an. Zum Beispiel: 1.0.01 Pos: 64.115 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3310_2_PCBA:_ONLY_619 @ 3\mod_1282296399850_21372.doc @ 26968 @ PCBA:...

  • Seite 89: Monitor

    Pos: 64.125 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3318_INK PCK: @ 0\mod_1254917750766_21372.doc @ 21808 @ Tint.Pak: Das “Tinten Paket” beinhaltet eine Reihe von optimierten Parametern für Neopost Tinten. Für den Einsatz von neuen Tintensorten kann es notwendig sein, das Paket zu aktualisieren. In diesem Menü wird die Versions Nummer des installierten Pakets angezeigt).

  • Seite 90: Abbildung 35: Encoder Druck

    SERVICEDRUCKE Pos: 64.127 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3401_Alignment Horiz. @ 0\mod_1254916087046_21372.doc @ 21776 @ Buendigkeit Horiz. Der Drucker druckt einen Testdruck aus, mit Hilfe dessen die horizontale Ausrichtung der Druckbereich beurteilt werden kann. Korrekturen an der Ausrichtung können im Menü DRUCKER KONFIG. >...

  • Seite 91: Abbildung 36: Simult. Druckunits Service Print

    Simult. DruckUnits Dieser Ausdruck wird für Montage- und Servicezwecke genutzt. Abbildung 36: Simult. DruckUnits service print Pos: 64.131 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3408_Distance Print @ 0\mod_1254915739595_21372.doc @ 21771 @ Abstaende Drucken Dieser Testdruck wird für Montagezwecke genutzt. Pos: 64.132 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3409_Cartr. Print Patt_Fixed_Head_AS-960HD/AS-990HD only @ 2\mod_1276244414530_21372.doc @ 22945 @ Bedienungsanleitung Version 3.1...

  • Seite 92: Abbildung 37: Muster A

    PatronenDruckmust Der Drucker druckt drei verschiedene Muster aus, mit deren Hilfe der Zustand der Tintenpatrone beurteilt werden kann. Je nach Druckermodel werden unterschiedlich viele Seiten benötigt. • Muster A zeigt den Zustand der Patronen mit Hilfe eines Gitters an (siehe Abbildung 37).

  • Seite 93: Abbildung 39: Patronenkontakte

    Patronenkontakt Düsenreihen Abbildung 39: Patronenkontakte • Beim Muster B druckt jede Düse jeder Patrone einen kleinen Punkt. Lücken in der Linie zeigen verschmutzte Düsen an. Abbildung 40: Muster B • Pattern C wird für Montage- und Servicezwecke genutzt. Bedienungsanleitung Version 3.1...

  • Seite 94: Abbildung 41: Muster C

    Abbildung 41: Muster C Pos: 64.133 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3410_Print char. set @ 0\mod_1254837948450_21372.doc @ 21702 @ Druck Zeichensatz Hier können sie den aktuell im Drucker eingestellten Zeichensatz ausdrucken. Abbildung 42: Ausdruck des Zeichensatzes Pos: 64.134 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü2/Ü2_3500_3501_3502_SETTING DUMP @ 0\mod_1254837073673_21372.doc @ 21701 @ Bedienungsanleitung Version 3.1...

  • Seite 95: Abbildung 43: Ausdruck Der Druckereinstellungen

    DRUCKEREINSTELLUNGEN In diesem Menü können sie eine Übersicht aller Druckereinstellungen ausdrucken oder über die serielle Schnittstelle an den PC schicken. Die Einstellungen aller zur Verfügung stehender Einstellungsspeicher (Nr. 0 bis Nr. 9) ausgegeben. Die aktuell genutzten Einstellungen sind durch die Zeichen ****** markiert. In der oberen rechten Ecke des Ausdrucks wird die aktuelle Seitenzahl sowie die gesamt Anzahl der Seiten der Einstellungsübersicht angegeben.

  • Seite 96: Abbildung 44: Ausdruck Der Empfangsdaten

    EMPFANGSDATEN diesem Menü können auswählen, empfangenen Daten (Empfangsdatenspeicher) ausdrucken wollen oder diese über die serielle Schnittstelle an den PC senden wollen. Die Empfangsdaten enthalten alle Daten die der Drucker vom PC erhält. Dazu gehören neben den Text und Graphikinformationen eines Druckjobs auch Steuerbefehle.

  • Seite 97: Sprache

    SPRACHE Hier können sie die Sprache des Druckmenüs einstellen. English Deutsch Francais Italiano Espaniol Chinese* * nur in der Version “Asien” verfügbar. Pos: 64.140 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü1/Ü1_5000_Menü_Drucker_SETTING @ 0\mod_1254483917964_21372.doc @ 21641 @ Bedienungsanleitung Version 3.1...

  • Seite 98: Einstellung

    EINSTELLUNG Beim Einsatz von Microsoft DOS Anwendungen, kann diese Funktion genutzt werden, um individuelle Druckereinstellungen abzuspeichern. Die Nr. 0 ist für die Werkseinstellungen reserviert, und kann nicht verändert werden. Die Nummern 1 bis 9 können individuell eingestellt werden. Alle Änderungen die im Druckermenü...

  • Seite 99: Den Drucker Mit Dem Pc Verbinden

    7.1 Installation und Konfiguration des Druckertreiber 7.2 Windows XP und Windows Vista 1. Legen Sie • Legen Sie die Neopost CD-ROM in das CD Laufwerk des PCs. CD-ROM ein 2. Schließen • Stellen Sie sicher dass der Drucker ausgeschaltet ist.

  • Seite 100: Windows 7

    Drucker nicht von Windows Zertifiziert ist. Setzen Sie in diesem Fall die Installation einfach fort. 7.2.1 Windows 7 1. Legen Sie • Legen Sie die Neopost CD-ROM in das CD Laufwerk des PCs. CD-ROM ein Bedienungsanleitung Version 3.1...
  • Seite 101 2. Schließen • Stellen Sie sicher dass der Drucker ausgeschaltet ist. Sie den • Verbinden Sie den Drucker und den PC mit dem USB Kabel. Drucker an den PC an • Schalten Sie den Drucker ein. Prüfen Sie ob im Display in der untersten Zeile OnlinUSB angezeigt wird.

  • Seite 102: Abbildung 47: Eigenschaften "Andere Geräte

    • Wechseln Sie nun in den Reiter “Treiber” und wählen Sie “Treiber aktualisieren aus. (siehe Abbildung 48). Das Fenster “Treibersoftware aktualisieren” öffnet sich. Abbildung 47: Eigenschaften “Andere Abbildung 48: Treiber aktualisieren Geräte” • Wählen Sie die Option “Auf dem Computer nach Treibersoftware Treibersoftware suchen”...

  • Seite 103: Verwendung Des Usb Anschlusses

    Während der Installation kann es vorkommen dass der Assistent meldet, dass der Drucker nicht von Windows Zertifiziert ist. Setzen Sie in diesem Fall die Installation einfach fort. Pos: 65.3 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Printer Driver & Cables to PC/USB 2.0 (619)/7.X_Ü2_How to use the USB interface_ONLY_619 @ 3\mod_1295877712574_21372.doc @ 29698 @ 2 7.3 Verwendung des USB Anschlusses Bitte führen Sie zuerst die Druckertreiberinstallation durch Bitte führen Sie zuerst die Druckertreiberinstallation durch, bevor Sie...

  • Seite 104: Hinzufügen Eines Tcp/Ip Anschlusses Zu Einem Druckertreiber104

    • Im Kapitel 7.4.2 ist beschrieben, wie man den Drucker an ein Netzwerk (LAN) anschließt. • In Kapitel 7.4.4 ist beschrieben. wie man den Drucker über den Netzwerkanschluss direkt an einen PC anschließt. Pos: 65.5 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Printer Driver & Cables to PC/TCP /IP (619)/7.X.X_Ü3_Adding a TCP/IP port to a printer driver_ONLY_619 @ 3\mod_1295345335701_21372.doc @ 29484 @ 33 7.4.1 Hinzufügen eines TCP/IP Anschlusses zu einem Druckertreiber •...

  • Seite 105: Abbildung 53: Assistent Zum Hinzufügen Eines Standard-Tcp/Ip-Druckerports

    Abbildung 53: Assistent zum Hinzufügen Abbildung 54: IP Adresse des Druckers eines Standard-TCP/IP-Druckerports Korrekte Schreibweise der IP Adresse Die unnötigen “0” Stellen der IP Adresse dürfen nicht in dem Fenster (Abbildung 54) eingegeben werden! Ist die IP Adresse nicht korrekt eingegeben, dann keine Verbindung zum Drucker hergestellt werden.

  • Seite 106: Den Drucker An Ein Netzwerk (Lan) Anschließen

    • Klicken Sie auf “Weiter>” und anschließend auf “Fertig stellen”. • Nun ist der Druckertreiber bereit die Druckdaten über den Netzwerkanschluss zu schicken. Stellen Sie sicher das der Hacken bei dem neuen Anschluss gesetzt ist (siehe Abbildung 57). • Um Druckdaten über das Netzwerk zu senden, wählen Sie diesen Druckertreiber in ihrer Softwareanwendung aus.

  • Seite 107: Verwendung Einer Festen (Fixen) Ip Adresse

    7.4.3 Verwendung einer festen (fixen) IP Adresse 1. Drucker- • Öffnen Sie das Hauptmenü des Druckers mit der Home Taste. einstellungen • Öffnen Sie das Menü DRUCKER KONFIG. > GRUNDEINSTELLUNG > COMMUNICATION > TCP/IP. • Wählen Sie in diesem Menü die Einstellung fix IP. Im nächsten Untermenü...

  • Seite 108: Abbildung 58: Beispiel Für Eine Dhcp Tabelle Auf Einem Server

    der untersten Displayzeile muss nun: OnlinTCP angezeigt werden. Der Drucker verwendet eine feste IP Adresse Konfigurieren • Bitte prüfen Sie das die IP Adresse des Druckers innerhalb Ihres der Netzwerk- Netzwerks gültig ist. einstellungen (Server- • Bitte prüfen Sie das die IP Adresse des Druckers innerhalb Ihres einstellungen) Netzwerks nicht bereits genutzt wird.

  • Seite 109: Den Drucker Und Den Pc Direkt Über Den Netzwerkanschluss Verbinden

    SERVICE > KONFIGURATION INFO Abbildung 59: Testen der IP Adresse (“Anpingen” vom Server aus) 4. Netzwerk- • Es ist nicht notwendig die Netzwerkeinstellungen des PC zu einstellungen ändern, welcher im Netzwerk dazu verwendet werden soll, die am PC und Druckdaten zum Drucker zu schicken. Vorausgesetzt der PC ist konfigurieren korrekt mit demselben Netzwerk verbunden mit dem auch der Drucker verbunden ist.
  • Seite 110 werte Port Number: 9100 IP Address: 192.168.50.180 Subnet Mask: 255.255.255.0 Gateway IP Address: 192.168.50.180 • Bestätigen Sie Änderungen mit der Ok Taste. Nun Drücken Sie die Cancel Taste bei die Hauptansicht im Display zu sehen ist. • Drücken Sie die Ok Taste um den Drucker Online zu stellen.

  • Seite 111: Abbildung 60: Lan Einstellungen

    Abbildung 60: LAN Einstellungen Abbildung 61: TCP/IPv4 Einstellungen 5. Netzwerk- • Es ist nicht notwendig die Netzwerkeinstellungen des PC zu einstellungen ändern, welcher im Netzwerk dazu verwendet werden soll, die am PC und Druckdaten zum Drucker zu schicken. Vorausgesetzt der PC ist konfigurieren korrekt mit demselben Netzwerk verbunden mit dem auch der Drucker verbunden ist.

  • Seite 112: Kundendienst

    Kundendienst Pos: 67 /Bedienungsanleitungen/Geräte neutral/8.1_Ü2_Maintenance and support @ 0\mod_1251203636132_21372.doc @ 21553 @ 2 8.1 Wartung und Unterstützung Pos: 68 /Bedienungsanleitungen/Geräte spezifisch/Drucker/8.1.x_Cleaning_the_paper_sensor_REFLECTOR @ 2\mod_1265711553389_21372.doc @ 22451 @ Reinigen des Es wird dringend empfohlen, den Papiersensor täglich zu Papiersensors überprüfen und zu reinigen. (Blattanfangssensor) •...

  • Seite 113: Vorgehensweise Zum Reinigen Der Stiftplatinenkontakte

    Reinigen der • Feuchten Sie das Reinigungstuch mit etwas Alkohol an. Kontakte • Bringen Sie den Alkohol nicht in Kontakt mit der Düsenplatte (siehe Abbildung 63)! • Wischen Sie die Kontakte vorsichtig mit dem Tuch ab. • Überprüfen Sie, ob alle Kontakte frei von Farbrückständen sind. Wenn noch Rückstände vorhanden sind, säubern Sie die Kontakte, bis sie blank und rückstandsfrei sind.

  • Seite 114: Vorgehensweise Beim Zurückstellen Des Druckers

    • Entnehmen Sie alle Tintenpatronen. • Verwenden Sie nur fusselfreie Tücher zum Reinigen der Stiftplatinenkontakte (siehe Kapitel auf Seite ). • Feuchten Sie das Reinigungstuch entweder mit etwas destilliertem Wasser oder mit Reinigungsalkohol an. • Wickeln Sie das Tuch um Ihren Finger, und wischen Sie die Kontakte vorsichtig damit ab.
  • Seite 115 Nicht mechanisches Zurückstellen (alle Einstellungen, mit Ausnahme der mechanischen Einstellungen werden zurückgestellt) Schalten Sie den Drucker aus. Drücken UND halten Sie die folgende Taste: Quick Schalten Sie den Drucker ein. Halten Sie die Taste Quick gedrückt, bis der Drucker folgende Meldung anzeigt: Non-Mechanical Reset Alignmt Values Saved Lassen Sie die Taste Quick los.

  • Seite 116: Problembehandlung

    8.2 Problembehandlung Pos: 73 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Troubleshooting (all printers)/8.2a_Ü3_The device cannot be turned on @ 3\mod_1280834344948_21372.doc @ 24472 @ 33 8.2.1 Das Gerät lässt sich nicht einschalten Bedingung Problem Lösung Das Gerät lässt sich nicht Stromzufuhr Überprüfen Sie den richtigen einschalten und wird nicht unterbrochen oder Anschluss des Netzkabels.

  • Seite 117: Kein Oder Sehr Schwacher Ausdruck Mit Neuer Tintenpatrone

    8.2.2 Kein oder sehr schwacher Ausdruck mit neuer Tintenpatrone Bedingung Problem Lösung Auf dem Material ist kein Es wurde die falsche Wählen Sie im Druckermenü Ausdruck sichtbar, oder der Tintensorte ausgewählt. die richtige Tintensorte für Ausdruck hat sehr wenig die im Drucker verwendeten Kontrast, obwohl die Patrone Tintenpatrone aus.

  • Seite 118: Ausdrucke Sind Teilweise Verschmiert

    8.2.4 Ausdrucke sind teilweise verschmiert Bedingung Problem Lösung Der Ausdruck sieht Eine der Sandrollen fährt Positionieren Sie die Rollen verschmiert aus und es über das gedruckte Bild. "außerhalb" des Druckbilds. befinden sich Farbrückstände Positionieren Sie sie dort, wo auf dem Papier. über eine unbedruckte...

  • Seite 119: Die Gedruckte Tinte Trocknet Auf Dem Druckträger Nicht

    Tintensorte aus (siehe auf Seite ). Probieren Sie eine andere Material-Tinte- Kombination aus. Sofern verfügbar, verwenden Sie einen Infrarotlicht- Trockner (fragen Sie ihren lokalen Neopost-Händler). Pos: 79 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Troubleshooting (all printers)/Printing/8.2.X_Ü3_White_streaks_in_printed_text_or_graphic_PRINTERS WITHOUT CAPPING STATION @ 2\mod_1276782982099_21372.doc @ 23018 @ 3 Bedienungsanleitung Version 3.1...

  • Seite 120: Weiße Streifen In Gedruckten Texten Oder Grafiken

    8.2.6 Weiße Streifen in gedruckten Texten oder Grafiken Bedingung Problem Lösung Weiße Streifen erscheinen in In den Düsen getrocknete Lagern Sie die gedruckten Texten oder Tinte oder Fehlfunktion der Tintenpatronen stets in Grafiken (siehe Abbildung Patrone. einem luftdichten Behälter. 68). Reinigen Sie die Druckköpfe, indem Sie die Tasten Quick und (Pfeil nach unten)

  • Seite 121: Weißer Streifen In Gedruckten Texten Oder Grafiken (Zwischen Patronen)

    8.2.7 Weißer Streifen in gedruckten Texten oder Grafiken (zwischen Patronen) Bedingung Problem Lösung Weißer Streifen erscheint in Getrocknete Tinte in den Überprüfen Sie, ob dies gedruckten Texten oder Düsen tatsächlich die Grafiken. Der weiße Streifen Problemursache ist. Die befindet sich in dem Lösung wird in Kapitel auf Druckbereich zwischen zwei Seite beschrieben...

  • Seite 122: Fehlermeldungen

    8.3 Fehlermeldungen Pos: 82 /Bedienungsanleitungen/Geräte spezifisch/Drucker/8.x_Ü3_How to read an error messages entry @ 2\mod_1277217445578_21372.doc @ 23027 @ 3 8.3.1 Vorgehensweise beim Lesen eines Fehlermeldungseintrag • Protokollcode: Dreistellige Zahl, die vom Drucker über die serielle Schnittstelle gesendet wird, wenn der betreffende Fehler auftritt. •...
  • Seite 123 Protokoll Displayanzeige Ursache Code PAPIERSTAU ODER FALSCHE Papierformat größer als erwartet PAP.BREITE! CODE: 02 Behebung • Prüfen ob ein Papierstau • Prüfen ob die Papierformate vorliegt unterschiedlich sein können (z.B. Beilage die aus einer • Prüfen ob ein Doppeleinzug Zeitschrift herausragen) vorliegt Drucker mit separatem Anleger: •...
  • Seite 124 Protokoll Displayanzeige Ursache Code PAPIER ZU KURZ ODER FALSCHE Papierformat kleiner als erwartet PAP.BREITE! CODE: 03 Fixed Head Drucker mit einer Behebung • Tatsächliches Papierformat messen Druckeinheit: • Papierformat mit im Drucker • Falls das Papier auf der eingestelltem Format vergleichen Rückseite vorbedruckt ist, stellen sie das Menü...
  • Seite 125 Protokoll Displayanzeige Ursache Code SPALT VERGROESSERN! MIT Ok Der Abstand zwischen zwei WEITER! Produkten ist zu gering oder der Papiersensor hat eine Störung CODE: 05 Drucker mit separatem Anleger: Behebung • Prüfen sie die Einstellung der • Verringern sie die Vereinzelung Geschwindigkeit des Anlegers •...
  • Seite 126 Protokoll Displayanzeige Ursache Code STAU MOTOR! MIT Ok WEITER! Lauf Anlegers schwergängig. CODE: 10 Schalten sie die Maschine aus Behebung • Prüfen sie ob Papier in der und trennen sie sie von der Maschine festhängt. Stromversorgung, bevor sie diesen Fehler beheben! •...
  • Seite 127 Protokoll Displayanzeige Ursache Code FEHLER PRUEFSUMME! Prüfsummenfehler im TESTMACRO RUECKSETZ. Zwischenspeicher CODE: 15 Behebung • Führen sie einen “Default • Tritt der Fehler nach dem Reset” durch. “Default Reset” weiterhin auf, kontaktieren sie den Service. Pos: 83.13 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Error Messages/16_CHECKSUM_ERROR_! @ 2\mod_1265896768206_21372.doc @ 22477 @ Protokoll Displayanzeige Ursache...

  • Seite 128: Ungedruckte Adressen Zuerst Job Beenden

    Protokoll Displayanzeige Ursache Code FEHLER PRUEFSUMME! Reset Prüfsummenfehler im Tintenwerte Zwischenspeicher CODE: 19 Behebung • Führen sie einen “Default • Tritt der Fehler nach dem Reset” durch. “Default Reset” weiterhin auf, kontaktieren sie den Service. Pos: 83.17 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Error Messages/20_BUFFER_OVERFLOW! @ 2\mod_1265618324295_21372.doc @ 22358 @ Protokoll Displayanzeige Ursache...

  • Seite 129: Pruefe Patrone(N) Mit Start

    Protokoll Displayanzeige Ursache Code Der mit dem Drucker UART-A FEHLER DRUCKER verbundene PC wurde ein- oder AUS/EIN ausgeschalten. CODE: 23 Behebung • Schlaten sie den PC ein, bevor • Starten sie den Drucker neu. sie den Drucker einschalten. Pos: 83.21 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Error Messages/24_DISPLAY_TIMEOUT_RESET_THE_PRINTER @ 2\mod_1265618599463_21372.doc @ 22362 @ Protokoll Displayanzeige Ursache...
  • Seite 130 Pos: 83.24 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Error Messages/28_ERROR_PEN_BOARD#_CHECK_CABLE_OR_BOARD @ 2\mod_1265618803191_21372.doc @ 22367 @ Protokoll Displayanzeige Ursache Code Fehler im Pen Board FEHLER KOPFTREIBER KABEL/PLATINE PRUEF. CODE: 28 Behebung • Prüfen sie, ob ein Kontakt des • Kontaktieren sie den Service. SCSI Steckers verbogen ist. •...
  • Seite 131 Protokoll Displayanzeige Ursache Code Platinen – Firmware–Dongel DRUCKER FEHLER FALSCHE Kombination stimmt nicht KARTE/SOFTW. überein. CODE: 31 Behebung • Laden sie die korrekte Firmware Version. Pos: 83.28 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Error Messages/32_MACRO_LOADING_ERROR_RAM_MEMORY_IS_FULL! @ 2\mod_1265619042535_21372.doc @ 22371 @ Protokoll Displayanzeige Ursache Code Nicht genügend Speicher für MAKRO LADEFEHLER SPEICHER eine Macro vorhanden.
  • Seite 132 Protokoll Displayanzeige Ursache Code Falsche Papiergröße während PAP. BREITE ZU KLEIN MIN. eines Druckjobs erkannt, oder WERT: falsche Papiergröße am CODE: 35 Jobbeginn. Behebung • Prüfen sie ob die Papiergröße • Prüfen sie, ob der innerhalb der Papiersensor vor der Hinter Druckerspezifikationen liegt.
  • Seite 133 Protokoll Displayanzeige Ursache Code Unzureichender Speicherplatz FONT LADE-FEHLER SPEICHER zum Laden von Schriftarten. IST VOLL! CODE: 51 Behebung • Reduzieren sie die Anzahl der verwendeten Schriftarten in ihrem Layout. Pos: 83.36 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Error Messages/52_FONT_LOADING_ERROR:_WRONG_DATA/TIMEOUT @ 2\mod_1265620582349_21372.doc @ 22393 @ Protokoll Displayanzeige Ursache Code...
  • Seite 134 Protokoll Displayanzeige Ursache Code Undefinierte oder Fehlerhafte FEHLER DRUCKDATEN DRUCK Daten wurden vom Drucker BITTE PRUEFEN erkannt. CODE: 54 Behebung • Prüfen sie, ob das Datenkabel • Versuchen sie den Druckjob korrekt mit dem Drucker und von einem anderen PC aus zu dem PC verbunden ist.

  • Seite 135: Fehler: Patronen- Spannung Beschaedigt

    Protokoll Displayanzeige Ursache Code Firmware und Hautplatine FW INKOMPATIBEL MIT KONFIG.- sind nicht kompatibel PLATINE! CODE: 62 Behebung • Laden Sie die richtige • Kontaktieren Sie den Firmwareversion und machen Sie Service. einen Default Reset (Drücken und halten Sie die Home Taste während dem Einshalten) Pos: 83.42 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Error Messages/63_ERROR:_Non_Existent_Macro_Selected @ 2\mod_1265620898465_21372.doc @ 22399 @...
  • Seite 136 Protokoll Displayanzeige Ursache Code Ein falsches Papierformat PAP. BREITE ZU GROSS MAX. WERT: wurde bei der Messung CODE: 73 oder bei Druckbeginn erkannt. Behebung • Prüfen sie ob das Papierformat • Prüfen sie das innerhalb der Druckerspezifikationen eingestellte liegt. Papierformat in der Software Anwendung.
  • Seite 137 Protokoll Displayanzeige Ursache Code Kein PCB (printed circuit NO PEN BOARD DETECT! RESET THE board) und kein PEN PRINTER! board erkannt CODE: 78 Behebung • Prüfen Sie ob all Pen boards • Kontaktieren Sie den angeschlossen sind Service Pos: 83.49 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Error Messages/79_UNKNOWN CONFIGURAT. FOR THIS DISPLAY!_FW_V_4.8 @ 3\mod_1290010237086_21372.doc @ 28385 @ Protokoll Displayanzeige Ursache...

  • Seite 138: Warnmeldungen

    8.4 Warnmeldungen Pos: 85 /Bedienungsanleitungen/Geräte spezifisch/Drucker/8.x_Ü3_How to read a warning message entry @ 2\mod_1277218478098_21372.doc @ 23028 @ 3 8.4.1 Vorgehensweise beim Lesen eines Warnmeldungseintrags • Protokollcode: Zweistellige Zahl, die vom Drucker über die serielle Schnittstelle gesendet wird, wenn die betreffende Warnung auftritt. •...
  • Seite 139 Pos: 86.3 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Warning Messages/AC_Error_Macro_ID_Report_Err._2_Vendor @ 2\mod_1265634861445_21372.doc @ 22413 @ Protokoll Displayanzeige Ursache Code Ungueltige Makro-ID kontaktiere Fehler in der verwendeten Software Haendler Anwendung (Mailing Software). CODE: AC Behebung • Kontaktieren sie den Softwarehersteller. Pos: 86.4 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Warning Messages/AD_Position_Warning!_Reduce_Left_Margin! @ 3\mod_1291916084519_21372.doc @ 28625 @ Protokoll Displayanzeige Ursache...
  • Seite 140 Pos: 86.7 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Warning Messages/AG_Macro_Too_Large_Or_Worng_Hor.Position @ 2\mod_1265635501737_21372.doc @ 22417 @ Protokoll Displayanzeige Ursache Code Makro zu breit oder falsche Ein von der Software Anwendung hor.Pos.! geschicktes Macro ist größer, als der maximale Druckbereich des CODE: AG Druckers. Behebung • Reduzieren sie die Größe des •...
  • Seite 141 Protokoll Displayanzeige Ursache Code Warnung: Falsche TrueType Ein Druckauftrag versucht eine Schriftdaten Schriftart auszuwählen, die nicht verfügbar (geladen) ist. Dabei ist CODE: AK das Menü FEHLER PC SCHRIFT auf gestellt. Behebung • Wiederholen (Nachdrucken) • Prüfen sie, ob eine Schriftart sie keine Seiten nach dem im Druckermenü...
  • Seite 142 Protokoll Displayanzeige Ursache Code Warnung: Einheit # ist nicht Es werden Druckdaten für eine verfuegbar nicht vorhandene Druckeinheit gesendet. CODE: AN Es wurde ein falscher Druckertreiber gewählt. Behebung • Prüfen sie, ob der korrekte Druckertreiber für ihr Druckermodel ausgewählt wurde. Pos: 86.15 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Warning Messages/AQ_Warning:_Rotate_Font_Feature_NOT_Enabled! @ 2\mod_1265636734410_21372.doc @ 22435 @ Protokoll Displayanzeige...
  • Seite 143 Protokoll Displayanzeige Ursache Code Warnung:keine Tinte!Patrone Eine Tintepartone ist leer, und das Menü DRUCKER KONFIG. > wechseln FEHLERBEHANDLUNG > TINTE LEER CODE: AX > LEERE PATRONE ist auf Druckforts. gestellt. Behebung • Wechslen die Tintenpatrone. Pos: 86.18 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Warning Messages/BC_INK_TYPE_IS_INCOMPATIBLE! @ 2\mod_1265636718268_21372.doc @ 22428 @ Protokoll Displayanzeige Ursache...
  • Seite 144 Protokoll Displayanzeige Ursache Code Font Laden Warnung Speicher ist Unzureichender Speicher für voll! Schriftarten. CODE: BG Behebung • Reduzieren sie die Anzahl der verwendeten Schriftarten im Druckjob. Pos: 86.22 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Warning Messages/BH_MACRO_LOAD_WARNING @ 2\mod_1265884878279_21372.doc @ 22460 @ Protokoll Displayanzeige Ursache Code Makro Ladewarnung Speicher ist Unzureichender Speicher für ein...

  • Seite 145: Weitere Fehlermeldungen

    8.4.2 Weitere Fehlermeldungen Pos: 88.1 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Monitor Messages/M01_Checksum error flash -> RAM transfer @ 2\mod_1271940887638_21372.doc @ 22759 @ Meldung Ursache MONITOR-ERROR: M01 Checksummenfehler während das Flash in den RAM übertragen wurde FAULT: xxxxxxxx CHKSUM:ssss-ssss Behebung • Starten Sie die Drucker neu Pos: 88.2 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Monitor Messages/M02_USB-EPROM Read @ 2\mod_1271941102636_21372.doc @ 22760 @ Meldung Ursache...
  • Seite 146 Meldung Ursache MONITOR-ERROR: M05 Die Bezeichnung vom Hex file ist nicht gültig. Kein PPC Typ. INVALID FILE -PPC Behebung • Hex file ist nicht korrekt Pos: 88.6 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Monitor Messages/M06_EPROM Unexpected address S0 @ 2\mod_1271941249182_21372.doc @ 22764 @ Meldung Ursache MONITOR-ERROR: M06 Während der Datenübertragung wurde ein fehlerhafter...
  • Seite 147 Pos: 88.10 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Monitor Messages/M10_Checksum error flash S7 @ 2\mod_1271941992443_21372.doc @ 22770 @ Meldung Ursache MONITOR-ERROR: M10 Falsche Checksumme vom Hex file S7 FAULT: xxxxxxxx CHKSUM:ssss-ssss Behebung • Hex file neu übertragen • Wenn der Fehler weiterhin besteht, rufen sie den Service Pos: 88.11 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Monitor Messages/M11_EPROM Image too large @ 2\mod_1271942098442_21372.doc @ 22771 @ Meldung...
  • Seite 148 Meldung Ursache MONITOR-ERROR: M15 USB-EPROM konnte nicht gelöscht werden WRITE USB-EEPROM RETRY, CALL SERVIC Behebung • Hex file neu laden • Wenn der Fehler weiterhin besteht, rufen sie den Service Pos: 88.16 /Bedienungsanleitungen/Gräte spezifisch/Drucker/Monitor Messages/M16_READ USB-EEPROM @ 3\mod_1299069292099_21372.doc @ 30669 @ Meldung Ursache MONITOR-ERROR: M16...

  • Seite 149: Technische Unterstützung

    8.5 Technische Unterstützung Falls technische Fragen oder Probleme auftreten, die in dieser Bedienungsanleitung nicht aufgeführt oder gelöst werden, wenden Sie sich an Ihren autorisierten Neopost-Händler. Halten Sie die folgenden Informationen zum Gerät bereit: • Genaue Bezeichnung des Geräts (Typenschild). •...

  • Seite 150: Verbrauchsmaterialien Und Zubehör

    Pos: 93 /Bedienungsanleitungen/Geräte neutral/9.1_Ü2_Consumables @ 0\mod_1253021759325_21372.doc @ 21568 @ 22 9.1 Verbrauchsmaterialien Pos: 94 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Tinten/9.1_Ü3_Standard inks for [Channelname] address printers @ 1\mod_1260895786690_21372.doc @ 22170 @ 3 9.1.1 Tintenpatronen für Neopost Adressdrucker Die folgende Liste der verfügbaren -Tintensorten gibt den aktuellen Stand zum Zeitpunkt der Veröffentlichung dieser wieder.

  • Seite 151: Reinigungstücher

    Schnell trocknende pigmentierte Tinte für Versatile Black beschichtete Materialien. Eine der Teilenummer: 4127666B beliebtesten Tintensorten! Eine schnell trocknende Tinte, die optimale IQ 2392A Ergebnisse ergibt, wenn ein Infrarot- Teilenummer: 9200030P Trockner in Verbindung mit dem Drucker verwendet wird. Schnell trocknende Tinte für eine Vielzahl Max Glossy Tinte unterschiedlicher Materialien.

  • Seite 152: Zubehör

    Anwendung Das Reinigungstool ist ein Servicezubehör, dass die einfache und praktische Reinigung der gesamten Zuführungsrolle der Neopost AS-960HD- und AS-960HD-Drucker ermöglicht. Das Tool muss mit einer geeigneten Reinigungslösung für Zuführungsrollen angewendet werden. Pos: 98 /Bedienungsanleitungen/Geräte spezifisch/Drucker/AS-960HD/AS-990HD/9.2_How to use the feed roller cleaning tool_AS-960/AS-990 @ 2\mod_1275397845640_21372.doc @ 22877 @ Verwenden des Reinigungstools für die Transportrollen...

  • Seite 153: Rollenunterstützungsvorrichtung

    der Reinigungsfilz die Transportrolle reinigt. • Wiederholen Sie den Reinigungsvorgang bei Bedarf. Rändelschraube Erste Reinigungstool Transportrolle Lackierte Platte Einstellrad für die Stärke Abbildung 70: Verwendung des Reinigungstools Pos: 99 /Zubehör/AS-700/710/R0635.5.903_Bausatz Rollenhalter @ 1\mod_1255067195696_21372.doc @ 21887 @ 12 9.2.2 Rollenunterstützungsvorrichtung Name Rollenunterstützungsvorrichtung Teilenummer 9200149N...

  • Seite 154: Universeller Papierkorb

    Universeller Papierkorb Teilenummer 4135468D Anwendung Kann an das Neopost CS-800/ CS-800-Transportband oder einen beliebigen Neopost-Tischdrucker angebracht werden. Pos: 101 /Bedienungsanleitungen/Geräte spezifisch/Drucker/9.2_How to assemble the universal paper catch tray @ 2\mod_1275400492619_21372.doc @ 22878 @ Montieren der universellen Papierablage Setzen Sie den...

  • Seite 155: Pom-Separierrollen

    POM-Separierrollen Teilenummer 9200542X Anwendung Optionale Separierrollen aus hartem thermoplastischem Material für den Neopost FD-13/FD-13-Anleger oder den FD- 13/FD-13-Drucker. Diese Rollen verbessern die Papiertrennung für Hochglanzmaterialien. (Die Standardseparierrollen können mit der Teilenummer 4135150X als Ersatzteil bestellt werden) Pos: 103 /Bedienungsanleitungen/Geräte spezifisch/Feeder/FD-13 / FD-15/9.2_How to exchange or modify the separation rollers_HINWEIS @ 2\mod_1268129333975_21372.doc @ 22584 @ Auswechseln der Separierrollen Weitere Informationen finden Sie im Kapitel 10.9 Auswechseln der...

  • Seite 156: Zusatzgeräte

    Pos: 105 /Zubehör/[Zusatzgeräte] (kein Zubehör)/n/a_Transportband CS-800 @ 0\mod_1253024900907_21372.doc @ 21570 @ 9.3.1 Transportband Neopost CS-800 Name Transportband Neopost CS-800 Teilenummer Bitte kontaktieren Sie ihren autorisierten Neopost Händler. Anwendung Transportband für Dauer- und Schuppbetrieb. Kann auf einem Tisch oder einem speziellen Ständer betrieben werden.

  • Seite 157: Technische Daten

    10 Technische Daten Pos: 107 /Bedienungsanleitungen/Geräte spezifisch/Drucker/AS-960HD/AS-990HD/Technische Daten_AS-960/AS-990_ONLY 619 @ 2\mod_1269595723059_21372.doc @ 22674 @ Druckertyp Feststehender Druckkopf, manuelle Kopfpositionierung Durchsatz 39.000 Postkarten pro Stunde (A6- Postkarten) Max. Transportgeschwindigkeit 1,8 Meter pro Sekunde Min. Materialformat (Breite x Höhe) 135 x 88 mm (Breite = in Materialtransportrichtung) Max.
  • Seite 158 Anzahl der Nachdruckbaren Seiten Letzte 20 Seiten Speicher 64 MB Schnittstellen Ethernet (TCP/IP) / USB 2.0 / Seriell (für Servicezwecke) 600 x 535 x 750 mm Abmessungen L x B x H Gewicht 41 kg (AS-960HD) 44 kg (AS-990HD) Stromversorgung 100–240 V bei 50~60 Hz Temperaturbedingungen 10-31°C...

  • Seite 159: Anhang

    11 Anhang Pos: 109.1 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Printer Driver & Cables to PC/Ü2_How to completely remove printer drivers from Windows Vista and Windows 7 @ 3\mod_1298277086228_21372.doc @ 30444 @ 22 11.1 Wie man vollständig die Druckertreiber aus Windows Vista und Windows 7 entfernt 1.

  • Seite 160: Wie Man Vollständig Die Druckertreiber Aus Windows Xp Und Windows 2000 Entfernt

    • Ein neues Dialogfenster geht auf. Mit “Löschen” bestätigen. Pos: 109.2 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Printer Driver & Cables to PC/Ü2_How to completely remove printer drivers from Windows XP and Windows 2000 @ 3\mod_1298031435957_21372.doc @ 30414 @ 22 11.2 Wie man vollständig die Druckertreiber aus Windows XP und Windows 2000 entfernt •...
  • Seite 161 2. Die plug • Die Ordner öffnen. and play C:\Windows\System32\Spool\drivers\win32x86 or Ordner C:\Windows\System32\Spool\drivers\win32x64 löschen Bemerkung: Der “Windows” Ordner kann bei manchen PC‘s an einem anderen Ort liegen. • Alle Ordner löschen, außer dem Ordner “3”! 3. Löschen der • Ordner öffnen .inf Dateien C:\Windows\inf Bemerkung: Der “Windows”...

  • Seite 162: Verwendung Eines Bereits Installierten Druckertreiber

    11.2.1 Verwendung eines bereits installierten Druckertreiber Es ist nicht empfohlen einen alte Version des Druckertreibers zu verwenden. Bei der Installation eines neuen Druckers, sollten die mitgelieferten Treiber installiert werden. 11.2.1.1 USB Verbindung 1. Prüfen Sie • Stellen Sie sicher, dass der bereits installierte Druckertreiber auch für Ihren neuen Drucker verwendet werden kann.

  • Seite 163: Netzwerkverbindung

    5. Prüfen Sie • Klicken Sie den Druckertreiber im Fenster “Drucker und Faxgeräte” die verbindung • Stecken Sie das USB Kabel ab. Der Status wechselt auf “Verbindung getrennt” • Stecken Sie nun das USB Kabel wieder an. Der Status wechselt auf “Verbindung hergestellt”...

  • Seite 164: Identifizieren Der Nummer Des Verwendeten Usb Anschlusses

    11.2.2 Identifizieren der Nummer des verwendeten USB Anschlusses bestimmten Situationen (z.B. Weiterverwendung eines bereits installierten Druckertreibers) ist es notwendig die Nummer des USB Anschlusses herauszufinden, an welchem der Drucker angesteckt ist. Da die meisten PCs heutzutage mehr als einen USB Anschluss haben, ist es notwendig die Nummer des verwendeten Anschlusses zu identifizieren.

  • Seite 165: Abbildung 74: Geräte Manager

    Abbildung 74: Geräte Manager Abbildung 75: Geräteeigenschaften - Details Pos: 109.5 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Printer Driver & Cables to PC/TCP /IP (619)/7.X.X_Ü3_How to test the Ethernet connectivity_ONLY_619 @ 3\mod_1296547073221_21372.doc @ 29847 @ 32 Bedienungsanleitung Version 3.1...

  • Seite 166: Testen Der Netzwerkverbindung

    11.2.3 Testen der Netzwerkverbindung Das „ping“ Kommando der Windows Eingabeaufforderung, ist ein einfacher Weg die Netzwerkverbindung mit dem Drucker zu testen. Mit diesem Kommando können Sie testen ob der Drucker korrekt mit dem Netzwerk verbunden ist. 1. IP Adresse des •...

  • Seite 167: Abbildung 77: Eingabeaufforderung Meldung Nicht Ok

    5. Die Verbindung • Wenn der Drucker NICHT korrekt in Ihr Netzwerk eingebunden ist, arbeitet NICHT dann erhalten Sie folgende Meldung in der Eingabeaufforderung. korrekt • Abbildung 77: Eingabeaufforderung Meldung NICHT OK • In diesem Fall prüfen Sie bitte die Netzwerkeinstellungen wie in diesem Dokument beschrieben.

  • Seite 168: Beispiele Für Verschiedene Netzwerkeinstellungen

    11.2.4 Beispiele für verschiedene Netzwerkeinstellungen Die nachfolgenden Tabellen zeigen Beispiele für die verschiedenen Möglichkeiten der Netzwerkverbindung zwischen Drucker und PC. Jede Tabelle zeigt die Einstellungen die vorgenommen werden müssen im: • Druckermenü. • PC der verwendet wird um die Druckdaten zu schicken. •...

  • Seite 169: Auswechseln Der Separierrollen

    11.2.4.3 Direkte Verbindung über Netzwerkkabel zwischen Drucker und PC Ändern der IP Adresse des PCs Bitte notieren Sie sich alle Netzwerkeinstellungen Ihres PC, bevor Sie Änderungen vornehmen. Wenn Sie Ihren PC später wieder an ein Netzwerk anschließen möchten, dann müssen Sie die Netzwerkeinstellungen wieder ändern.
  • Seite 170 Ändern der Es ist nicht immer erforderlich, alle Separierrollen auszutauschen, wenn Rollenposition eine Seite der Rolle abgenutzt ist. • Nehmen Sie die Sechskantstange mit der abgenutzten Rolle aus der gabelförmigen Halterung und drehen Sie sie einfach um 60° (ein Sechstel einer ganzen Umdrehung). Die Zahlen auf der Sechskantstange, auf der sich die Rolle befindet, kann als Orientierung verwendet werden.

  • Seite 171: Abbildung 78: Montierte Ablageplatte

    Kunststoff- klammer Gabelförmige Halterung Sechskant- stange Abbildung 78: Montierte Ablageplatte Abbildung 79: Abbauen der Ablageplatte Sechskantst ange Spann- ring Separierrolle Zahlen zur Orientierung Hinweis: Die kleinen Kanten in der Rolle zeigen nach außen! Abbildung 80: Auswechseln oder Ändern der Separierrollen Pos: 111 /Serviceanleitungen/Geräte spezifisch/Drucker/11.1_Ü2_How_to_create_a_print_file @ 2\mod_1265124645371_21372.doc @ 22340 @ 2 Bedienungsanleitung Version 3.1...

  • Seite 172: Vorgehensweise Beim Erstellen Von Druckdateien

    11.4 Vorgehensweise beim Erstellen von Druckdateien Abhängig von der verwendeten Software, kann eine Druckdatei auf zweierlei Weise erstellt werden. 1. Erstellen einer • Öffnen Sie in der Software das Dialogfeld zum Druckdatei direkt aus der Drucken (in der Regel über Datei > Drucken). Software •...

  • Seite 173: Abbildung 83: Eigenschaften Des Druckeranschlusses

    2. Erstellen einer • Wählen Sie im Menü „Start“ von Microsoft Windows Druckdatei durch Ändern das Menü “Drucker und Faxgeräte” aus. • Klicken Sie mit der rechten Maustaste auf den Druckertreiberanschlusses Drucker, für den Sie eine Druckdatei erstellen in Dateiausgabe möchten, und wählen Sie „Eigenschaften“.

  • Seite 174: Vorgehensweise Beim Aktualisieren Der Flashware

    11.5 Vorgehensweise beim Aktualisieren der Flashware Pos: 113 /Serviceanleitungen/Geräte neutral/41_Ü3_Firmware update via USB port GRAPHIC DISPLAY & 619 ONLY @ 3\mod_1294834232529_21372.doc @ 29245 @ 3 11.5.1 Aktualisieren der Flashware Die Flashware kann nur über den USB Anschluss des Druckers aktualisiert werden. 1.
  • Seite 175 4. Übertragen • Verwenden Sie die Software PrintFile, wie unten beschrieben, im die Flashware an den Drucker zu senden. Flashwaredatei Wenn Sie die Flashware über einen USB-Anschluss aktualisieren möchten, brauchen Sie das Tool PrintFile. Diese kostenlose Software verwenden einen installierten Druckertreiber, um die Flashware-Datei an den Drucker zu senden.
  • Seite 176 Klicken Sie auf „Text file“. Aktivieren Sie „Send to printer“. Klicken Sie auf „OK“. Klicken Sie dann auf „Save“. Öffnen Sie das Programm. Dann: Klicken Sie auf „Text file“. Suchen Sie nach der HEX-Datei der Flashware. Klicken Sie auf „Open“. Bedienungsanleitung Version 3.1...
  • Seite 177 Wählen Sie den Druckertreiber, der auf den USB-Anschluss eingestellt ist, an dem der Drucker angeschlossen ist. Klicken Sie auf „OK“. Der Download wird begonnen. • Nach Abschluss der Aktualisierung wird die Meldung Download Fertigstellen completed End of programming auf dem Display angezeigt. •...

  • Seite 178: Tintenparameterpaket-Id-Nummer

    Spezialanwendungstinte zum Drucken auf schwierige Druckträger. Lesen Sie die zusätzlichen Bedienungshinweise für diesen Tintentyp. u USER INK Nicht optimierte Standardparameter. Diese Parameter können für alle nicht von Neopost genehmigten Tinten verwendet werden. t KH-UV2 TEXT Nur für bestimmte Druckermodelle über ein Funktionsaktualisierung.
  • Seite 179 Diese Einstellung sollte zum Drucken von Druckaufträgen, die Grafiken (z. B. Logo oder Strichcode) enthalten, verwendet werden. Die maximale Transportgeschwindigkeit ist auf 540 mm/s beschränkt. Damit wird eine durchgängig hohe Druckqualität sichergestellt und die Lebensdauer der Farbkartusche erhöht. Standardwert: BLACK DYE Pos: 116 /Bedienungsanleitungen/Geräte neutral/11.4_Ü2_Declaration of conformity @ 0\mod_1251457298475_21372.doc @ 21562 @ 12 Bedienungsanleitung Version 3.1...

  • Seite 180: Konformitätserklärungen

    11.7 Konformitätserklärungen Pos: 117 /Bedienungsanleitungen/Geräte spezifisch/Drucker/CE & FCC Declarations/Declaration of conformity_Introduction @ 2\mod_1270642943823_21372.doc @ 22716 @ Die in dieser Anleitung dargestellten Produkte entsprechen den Anforderungen der folgenden Richtlinien: Pos: 118 /Bedienungsanleitungen/Geräte spezifisch/Drucker/CE & FCC Declarations/Machinery and EMC directive @ 2\mod_1270640778289_21372.doc @ 22715 @ EG-Richtlinien EG-Richtlinie Jahr/Registriernr.
  • Seite 181 Grenzwerte für DIN EN 61000-3-2:2006-10 Oberschwingungsströme DIN EN 61000-3-3:2009-06 Begrenzung von Spannungsänderungen, Spannungsschwankungen und Flicker in öffentlichen Niederspannungs- Versorgungsnetzen für Geräte mit einem Bemessungsstrom Pos: 119 /Bedienungsanleitungen/Geräte spezifisch/Drucker/CE & FCC Declarations/CE Warning Class A Device_619_ONLY @ 3\mod_1297852620204_21372.doc @ 30341 @ Warnung Dieses ist eine Einrichtung der Klasse A.

  • Seite 182: Glossar

    12 Glossar Begriff Beschreibung Adressierung Mit Adressierung ist das Aufdrucken einer Adresse auf ein Objekt gemeint, damit dieses auf postalischem Weg zugestellt werden kann. In der Regel bezieht sich die Adressierung auf das Aufbringen der Empfängeradresse. Siehe Personalisieren und Individualisieren ASCll ASCll ist die Abkürzung für "American Standard Code for Information Interchange".
  • Seite 183 Direktadressierer Ein Direktadressierer-Drucker druckt die Adresse direkt auf einen Druckträger (z. B. ein Kuvert). Eine indirekte Methode der Adressierung eines Druckträgers besteht beispielsweise im Anbringen von Adressetiketten. dpi (dots per inch) beschreibt, wie viele Bildelemente (Pixel) pro Zoll (25,4 mm) gedruckt werden. Siehe Auflösung Druckbereich Der Druckbereich umfasst die maximale Breite, die für die...
  • Seite 184 Escape-Sequenz Siehe PCL. Escape-Zeichen Das Escape-Zeichen (EC) leitet im ASCII-Code einen Befehl ein. Dieses Zeichen wird nicht gedruckt. Die Zeichen, die dem Escape-Zeichen folgen, werden vom Drucker als Befehlscodes erkannt. Siehe PCL Ethernet Ist eine Technologie, die Software und Hardware für kabelgebundene Datennetze (LAN) spezifiziert.
  • Seite 185 NICHT sequenziell (z. B. aus einer Datenbank) gedruckt. Bei einem L&D-Produktionsprozess wird jedes Dokument genau einem Datenelement (z. B. einem Datenbankeintrag) zugewiesen. Diese Zuweisung geschieht durch das Lesegerät. Linienbreite Die Linienbreite bezieht sich auf die Strichstärke. Es wird zwischen normaler und fetter Linienbreite unterschieden. Lines per inch.
  • Seite 186 auf ein statisches, vorgedrucktes Dokument gemeint. Die häufigste Anwendung der Personalisierung ist der Druck einer Grußformel am Anfang eines Briefs (z. B. Sehr geehrte Frau Schmidt!). In der Regel beinhaltet die Personalisierung auch die Adressierung des Dokuments. Siehe Adressierung und Individualisieren Pigmentfarbe Bei Pigmentfarben sind die farbgebenden Elemente der Farbe feste Partikel (Pigmente).
  • Seite 187 Standardkonfiguration Vor der Auslieferung werden die Standardeinstellungen des Druckers programmiert. Diese Werkseinstellungen werden unter der Konfigurationsnummer „0“ gespeichert. Sie sind solange aktiv, bis eine andere Konfigurationsnummer ausgewählt und Einstellungsänderungen vorgenommen werden. TCP/IP TCP / IP ist die Abkürzung für die Kommunikationsprotokolle „Transmission Control Protocol“...

  • Seite 188: Index

    13 Index Abbrechen eines Druckauftrags ... 53 Hauptanzeige ........31 Hochglanzmaterial......155 Anlagewinkel ........40 Anzeige ........... 31 Installationsort ......... 12 Ausrichtung......... 48, 77 Kosten pro Patrone......32 Barcode ..........182 Kundendienst ......... 112 Baudrate.........182 LED ..........28 Bedienfeld........29 Lieferumfang ........16 Blattanfangsensor ......112 LOG-Funktion ........
  • Seite 189 Schmales Material ....38, 39, 170 Testdruck ......... 49 Seitenanzahl pro Patrone....32 Tintenpatrone ......... 112 Sekundäre Funktionen ....... 29 Tintenpatronen ......14, 36 Separierrollen ..... 20, 155, 169 Transportband ........ 156 Service ..........13 Transportrolle ......... 152 Sicherung ........116 Umgang mit Tintenpatronen....36 Software Anwendung ......
