Neopost as-700 Bedienungsanleitung

Neopost as-700 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

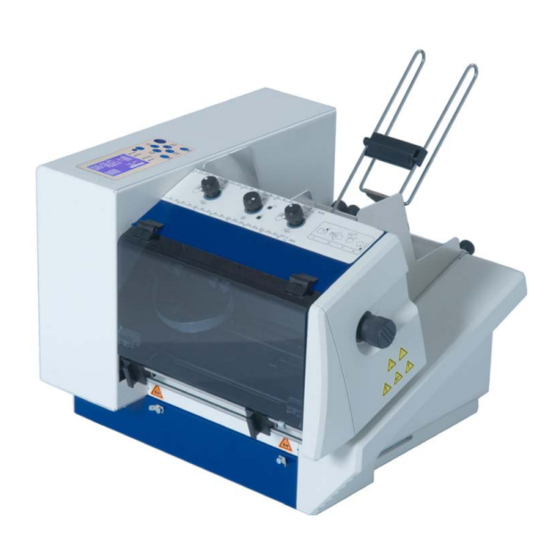

as-700
direktadressierer
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Neopost as-700

Inhaltszusammenfassung für Neopost as-700

  • Seite 1 Bedienungsanleitung...
  • Seite 2 Die in der vorliegenden Bedienungsanleitung dargestellten Produkte entsprechen den An- forderungen der Richtlinie Nr. 2006/42/EG und der Richtlinie 2004/108/EG. Neopost hat einen Recyclingsdienst für alte und unbrauchbar gewordene Frankiermas- chinen entwickelt. Tragen Sie zum Umwelts- chutz bei und informieren Sie sich auf unserer Webseite oder wenden Sie sich direkt an uns.

  • Seite 3: Herstelleradresse

    Bulk Mailer eine eingetragene Marke der Satori Software Inc. Herstelleradresse Neopost Industrie ZI Tivoli 72800 Le Lude Frankreich www.neopost.com Pos: 4 /Bedienungsanleitungen/Geräte spezifisch/Drucker/AS-700/0.0_Revision level_AS-700_Version_3.1 @ 3\mod_1298995447511_21372.doc @ 30624 @ Änderungsstand Version Änderungsbeschreibung Datum Neues Dokument für grafisches Display November 2010 und Firmware Version 4.7...

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Einführung.................. 9 1.1 Piktogramme ................9 1.2 Hinweise zur Verwendung dieser Anleitung........9 1.3 Begriffe und Abkürzungen............10 1.4 Systemanforderungen .............10 Sicherheitshinweise ..............11 2.1 Allgemeine Sicherheitshinweise ..........11 2.2 Sicherheitshinweis zu den Tintenpatronen ........13 Standort des Druckers ..............13 2.3 Entsorgung ................13 Lieferumfang und Aufbau ............
  • Seite 5 9.1 Verbrauchsmaterialien ............136 9.1.1 Tintenpatronen für Adressdrucker ........136 9.1.2 Reinigungstücher ............. 138 9.2 Zubehör ................139 9.2.1 Kleiner Anlagewinkel ............139 9.2.2 Großer Anlagewinkel ............140 9.3 Zusatzgeräte ............... 140 9.3.1 Transportband Neopost CS-800 ......... 141 Bedienungsanleitung Version 3.1...
  • Seite 6 10 Technische Daten ..............142 11 Anhang ................... 144 11.1 Wie man vollständig die Druckertreiber aus Windows Vista und Windows 7 entfernt ..............144 11.2 Wie man vollständig die Druckertreiber aus Windows XP und Windows 2000 entfernt ............... 145 11.3 Verwendung eines bereits installierten Druckertreiber...
  • Seite 7 Abbildungsverzeichnis Abbildung 1:AS-700 Frontansicht ................15 Abbildung 2:AS-700 Rückansicht ................16 Abbildung 3:AS-700 Frontansicht mit geöffneter Abdeckung ......... 17 Abbildung 4: Montage I................... 19 Abbildung 5: Montage II..................20 Abbildung 6: Das Bedienfeld ..................22 Abbildung 7: Einsetzen der Tintenpatrone ..............31 Abbildung 8: Halterungshebel arretieren..............
  • Seite 8 Abbildung 36: Treibersoftware aktualisieren............... 88 Abbildung 37: Quelle für Treiberinstallation auswählen ..........88 Abbildung 38: Ferritkern ..................89 Abbildung 39: Hinzufügen eines TCP/IP Port .............. 90 Abbildung 40: Assistent zum Hinzufügen eines Standard-TCP/IP-Druckerports ....91 Abbildung 41: IP Adresse des Druckers ..............91 Abbildung 42: Benutzerdefiniert ................

  • Seite 9: Einführung

    Einführung Es wird empfohlen, die Bedienungsanleitung und die Sicherheitshinweise sorgfältig durchzulesen und zu befolgen, um sowohl eine lange Nutzungsdauer und seiner Komponenten sowie sichere Nutzungsbedingungen sicherzustellen. Beachten Sie immer alle Warnungen und Hinweise, die an dem Gerät angebracht oder aufgedruckt sind. Alle Personen, die dieses Gerät bedienen, müssen mit der Bedienungsanleitung vertraut sein.

  • Seite 10: Begriffe Und Abkürzungen

    Pos: 11 /Bedienungsanleitungen/Geräte spezifisch/Drucker/1.4_Ü2_System requirements_ONLY_619 @ 2\mod_1272530190780_21372.doc @ 22811 @ 2 1.4 Systemanforderungen Der AS-700 ist zur Verwendung in Verbindung mit einem PC vorgesehen. Zum Anschluss an den PC ist ein freier USB Anschluss oder ein freier Ethernet (TCP/IP) Anschluss erforderlich.

  • Seite 11: Sicherheitshinweise

    Sicherheitshinweise Lesen Sie die folgenden Anweisungen vor der ersten Inbetriebnahme zu Ihrer eigenen Sicherheit und zum sicheren Betrieb des durch. Beachten Sie immer sämtliche Warnungen Anweisungen, direkt Gerät angebracht sind. Halten diese Bedienungsanleitung bereit, damit Sie sie jederzeit bei Fragen oder Problemen heranziehen können.
  • Seite 12 Pos: 18 /Bedienungsanleitungen/Geräte neutral/2.1h_Allgemeine Sicherheitshinweise_Hinweis Service @ 0\mod_1242737415895_21372.doc @ 21452 @ Bei sämtlichen Fragen zum Service und zur Reparatur wenden Sie sich an Ihren autorisierten Neopost Händler oder Servicepartner. Auf diese Weise stellen Sie die Betriebssicherheit des Geräts sicher. Pos: 19 /Bedienungsanleitungen/Geräte spezifisch/Drucker/2.2_Ü2_Ink safety notice @ 1\mod_1260870536312_21372.doc @ 22145 @ 2...

  • Seite 13: Sicherheitshinweis Zu Den Tintenpatronen

    2.2 Sicherheitshinweis zu den Tintenpatronen Bewahren Sie die Tintenpatronen für Kinder unzugänglich auf. Wenn die Tinte mit der Haut in Berührung kommt, spülen Sie die Tinte sofort unter laufendem Wasser ab. Falls die Tinte in Ihre Augen kommt, spülen Sie sie sofort mit viel Wasser aus. •...

  • Seite 14: Lieferumfang Und Aufbau

    Pos: 25 /Bedienungsanleitungen/Geräte neutral/3.2_Ü2_Delivery @ 0\mod_1242739526953_21372.doc @ 21457 @ 2 3.2 Lieferung Der Neopost AS-700 wird in einer entsprechenden Verpackung ausgeliefert, damit das Gerät bei einer normalen Beförderungsart sein Ziel ohne Schäden erreicht. Der Transport und die Lagerung müssen unter geeigneten Bedingungen durchgeführt werden.

  • Seite 15: Geräteübersicht

    3.3 Geräteübersicht Pos: 28 /Bedienungsanleitungen/Geräte spezifisch/Drucker/AS-700/4.1_Geräteübersicht_AS-700/710_USB2.0 @ 3\mod_1296819973448_21372.doc @ 29965 @ Pos: 24 /Bedienungsanleitungen/Geräte spezifisch/Labeler/L326/4.1_Geräteübersicht_L326 @ 0\mod_1250853155201_6.doc @ 2820 @ Abbildung 1:AS-700 Frontansicht Papierzuführungsrampe Separierjustierknöpfe Anlagewinkel Transparente Sicherheitsabdeckung Führung (Schiene) Dickeneinstellung Bedienfeld mit Anzeige Bewegliche Auslaufrollen Separierfeststellgriff Bedienungsanleitung Version 3.1...

  • Seite 16: Abbildung 2:As-700 Rückansicht

    Abbildung 2:AS-700 Rückansicht USB 2.0 Schnittstelle zum PC zum Ein-/Ausschalter Senden der Druckdaten Serielle Schnittstelle zum PC für Netzeingangsmodul Statusrückmeldungen und Servicezwecke Ethernet (TCP/IP) Schnittstelle zum Fixierungsgriffe für Anlagewinkel PC zum Senden der Druckdaten und Rampe Bedienungsanleitung Version 3.1...

  • Seite 17: Abbildung 3:As-700 Frontansicht Mit Geöffneter Abdeckung

    Abbildung 3:AS-700 Frontansicht mit geöffneter Abdeckung Transparente Sicherheitsabdeckung Druckkopfschlitten (Shuttle) (offen) Tintenpatrone Wischer für Tintenpatrone (Teil der Servicestation) Abdeckung für Tintenpatrone Bewegliche Auslaufrollen (Teil der Servicestation) Pos: 29 /Bedienungsanleitungen/Geräte neutral/3.3_Ü2_Assembly @ 1\mod_1264168442358_21372.doc @ 22286 @ Bedienungsanleitung Version 3.1...

  • Seite 18: Aufstellung

    3.4 Aufstellung Pos: 30 /Bedienungsanleitungen/Geräte neutral/3.3.1_Ü3_Connecting the power cable @ 1\mod_1264168527578_21372.doc @ 22287 @ 3 3.4.1 Anschließen des Netzkabels Pos: 31 /Bedienungsanleitungen/Geräte neutral/5.2b_Warnhinweis Netzkabel @ 0\mod_1246016358876_21372.doc @ 21465 @ Netzkabel Achtung! Das Gerät darf nur an Anschlussdosen mit integriertem Schutzkontakt (Erdung) angeschlossen werden! Vergewissern Sie sich, dass der Ein-/Ausschalter ausgeschaltet ist.

  • Seite 19: Montieren Der Papierzuführungsrampe Und Der Anlagewinkel

    3.4.2 Montieren der Papierzuführungsrampe und der Anlagewinkel • Bringen Sie den schmalen Anlagewinkel (innen) (1) neben der Druckerseitenwand an. Bringen Sie dann die Papierzuführungsrampe (2) und entweder den zweiten schmalen Anlagewinkel (außen) (3) oder den mittleren Anlagewinkel (außen) an (in Abbildung 4 nicht dargestellt).

  • Seite 20: Abbildung 5: Montage Ii

    Abbildung 5: Montage II Pos: 33 /Bedienungsanleitungen/Geräte neutral/4.0_Ü1_Description of device @ 0\mod_1246003073544_21372.doc @ 21459 @ 1 Bedienungsanleitung Version 3.1...

  • Seite 21: Gerätebeschreibung

    Das Hauptanwendungsfeld ist das Drucken von Sendungen mit Adressen, Grafiken und postalischen Elementen. Die Anwendung ist jedoch nicht auf diesen Zweck beschränkt. Mit einem Druckbereich von 180 mm kann der AS-700 einen breiten Bereich bedrucken. Pos: 36 /Bedienungsanleitungen/Geräte neutral/4.3_Ü2_Description of functions @ 0\mod_1250854288782_21372.doc @ 21515 @ 2 4.2 Beschreibung der Funktionen...

  • Seite 22: Das Bedienfeld

    4.3 Das Bedienfeld Pos: 39 /Bedienungsanleitungen/Geräte spezifisch/Drucker/4.4_Operator_Panel @ 2\mod_1265967728349_21372.doc @ 22485 @ Abbildung 6: Das Bedienfeld Das Bedienfeld wird verwendet, um häufig verwendete Funktionen einfach zu aktivieren und Informationen in der Hauptanzeige auszuwählen. Das Bedienfeld wird auch zum Navigieren in den Druckermenüs verwendet, um Drucker- oder Layouteinstellungen zu ändern, Testmodi auszuführen oder bestimmte Druckerstatistiken nachzuschlagen.

  • Seite 23: Tastenfeld

    4.3.1 Tastenfeld Nachfolgend finden Sie eine Erläuterung dazu, wie die verschiedenen Tasten des Tastenfelds funktionieren: Taste Hauptfunktion OK (Online) Schaltet den Drucker online und bestätigt eine Auswahl in einem Menü. Cancel (Offline) Schaltet den Drucker offline und verlässt die aktuelle Menüebene.
  • Seite 24 Die vier Pfeiltasten verfügen über sekundäre Funktionen, die durch Drücken einer der vier Pfeiltasten zusammen mit der Taste Quick ausgeführt werden. Sekundäre Funktionen Beachten Sie, dass die sekundären Funktionen in Abhängigkeit davon etwas unterschiedlich reagieren, wie lange Sie die Tasten drücken. (Kurz) = Die beiden Tasten werden nur sehr kurz gedrückt.

  • Seite 25: Hauptanzeige

    4.3.2 Hauptanzeige Die Hauptanzeige bietet auf einen Blick die wichtigsten Informationen zum aktuellen Druckauftrag. Pos: 42 /Bedienungsanleitungen/Geräte spezifisch/Drucker/4.4.3_Main_Display_Shuttle_Head_AS-700_ONLY_ONLY_619 @ 3\mod_1298994686644_21372.doc @ 30612 @ J o b z a e h l e r : 1 2 3 4 5 6 7 ←...
  • Seite 26 Elemente pro Anzeigezeile Beachten Sie, dass es Anzeigezeilen gibt, die mehr als ein anzuzeigendes Element enthalten. Um alle Elemente zu durchlaufen, markieren Sie eine Zeile (z. B. Zeile 1 Zähler) mit den Tasten Pfeil nach oben oder Pfeil nach unten , und drücken Sie die Taste Pfeil nach links oder Pfeil nach rechts...
  • Seite 27 3: Schlittengeschwindigkeit Diese Zeile enthält die aktuell festgelegte Schlittengeschwindigkeit. Zum Ändern der Geschwindigkeit markieren Sie diese Zeile und drücken die Taste mit dem nach rechts oder nach links gerichteten Pfeil . Beachten Sie, dass die zur Auswahl stehenden Geschwindigkeiten durch die eingestellte Druckqualität beschränkt werden (siehe Zeile 6).
  • Seite 28 7: Druckrichtung Diese Zeile enthält die festgelegte Druckrichtung. Nor Das Drucklayout wird in der normalen Richtung gedruckt. Rev Das Drucklayout wird um 180° gedreht. Ausführlichere Informationen zur Druckrichtung finden Sie im Abschnitt „Menü“ in diesem Handbuch. Diese Einstellung kann gesperrt werden, sodass eine vom PC gesendete Einstellung der Druckrichtung ignoriert wird.
  • Seite 29 9: Füllstand der Tintenpatrone Die Balkenhöhe zeigt die berechnete Menge der Tinte an, die in einer Patrone noch vorhanden ist. Um die genaue Prozentangabe der restlichen Tinte anzuzeigen, wählen Sie mit der Taste mit dem nach links gerichteten Pfeil den Balken aus. Um den Wert der in der Patrone noch vorhandenen Tinte zu ändern, verändern Sie den Wert mit den Pfeiltasten nach oben oder nach unten...

  • Seite 30: Inbetriebnahme Des Geräts

    Pos: 45 /Bedienungsanleitungen/Geräte spezifisch/Drucker/5.0_print_first_test_page @ 1\mod_1263302633152_21372.doc @ 22230 @ In diesem Abschnitt werden alle Schritte beschrieben, die zum Drucken der ersten Testseite mit dem Neopost AS-700 erforderlich sind. Pos: 46 /Bedienungsanleitungen/Geräte neutral/5.2d_Ü2_How to power-on the device @ 0\mod_1250856526091_21372.doc @ 21521 @ 2 5.1 Einschalten des Geräts...

  • Seite 31: Einsetzen Der Tintenpatrone

    5.2 Einsetzen der Tintenpatrone Pos: 49 /Bedienungsanleitungen/Geräte spezifisch/Drucker/AS-710/5.2b_How to install the ink cartridge_Shuttle Head_Step 1 @ 2\mod_1270115132425_21372.doc @ 22704 @ Öffnen der • Öffnen Sie die transparente Sicherheitsabdeckung. Sicherheitsabdeckung • Der Drucker zeigt Folgendes an: ABDECKHAUBE OFFEN! CODE: 49 • Der Druckkopfschlitten fährt an eine geeignete Position zum Einsetzen der Tintenpatrone.
  • Seite 32 Berühren Sie weder die Kontakte noch die Düsenplatte einer Patrone. Dies kann zu einer Beeinträchtigung der Druckqualität führen. Tintenpatronen Es wird empfohlen, nur offizielle Neopost-Tinten für diesen Drucker zu verwenden. Wiederbefüllte Tintenpatronen können zu einer schlechten Druckqualität und einer Beschädigung des Druckers führen.

  • Seite 33: Einrichten Der Zuführung

    5.3 Einrichten der Zuführung Zum Einrichten der Zuführung müssen Sie die folgenden Schritte in der angegebenen Reihenfolge ausführen: Justieren der Vereinzelung Justieren der Anlagewinkel Auffüllen der Zuführung mit Material Justieren der Papierzuführungsrampe 1. Justieren • Entsperren Sie den Separierfeststellgriff (A), indem Sie ihn entgegen dem Uhrzeigersinn drehen.

  • Seite 34: Abbildung 9: Justieren Der Vereinzelung

    Abbildung 9: Justieren der Vereinzelung Separierfinger Abbildung 10: Separierfinger 2. Justieren • Lösen Sie die Befestigungsschrauben (C) der beiden Anlagewinkel (siehe Abbildung 11). Anlagewinkel • Schieben Sie die beiden Anlagewinkel auseinander. • Legen Sie ein Medium an die gewünschte Druckposition. Bestimmen Sie die Position mithilfe des Lineals.

  • Seite 35: Abbildung 11: Positionen Der Papierseitenführung Für C5-Kuverts

    Unterschiedliche Materialformate Die optional verfügbaren Papierseitenführungen für unterschiedliche Formate gestalten die Zuführung dieser Materialien einfacher. Weitere Informationen finden Sie im Kapitel 9.2 auf Seite 141. Abbildung 11: Positionen der Papierseitenführung für C5-Kuverts Bedienungsanleitung Version 3.1...

  • Seite 36: Abbildung 12: Positionieren Des Materials

    Abbildung 12: Positionieren des Materials Papiersensorposition Abbildung 13: Position des Papiersensors 3. Auffüllen • Legen Sie ein Medium in die Zuführung ein. der Zuführung • Schieben Sie das Medium bis zu den Separierfingern. mit Material • Lassen Sie den Stapel überlappen. •...

  • Seite 37: Vorgehensweise Materialstärke

    4. Justieren • Legen Sie die Neigung der Papierzuführungsrampe gemäß dem verwendeten Material fest: Papierzuführu Flexibles Material mit geringer Breite = starke Neigung ngsrampe Unflexibles Material mit großer Breite = geringe Neigung • Schieben Sie die Führung in Richtung des Stapels, sodass die unteren zwei oder drei Produkte vom Gewicht des Stapels befreit sind (siehe Abbildung 14).

  • Seite 38: Abbildung 15 Justierknopf Für Die Stärke

    Wenn Ihnen die Materialstärke nicht bekannt ist, sollten Sie den Drucker gemäß der nachfolgenden Beschreibung justieren: • Öffnen Sie die transparente Sicherheitsabdeckung. • Heben Sie die Transportrollen und die beweglichen Auslaufrollen an, indem Sie den Justierknopf für die Stärke (siehe Abbildung 15) auf die maximale Stärke drehen (Skalenwert "5").

  • Seite 39: Messen Der Länge Des Mediums

    5.5 Messen der Länge des Mediums Der Drucker kontrolliert ständig die Größe der zugeführten Medien. Daher muss der Neopost AS-700 am Anfang eines neuen Druckauftrags die Abmessungen des Mediums kennen. Die Abmessungen können entweder manuell gemessen oder von einer Softwareanwendung gesendet werden.

  • Seite 40: Abbildung 17: Testdruck

    • Die Position des Testdrucks ist falsch. Überprüfen Sie, ob die Papierlänge gemessen wurde. Pos: 58 /Bedienungsanleitungen/Geräte spezifisch/Drucker/AS-700/5.9_Testprint Scan_AS-700 @ 2\mod_1271155804966_21372.doc @ 22736 @ Abbildung 17: Testdruck Pos: 59 /Bedienungsanleitungen/Geräte spezifisch/Drucker/6.0_Ü1_Printer Menu (firmware V4.8) @ 3\mod_1298994979036_21372.doc @ 30618 @ 1...

  • Seite 41: Druckermenü (Firmware V4.8)

    Druckermenü (Firmware V4.8) Pos: 60 /Bedienungsanleitungen/Geräte spezifisch/Drucker/6.0_Introduction_Printer_Menu @ 2\mod_1265890955551_21372.doc @ 22473 @ Dieses Kapitel bietet einen Überblick über die Menüstruktur des AS-700 Beschreibungen der einzelnen Menüeinträge. Dem nachstehenden Index können Sie die Seitennummern der einzelnen Menüeinträge sowie die Struktur des Druckermenüs entnehmen. Die Einrückung der Menüeinträge zeigt deren Position im Menü...
  • Seite 42 KEIN PAPIEREINZUG ................60 AUFTRAGSKONFIG......................61 DRUCKQUALITAET....................61 TRANSPORT PARAM..................... 62 PAPIERGESCHW................. 62 GESCHW.SCHLITTEN ................62 DRUCK MODUS .................. 63 OPTIMIERUNG ................... 63 AUSWURFVERZOEG[s] ................ 63 AUSWURF LETZT.PAP ................. 64 DRUCKBILD......................64 AUSRICHTUNG .................. 64 PAPIERGROESSE................65 LINKER RAND ..................65 OBERER RAND ...................
  • Seite 43 GW ....................75 Monitor: ................... 75 Tint.Pak: ..................75 SERVICEDRUCKE ....................75 Buendigkeit Horiz................75 Buendigkeit Vert................75 Volle Druckbreite ................76 Adjust Print Head................76 PatronenDruckmust................77 Druck Zeichensatz ................79 DRUCKEREINSTELLUNGEN ................... 79 EMPFANGSDATEN ....................81 HAENDLER ......................81 ZEIGE FEHLERMELDUNG ..................

  • Seite 44: Quick Menu

    QUICK MENU Die Quick Taste öffnet das folgende Menü: Pos: 61.3 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Quick Menü/Ü2_6001_PRINTER RESET_FW_4.8 @ 3\mod_1287746467437_21372.doc @ 27911 @ DRUCKER RESET DRUCKER RESET wird dazu benutzt einen laufenden Druckjob abzubrechen. Bei diesem Vorgang werden zuerst alle noch ausstehenden Daten vom PC (Daten im Spooler) gelöscht und anschließend wird der Drucker interne Speicher gelöscht.

  • Seite 45: Warteschl.loeschen

    WARTESCHL.LOESCHEN löscht alle Daten Drucker internen Pufferspeicher. Noch WARTESCHL.LOESCHEN ausstehende Daten, welche noch nicht von der PC Anwendung abgeschickt wurden, werden nicht gelöscht! • Wählen sie WARTESCHL.LOESCHEN im QUICK MENU Menü und drücken sie dir Ok Taste. WARTESCHL.LOESCHEN während eines Druckjobs Führen sie WARTESCHL.LOESCHEN nur durch, wenn die PC Anwendung alle Daten des Druckjobs abgeschickt hat.

  • Seite 46: Papierlaenge Messen

    PAPIERLAENGE MESSEN Der Drucker misst die Länge des Papiers in Durchlaufrichtung (= W in der Abbildung unten). Legen sie dazu ein einzelnes Exemplar in den Anleger des Druckers. Nach der Messung zeigt der Drucker die gemessene Länge im Display an. Wenn sie die gemessene Länge im Drucker sperren möchten halten sie die Ok Taste für drei Sekunden gedrückt.

  • Seite 47: Patrone Wechseln

    PATRONE WECHSELN Die Patrone wird aus der Abdeckung herausgefahren, damit sie bequem ausgetauscht werden kann. Nach dem Austauschen drücken sie die Ok Taste. Falls sie eine neue Patrone eingesetzt haben, wird im Display folgendes angezeigt: RESET TINTENSTAND?. Durch Drücken der Ok Taste () setzen sie die Tintenfüllstandanzeige auf 100%.

  • Seite 48: Hauptmenue

    HAUPTMENUE Mit der Home Taste öffnen sie das Hauptmenü des Druckers. Im Hauptmenü haben sie Zugriff auf folgende Untermenüs: DRUCKER KONFIG. AUFTRAGSKONFIG. SERVICE SPRACHE EINSTELLUNG Pos: 61.15 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü1/Ü1_1000_Menü_Drucker_PRINTER CONFIG. @ 0\mod_1253108079366_21372.doc @ 21575 @ Bedienungsanleitung Version 3.1...

  • Seite 49: Drucker Konfig

    DRUCKER KONFIG. Pos: 61.16 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü2/Ü2_1100_MAINENANCE @ 0\mod_1254483965167_21372.doc @ 21642 @ WARTUNG Pos: 61.17 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_1104_CLEANING CYCLE_Shuttle Head @ 0\mod_1254486713522_21372.doc @ 21650 @ REINIGUNGSZYKLUS Hier können sie die Anzahl an Seiten einstellen, nach welcher der Drucker einen Reinigungszyklus durchführen soll. Bei einem Reinigungszyklus unterbricht der Drucker den Druckjob und fährt die Patrone in die Abdeckposition und führt dort die Reinigung durch.

  • Seite 50: Abbildung 18: Duesen Aktivieren Funktion

    DUESEN AKTIVIEREN Hier können sie die DUESEN AKTIVIEREN Wartungsfunktion aktivieren. Mit dieser Funktion kann das Antrocknen der Tinte innerhalb der Düsen verhindert werden. Während eines Druckjobs kann es vorkommen, dass manche Düsen der Tintenpatrone nicht auf jeder Seite genutzt werden. Zum Beispiel, wenn die meisten Adressen eines Druckjobs aus 5 Textzeilen bestehen aber einige wenige Adressen aus 6 Textzeilen bestehen.

  • Seite 51: Justierungen

    JUSTIERUNGEN Pos: 61.22 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_1302_ADJUSTMENT GAP @ 0\mod_1254831272021_21372.doc @ 21687 @ SPALT-EINSTELLUNG Pos: 61.23 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü4_130204_VERT.CORRECTION @ 0\mod_1254489912225_21372.doc @ 21665 @ VERT. KORREKTUR Für eine optimale Ausrichtung der einzelnen Druckzeilen zu erreichen, kann eine vertikale Korrektur eingestellt werden. Die vertikale Korrektur muss eingestellt werden, wenn Lücken oder Überlappungen zwischen den Druckzeilen sichtbar werden.

  • Seite 52: Abbildung 19: Kopfschl-Korrekt

    SCHRITT-EINSTELLUNG Pos: 61.25 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü4_130315_CARRIAGE CORRECT._AS-700/710 @ 0\mod_1254729851987_21372.doc @ 21668 @ KOPFSCHL-KORREKT. Hier können sie den horizontalen Versatz korrigieren. Dabei können sie den Druckbeginn bei der Kopfschlittenbewegung in 0.04 mm ( ’’) Schritten verschieben. Um eine Korrektur einzustellen benutzen sie die oder Tasten und drücken sie die Ok Taste um die Einstellung zu bestätigen.

  • Seite 53: Abbildung 20: Justage Ls

    JUSTAGE LS Die Lichtschranke (LS) (der Papier Sensor) erkennt die Vorder- und die Hinterkante jedes Druckgutes. Die exakte Positionierung des Druckbildes erfolgt anhand dieser Erkennung. Um eine mögliche Abweichung in der Positionierung zu korrigieren, können sie in diesem Menü einen Korrekturwert einstellen. Um einen Korrekturwert einzustellen drücken sie die Quick und die Pfeil nach oben Tasten zusammen.

  • Seite 54: Grundeinstellung

    GRUNDEINSTELLUNG Alle Einstellungen die in diesem Menü vorgenommen werden gelten für alle Druckaufträge und bleiben nach einem Neustart des Druckers erhalten. Pos: 61.29 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Menü_Drucker_Hinweis_BOOT DEFAULTS settings remain after printer reset @ 2\mod_1275288488760_21372.doc @ 22858 @ GRUNDEINSTELLUNG bleiben nach dem Zurücksetzen des Druckers erhalten Die Einstellungen im GRUNDEINSTELLUNG-Menü...

  • Seite 55: Communication

    COMMUNICATION In diesem Menü wird die Schnittstelle ausgewählt, die für die Kommunikation zwischen Drucker und PC verwendet wird. Wählen Sie die Schnittstelle und drücken Sie die OK Taste. Option Hinweis Die USB Schnitstelle wird verwendet. TCP/IP Die TCP/IP Schnittstelle wird verwendet. dynamic IP fix IP dynamic IP...

  • Seite 56: Tinte

    Die gewählte Tintensorte wird oberhalb der Füllstandsbalken im Druckerdisplay angezeigt. (z.B. “VERSATILE”). Tinten für Sonderanwendungen Einige Tinten für Sonderanwendungen sind nur nach Freischaltung verfügbar. Bitte wenden sie sich an ihren Händler für weitere Informationen.Neopost Option Hinweis d BLACK DYE Black Dye Tintenpatrone...

  • Seite 57: Reset Tintenstand

    RESET TINTENSTAND Hier können sie den berechneten Tintenstand der Patrone auf 100% zurücksetzen. Wählen sie ja aus, um den Tintenstand zurückzusetzen. Das zurücksetzen sollte nur nach dem Einsetzen einer neuen, vollen Patrone durchgeführt werden. Dies ist die Voraussetzung für eine korrekte Anzeige des Tintenstandes. Diese Funktion kann nur korrekt arbeiten, wenn sie richtig genutzt wird.

  • Seite 58: Vorwaermen Patr

    VORWAERMEN PATR. Wenn diese Funktion aktiviert ist, werden die Düsen der Druckpatronen auf einer vor dem Beginn eines Druckjobs auf Betriebstemperatur gebracht. Mit dieser Funktion wird ein Kaltstart der Patronen vermieden, dies ist Voraussetzung für eine konstante Druckqualität Beginn des Druckjobs Bitte beachten sie, dass während des Vorwärmevorgangs kein Druckgut durch den Drucker laufen darf.

  • Seite 59: Setze Papier Tol

    SETZE PAPIER TOL. In diesem Menü können sie den Toleranzwert für die Papierlängenüberwachung einstellen. Der Toleranzwert kann in neun Schritten, von 8 mm bis zu 70 mm (0.31” bis zu 2.75”) eingestellt werden. Falls ein Druckgut länger ist als die Eingestellte Papierlänge + der Toleranzwert, hält der Drucker an und zeigt eine Fehlermeldung an.

  • Seite 60: Hupe

    HUPE Hier können sie die akustischen Signale (Hupe) des Druckers einstellen. Option Hinweis Keine akustischen Warnungen. kurz Kurzer Signalton (2 Sekunden). lang Kontinuierlicher Signalton. Drücken sie eine Taste am Bedienfeld um den Signalton zu beenden. interm. An- und Abschwellender Signalton Drücken sie eine Taste am Bedienfeld um den Signalton zu beenden.

  • Seite 61: Auftragskonfig

    AUFTRAGSKONFIG. Pos: 61.49 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü2/Ü2_2100_2101_PRINT_QUALITY @ 0\mod_1254485113011_21372.doc @ 21649 @ DRUCKQUALITAET In diesem Menü können sie die Druckqualität einstellen. Die Druckqualität wird in Druckpunkten pro Zoll angegeben (dots per inch / dpi). Jeder der acht einstellbaren Druckqualitäten besteht aus zwei Ziffern. Eine Ziffer vor dem x und eine danach z.B.

  • Seite 62: Transport Param

    TRANSPORT PARAM. Pos: 61.52 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_2201_PAPER SPEED_Only_AS-700/710 @ 0\mod_1254914049061_21372.doc @ 21750 @ PAPIERGESCHW. In diesem Menü können sie einstellen, wie schnell das Druckgut durch den Drucker transportiert werden soll. Verwenden sie eine niedrige Einstellung für dickes oder empfindliches Druckgut. 30%, 40%, 50%, 60%, 70%, 80%, 90%, 100% Standardwert: 100% Pos: 61.53 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Menü_Drucker_Hinweis_Nicht "Lock"-bar @ 0\mod_1254823525509_21372.doc @ 21684 @...

  • Seite 63: Druck Modus

    DRUCK MODUS In diesem Menü kann festgelegt werden, ob der Drucker nur bei der vorwärts oder auch bei der rückwärts Bewegung des Kopfschlittens drucken soll, oder ob diese Einstellung automatisch vorgenommen werden soll. Option Hinweis bidirektional Der Druck druckt sowohl bei der vorwärts als auch bei der rückwärts Bewegung des Kopfschlittens.

  • Seite 64: Abbildung 21: Unterschied Nor/Rev

    AUSWURF LETZT.PAP In diesem Menü kann eingestellt werden, ob der Drucker die letzte Seite eines Druckjobs direkt auswirft. Option Hinweis Der Drucker wirft die letzte Seite eine Druckjobs aus. nein Der Druck wirft die letzte Seite eines Druckjobs nicht aus. Die Seite verbleibt zwischen den Auswurfrollen. Standardwert: ja Pos: 61.60 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü2/Ü2_2300_LAYOUT @ 0\mod_1254831971240_21372.doc @ 21691 @ DRUCKBILD...

  • Seite 65: Abbildung 22: Linker Rand, Transportrichtung

    PAPIERGROESSE In diesem Menü können sie ein Papierformat auswählen. Fall sie ein Papierformat verwenden, welches nicht in diesem Menü aufgeführt is, so verwenden sie bitte die, “PAPIERLANGE MESSEN” Funktion (Quick Menü oder Tastenkombination Quick + Pfeil nach rechts Taste) Excecutive, Letter, Legal, Ledger, A3, A4, A5, A6, Monarch, C10, Intern.DL, INSD, C4, C5, C6, B4, B5, B5JIS, Card1, Card2, Hagaki, Kundensp.

  • Seite 66: Schrift Konfig

    SCHRIFT KONFIG. Pos: 61.67 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_2401_FONT @ 0\mod_1254914552628_21372.doc @ 21760 @ SCHRIFT In diesem Menü kann eine der 13 Druckerinternen Schriftarten ausgewählt werden. Von einem Microsoft Windows PC aus ist es möglich, alle dort verfügbaren True Type Schriftarten, zu verwenden. Cour12, Cour12bo, Cour12it, Helv07, Helv10, Helv12, Helv12bo, Helv12it, Helv13, LetGot12, TmsRm12, Bru12, OCR-A Standard: Cour12...

  • Seite 67: Dos Modus

    DOS MODUS Pos: 61.73 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_2701_LINE MODE_SHUTTLE HEAD ONLY @ 2\mod_1278590834732_21372.doc @ 23945 @ ZEILENMODUS In diesem Menü kann eingestellt werden, nach wie vielen Zeilen auf die nächste Seite (zur nächsten Adresse) umgebrochen werden soll. Diese Einstellung wird nur bei DOS Anwendungen benötigt, die immer eine feste Anzahl an Zeilen pro Seite an den Drucker schicken.

  • Seite 68: Auto.zeilevorschub

    AUTO.ZEILEVORSCHUB In diesem Menü kann eingestellt werden, wir der Drucker die folgenden Steuerzeichen interpretieren soll: CR = Carriage Return (“Druckkopfrücklauf“ / Der Cursor wird zurück an die erste Druckposition der aktuellen Zeile gesetzt.) LF = Line Feed (“Zeilenvorschub” / Setzt den Cursor in die nächste Zeile.) FF = Form Feed (“Seitenvorschub”...

  • Seite 69: Waehle Testdruck

    WAEHLE TESTDRUCK Pos: 61.81 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3101_SELECT TEST PATT. @ 0\mod_1254916093984_21372.doc @ 21785 @ Hier können sie zwischen den beiden Standardtestdrucken wählen. Der gewählte Testdruck wird verwendet, wenn die Testdruckfunktion benutzt wird (Tastenkombination Quick Taste + Pfeil nach oben Taste). Nr 1, Nr 2 Standardwert: Nr 1 Pos: 61.82 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü2/Ü2_3200_HARDWARE_TEST @ 0\mod_1254837070345_21372.doc @ 21697 @...

  • Seite 70: Ram Endlos

    Ram Endlos Der Drucker testet seinen internen Speicher. Pos: 61.87 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3205_NV-Ram Cont. @ 0\mod_1254915736642_21372.doc @ 21769 @ NV-Ram Endl Der Drucker testet seinen internen Speicher. Pos: 61.88 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3206_Sense Voltage @ 1\mod_1255683455031_21372.doc @ 21969 @ Sense Voltage Dieser Test ist für Servicezwecke vorgesehen.

  • Seite 71: Reinigung Walzen

    Reinigung Walzen Wird diese Funktion aufgerufen, beginnt die Einzugswalze des Druckers zu drehen. Der Bediener kann die Walze nun reinigen, in dem er ein feuchtes Tuch vorsichtig gegen die Rolle drückt. Achtung Achten sie darauf dass das Tuch nicht in den Drucker gelangt. Lesen sie die Beschreibung für “Reinigen des Geräts“...

  • Seite 72: Pen Platine

    PEN Platine Bei diesem Test werden die Platinen (PEN Boards) in den Druckeinheiten getestet. Servicetechniker können diesen Test für Diagnosezwecke nutzen. Test Hinweis AMB.TEMP Die gemessene Temperatur nahe den Düsen in Grad Celsius °C. REF.RES[h] “Reference Resistor” – Referenzwert TSR [Hex] „Thermal Sense Resistor“...

  • Seite 73: Sernr

    Pos: 61.104 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3304_Model : @ 1\mod_1261145262596_21372.doc @ 22212 @ Model: Zeigt die Bezeichnung dieses Druckers an. Zum Beispiel: AS-700 Pos: 61.105 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3307_PAGE CNT: @ 0\mod_1254916801511_21372.doc @ 21793 @ Seitenz.: Zeigt die Gesamtanzahl aller bisher gedruckten Seiten an. Diese beinhaltet sowohl Seiten aus regulären Druckaufträgen, als auch ausgedruckte Testseiten.

  • Seite 74: Pcba

    PCBA: Zeigt die Seriennummer der Hauptplatine (PCBA Printed Circuit Board Assembly) an. Zum Beispiel: 92xxxxxX Pos: 61.110 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3310_3_Batch:_ONLY_619 @ 3\mod_1282296403447_21372.doc @ 26984 @ Batch: Zeigt die Losnummer der Hauptplatine an (PCBA Printed Circuit Board Assembly). For example: 009230099 Pos: 61.111 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3310_4_IP_ONLY_619 @ 3\mod_1282296406740_21372.doc @ 26990 @ Zeigt die IP Adresse des Druckers an.

  • Seite 75: Monitor

    Pos: 61.117 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3318_INK PCK: @ 0\mod_1254917750766_21372.doc @ 21808 @ Tint.Pak: Das “Tinten Paket” beinhaltet eine Reihe von optimierten Parametern für Neopost Tinten. Für den Einsatz von neuen Tintensorten kann es notwendig sein, das Paket zu aktualisieren. In diesem Menü wird die Versions Nummer des installierten Pakets angezeigt).

  • Seite 76: Abbildung 24: Adjust Print Head - Beispielausdrucke

    Volle Druckbreite Der Drucker führt einen kurzen Testdruck aus (über den gesamten Druckbereich, der vom beweglichen Druckkopf abgedeckt wird). Pos: 61.122 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3404_Adjust Print Head @ 1\mod_1255684368042_21372.doc @ 21980 @ Adjust Print Head Das Gerät druckt ein spezielles Testmuster, das die korrekte vertikale Ausrichtung der Druckstreifen zeigt.

  • Seite 77: Abbildung 25: Muster A

    PatronenDruckmust Der Drucker druckt zwei verschiedene Muster aus, mit deren Hilfe der Zustand der Tintenpatrone beurteilt werden kann. • Muster A zeigt den Zustand der Patrone mit Hilfe eines Gitters an (siehe Abbildung 25). Abbildung 25: Muster A • Abbildung 26 zeigt einen Beispielsdruck mit mehreren Defekten. Bitte reinigen sie die Tintenpatrone und die Kontakte wie in diesem Handbuch beschrieben.

  • Seite 78: Abbildung 27: Patronenkontakte

    Patronenkontakte Düsenreihen Abbildung 27: Patronenkontakte • Beim Muster B druckt jede Düse der Patrone einen kleinen Punkt. Lücken in der Linie zeigen verschmutzte Düsen an. Abbildung 28: Muster B Pos: 61.124 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3410_Print char. set @ 0\mod_1254837948450_21372.doc @ 21702 @ Bedienungsanleitung Version 3.1...

  • Seite 79: Abbildung 29: Ausdruck Des Zeichensatzes

    Druck Zeichensatz Hier können sie den aktuell im Drucker eingestellten Zeichensatz ausdrucken. Abbildung 29: Ausdruck des Zeichensatzes Pos: 61.125 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü2/Ü2_3500_SETTING DUMP_Shuttle_Head_ONLY @ 2\mod_1271159258508_21372.doc @ 22739 @ DRUCKEREINSTELLUNGEN In diesem Menü können sie eine Übersicht aller Druckereinstellungen ausdrucken oder über die serielle Schnittstelle an den PC schicken.

  • Seite 80: Abbildung 30: Ausdruck Der Druckereinstellungen

    Abbildung 30: Ausdruck der Druckereinstellungen Pos: 61.126 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü2/Ü2_3600_3601_3602_INPUT BUFFER DUMP @ 0\mod_1254837072876_21372.doc @ 21700 @ Bedienungsanleitung Version 3.1...

  • Seite 81: Abbildung 31: Ausdruck Der Empfangsdaten

    EMPFANGSDATEN diesem Menü können auswählen, empfangenen Daten (Empfangsdatenspeicher) ausdrucken wollen oder diese über die serielle Schnittstelle an den PC senden wollen. Die Empfangsdaten enthalten alle Daten die der Drucker vom PC erhält. Dazu gehören neben den Text und Graphikinformationen eines Druckjobs auch Steuerbefehle.

  • Seite 82: Sprache

    SPRACHE Hier können sie die Sprache des Druckmenüs einstellen. English Deutsch Francais Italiano Espaniol Chinese* * nur in der Version “Asien” verfügbar. Bedienungsanleitung Version 3.1...

  • Seite 83: Einstellung

    EINSTELLUNG Beim Einsatz von Microsoft DOS Anwendungen, kann diese Funktion genutzt werden, um individuelle Druckereinstellungen abzuspeichern. Die Nr. 0 ist für die Werkseinstellungen reserviert, und kann nicht verändert werden. Die Nummern 1 bis 9 können individuell eingestellt werden. Alle Änderungen die im Druckermenü...

  • Seite 84: Den Drucker Mit Dem Pc Verbinden

    Pos: 62.2 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Printer Driver & Cables to PC/7.X_Ü2_How to install and configure the printer driver_ONLY_619 @ 3\mod_1295280186142_21372.doc @ 29406 @ 233 7.1 Installation und Konfiguration des Druckertreiber 7.1.1 Windows XP und Windows Vista 1. Legen Sie • Legen Sie die Neopost CD-ROM in das CD Laufwerk des PCs. CD-ROM ein Bedienungsanleitung Version 3.1...

  • Seite 85: Abbildung 32: Assistent Für Das Suchen Neuer Hardware

    2. Schließen • Stellen Sie sicher dass der Drucker ausgeschaltet ist. Sie den • Verbinden Sie den Drucker und den PC mit dem USB Kabel. Drucker an den PC an • Schalten Sie den Drucker ein. Prüfen Sie ob im Display in der untersten Zeile OnlinUSB angezeigt wird.

  • Seite 86: Windows 7

    Drucker nicht von Windows Zertifiziert ist. Setzen Sie in diesem Fall die Installation einfach fort. 7.1.2 Windows 7 1. Legen Sie • Legen Sie die Neopost CD-ROM in das CD Laufwerk des PCs. CD-ROM ein 2. Schließen • Stellen Sie sicher dass der Drucker ausgeschaltet ist.

  • Seite 87: Abbildung 34: Eigenschaften "Andere Geräte

    3. Manuell • Klicken Sie auf den Windows Knopf und wählen Sie “Geräte und installation Drucker” aus. • Der angeschlossene Drucker wird in der Kategorie “Nicht Druckertreiber angegeben” angezeigt. Klicken Sie mit der rechten Maustaste auf das Gerät und wählen Sie “Eigenschaften”. •...

  • Seite 88: Verwendung Des Usb Anschlusses

    • Wählen Sie die Option “Auf dem Computer nach Treibersoftware Treibersoftware suchen” (siehe Abbildung 36). aktualisieren • Wählen Sie ihr CD-ROM Laufwerk und klicken Sie auf weiter (siehe Abbildung 37). Nun wird nach dem passenden Treiber gesucht. NeopostWählen Sie aus der Liste den richtigen Treiber für ihren Drucker und klicken Sie auf “Weiter”.

  • Seite 89: Verwendung Des Netzwerkanschlusses (Ethernet)

    7.3 Verwendung des Netzwerkanschlusses (Ethernet) Der Drucker kann über den Netzwerkanschluss, entweder direkt mit einem PC verbunden oder an ein kabelgebundenes Netzwerk (LAN local area network) angeschlossen werden. • Bitte befestigen Sie den beigelegten Ferritkern (Teilenummer 9204150F) an dem Ende des Netzwerkkables, welches am Drucker angeschlossen wird. Siehe Abbildung Abbildung 38: Ferritkern •...

  • Seite 90: Hinzufügen Eines Tcp/Ip Anschlusses Zu Einem Druckertreiber

    Pos: 62.5 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Printer Driver & Cables to PC/TCP /IP (619)/7.X.X_Ü3_Adding a TCP/IP port to a printer driver_ONLY_619 @ 3\mod_1295345335701_21372.doc @ 29484 @ 3 7.3.1 Hinzufügen eines TCP/IP Anschlusses zu einem Druckertreiber • Klicken Sie auf den START Knopf und öffnen Sie “Geräte und Konfigurieren Drucker”.

  • Seite 91: Abbildung 40: Assistent Zum Hinzufügen Eines Standard-Tcp/Ip-Druckerports

    Abbildung 40: Assistent zum Hinzufügen Abbildung 41: IP Adresse des Druckers eines Standard-TCP/IP-Druckerports Korrekte Schreibweise der IP Adresse Die unnötigen “0” Stellen der IP Adresse dürfen nicht in dem Fenster (Abbildung 41) eingegeben werden! Ist die IP Adresse nicht korrekt eingegeben, dann keine Verbindung zum Drucker hergestellt werden.

  • Seite 92: Den Drucker An Ein Netzwerk (Lan) Anschließen

    • Klicken Sie auf “Weiter>” und anschließend auf “Fertig stellen”. • Nun ist der Druckertreiber bereit die Druckdaten über den Netzwerkanschluss zu schicken. Stellen Sie sicher das der Hacken bei dem neuen Anschluss gesetzt ist (siehe Abbildung 44). • Um Druckdaten über das Netzwerk zu senden, wählen Sie diesen Druckertreiber in ihrer Softwareanwendung aus.

  • Seite 93: Verwendung Einer Festen (Fixen) Ip Adresse

    7.3.2.1 Verwendung einer festen (fixen) IP Adresse 1. Drucker- • Öffnen Sie das Hauptmenü des Druckers mit der Home Taste. einstellungen • Öffnen Sie das Menü DRUCKER KONFIG. > GRUNDEINSTELLUNG > COMMUNICATION > TCP/IP. • Wählen Sie in diesem Menü die Einstellung fix IP. Im nächsten Untermenü...

  • Seite 94: Abbildung 45: Beispiel Für Eine Dhcp Tabelle Auf Einem Server

    Der Drucker verwendet eine feste IP Adresse Konfigurieren • Bitte prüfen Sie das die IP Adresse des Druckers innerhalb Ihres der Netzwerk- Netzwerks gültig ist. einstellungen (Server- • Bitte prüfen Sie das die IP Adresse des Druckers innerhalb Ihres einstellungen) Netzwerks nicht bereits genutzt wird.

  • Seite 95: Den Drucker Und Den Pc Direkt Über Den Netzwerkanschluss Verbinden

    Abbildung 46: Testen der IP Adresse (“Anpingen” vom Server aus) 4. Netzwerk- • Es ist nicht notwendig die Netzwerkeinstellungen des PC zu einstellungen ändern, welcher im Netzwerk dazu verwendet werden soll, die am PC und Druckdaten zum Drucker zu schicken. Vorausgesetzt der PC ist konfigurieren korrekt mit demselben Netzwerk verbunden mit dem auch der Drucker verbunden ist.
  • Seite 96 3. Eingeben • Stellen Sie die Portnummer, IP Adresse, Subnetzmaske oder die oder Ändern Gateway IP Adresse nach Ihren Bedürfnissen ein oder behalten Sie der Standard- die Standardwert bei. werte Port Number: 9100 IP Address: 192.168.50.180 Subnet Mask: 255.255.255.0 Gateway IP Address: 192.168.50.180 •...

  • Seite 97: Abbildung 47: Lan Einstellungen

    Abbildung 47: LAN Einstellungen Abbildung 48: TCP/IPv4 Einstellungen 5. Netzwerk- • Es ist nicht notwendig die Netzwerkeinstellungen des PC zu einstellungen ändern, welcher im Netzwerk dazu verwendet werden soll, die am PC und Druckdaten zum Drucker zu schicken. Vorausgesetzt der PC ist konfigurieren korrekt mit demselben Netzwerk verbunden mit dem auch der Drucker verbunden ist.

  • Seite 98: Kundendienst

    Kundendienst Pos: 64 /Bedienungsanleitungen/Geräte neutral/8.1_Ü2_Maintenance and support @ 0\mod_1251203636132_21372.doc @ 21553 @ 2 8.1 Wartung und Unterstützung Pos: 65 /Bedienungsanleitungen/Geräte spezifisch/Drucker/8.1.2_Ü3_Cleaning the ink cartridge @ 1\mod_1261065320023_21372.doc @ 22199 @ 3 8.1.1 Vorgehensweise beim Reinigen einer Tintenpatrone Beschädigung der Tintenpatrone Eine nicht ordnungsgemäße Reinigung kann zu einer Beschädigung der Tintenpatronen und schlechter Druckqualität führen.

  • Seite 99: Abbildung 49: Reinigen Der Düsenplatte

    Reinigen der • Feuchten Sie das Reinigungstuch mit etwas Alkohol an. Kontakte • Bringen Sie den Alkohol nicht in Kontakt mit der Düsenplatte (siehe Abbildung 50)! • Wischen Sie die Kontakte vorsichtig mit dem Tuch ab. • Überprüfen Sie, ob alle Kontakte frei von Farbrückständen sind. Wenn noch Rückstände vorhanden sind, säubern Sie die Kontakte, bis sie blank und rückstandsfrei sind.

  • Seite 100: Vorgehensweise Zum Reinigen Der Stiftplatinenkontakte

    8.1.2 Vorgehensweise zum Reinigen der Stiftplatinenkontakte Reinigen der Beim Austausch der Tintenpatronen kann Tinte von den Patronen Stiftplatinenkontakte auf die Kontakte der Stiftplatinen gelangen. Daher müssen diese Kontakte regelmäßig gereinigt werden. • Entnehmen Sie alle Tintenpatronen. • Verwenden Sie nur fusselfreie Tücher zum Reinigen der Stiftplatinenkontakte (siehe Kapitel auf Seite ).

  • Seite 101: Vorgehensweise Beim Reinigen Der Servicestation

    8.1.3 Vorgehensweise beim Reinigen der Servicestation Servicestation dient dazu eine ordnungsgemäße Funktion Patronen gewährleisten. Jede Servicestation führt die folgenden Services aus: • Verschließen der Düsen der Tintenpatrone. Durch das Verschließen der Tintenpatrone wird die Tinte vor dem Austrocknen und vor Verunreinigungen geschützt. •...

  • Seite 102: Abbildung 52: Reinigung Der Servicestation

    Reinigung der Servicestation: Schalten Sie den Drucker offline, indem Sie die Taste Offline drücken. Öffnen Sie die transparente Sicherheitsabdeckung. Der Druckkopfschlitten fährt aus der Servicestation heraus. Wischer Kappe Abbildung 52: Reinigung der Servicestation Befeuchten Sie ein Tuch mit destilliertem Wasser, und reinigen Sie dann den Wischer, bis keine Tintenreste mehr vorhanden sind.

  • Seite 103: Vorgehensweise Beim Zurückstellen Des Druckers

    8.1.4 Vorgehensweise beim Zurückstellen des Druckers Um den Drucker auf die Werkseinstellungen zurückzustellen, müssen Sie den Drucker in einem speziellen Modus starten. Nicht mechanisches Zurückstellen (alle Einstellungen, mit Ausnahme der mechanischen Einstellungen werden zurückgestellt) Schalten Sie den Drucker aus. Drücken UND halten Sie die folgende Taste: Quick Schalten Sie den Drucker ein.

  • Seite 104: Problembehandlung

    8.2 Problembehandlung Pos: 71 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Troubleshooting (all printers)/8.2a_Ü3_The device cannot be turned on @ 3\mod_1280834344948_21372.doc @ 24472 @ 3 8.2.1 Das Gerät lässt sich nicht einschalten Bedingung Problem Lösung Das Gerät lässt sich nicht Stromzufuhr Überprüfen Sie den richtigen einschalten und wird nicht unterbrochen oder Anschluss des Netzkabels.

  • Seite 105: Kein Oder Sehr Schwacher Ausdruck Mit Neuer Tintenpatrone

    Pos: 73 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Troubleshooting (all printers)/Printing/8.2.X_Ü3_Weak_printout_due_to_worng_ink_type_selected_ALL PRINTERS @ 2\mod_1276846566086_21372.doc @ 23019 @ 3 8.2.2 Kein oder sehr schwacher Ausdruck mit neuer Tintenpatrone Bedingung Problem Lösung Auf dem Material ist kein Es wurde die falsche Wählen Sie im Druckermenü Ausdruck sichtbar, oder der Tintensorte ausgewählt.

  • Seite 106: Weiße Streifen In Gedruckten Texten Oder Grafiken

    8.2.4 Weiße Streifen in gedruckten Texten oder Grafiken Bedingung Problem Lösung Weiße Streifen erscheinen in In den Düsen getrocknete Lagern Sie die gedruckten Texten oder Tinte oder Fehlfunktion der Tintenpatronen stets in Grafiken (siehe Abbildung Patrone. einem luftdichten Behälter. 55). Reinigen Sie die Druckköpfe, indem Sie die Tasten Quick und (Pfeil nach unten)

  • Seite 107: Weißer Streifen In Gedruckten Texten Oder Grafiken (Zwischen Kartuschen)

    8.2.5 Weißer Streifen in gedruckten Texten oder Grafiken (zwischen Kartuschen) Bedingung Problem Lösung Weißer Streifen erscheint in Ausrichtung • Führen Sie KOPFSCHL- gedruckten Texten oder Schlittenbewegungen KORREKT. in Grafiken. Der weiße Streifen nicht korrekt. folgendem Menü aus: befindet sich in dem DRUCKER KONFIG.

  • Seite 108: Die Gedruckte Tinte Trocknet Auf Dem Druckträger Nicht

    Probieren Sie eine andere Tintensorte aus (siehe auf Seite ). Probieren Sie eine andere Material-Tinte- Kombination aus. Sofern verfügbar, verwenden Sie einen Infrarotlicht- Trockner (fragen Sie ihren lokalen Neopost-Händler). Pos: 78 /Bedienungsanleitungen/Geräte spezifisch/Drucker/8.x_Ü2_Error_Messages @ 2\mod_1265641574257_21372.doc @ 22439 @ 2 Bedienungsanleitung Version 3.1...

  • Seite 109: Fehlermeldungen

    8.3 Fehlermeldungen Pos: 79 /Bedienungsanleitungen/Geräte spezifisch/Drucker/8.x_Ü3_How to read an error messages entry @ 2\mod_1277217445578_21372.doc @ 23027 @ 3 8.3.1 Vorgehensweise beim Lesen eines Fehlermeldungseintrag • Protokollcode: Dreistellige Zahl, die vom Drucker über die serielle Schnittstelle gesendet wird, wenn der betreffende Fehler auftritt. •...
  • Seite 110 Protokoll Displayanzeige Ursache Code PAPIERSTAU ODER Papierformat größer als erwartet FALSCHE PAP.LAENGE! CODE: 02 Behebung • Prüfen ob ein • Prüfen ob die Papierformate Papierstau vorliegt unterschiedlich sein können (z.B. Beilage die aus einer Zeitschrift • Prüfen ob ein herausragen) Doppeleinzug vorliegt Drucker mit separatem Anleger: •...
  • Seite 111 Protokoll Displayanzeige Ursache Code PAPIER ZU KURZ ODER FALSCHE Papierformat kleiner als erwartet PAP.LAENGE! CODE: 03 Fixed Head Drucker mit einer Behebung • Tatsächliches Papierformat Druckeinheit: messen • Falls das Papier auf der • Papierformat mit im Drucker Rückseite vorbedruckt ist, eingestelltem Format stellen sie das Menü...
  • Seite 112 Protokoll Displayanzeige Ursache Code FEHLER PAPIERSENSOR SENSOR Unerwartetes Signal UEBERPRUEFEN! Papiersensor CODE: 04 Behebung • Papiersensor und Reflektor • Prüfen des Papiersensors im Menü HARDWARE TEST säubern • Papiersensor neu justieren • Kontaktieren sie den Service (einlernen) Pos: 80.5 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Error Messages/05_Increase_The_Gap! @ 2\mod_1265617469330_21372.doc @ 22347 @ Protokoll Displayanzeige Ursache...
  • Seite 113 Protokoll Displayanzeige Ursache Code SCHLITTEN KLEMMT! OEFFNE Lauf Kopfschlittens ABDECKKLAPPE schwergängig. CODE: 10 Notieren sie sich an welcher Behebung • Prüfen sie, ob das Lineal Stelle der Kopfschlitten stehen hinter dem Kopfschlitten bleibt, bevor sie die Haube eingehängt ist öffnen! •...
  • Seite 114 Pos: 80.10 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Error Messages/14_CHECKSUM_ERROR_! @ 2\mod_1265896733283_21372.doc @ 22474 @ Protokoll Displayanzeige Ursache Code FEHLER PRUEFSUMME! ZAEHLER Prüfsummenfehler im RUECKSETZ. Zwischenspeicher CODE: 14 Behebung • Führen sie einen “Default • Tritt der Fehler nach dem Reset” durch. “Default Reset” weiterhin auf, kontaktieren sie den Service.

  • Seite 115: Ungedruckte Adressen Zuerst Job Beenden

    Protokoll Displayanzeige Ursache Code FEHLER PRUEFSUMME! Reset Prüfsummenfehler im Tintenwerte Zwischenspeicher CODE: 19 Behebung • Führen sie einen “Default • Tritt der Fehler nach dem Reset” durch. “Default Reset” weiterhin auf, kontaktieren sie den Service. Pos: 80.15 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Error Messages/20_BUFFER_OVERFLOW! @ 2\mod_1265618324295_21372.doc @ 22358 @ Protokoll Displayanzeige Ursache...

  • Seite 116: Pruefe Patrone(N) Mit Start

    Protokoll Displayanzeige Ursache Code Der mit dem Drucker UART-A FEHLER DRUCKER verbundene PC wurde ein- oder AUS/EIN ausgeschalten. CODE: 23 Behebung • Schlaten sie den PC ein, bevor • Starten sie den Drucker neu. sie den Drucker einschalten. Pos: 80.19 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Error Messages/24_DISPLAY_TIMEOUT_RESET_THE_PRINTER @ 2\mod_1265618599463_21372.doc @ 22362 @ Protokoll Displayanzeige Ursache...
  • Seite 117 Protokoll Displayanzeige Ursache Code Die Größe des, vom PC ADDRESSE ZU LANG PRUEFE geschickten Layouts, OBEREN RAND überschreitet das im Drucker CODE: 26 eingestellte Papierformat (in Transportrichtung). Behebung • Messen sie die tatsächliche • Prüfen sie, ob ein falsches Papiergröße nach. Papierformat im Drucker „gesperrt“...
  • Seite 118 Protokoll Displayanzeige Ursache Code Die Verbindung zwischen den FEHLER PATRONE # PRUEFE Kontakten der Patrone und den KONTAKTE ! des Pen Boards ist fehlerhaft. CODE: 29 Behebung • Nehmen sie die Patrone heraus, und reinigen sie die Kontakte der Patrone und die des Pen Boards. Setzen sie nun die Patrone wieder ein und drücken die Ok Taste.
  • Seite 119 Protokoll Displayanzeige Ursache Code Ein vom PC geschicktes Macro, MAKRO ZU HOCH AUF x mm passt nicht in den Druckbereich VERKLEIN. des Druckers. CODE: 33 Behebung • Reduzieren sie die Größe des Macros auf # Inch. Pos: 80.29 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Error Messages/34_FONT_ERROR _!!_LOAD_FLASH_FONTS! @ 2\mod_1265619140985_21372.doc @ 22373 @ Protokoll Displayanzeige Ursache...
  • Seite 120 Protokoll Displayanzeige Ursache Code Fehler im SCC Modul. FEHLER SCC DRUCKER RUECKSETZEN! CODE: 48 Behebung • Starten sie den Drucker neu. • Kontaktieren sie den Service. Pos: 80.33 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Error Messages/49b_SAFTEY_COVER_OPEN @ 2\mod_1265620428158_21372.doc @ 22389 @ Protokoll Displayanzeige Ursache Code Die Abdeckhaube ist offen.
  • Seite 121 Protokoll Displayanzeige Ursache Code Undefinierte oder Fehlerhafte FONT LADE-FEHLER Daten wurden vom Drucker DATENFEHLER/TIMEOUT erkannt. CODE: 52 Behebung • Prüfen sie, ob das Datenkabel • Versuchen sie den Druckjob korrekt mit dem Drucker und von einem anderen PC aus zu dem PC verbunden ist.
  • Seite 122 Protokoll Displayanzeige Ursache Code Eine falsche Pen ID wurde FEHLER KOPFKABEL KABEL gelesen. PRUEFEN CODE: 56 Behebung • Prüfen sie ob das Pen Board • Kontaktieren sie den Service. Kabel beschädigt ist. Pos: 80.40 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Error Messages/61_NO_CONFIGURATION_PCB_DETECTED @ 2\mod_1265620794400_21372.doc @ 22397 @ Protokoll Displayanzeige Ursache...

  • Seite 123: Fehler: Patronen- Spannung Beschaedigt

    Protokoll Displayanzeige Ursache Code Problem mit der FEHLER: PATRONEN- SPANNUNG Spannungsversorgung BESCHAEDIGT des Pen Boards CODE: 64 Elimination • Aktualisieren Sie die Firmwareversion • Kontaktieren Sie den des Druckers auf Version 4.8 oder Service höher Pos: 80.44 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Error Messages/73b_PAP._LENGTH_TOO_LARGE_SHUTTLE_HEAD_ONLY @ 2\mod_1274867145647_21372.doc @ 22849 @ Protokoll Displayanzeige Ursache...
  • Seite 124 Protokoll Displayanzeige Ursache Code Kein PCB (printed circuit NO PEN BOARD DETECT! RESET THE board) und kein PEN PRINTER! board erkannt CODE: 78 Behebung • Prüfen Sie ob all Pen boards • Kontaktieren Sie den angeschlossen sind Service Pos: 80.49 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Error Messages/79_UNKNOWN CONFIGURAT. FOR THIS DISPLAY!_FW_V_4.8 @ 3\mod_1290010237086_21372.doc @ 28385 @ Protokoll Displayanzeige Ursache...

  • Seite 125: Warnmeldungen

    8.4 Warnmeldungen Pos: 82 /Bedienungsanleitungen/Geräte spezifisch/Drucker/8.x_Ü3_How to read a warning message entry @ 2\mod_1277218478098_21372.doc @ 23028 @ 3 8.4.1 Vorgehensweise beim Lesen eines Warnmeldungseintrags • Protokollcode: Zweistellige Zahl, die vom Drucker über die serielle Schnittstelle gesendet wird, wenn die betreffende Warnung auftritt. •...
  • Seite 126 Pos: 83.3 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Warning Messages/AD_Position_Warning!_Reduce_Left_Margin! @ 3\mod_1291916084519_21372.doc @ 28625 @ Protokoll Displayanzeige Ursache Code PositionsWarnung! Reduz. linken Das von der Software Anwendung Rand! geschickte Layout ist größer, als das im Drucker eingestellte CODE: AD Papierformat (in Transportrichtung). Behebung • Prüfen sie die LINKER RAND •...
  • Seite 127 Protokoll Displayanzeige Ursache Code Makro zu breit oder falsche Ein von der Software Anwendung hor.Pos.! geschicktes Macro ist größer, als der maximale Druckbereich des CODE: AG Druckers. Behebung • Reduzieren sie die Größe des • Prüfen sie das eingestellte Macros. Papierformat.
  • Seite 128 Protokoll Displayanzeige Ursache Code Warnung: Falsche TrueType Ein Druckauftrag versucht eine Schriftdaten Schriftart auszuwählen, die nicht verfügbar (geladen) ist. Dabei ist CODE: AK das Menü FEHLER PC SCHRIFT auf gestellt. Behebung • Wiederholen (Nachdrucken) • Prüfen sie, ob eine Schriftart sie keine Seiten nach dem im Druckermenü...
  • Seite 129 Protokoll Displayanzeige Ursache Code Warnung:keine Tinte!Patrone Eine Tintepartone ist leer, und das Menü DRUCKER KONFIG. > wechseln FEHLERBEHANDLUNG > TINTE LEER CODE: AX > LEERE PATRONE ist auf Druckforts. gestellt. Behebung • Wechslen die Tintenpatrone. Pos: 83.14 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Warning Messages/BC_INK_TYPE_IS_INCOMPATIBLE! @ 2\mod_1265636718268_21372.doc @ 22428 @ Protokoll Displayanzeige Ursache...
  • Seite 130 Pos: 83.17 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Warning Messages/BF_SPEED_TOO_HIGH_FOR_THE_INK_TYPE @ 2\mod_1265636725488_21372.doc @ 22431 @ Protokoll Displayanzeige Ursache Code Geschw.begrenzung fuer die Die Geschwindigkeit des Tintensorte Transportsystems ist zu hoch für die gewählte Tintensorte. CODE: BF Behebung • Reduzieren sie die Geschwindigkeit des Transportsystems. Pos: 83.18 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Warning Messages/BG_FONT_LOADING_WARNING @ 2\mod_1265884878154_21372.doc @ 22459 @ Protokoll Displayanzeige Ursache...

  • Seite 131: Weitere Fehlermeldungen

    8.4.2 Weitere Fehlermeldungen Pos: 85.1 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Monitor Messages/M01_Checksum error flash -> RAM transfer @ 2\mod_1271940887638_21372.doc @ 22759 @ Meldung Ursache MONITOR-ERROR: M01 Checksummenfehler während das Flash in den RAM übertragen wurde FAULT: xxxxxxxx CHKSUM:ssss-ssss Behebung • Starten Sie die Drucker neu Pos: 85.2 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Monitor Messages/M02_USB-EPROM Read @ 2\mod_1271941102636_21372.doc @ 22760 @ Meldung Ursache...
  • Seite 132 Meldung Ursache MONITOR-ERROR: M05 Die Bezeichnung vom Hex file ist nicht gültig. Kein PPC Typ. INVALID FILE -PPC Behebung • Hex file ist nicht korrekt Pos: 85.6 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Monitor Messages/M06_EPROM Unexpected address S0 @ 2\mod_1271941249182_21372.doc @ 22764 @ Meldung Ursache MONITOR-ERROR: M06 Während der Datenübertragung wurde ein fehlerhafter...
  • Seite 133 Meldung Ursache MONITOR-ERROR: M10 Falsche Checksumme vom Hex file S7 FAULT: xxxxxxxx CHKSUM:ssss-ssss Behebung • Hex file neu übertragen • Wenn der Fehler weiterhin besteht, rufen sie den Service Pos: 85.11 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Monitor Messages/M11_EPROM Image too large @ 2\mod_1271942098442_21372.doc @ 22771 @ Meldung Ursache MONITOR-ERROR: M11...
  • Seite 134 Pos: 85.15 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Monitor Messages/M15_WRITE USB-EWPROM @ 2\mod_1271942877078_21372.doc @ 22775 @ Meldung Ursache MONITOR-ERROR: M15 USB-EPROM konnte nicht gelöscht werden WRITE USB-EEPROM RETRY, CALL SERVIC Behebung • Hex file neu laden • Wenn der Fehler weiterhin besteht, rufen sie den Service Pos: 85.16 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Monitor Messages/M16_READ USB-EEPROM @ 3\mod_1299069292099_21372.doc @ 30669 @ Meldung...

  • Seite 135: Technische Unterstützung

    8.5 Technische Unterstützung Falls technische Fragen oder Probleme auftreten, die in dieser Bedienungsanleitung nicht aufgeführt oder gelöst werden, wenden Sie sich an Ihren autorisierten Neopost-Händler. Halten Sie die folgenden Informationen zum Gerät bereit: • Genaue Bezeichnung des Geräts (Typenschild). •...

  • Seite 136: Verbrauchsmaterialien Und Zubehör

    Pos: 89 /Bedienungsanleitungen/Geräte neutral/9.1_Neopost Website, offers and prices @ 0\mod_1253102495694_21372.doc @ 21573 @ Informationen zu Preisen und Sonderangeboten finden Sie auf der -Website oder erhalten Sie von Ihrem lokalen Händler. www.neopost.com Pos: 90 /Bedienungsanleitungen/Geräte neutral/9.1_Ü2_Consumables @ 0\mod_1253021759325_21372.doc @ 21568 @ 2 9.1 Verbrauchsmaterialien Pos: 91 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Tinten/9.1_Ü3_Standard inks for [Channelname] address printers @ 1\mod_1260895786690_21372.doc @ 22170 @ 3...
  • Seite 137 Tintenname und Teilenummer Beschreibung und Anwendung Spot colour rot Farbige Tinte zum Drucken von Teilenummer: 4128920H Hervorhebungen und Markierungen auf Standardmaterial. Spot colour grün Farbige Tinte zum Drucken von Teilenummer: 4128919G Hervorhebungen und Markierungen auf Standardmaterial. Farbige Tinte zum Drucken von Spot colour blau Hervorhebungen und Markierungen auf Teilenummer:...

  • Seite 138: Reinigungstücher

    9.1.2 Reinigungstücher Name Reinigungstücher Teilenummer 4135465A Anwendung 150 faserfreie Tücher zum Reinigen der Farbkartuschen. Pos: 93 /Bedienungsanleitungen/Geräte neutral/9.1_Ü2_Accessories @ 1\mod_1263810488989_21372.doc @ 22243 @ 2 Bedienungsanleitung Version 3.1...

  • Seite 139: Zubehör

    Dokumenten (bis zu 310 mm) gestattet. Abmessungen 192 x 110 x 210 mm Gewicht 0,150 kg Einstellbereich für den AS-700/AS-710-Drucker Minimum Maximum 125 mm 310 mm 4.92“ 12.20“ Pos: 95 /Zubehör/AS-700/710/R0326.0.113_Anlagewinkel breit für B4, C4 @ 2\mod_1270624123788_21372.doc @ 22710 @ 2 Bedienungsanleitung Version 3.1...

  • Seite 140: Großer Anlagewinkel

    9.2.2 Großer Anlagewinkel Name Großer Anlagewinkel Teilenummer 9200116D Anwendung Zusätzlicher Anlagewinkel für den Neopost AS-700/AS-710- Drucker oder den L-326-Etikettierer, die eine Zuführung von Dokumenten bis zu B4 im Querformat (495 mm) gestattet. Abmessungen 250 x 292 x 190 mm Gewicht 0,280 kg Einstellbereich für den AS-700/AS-710-Drucker...

  • Seite 141: Transportband Neopost Cs-800

    9.3.1 Transportband Neopost CS-800 Name TransportbandNeopost Neopost CS-800 Teilenummer Bitte kontaktieren Sie ihren autorisierten Neopost Händler. Anwendung Transportband für Dauer- und Schuppbetrieb. Kann auf einem Tisch oder einem speziellen Ständer betrieben werden. Gewicht 10 kg Transportgeschwindigkeit 0,2 - 0,9 m/s stufenlos regelbar...

  • Seite 142: Technische Daten

    10 Technische Daten Pos: 99 /Bedienungsanleitungen/Geräte spezifisch/Drucker/AS-700/Technische Daten_AS-700_USB_2.0 @ 2\mod_1269592896745_21372.doc @ 22670 @ Druckertyp Beweglicher Druckkopf (Shuttle Head) Durchsatz 7.000 Postkarten pro Stunde (A6-Postkarten) Min. Materialformat (Breite x Höhe) 75 x 70 mm (Breite = in Materialtransportrichtung) Max. Materialformat (Breite x Höhe)
  • Seite 143 Stromversorgung 100–240 V bei 50~60 Hz Temperaturbedingungen 10-31°C 20-80 % relative Luftfeuchtigkeit (nicht kondensierend) Zertifizierungen CE, UL, cUL, FCC, RoHS * mit integrierter mittlerer Papierseitenführung, 495 mm, mit großer Papierseitenführung als Zubehör (siehe Kapitel 11.7 auf Seite 154). Pos: 100 /Bedienungsanleitungen/Geräte neutral/11.0_Ü1_Appendix @ 0\mod_1251456841922_21372.doc @ 21561 @ 1 Bedienungsanleitung Version 3.1...

  • Seite 144: Anhang

    11 Anhang Pos: 101.1 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Printer Driver & Cables to PC/Ü2_How to completely remove printer drivers from Windows Vista and Windows 7 @ 3\mod_1298277086228_21372.doc @ 30444 @ 2 11.1 Wie man vollständig die Druckertreiber aus Windows Vista und Windows 7 entfernt 1.

  • Seite 145: Wie Man Vollständig Die Druckertreiber Aus Windows Xp Und Windows 2000 Entfernt

    • Ein neues Dialogfenster geht auf. Mit “Löschen” bestätigen. Pos: 101.2 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Printer Driver & Cables to PC/Ü2_How to completely remove printer drivers from Windows XP and Windows 2000 @ 3\mod_1298031435957_21372.doc @ 30414 @ 2 11.2 Wie man vollständig die Druckertreiber aus Windows XP und Windows 2000 entfernt •...
  • Seite 146 2. Die plug • Die Ordner öffnen. and play C:\Windows\System32\Spool\drivers\win32x86 or Ordner C:\Windows\System32\Spool\drivers\win32x64 löschen Bemerkung: Der “Windows” Ordner kann bei manchen PC‘s an einem anderen Ort liegen. • Alle Ordner löschen, außer dem Ordner “3”! 3. Löschen der • Ordner öffnen .inf Dateien C:\Windows\inf Bemerkung: Der “Windows”...

  • Seite 147: Verwendung Eines Bereits Installierten Druckertreiber

    1. Prüfen Sie • Stellen Sie sicher, dass der bereits installierte Druckertreiber auch für Ihren neuen Drucker verwendet werden kann. So benötigt installierten beispielsweise das Druckermodel AS-700 den Druckertreiber “AS- Treiber 700”. 2. Den Drucker • Verbinden Sie den Drucker und den PC mit dem USB Kabel. Der PC...

  • Seite 148: Netzwerkverbindung

    1. Prüfen Sie • Stellen Sie sicher, dass der bereits installierte Druckertreiber auch für Ihren neuen Drucker verwendet werden kann. So benötigt installierten beispielsweise das Druckermodel AS-700 den Druckertreiber “AS- Treiber 700”. 2. Hinzufügen • Fügen Sie dem bereits installierten Druckertreiber einen “Standard eines TCP/IP TCP/IP Anschluss”...

  • Seite 149: Identifizieren Der Nummer Des Verwendeten Usb Anschlusses149

    11.4 Identifizieren der Nummer des verwendeten USB Anschlusses bestimmten Situationen (z.B. Weiterverwendung eines bereits installierten Druckertreibers) ist es notwendig die Nummer des USB Anschlusses herauszufinden, an welchem der Drucker angesteckt ist. Da die meisten PCs heutzutage mehr als einen USB Anschluss haben, ist es notwendig die Nummer des verwendeten Anschlusses zu identifizieren.

  • Seite 150: Testen Der Netzwerkverbindung

    Abbildung 59: Geräte Manager Abbildung 60: Geräteeigenschaften - Details Pos: 101.5 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Printer Driver & Cables to PC/TCP /IP (619)/7.X.X_Ü3_How to test the Ethernet connectivity_ONLY_619 @ 3\mod_1296547073221_21372.doc @ 29847 @ 2 11.5 Testen der Netzwerkverbindung Das „ping“ Kommando der Windows Eingabeaufforderung, ist ein einfacher Weg die Netzwerkverbindung mit dem Drucker zu testen.

  • Seite 151: Abbildung 61: Eingabeaufforderung Meldung Ok

    3. Verwendung des • Tippen Sie folgendes “ping” Kommandos ping “IP adresse drucker” in die Eingabeaufforderung ein und drücken Sie die Enter Taste. Anstatt „IP adresse drucker“ geben Sie die IP Adresse ein die sie im ersten Schritt nachgesehen haben •...

  • Seite 152: Beispiele Für Verschiedene Netzwerkeinstellungen

    11.6 Beispiele für verschiedene Netzwerkeinstellungen Die nachfolgenden Tabellen zeigen Beispiele für die verschiedenen Möglichkeiten der Netzwerkverbindung zwischen Drucker und PC. Jede Tabelle zeigt die Einstellungen die vorgenommen werden müssen im: • Druckermenü. • PC der verwendet wird um die Druckdaten zu schicken. •...

  • Seite 153: Dynamischer Ip)

    11.6.2 Verbindung über Netzwerk zwischen Drucker (mit dynamischer IP) Druckermenü PC Einstellungen Druckertreiber Port- 9100 Der PC muss zum Port- 9100 nummer* nummer selben Netzwerk 192.168.5.180 verbunden sein wie Adresse* der der Drucker. * Der Port 9100 wird üblicherweise für Drucker verwendet. Bitte stellen Sie sicher, dass dieser Port in ihrem Netzwerk nicht blockiert ist oder nutzen Sie eine andere Portnummer ** Im Druckermenü...

  • Seite 154: Einschränkungen Von Anlagewinkeln

    Pos: 102 /Bedienungsanleitungen/Geräte spezifisch/Drucker/AS-700/11.1_Ü2_Limitations of paper side guides_AS-700/AS-710 @ 3\mod_1280232353670_21372.doc @ 24385 @ 2 11.7 Einschränkungen von Anlagewinkeln Name Teilenummer Abbildung 2x schmale Anlagewinkeln (innen/außen) 4134872H (mitgeliefert) 4134873J Kleiner Anlagewinkel 9200025J (Zubehör) Mittlerer Anlagewinkel 4134874K (enthalten) Großer Anlagewinkel 9200116D (Zubehör)

  • Seite 155: Vorgehensweise Beim Erstellen Von Druckdateien

    11.8 Vorgehensweise beim Erstellen von Druckdateien Abhängig von der verwendeten Software, kann eine Druckdatei auf zweierlei Weise erstellt werden. 1. Erstellen einer • Öffnen Sie in der Software das Dialogfeld zum Druckdatei direkt aus der Drucken (in der Regel über Datei > Drucken). Software •...

  • Seite 156: Abbildung 65: Eigenschaften Des Druckeranschlusses

    2. Erstellen einer • Wählen Sie im Menü „Start“ von Microsoft Windows Druckdatei durch Ändern das Menü “Drucker und Faxgeräte” aus. • Klicken Sie mit der rechten Maustaste auf den Druckertreiberanschlusses Drucker, für den Sie eine Druckdatei erstellen in Dateiausgabe möchten, und wählen Sie „Eigenschaften“.

  • Seite 157: Vorgehensweise Beim Aktualisieren Der Flashware

    11.9 Vorgehensweise beim Aktualisieren der Flashware Pos: 105 /Serviceanleitungen/Geräte neutral/41_Ü3_Firmware update via USB port GRAPHIC DISPLAY & 619 ONLY @ 3\mod_1294834232529_21372.doc @ 29245 @ 3 11.9.1 Aktualisieren der Flashware Die Flashware kann nur über den USB Anschluss des Druckers aktualisiert werden. 1.
  • Seite 158 4. Übertragen • Verwenden Sie die Software PrintFile, wie unten beschrieben, im die Flashware an den Drucker zu senden. Flashwaredatei Wenn Sie die Flashware über einen USB-Anschluss aktualisieren möchten, brauchen Sie das Tool PrintFile. Diese kostenlose Software verwenden einen installierten Druckertreiber, um die Flashware-Datei an den Drucker zu senden.
  • Seite 159 Klicken Sie auf „Text file“. Aktivieren Sie „Send to printer“. Klicken Sie auf „OK“. Klicken Sie dann auf „Save“. Öffnen Sie das Programm. Dann: Klicken Sie auf „Text file“. Suchen Sie nach der HEX-Datei der Flashware. Klicken Sie auf „Open“. Bedienungsanleitung Version 3.1...
  • Seite 160 Wählen Sie den Druckertreiber, der auf den USB-Anschluss eingestellt ist, an dem der Drucker angeschlossen ist. Klicken Sie auf „OK“. Der Download wird begonnen. • Nach Abschluss der Aktualisierung wird die Meldung Download Fertigstellen completed End of programming auf dem Display angezeigt. •...

  • Seite 161: Weitere Anzeigetexte

    11.10 Weitere Anzeigetexte Unter bestimmten Umständen werden zusätzliche Informationstexte in der Hauptanzeige angezeigt. In der nachstehenden Tabelle werden die verschiedenen Informationstexte beschrieben. Information in der Beschreibung Hauptanzeige Test Der Drucker führt Testdrucke aus. WaitEOT Es wurde ein Pausenbefehl an den Drucker gesendet. Der Druckauftrag wird erst fortgesetzt, nachdem die Taste OK gedrückt wurde.

  • Seite 162: Tintenparameterpaket-Id-Nummer

    Spezialanwendungstinte zum Drucken auf schwierige Druckträger. Lesen Sie die zusätzlichen Bedienungshinweise für diesen Tintentyp. u USER INK Nicht optimierte Standardparameter. Diese Parameter können für alle nicht von Neopost genehmigten Tinten verwendet werden. t KH-UV2 TEXT Nur für bestimmte Druckermodelle über ein Funktionsaktualisierung.
  • Seite 163 g KH-UV2 GRAP (Grafik) Nur für bestimmte Druckermodelle über ein Funktionsaktualisierung. Spezialanwendungstinte zum Drucken auf Kunststoffdruckträger. Erfordert einen UV-Trockner. Diese Einstellung sollte zum Drucken von Druckaufträgen, die Grafiken (z. B. Logo oder Strichcode) enthalten, verwendet werden. Die maximale Transportgeschwindigkeit ist auf 540 mm/s beschränkt.

  • Seite 164: Konformitätserklärungen

    11.12 Konformitätserklärungen Pos: 110 /Bedienungsanleitungen/Geräte spezifisch/Drucker/CE & FCC Declarations/Declaration of conformity_Introduction @ 2\mod_1270642943823_21372.doc @ 22716 @ Die in dieser Anleitung dargestellten Produkte entsprechen den Anforderungen der folgenden Richtlinien: Pos: 111 /Bedienungsanleitungen/Geräte spezifisch/Drucker/CE & FCC Declarations/Machinery and EMC directive @ 2\mod_1270640778289_21372.doc @ 22715 @ EG-Richtlinien EG-Richtlinie Jahr/Registriernr.
  • Seite 165 Begrenzung von DIN EN 61000-3-3:2009-06 Spannungsänderungen, Spannungsschwankungen und Flicker in öffentlichen Niederspannungs- Versorgungsnetzen für Geräte mit einem Bemessungsstrom Pos: 112 /Bedienungsanleitungen/Geräte spezifisch/Drucker/CE & FCC Declarations/CE Warning Class A Device_619_ONLY @ 3\mod_1297852620204_21372.doc @ 30341 @ Warnung Dieses ist eine Einrichtung der Klasse A. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen;...

  • Seite 166: Glossar

    12 Glossar Begriff Beschreibung Adressierung Mit Adressierung ist das Aufdrucken einer Adresse auf ein Objekt gemeint, damit dieses auf postalischem Weg zugestellt werden kann. In der Regel bezieht sich die Adressierung auf das Aufbringen der Empfängeradresse. Siehe Personalisieren und Individualisieren ASCll ASCll ist die Abkürzung für "American Standard Code for Information Interchange".
  • Seite 167 Direktadressierer Ein Direktadressierer-Drucker druckt die Adresse direkt auf einen Druckträger (z. B. ein Kuvert). Eine indirekte Methode der Adressierung eines Druckträgers besteht beispielsweise im Anbringen von Adressetiketten. dpi (dots per inch) beschreibt, wie viele Bildelemente (Pixel) pro Zoll (25,4 mm) gedruckt werden. Siehe Auflösung Druckbereich Der Druckbereich umfasst die maximale Breite, die für die...
  • Seite 168 Escape-Sequenz Siehe PCL. Escape-Zeichen Das Escape-Zeichen (EC) leitet im ASCII-Code einen Befehl ein. Dieses Zeichen wird nicht gedruckt. Die Zeichen, die dem Escape-Zeichen folgen, werden vom Drucker als Befehlscodes erkannt. Siehe PCL Ethernet Ist eine Technologie, die Software und Hardware für kabelgebundene Datennetze (LAN) spezifiziert.
  • Seite 169 Lesen und Drucken Lesen und Drucken (L&D) beschreibt einen Produktionsprozess, bei dem die auf ein Dokument zu druckenden Daten (z. B. die auf ein Kuvert zu druckende Adresse) kurz vor dem Druckvorgang von einem Lesegerät (z. B. einer Kamera oder einem Barcode-Leser) eingelesen werden.
  • Seite 170 PCL (= Printer Control Language) ist eine Befehlssprache zur Steuerung von Druckern. Diese Sprache wurde von Hewlett- Packard entwickelt. Personalisieren Mit Personalisierung ist das Drucken individueller Informationen auf ein statisches, vorgedrucktes Dokument gemeint. Die häufigste Anwendung der Personalisierung ist der Druck einer Grußformel am Anfang eines Briefs (z.
  • Seite 171 Separierfinger Mithilfe der Separierfinger erfolgt der Einzelblatteinzug von einem Stapel von Druckmedien. Die Blätter über dem untersten Blatt werden damit zurückgehalten. Serielle Schnittstelle Eine serielle Schnittstelle übertragt Daten aufeinanderfolgend (Bit für Bit) vom Computer an den Drucker. Sie wird mithilfe eines RS-232-C-Anschlusses verbunden.

  • Seite 172: Index

    13 Index Abbrechen eines Druckauftrags ... 44 Keine Daten ........161 Kundendienst ........98 Anlagewinkel ........154 Anzeige ........... 25 LED ..........22 Ausrichtung........39 Lieferumfang ........14 Barcode ..........166 Macro ..........118 Baudrate.........166 Makro........... 169 Bedienfeld........23 Materialstärke........37 Dpi .......... 61, 167 Netzkabel.........
  • Seite 173 Stiftplatinenkontakte ......100 Unterstützung ........98 Stromversorgung ......143 USB..........16 Tastenfeld ........23, 39 Verbrauchsmaterialien ..... 136 Technische Daten ......142 Warnmeldungen ......81, 125 Technische Unterstützung....135 Wartung........... 98 Testdruck......... 40 Weitere Anzeigetexte ....... 161 Tintenfüllstand........32 Weitere Fehlermeldungen ....131 Tintenfüllstandanzeige ....... 47 Werkseinstellungen......
