coatmaster Inline/Atline
5.5.8

Applikations-Offset

Die grafische Datendarstellung von coatmaster- und Referenzmessung zeigt manchmal systematische
Abweichungen zwischen Referenz- und coatmaster-Werten für die Schichtdicke. Dies ist dadurch er-
sichtlich, dass bei dünnen Schichten alle Kalibrierpunkte unterhalb der Kalibriergeraden liegen und
bei dicken Schichten alle Kalibrierpunkte oberhalb liegen (oder umgekehrt). Das folgende Beispiel
verdeutlicht diesen Sachverhalt:

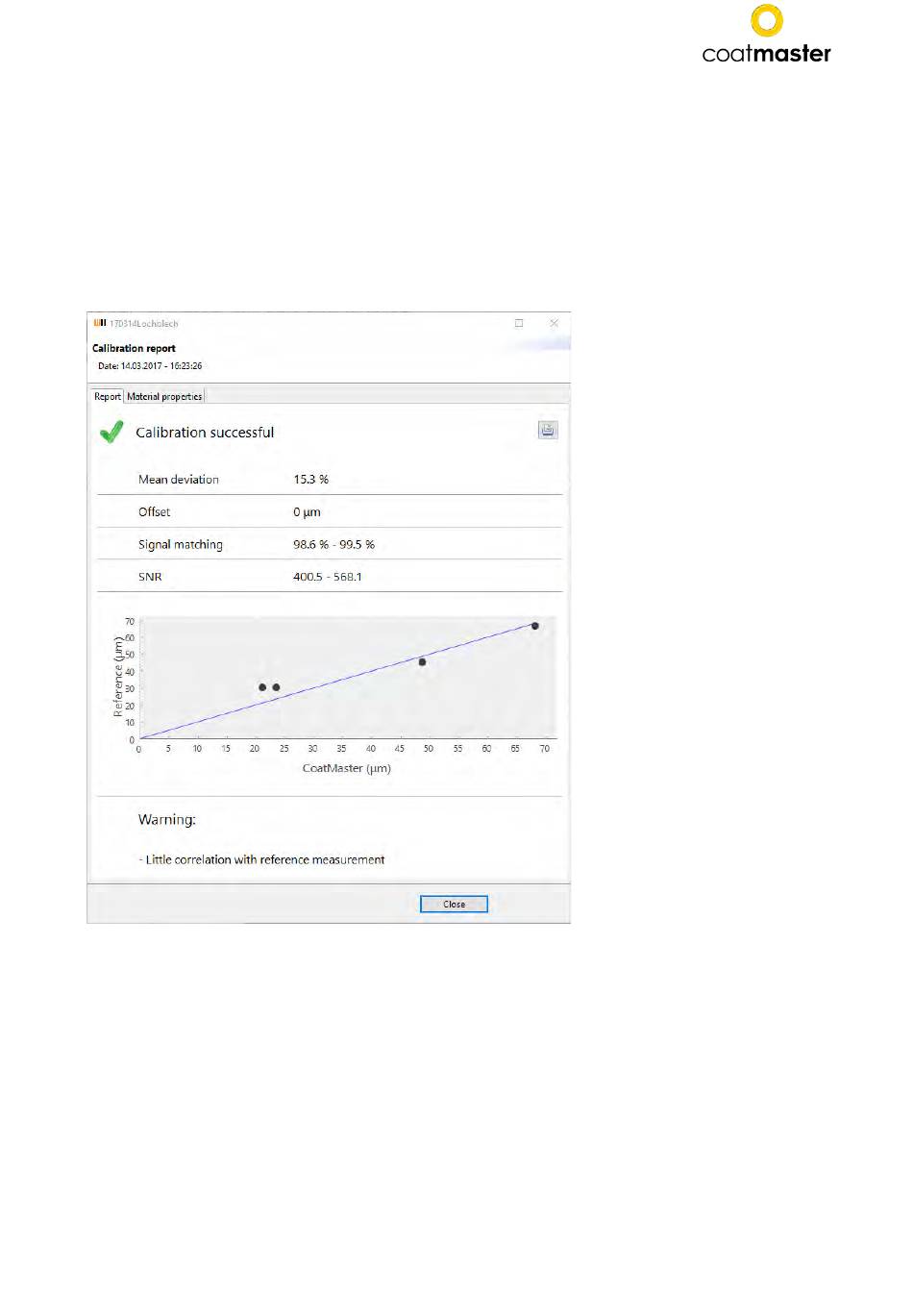

Abbildung 40 Kalibrierungsergebnisse in der coatmaster-Desktop Software
Obwohl die mittlere Abweichung noch unterhalb der Grenze von 25% liegt, die zu einer erfolglosen
Kalibrierung führt, ist eine systematische Abweichung von Referenz- und coatmaster Schichtdicken-
werten ersichtlich. In diesem Fall sollte der Offset für diese Applikation zugelassen werden. Wählen
Sie dazu zweimal Zurück, um zur ersten Seite zurückzukehren. Aktivieren Sie die Option Offset
Schichtdicke und wählen Sie zweimal Weiter.
Nachdem Sie Offset aktiviert haben, zeigt die grafische Datendarstellung jetzt eine geringere mittlere
Abweichung:
