Kalibrierungsbericht - Coatmaster Inline 500 Bedienungsanleitung

coatmaster Inline/Atline
Optische Konstante: Gibt an, wie tief das Licht bzw. die Wärme in die Beschichtung eindringt, d.h.
wie gut die Absorptionseigenschaften der Beschichtung sind
Unterschied im Wärmeeindringkoeffizienten: Gibt an, wie groß der Unterschied in den thermischen
Eigenschaften von Beschichtung und Substrat ist
Kontaktwiderstand: Gibt an, ob die Wärme beim Schichtübergang zwischen zwei Beschichtungen o-
der zwischen der Beschichtung und dem Substrat eine Barriere überwinden muss
Gain: Gibt an, wie weit der coatmaster von der Probe entfernt ist, d.h. wie gut die Wärme absorbiert
und wieder emittiert wird
5.5.7

Kalibrierungsbericht

Nachdem der Kalibrierungsvorgang abgeschlossen ist, wird das Kalibrierungsergebnis im Kalibrie-
rungsbericht angezeigt.

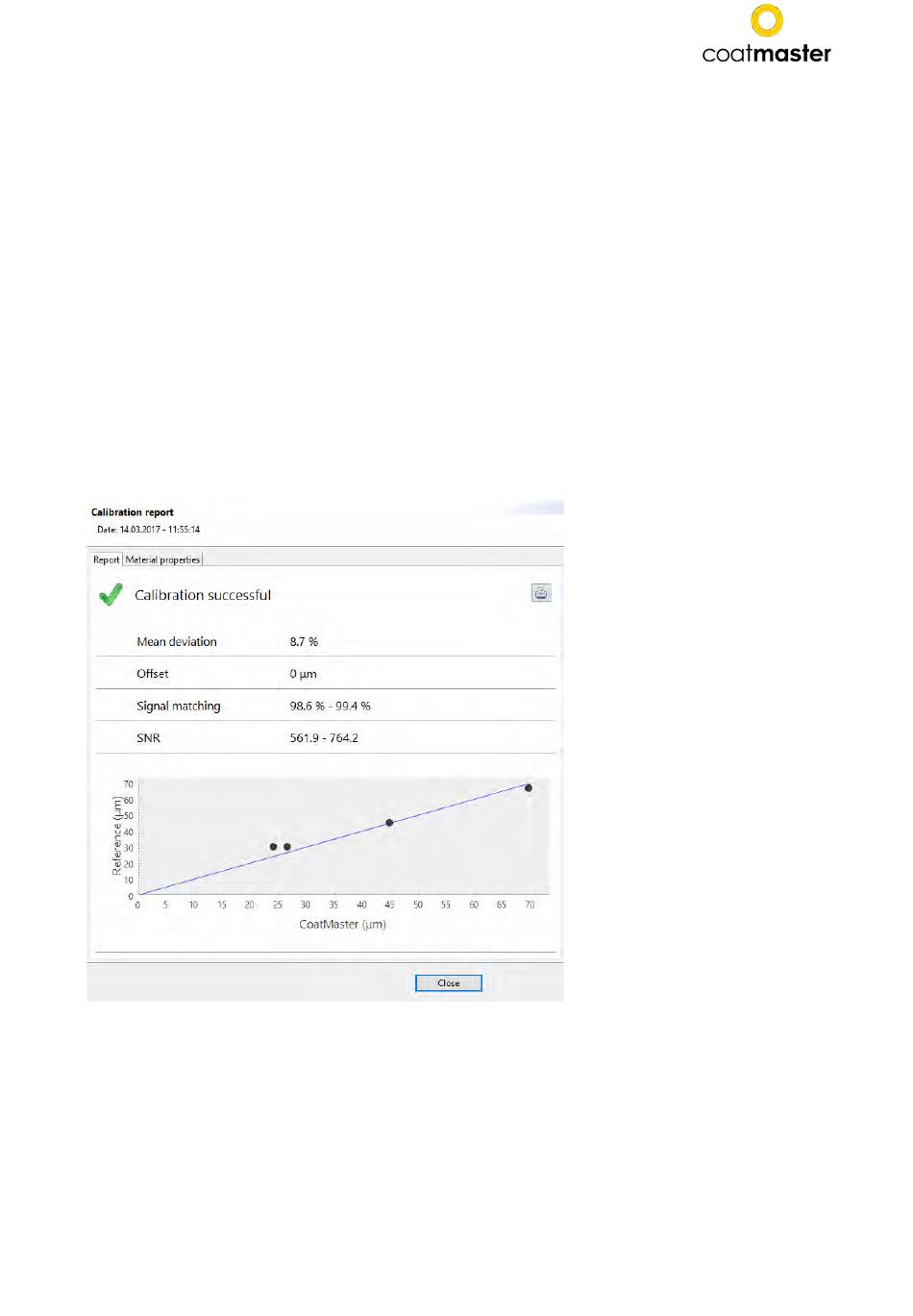

Abbildung 39 Kalibrierungsergebnisse in der coatmaster-Desktop Software
Der Kalibrierungsalgorithmus bestimmt, ob die Korrelation zwischen dem coatmaster und den Refe-
renzmessungen gut ist und ob die coatmaster-Messungen zuverlässig sind. Der Algorithmus verwen-
det die folgenden Messungen:
Mittlere Abweichung:
>25%: Die Abweichung zwischen coatmaster- und Referenzmessungen ist zu groß.
52
