coatmaster Inline/Atline
5.3.2

Automatisierte Messung mit externem Sensor

Im Automationsmodus der coatmaster-Desktop Software wird die Messung durch einen externen
Sensor ausgelöst. Der Sensor muss wie unten beschrieben an den coatmaster angeschlossen werden.
Diese Funktion ermöglicht beispielsweise die automatisierte Messung an einer Produktionslinie. So-
bald ein Objekt vom Sensor erkannt wird, kann eine Folge von coatmaster-Messungen ausgelöst wer-
den.
Die Messwerte werden auf dem coatmaster gespeichert. Es gibt drei Möglichkeiten, die im Automati-
onsmodus generierten Messwerte anzuzeigen:
1. Exportieren Sie die Messwerte mithilfe der Betriebssystemsoftware auf Ihren Rechner, wo
sie mit einer anderen Software (z. B. Excel) weiterverarbeitet werden können (siehe Kapitel
5.9).
2. Zeigen Sie die Messwerte live mit der coatmaster Desktop-Software an (siehe Kapitel
5.3.2.2).
3. Zeigen Sie die Messwerte live auf einem angeschlossenen Display (z. B. einem Tablet oder
einem Monitor) mit der coatmaster-Web Software an (siehe Kapitel 5.4.1).
5.3.2.1 Anschließen des externen Sensors
Der externe Sensor wird über eine 15 V-Standardschnittstelle mit XLR-Anschluss an den coatmaster
angeschlossen (siehe Abbildung 19).
Der Sensor-Anschluss hat die folgende Pinbelegung:

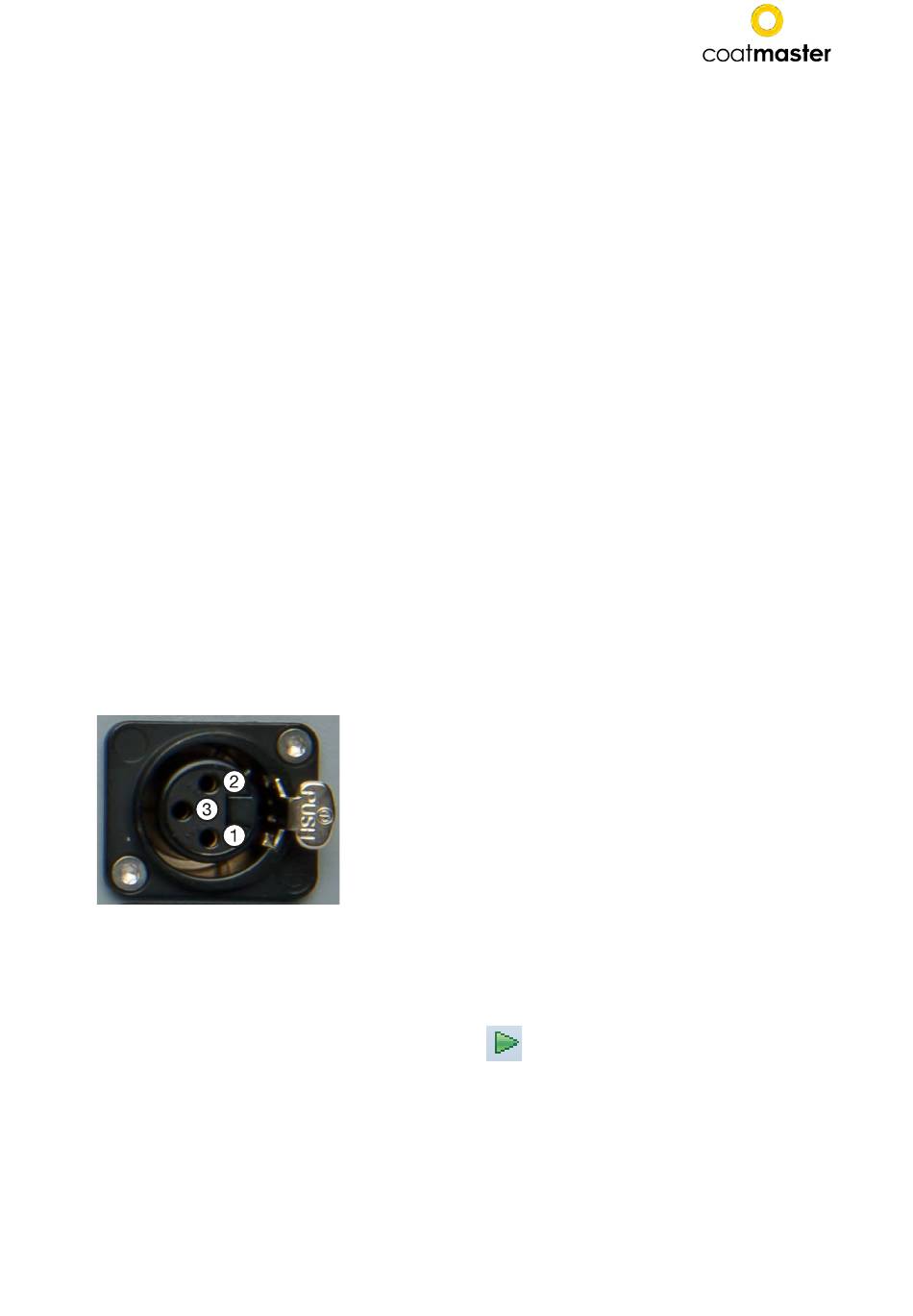

Abbildung 19 XLR-3f-Anschluss für externen Sensor: 1. GND, 2. + 15V-Stromversorgung, 3. Signal
5.3.2.2

Automatisierte Messungen mit dem coatmaster-Betriebssystem starten und stoppen

Starten Sie den Automationsmodus, indem Sie auf das
ches Messung (3) im Hauptfenster klicken (siehe Abbildung 16). Die Bildschirmansicht wechselt zur
Automationsansicht, siehe Abbildung 20.
-Symbol in der oberen Leiste des Berei-
