coatmaster Inline/Atline
Zeile der Applikation anwählen, mit der gemessen werden soll. Wenn die entsprechende Applikation
nicht verfügbar ist, muss sie zuerst erstellt werden (siehe Kapitel 5.7).

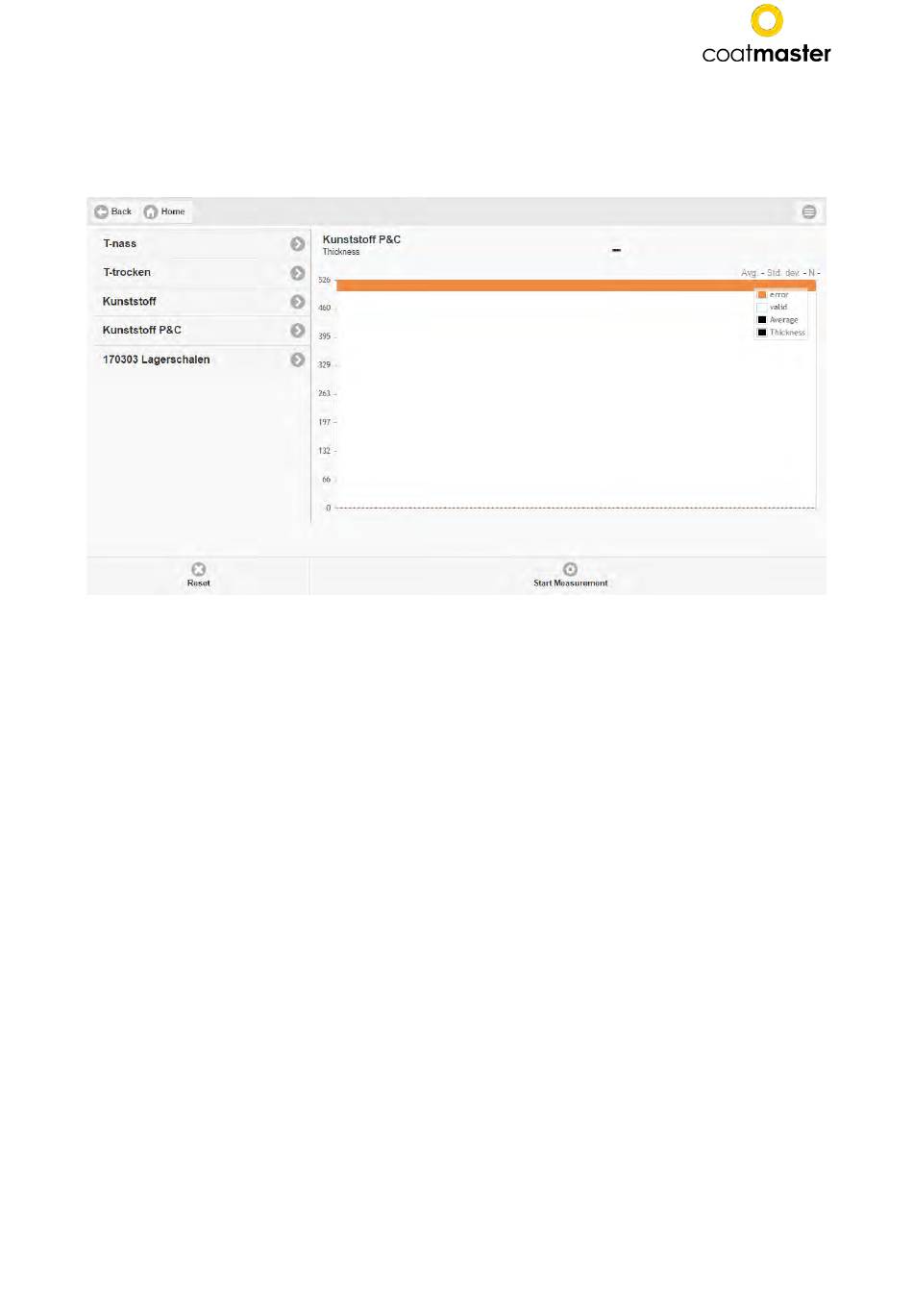

Abbildung 28 Messfenster im Web Client
Messung durch Drücken von Messung starten auslösen. Der gemessene Wert wird im Kurvendia-
gramm grafisch dargestellt und in der gewählten Maßeinheit über dem Kurvendiagramm angezeigt.
Der graue Bereich im Diagramm markiert den Toleranzbereich. Der rote Bereich auf beiden Seiten
stellt die Bereiche außerhalb des Toleranzbereichs dar. Der Toleranzbereich wird in der Applikation
definiert. Die schwarze gestrichelte Linie in der Mitte gibt den aktuellen Mittelwert an.
Die aktuellen Werte für Mittelwert (MW), Standardabweichung (STD) und Anzahl durchgeführter
Messungen (N) werden oben rechts über dem Kurvendiagramm eingeblendet. Durch Drücken von
Zurücksetzen, wird der Messverlauf gelöscht
5.4.1 Überwachen
Die Option Überwachen ermöglicht die Anzeige von Werten aus Messungen mit einem externen Aus-
löser (entweder Sensor oder Fernsteuerungssoftware). Nach dem Anwählen von Überwachen er-
scheint ein Auswahldialog:
40
