38/68 Inbetriebnahme
Bitte beachten Sie:
Führen Sie diesen
Maßnahme nur in einer Not-
Situation durch, die sich
anderweitig nicht beheben
lässt.
1. Entriegeln Sie den
Deckel des Akkuschachts
durch Drücken.
2. Öffnen Sie den
Akkuschacht.
3. Drücken Sie die
Entriegelungstaste (B1)
am Akku und entnehmen
Sie den Akku.

Das Einsetzen des Akkus
erfolgt in umgekehrter
Reihenfolge.

Prüfen sie nach
dem Einsetzen des
Akkus, dass die
Entriegelungstaste
eingerastet ist und
der Akku fest im
Akkuschacht sitzt.
Ladezustandsanzeige (B2)
(Anzeige durch Drücken der
EIn-/Aus-Taste)
Anzeige Ladezustand [%]
 0 ... 15 1)
 16 ... 33
 34 ... 50
 51 ... 67
 68 ... 83
 84 ... 100
 Akku defekt 2)
Symbolerklärung
  
LED aus LED an LED blinkt
1) Um dauerhafte Schäden zu
vermeiden, nach spätestens 2
Tagen aufl aden.
2) Hersteller kontaktieren.
Bosch Rexroth AG, ActiveShuttle: ActiveShuttle 1.0, 3 842 560 592/2020-07
S H
P U
1
P U
2
3.1
B1
B2

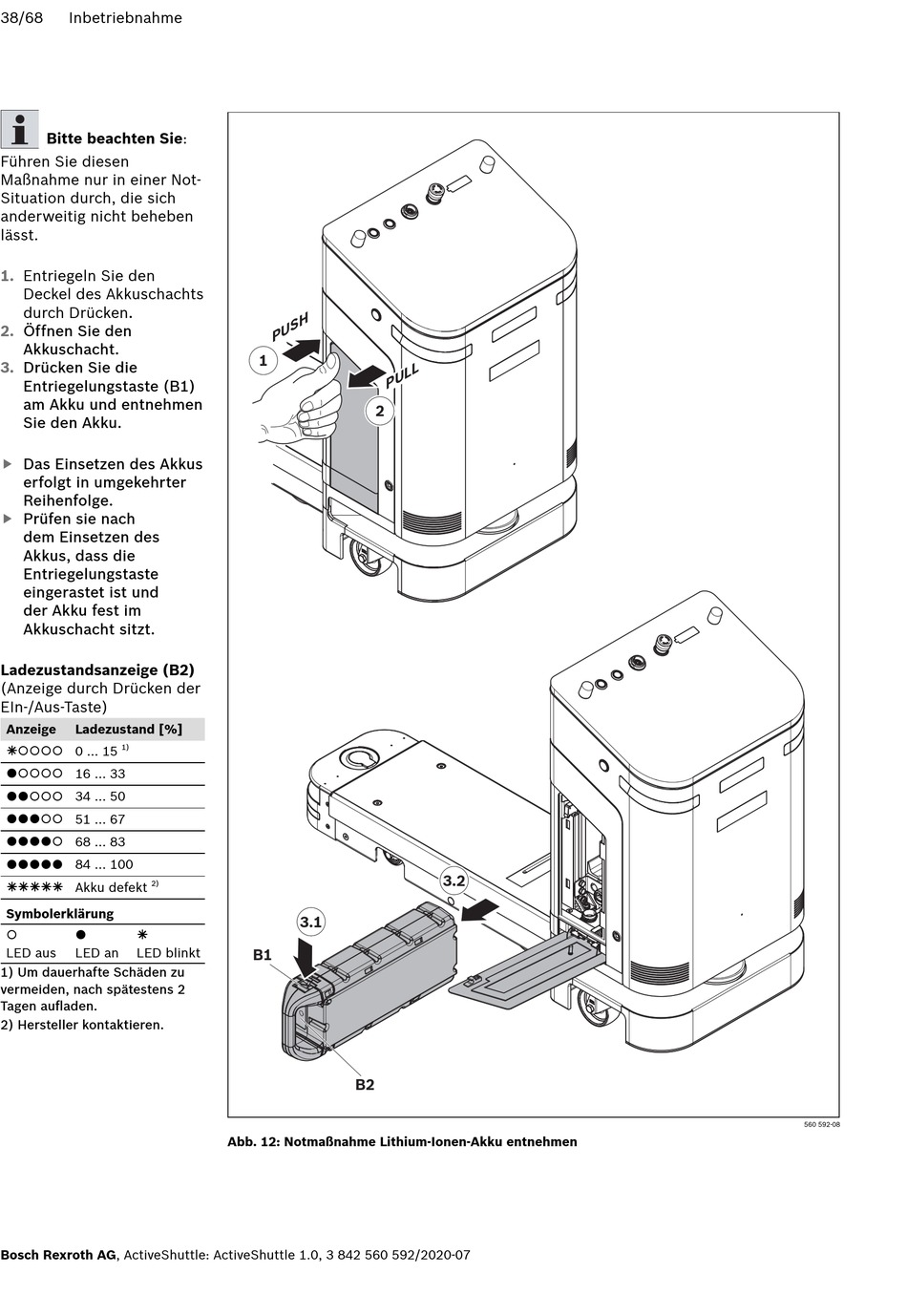

Abb. 12: Notmaßnahme Lithium-Ionen-Akku entnehmen
L L
3.2
560 592-08
