32/68 Montage
Bitte beachten Sie:
Der Schutzleiter (X)
darf nicht demontiert
werden. Ansonsten ist
eine erneute Prüfung
nach DIN EN 60204-1
Abschnitt 18 erforderlich.
1. Demontieren Sie die
beiden seitlichen
Gehäuseteile.
2. Stellen Sie mit den
Gelenkfüßen das Maß D
ein und richten Sie
die Ladestation dabei
waagrecht aus.
3. Verschrauben Sie die
Ladestation mit dem
Boden.
4. Montieren Sie die
seitlichen Gehäuseteile.
Bosch Rexroth AG, ActiveShuttle: ActiveShuttle 1.0, 3 842 560 592/2020-07
X

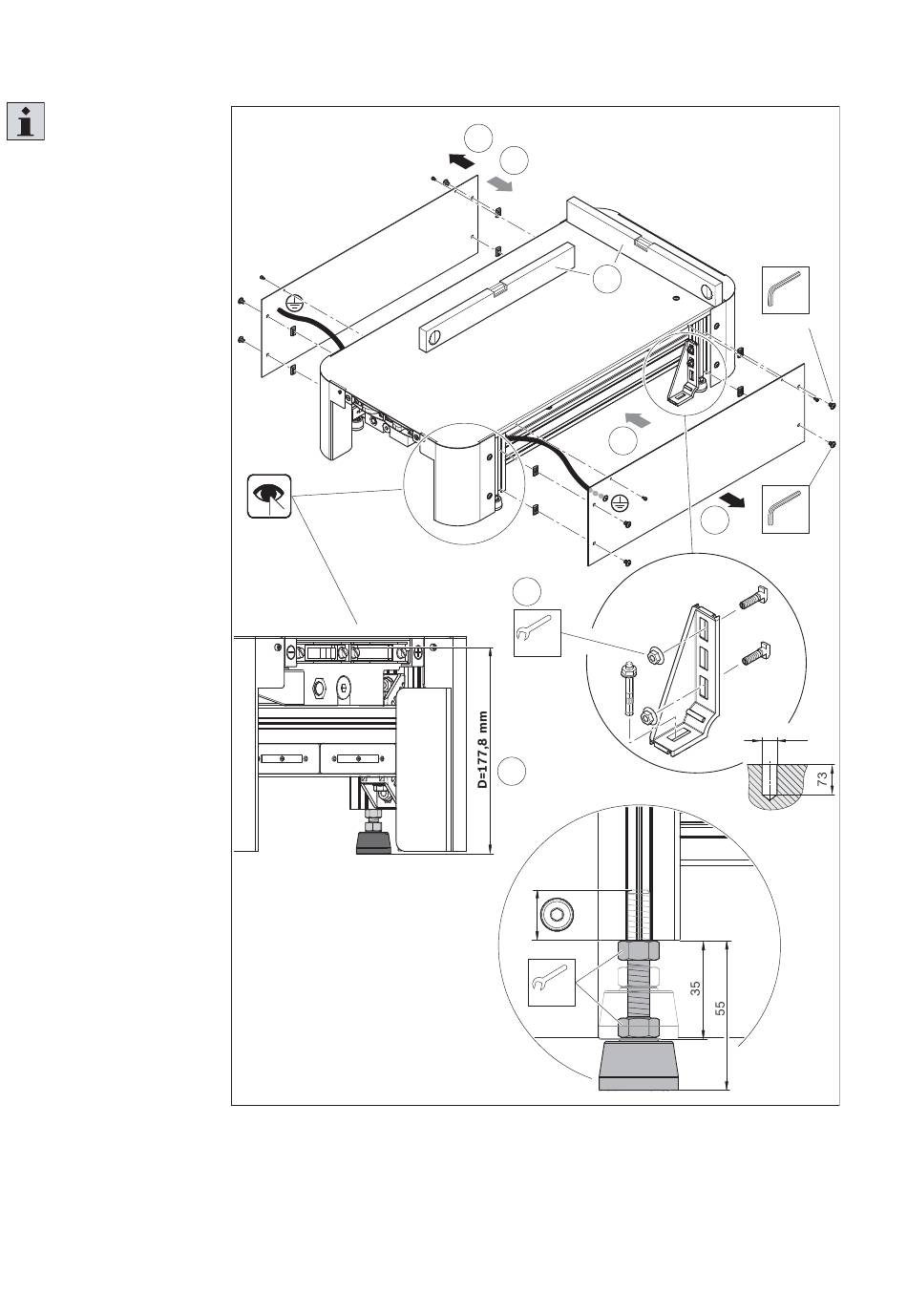

Abb. 9: Ladestation 1.0 montieren
1
4
2
4
X
3
SW13
M = 25 Nm
D
!
2
!
≥ 20
SW13
M =25 Nm
D
2x
SW2,5
M = 1,3 Nm
D
4x
1
SW4
M = 5,7 Nm
D
Ø 8
560 592-17
