Bosch Rexroth ActiveShuttle 1.0 Betriebsanleitung Seite 21

M: WLAN-Antenne
N: AN/AUS-Taste
O: Aktivierungstaste
P: Anschluss Handheld
Controller
Q: Not-Halt-Gerät,
Drehentriegelung
R: Ladezustandsanzeige
S: Tasten „Bremse
lösen"
Ladezustandsanzeige (R)
während des Betriebs
Anzeige Farbe Ladezustand
[%]
Rot 0 ... 15
Grün 16 ... 33
Grün 34 ... 50
Grün 51 ... 67
Grün 68 ... 83
Grün 84 ... 100
O
N
M
S

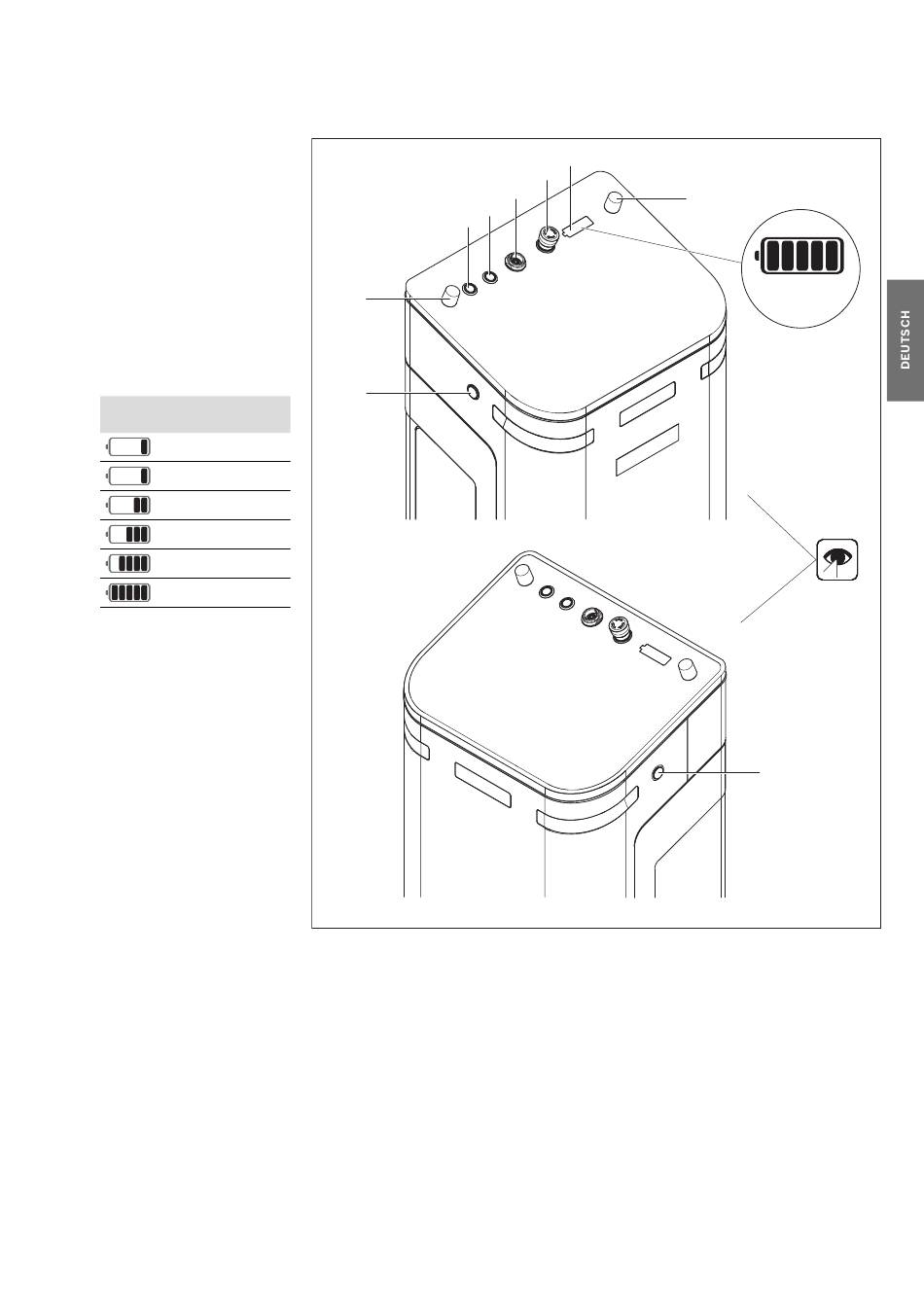

Abb. 2: Bedienfeld ActiveShuttle 1.0
3 842 560 592/2020-07, ActiveShuttle: ActiveShuttle 1.0, Bosch Rexroth AG
R
Q
P
Zu diesem Produkt 21/68
M
100% 0%
S
560 592-02
