22/68 Zu diesem Produkt
A: Not-Halt-Gerät,
Drehentriegelung
B: Farbdisplay
C: Joystick zur
Steuerung des
ActiveShuttle in
der Betriebsart
„Manuell"
D: Folientastatur:
E:
Zustimmtaster
3-stufi g
- Stufe 1: Unbetätigt,
AUS
- Stufe 2:
Zustimmung, EIN
- Stufe 3:
Panikfunktion, AUS
(ActiveShuttle wird
stillgesetzt)
+/–
Geschwindigkeit ±
Ladefl äche heben
Ladefl äche senken
Position Quelle
Position Senke
Position Ladestation
Position Parken
Bosch Rexroth AG, ActiveShuttle: ActiveShuttle 1.0, 3 842 560 592/2020-07
A

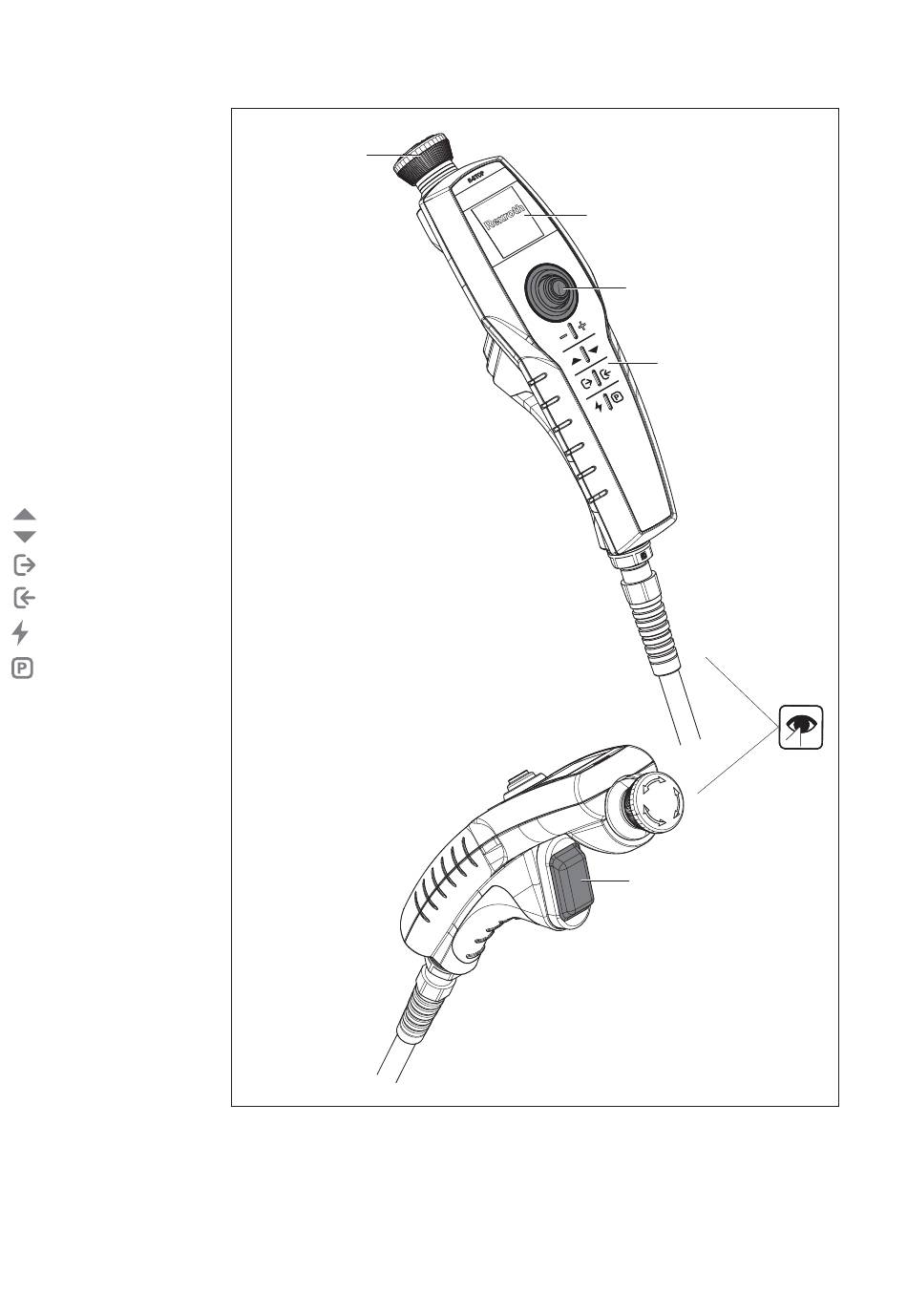

Abb. 3: Handheld Controller 1.0
B
C
D
E
560 592-03
