Inhaltszusammenfassung für Navilock BT-399

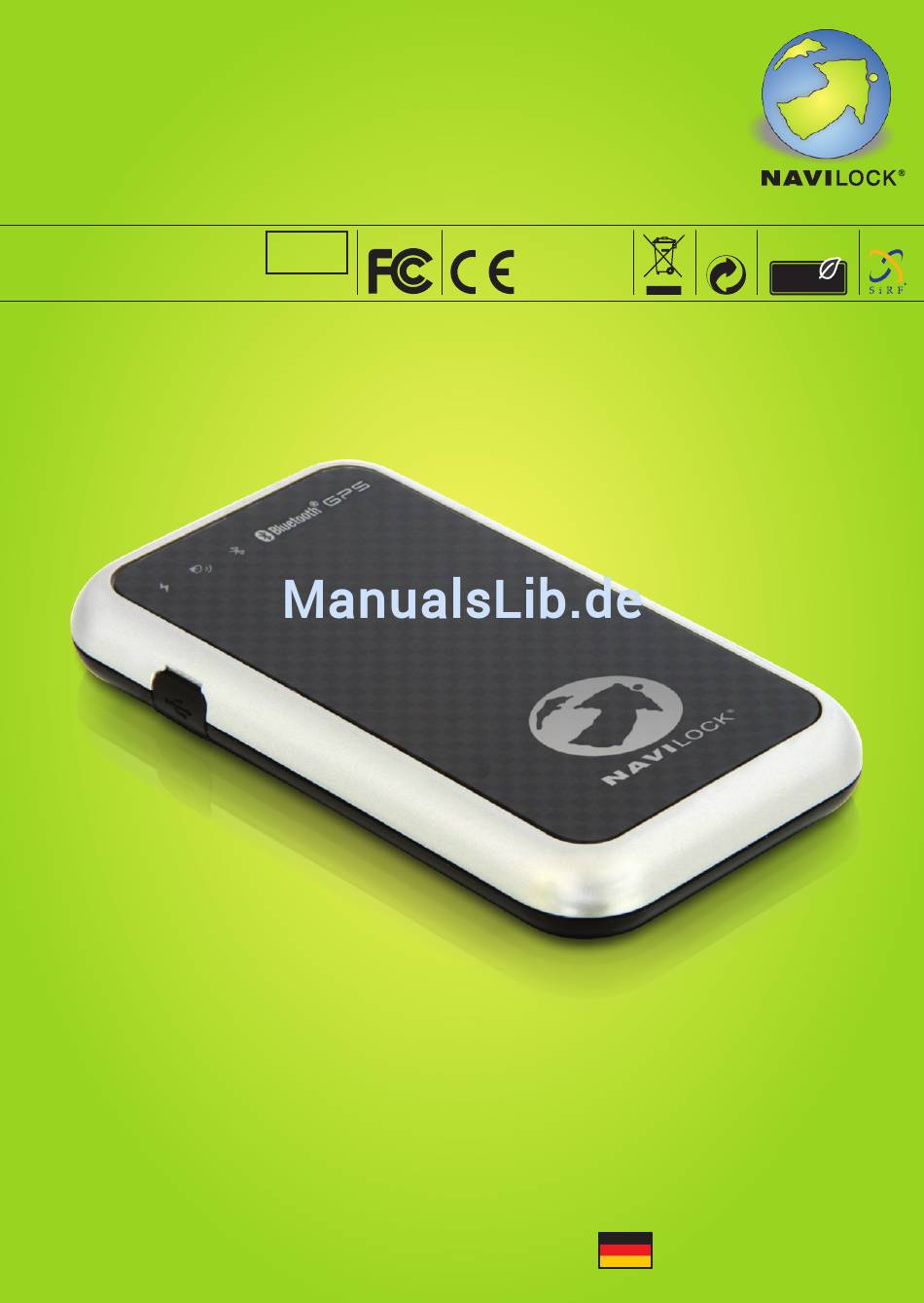

- Seite 1 60311-a 0560 R o H S 027 49 C o m p l i a n t Bluetooth GPS Empfänger BT-399 Gebrauchsanweisung...

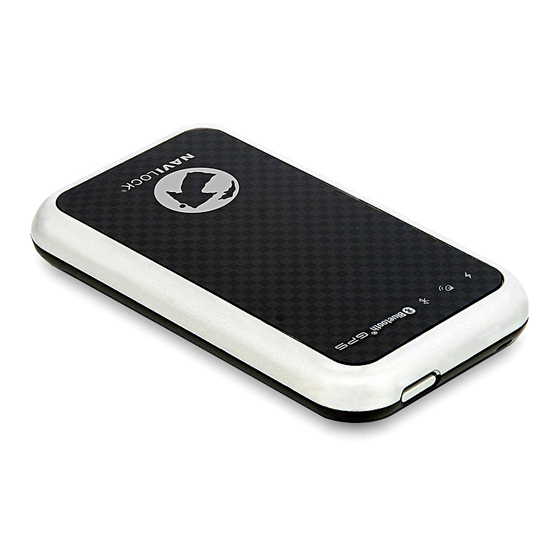

- Seite 2 C o m p l i a n t 1. Einleitung Der BT-399 ist ein Bluetooth GPS Empfänger mit interner Antenne und Sirf3 20 Kanal GPS Chipsatz. Die Bluetooth Schnittstelle ermöglicht die Verbindung mit einem PDA, SmartPhone, Handy oder Notebook. Dank seiner extrem kompakten Bauweise ist er der ideale Begleiter auf jeder Tour.
-
Seite 3: Elektrische Sicherheit
Wichtige Gesundheits- und Sicherheitsinformationen Wenn Sie dieses Produkt verwenden, sollten Sie die folgenden Sicherheitsvorkehrungen tref- fen, um mögliche Schäden und rechtliche Folgen zu vermeiden. Befolgen Sie gewissenhaft alle Sicherheits- und Bedienungsanweisungen und bewahren Sie sie sorgfältig auf. Beachten Sie alle Warnhinweise in der Bedienungsanleitung und auf dem Produkt. Um Verletzungen, Stromschläge, Feuer und Beschädigungen am Produkt zu vermeiden, sollten Sie die folgenden Vorsichtshinweise beachten. - Seite 4 Steckerladeadapter. Den Steckerladeadapter stecken Sie in die Steckdose. 2.2. Den Mini USB Stecker stecken Sie bitte in Mini USB Buchse (4) des BT-399. 2.3. Die rote Akku LED leuchtet nun. Laden Sie den Akku vollständig auf. Ziehen Sie das Mini USB Kabel erst nach dem erlöschen der roten Akku LED aus der Buchse heraus.
- Seite 5 Ihrem Gerät durch. Diese kann sowohl vor der Kopplung als auch danach durchgeführt werden, um blockierte ComPorts oder Anwendungen auszuschließen. Sollte Ihr BT-399 korrekt gekoppelt sein und Ihre Mapping- bzw. Navigationssoftware keine Daten empfangen, führen Sie folgenden Schritt aus. Gehen Sie auf: Start--> Einstellungen-->Verbindungen-->Übertragen/ Datenempfang.
- Seite 6 Anschluss für den GPS-Empfänger vergeben wurde. Sollte es nicht der Fall sein, stellen Sie im Bluetooth Manager in der Registerkarte „ Com-Anschlüsse“ dem BT-399 einen neuen ausgehenden Anschluss zur Verfügung. Alle freien COM Ports werden Ihnen dort angeboten. Bei der Gerätekopplung kann die Frage über sichere Verbindung auftreten.
- Seite 7 Pocket PC Version Sollte Ihnen das NMEA Protokoll in der GPS Info angezeigt werden und Sie aber keinen Empfänger in Ihrer Anwendungssoftware finden, liegt es nicht am Emp- fänger, sondern an der gewählten Einstellung Ihrer Software. Hier kann Ihnen der Support des Software Herstellers weiterhelfen.
- Seite 8 10 Minuten, trennen danach kurz den Empfänger vom Ladeanschluss und schalten ihn ein. Zeigt er jetzt eine Funktion, indem die grüne LED blinkt, war der Akku nicht geladen. Schalten Sie den BT-399 wieder aus und laden Sie den Akku vollständig auf, bis die rote LED erlischt.
- Seite 9 Fehlerbeschreibung „KVA – falsche Stromversorgung“ an. Das Navilock Repair Center ist bemüht, so kulant wie möglich zu sein, daher ge- ben Sie bitte die wirkliche Ursache für einen Defekt an. Bei der Fehleranalyse ist in der Regel festzustellen ob ein Fremdeingriff, Wasserschaden, Sturzschaden, Überspannung oder falsche Handhabung die Ursache hierfür sind.
- Seite 10 8. Technische Daten Chipsatzhersteller/Typ SiRF star III GSC3FLP Kanäle 20 Kanäle Empfindlichkeit -158dBm Frequenz L1, 1575.42MHz C/A Code 1.023MHz Chip Rate Ziel-Genauigkeiten: Position Horizontal 5m CEP (S/A off) Zeit 1 Micro-Sek. syncronisiert mit GPS-Zeit Geschwindigkeit 0.1m/sek. 95% (SA aus) Datum: WGS-84 Protokoll: NMEA-0183 V3.01 GGA(1sek), GSA(1sek),...
- Seite 11 12. Schlussbestimmung Die in diesem Handbuch enthaltenen Angaben und Daten können ohne vorherige Ankündigung geändert werden. Irrtümer und Druckfehler vorbehalten. 13. Copyright Ohne ausdrückliche schriftliche Genehmigung von Navilock darf kein Teil dieser Bedienungsanleitung für irgendwelche Zwecke vervielfältigt oder übertragen -11-...
- Seite 12 Art und Weise oder mit welchen Mitteln, elektronisch oder mechanisch, dies geschieht. Das Markenlabel Navilock ist ein eingetragenes Warenzeichen und darf ohne schriftliche Genehmigung des Rechteinhabers nicht genutzt werden. Es darf in keinem Fall verändert oder durch Zusätze ergänzt werden.
- Seite 13 WEEE-Hinweis Die WEEE (Waste Electrical and Electronic Equipment)-Direktive, die als Europäisches Gesetz am 13. Februar 2003 in Kraft trat, führte zu einer umfas- senden Änderung bei der Entsorgung ausgedienter Elektrogeräte. Der vornehm- liche Zweck dieser Direktive ist die Vermeidung von Elektroschrott (WEEE) bei gleichzeitiger Förderung der Wiederverwendung, des Recyclings und anderer Formen der Wiederaufbereitung, um Müll zu reduzieren.
