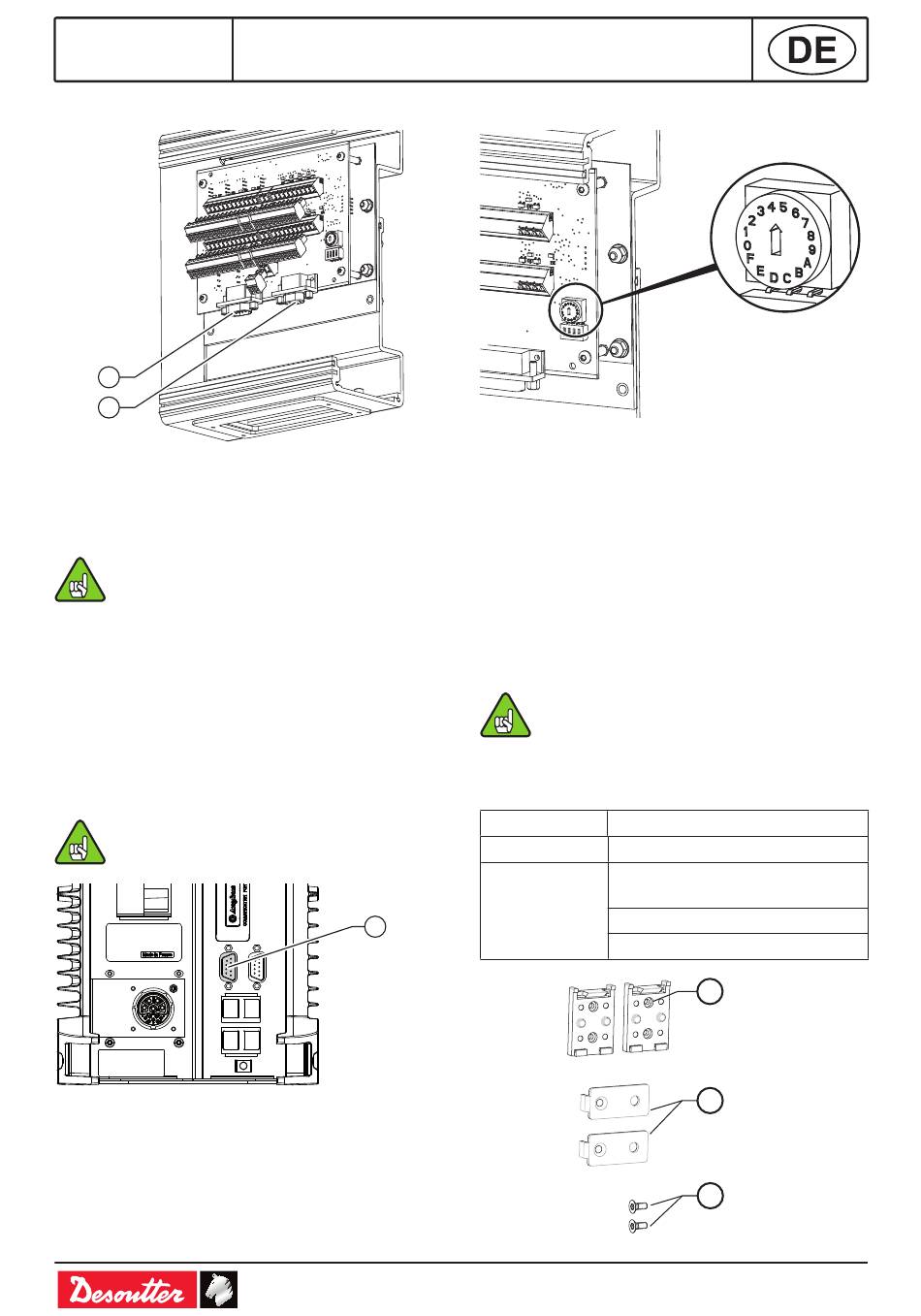

ANSCHLUSS DER E/A-ERWEITERUNG
1
2
Legende
1 Abschlussstecker Sub-D, 9-polig
2 eBUS-Kabelverbindung
Den Abschlussstecker in folgenden
Fällen anbringen:
- Die E/A-Erweiterung ist der einzige
Teilnehmer im eBUS-Netzwerk.
- Die E/A-Erweiterung ist das letzte
Zubehör im eBUS-Netzwerk.

ANSCHLUSS DER STEUERUNG

● Das eBUS-Kabel unten an der Steuerung
anschließen (siehe unten).
Die Steuerung versorgt die E/A-
Erweiterung mit 24V-1A.
Strom Obergrenze: 400 mA / 24V GS
Legende
9 eBUS-Anschluss, Steuerung
ADRESSE DER E/A-ERWEITERUNG
● Mit einem Schraubendreher die
Positionsnummer der E/A-Erweiterung am
eBUS-Kabel auswählen, (1-9 und A-F),
wobei 1 die erste Position und F die letzte ist
(F=15).
KONFIGURATION DER E/A-
ERWEITERUNG
Die E/A-Erweiterung umfasst 8 Eingänge
und 8 Ausgänge, die als standardmäßige
physikalische E/As konfiguriert werden können.
Weitere Informationen können Sie
dem CVI CONFIG Benutzerhandbuch
entnehmen.

LISTE DER ERSATZTEILE

Teilenummer
6158121015
9
18 / 40
Bezeichnung
Kit Zubehör Halter
1 - 2 DIN-Schienen-
halterungen + 4 Schrauben
2 - 2 Befestigungsplatten
3 - 2 Schrauben M4x10
1
