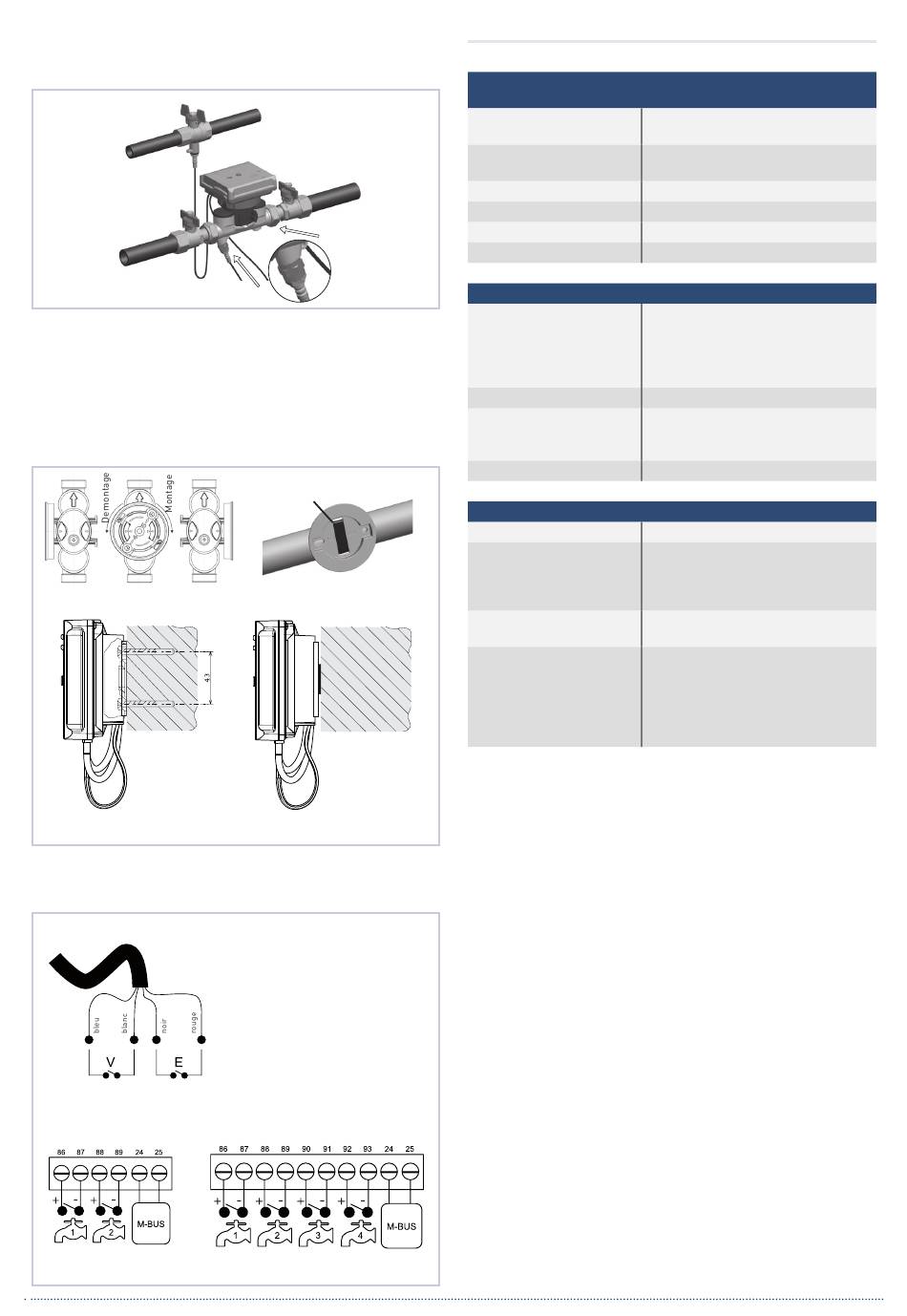

3.8 Plombage
Sécuriser le raccord du compteur et la sonde de température
aller et retour avec du fil et un plomb contre un démontage
non autorisé.
3.9 Montage du calculateur
Poser le calculateur sur la partie hydraulique/support mural
et presser vers le bas jusqu'à emboîtement.
Longueur du câble de connexion entre partie hydraulique et
calculateur: 0,5 m
sur la partie hydraulique
Sur le support mural au mur
3.10 Options schéma électrique
Petit boîtier de l'intégrateur
2 sorties d'impulsions énergie de chaleur et énergie de froid
Grand boîtier de l'intégrateur
M-Bus alimantation /
2 compteurs d'eau
Plombage
Serre-câble
Support mural sur un tube
Intégrateur sur support mural
avec amant dans l'armoire
E = Energie de chaleur
V = Energie de froid
M-Bus /
4 compteurs d'eau
4. Spécifications
Spécifications pour sorties d'impulsions énergie de chaleur et
énergie de froid
Valeur d'impulsion
Signal
Tension d'interrogation
Courant admissible
Résistance interne R
max.
on
Largeur d'impulsion
Spécifications d'entrée pour compteur d'eau
Valeur d'impulsion
Tension d'interrogation
Reconnaissance d'impulsion Contact fermé: R < 500 Ω
Longueur des câbles
Spécifications des interfaces M-Bus
Protocole
Unité de charge M-Bus
Vitesse de transmission
standard
Donnée standard
Energie de chaleur: 1 Imp. = 1 kWh
Energie de froid: 1 Imp. = 1 kWh
Capteur passif, Open Collector
Câblage Pull-Down
max. 30 V, min. 2,5 V
max. 20 mA
100 Ω (pendant l'impulsion)
120 ms
1, 2,5, 10, 25, 100, 250 l/Impuls
(programmable, même valeur
d'impulsion
pour tous les compteurs d'eau rac-
cordés, standard 10 l)
typique 3 V
Contact ouvert: R >1 MΩ
Impulsion continue / pause > 3 s
max. 10 m
M-Bus selon EN 13757-3
Alimentation par pile: 1 unité de char-
ge (1,5 mA)
Alimentation par M-Bus: 2 unités de
charge (3 mA)
2400 baud
Numéro de série, enérgie, volume,
débit, puissance, température (aller,
retour, différence), temps de foncti-
onnement, date et heure, optionnel
volume des entrées compteur d'eau,
version Firmware, version Software
