GWF Integral-V UltraMaXX Montageanleitung Seite 2

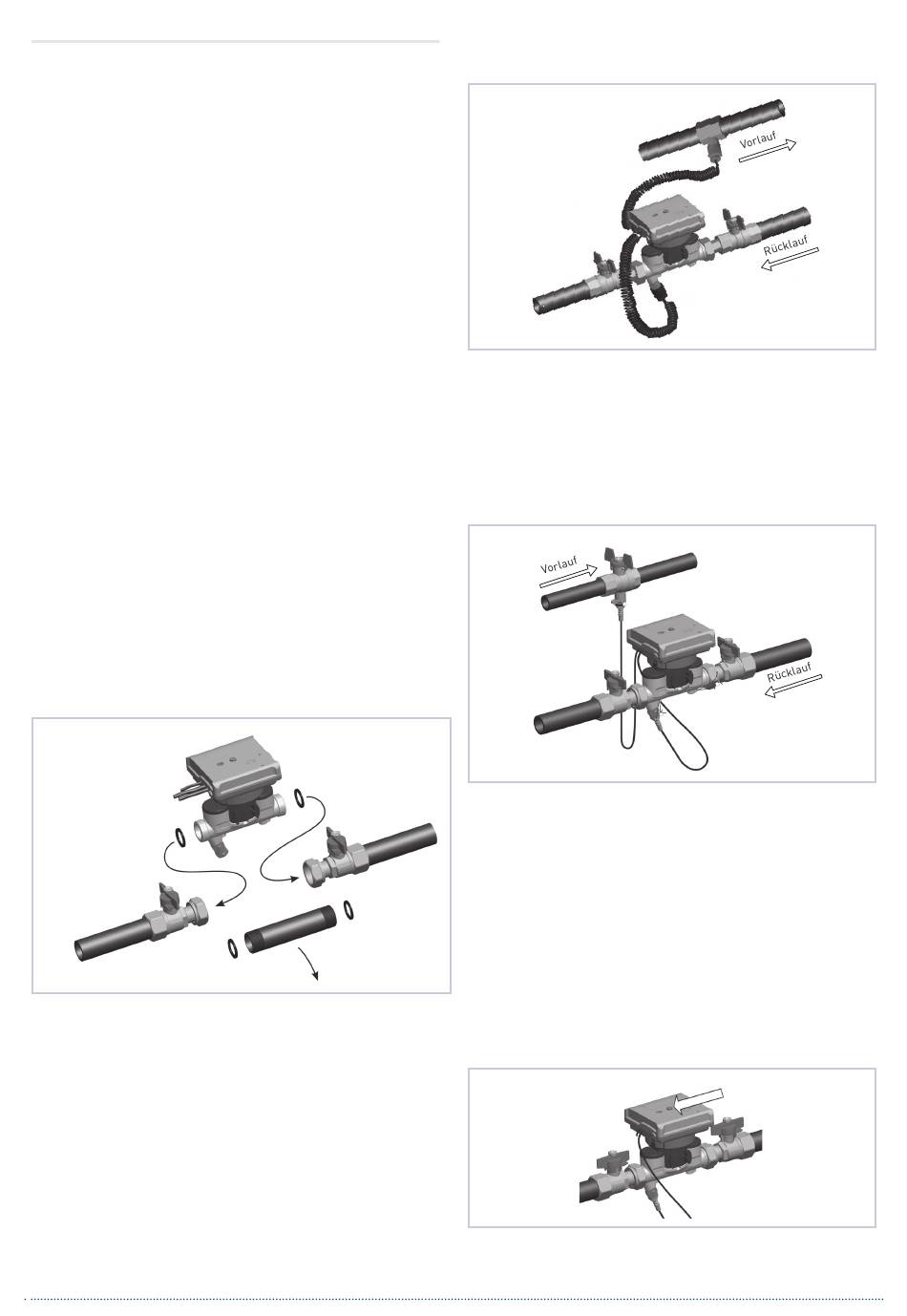

3. Montage
Umwälzpumpe der Heizung abstellen und Kugelhähne schlies-
sen. Noch einmal die Übereinstimmung von Fliessrichtung und
Fliessrichtungspfeilen kontrollieren, ggf. fehlerhaften Einbau
korrigieren. Einbauort (Rücklauf / Vorlauf) mit Aufdruck auf dem
Rechenwerk auf Übereinstimmung prüfen. Distanzstück de-
montieren und mit Dichtungen entfernen, Dichtflächen säubern.
Austausch
■ Umwälzpumpe abstellen
■ Absperrorgane schliessen und Rohrleitung druckentlasten
(evtl. durch leichtes Öffnen eines Absperrorgans)
■ Plombierungen aufbrechen und Temperaturfühler aus dem
Vorlauf T-Stück bzw. aus dem Vorlaufkugelhahn heraus-
schrauben
■
Alten Wärmezähler demontieren und mit Dichtungen ent-
fernen, Dichtflächen säubern
■ Einbau gemäss Punkt 3.1ff.
3.1 Montage Wärmezähler (Volumenmessteil)
Kompaktwärmezähler mit neuen Dichtungen in Fliessrichtung
(Fliessrichtungspfeile auf dem Gehäuse beachten) montieren.
Achtung:
■ Nur die mit dem Integral-V UltraMaXX neuen, gelieferten
Dichtungen verwenden. Die Dichtungen dürfen nur einmal
verwendet werden (bei jedem neuen Anziehen der Schraub-
verbindung müssen neue Dichtungen verwendet werden).
■ Das Kabel darf beim Abnehmen des Rechenwerks nicht
durchtrennt, gequetscht oder beschädigt werden.
■ Montage muss spannungsfrei erfolgen, ggf. die Rohrleitungen
vor und hinter dem Wärmezähler hinreichend verankern.
■
Das Anziehen der beiden Überwurfmuttern erfolgt mit
einem Drehmomentschlüssel mit einem Drehmoment zwi-
schen 30-40 Nm.
3.2 Montage Temperaturfühler
Temperaturfühler (rot) in Vorlauf-Messstelle (warme Leitung)
und Temperaturfühler (blau) in Rücklauf-Messstelle (kalte Lei-
tung) einstecken.
3.3 Montagehinweis
Die Verwendung der Wärmemengenzähler-Temperaturfühler
ist nur erlaubt in Verbindung mit für den Fühler entsprechend
zugelassenen Temperaturfühlermessstellen. Beide Messstellen
eines Wärmemengenzählers müssen gleich ausgelegt sein. Eine
Kombination von Tauchhülse und Direktmessung ist verboten.
3.4 Temperaturfühler in Tauchhülsen
■ Tauchhülseneinbau in Installation überprüfen
■ Temperaturfühler verschrauben und handfest anziehen.
3.5 Temperaturfühler Direkteinbau EN 1434
■ Abdeckungen der Temperaturfühleraufnahme abschrauben
(darauf achten, dass die Absperrorgane geschlossen sind)
und mit Dichtungen entfernen.
■
Temperaturfühler mit neuer Dichtung einschrauben und mit
Drehmoment 10 Nm anziehen.
3.6 Inbetriebnahme
Kugelhähne/Absperrorgane langsam öffnen. Umwälzpumpe
einschalten. Dichtigkeit prüfen.
3.7 Plausibilitätsprüfung
Rechenwerksanzeige durch Betätigen des Drucktasters akti-
vieren. LCD-Test durchführen. Werte für Durchfluss, Vorlauf-
temperatur und Rücklauftemperatur auf Plausibilität prüfen,
Fehleranzeige kontrollieren (siehe Bedienungsanleitung).
