Technique
du bâtiment

Instructions de montage

Integral-V UltraMaXX
1. Fourniture
■ Compteur de chaleur
Matériel de joints
■
Matériel de plombage
■
Support mural
■
■ Instructions de montage
■ Mode d'emploi (à conserver à proximité de l'appareil!)
Important avant montage
Le compteur d'énergie thermique compact Integral-V Ultra-
MaXX est un instrument de mesure de précision agréé pour le
décompte individuel de l'énergie thermique ou/et frigorifique et
doit être manipulé avec soin.
Les réseaux d'eau de chauffage sont exploités à de hautes tem-
pératures et de hautes pressions, qui en cas de mauvaise ma-
nipulation peuvent entraîner de graves blessures corporelles.
C'est pourquoi, seul du personnel qualifié et formé est autorisé
à installer les appareils de mesure. Les conduites doivent être
mises à terre. L'installation d'un compteur de chaleur doit être
effectuée conformément aux normes techniques en vigueur
(p.ex. EN 1434-6), afin de garantir une saisie incontestable des
valeurs de mesure. La lecture doit pouvoir se faire sans autres
moyens auxiliaires et un démontage aisé des composants in-
dividuels doit être possible en cas de changement d'appareil !
Les points suivants doivent également être observés:
■
Le compteur d'énergie thermique ne peut être utilisé que
dans les conditions indiquées sur la plaque du fabricant!
■
La température ambiante admissible (+5 °C à +55 °C) et la
température de l'eau pour la partie hydraulique (max. 90 °C).
■
Le plombage de le compteur même et de la sonde de tempé-
rature est important et empêche tout démontage non autorisé.
■
Bien rincer le système de conduite avant le montage du dé-
bitmètre (des corps étrangers dans le liquide peuvent nuire
au bon fonctionnement de l'appareil de mesure).
■
Le calculateur / partie hydraulique et les câbles pour signaux
(p.ex. câble de sonde de température) ne doivent pas être instal-
lés/posés à proximité de conduites sous tensions et/ou sources
de perturbations électromagnétiques (distance min. 50 cm).
■
Ne jamais soulever ou transporter le débitmètre par son câ-
ble de raccordement!
■
Ne pas disposer les câbles sur des conduites chaudes.
■
L'ouverture des plombs d'étalonnage invalide la garantie
d'étalonnage et annule la garantie de l'appareil.
■
Le nettoyage du boîtier ne peut se faire que de l'extérieur,
avec un chiffon doux légèrement humide. Ne pas utiliser de
produits détergents.
■
Ne jamais souder à proximité du compteur.
■
Le compteur devrait être conservé dans son emballage ori-
ginal jusqu'à ce que tous les travaux de câblage, d'isolation
et de rinçage soient terminés.
■
Le compteur doit toujours être monté conformément à la
position de montage imprimée sur la plaquette signalétique
(aller ou retour)
■
La partie hydraulique peut être montée aussi bien horizon-
talement que verticalement.
■
Le compteur de chaleur doit être protégé des détériorations
ou des vibrations pouvant survenir à l'endroit du montage.
Lors de la mise en service, les vannes d'arrêt doivent être
ouvertes lentement.
■
Le compteur d'énergie thermique ne doit pas être installé
s'il est tombé parterre ou s'il est fortement encrassé, etc.
■
Ne pas raccourcir le câble entre le débitmètre et l'intégrateur
ainsi que les câbles des sondes de température, ni les modi-
fier de quelques façons que ce soit.
■
Les raccords filetés du compteur doivent correspondre aux
raccords opposés de la conduite en ce qui concerne le di-
amètre nominal DN et la pression nominale PN (selon EN
1092). L'appareil de mesure ne peut pas être soumis à des
contraintes excessives, provoquées par des tubes ou des pi-
èces de forme. Les conduites du système de chauffage doi-
vent être suffisamment ancrées avant et après le compteur
de chaleur. Tous les écrous, vis et joints doivent être prévus
pour les diamètres nominaux DN, la pression nominale PN,
la température maximale et la pression maximale autorisée.
■
Les appareils électriques usagés et les batteries qu'ils
contiennent ne peuvent pas être éliminés avec les déchets
ménagers. Nous reprenons gratuitement nos produits après
utilisation pour une élimination conforme.
■
Montage conforme ESD des câbles externes selon EN
61340-5.
■
Classe d'environnement selon EN 1434-1 et conformité E1
et M1 selon directive 2014/32/EU.

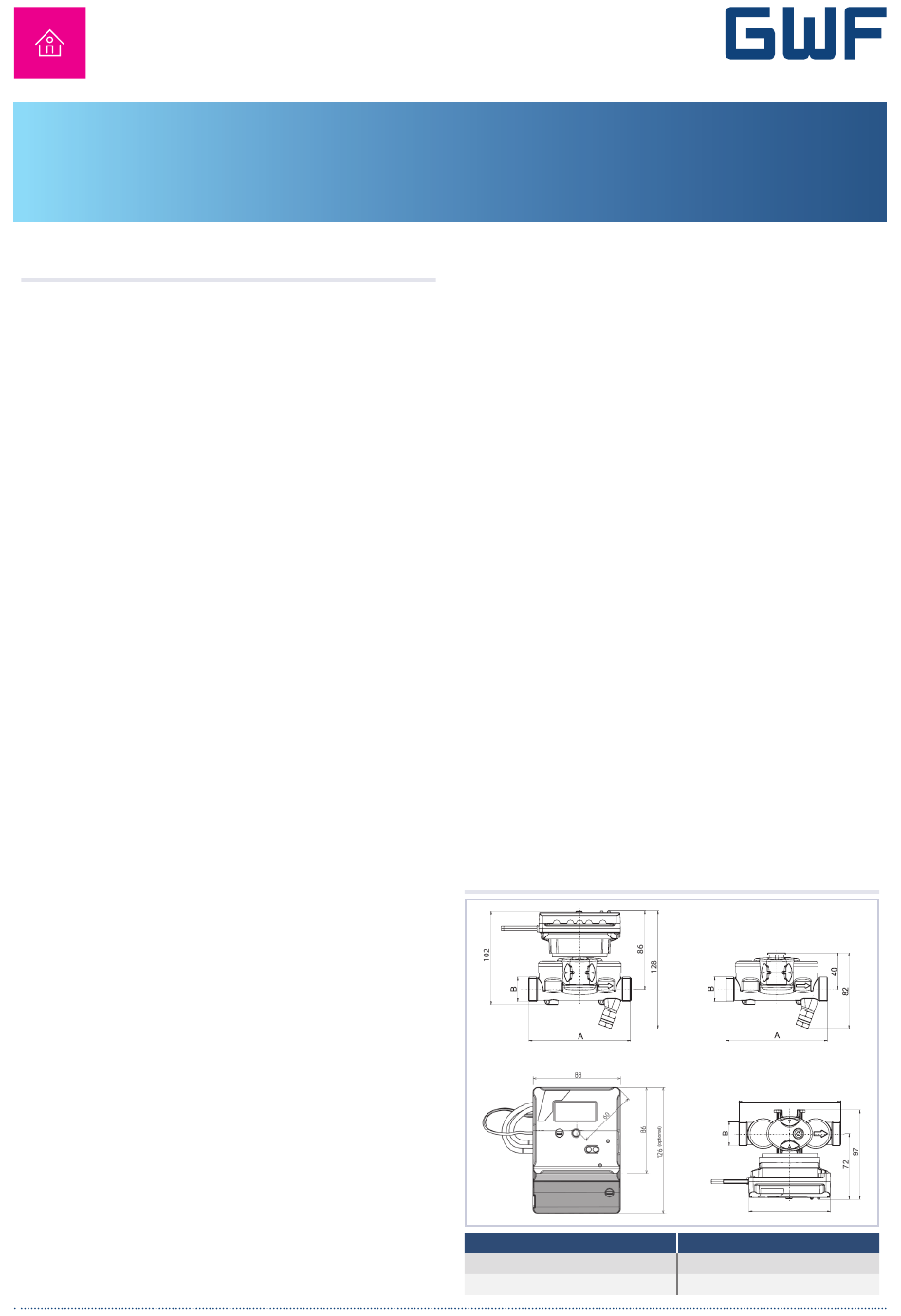

2. Dimensions de l'appareil

A
130 mm
110 mm
A
88
B
1"
¾"
