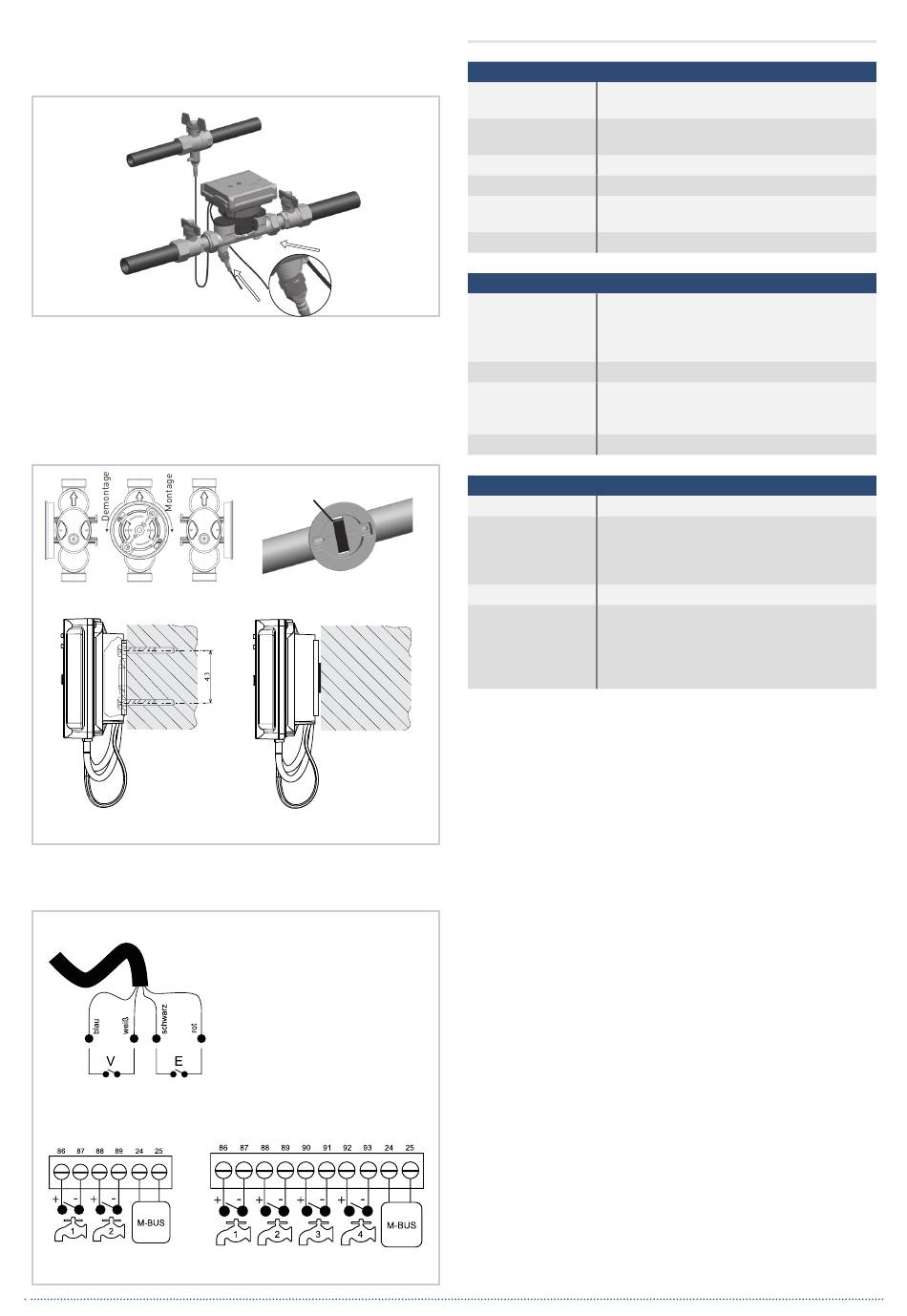

3.8 Plombierung
Verschraubung des Zählers und Vor- und Rücklauftempera-
turfühler mit Draht und Blechschnapp-Plombe gegen unbe-
fugte Demontage sichern.
3.9 Rechenwerkmontage
Rechenwerk auf Volumenmessteil/Wandhalter setzen und
nach unten drücken, bis es einrastet.
Länge Verbindungskabel Volumenmessteil/Rechenwerk: 0,5 m
auf dem Volumenmessteil
auf der Wandhalterung an der
Wand
3.10 Optionen Anschlussschema
Kleines Rechenwerkgehäuse
2 Impulsausgänge für Wärme- und Kälteenergie
Grosses Rechenwerkgehäuse
M-Bus Speisung /
2 Wasserzählereingänge
Plombe
Kabelbinder
Wandhalterung an einem Rohr
Rechenwerk auf Wandhalterung
mit Magnet im Schrank
E = Wärmeenergie
V = Kälteenergie
M-Bus /
4 Wasserzählereingänge

4. Spezifikationen

Spezifikation der Impulsausgänge für Wärme- und Kälteenergie
Impulswertigkeit Wärmeenergie: 1 Impuls = 1 kWh
Kälteenergie: 1 Impuls = 1 kWh
Impulscharakte- Passiver Geber, Open Collector
ristik Pull-Down Beschaltung
Abfragespannung max. 30 V, min. 2,5 V
Zulässiger Strom max. 20 mA
Max. innerer Wider- 100 Ω (während Impuls)
stand R
on
Impulsbreite 120 ms
Spezifikation der Wasserzählereingänge
Impulswertigkeit 1, 2,5, 10, 25, 100, 250 l/Impuls
(programmierbar, gleiche Impulswertigkeit
für alle angeschlossenen Wasserzähler,
Standard 10 l)
Abfragespannung typisch 3 V
Impulserkennung Kontakt geschlossen: R < 500 Ω
Kontakt geöffnet: R > 1 MΩ
Impulsbreite / Pause > 3 s
Leitungslänge max. 10 m
Spezifikation der M-Bus-Schnittstelle
Protokoll M-Bus entsprechend EN 13757-3
M-Bus-Standardlast Bei Speisung mit Batterie: 1 Standardlast
(1,5 mA)
Bei Speisung über M-Bus: 2 Standardlasten
(3 mA)
Standard-Baudrate 2400 Baud
Standard-Datensatz Herstellernummer, Energie, Volumen,
Durchfluss, Leistung, Temperaturen (Vorlauf,
Rücklauf, Differenz), Betriebszeit, Datum und
Zeit, optional Volumen Wasserzählereingänge,
Firmwarever–sion, Softwareversion
