Vorgehensweise

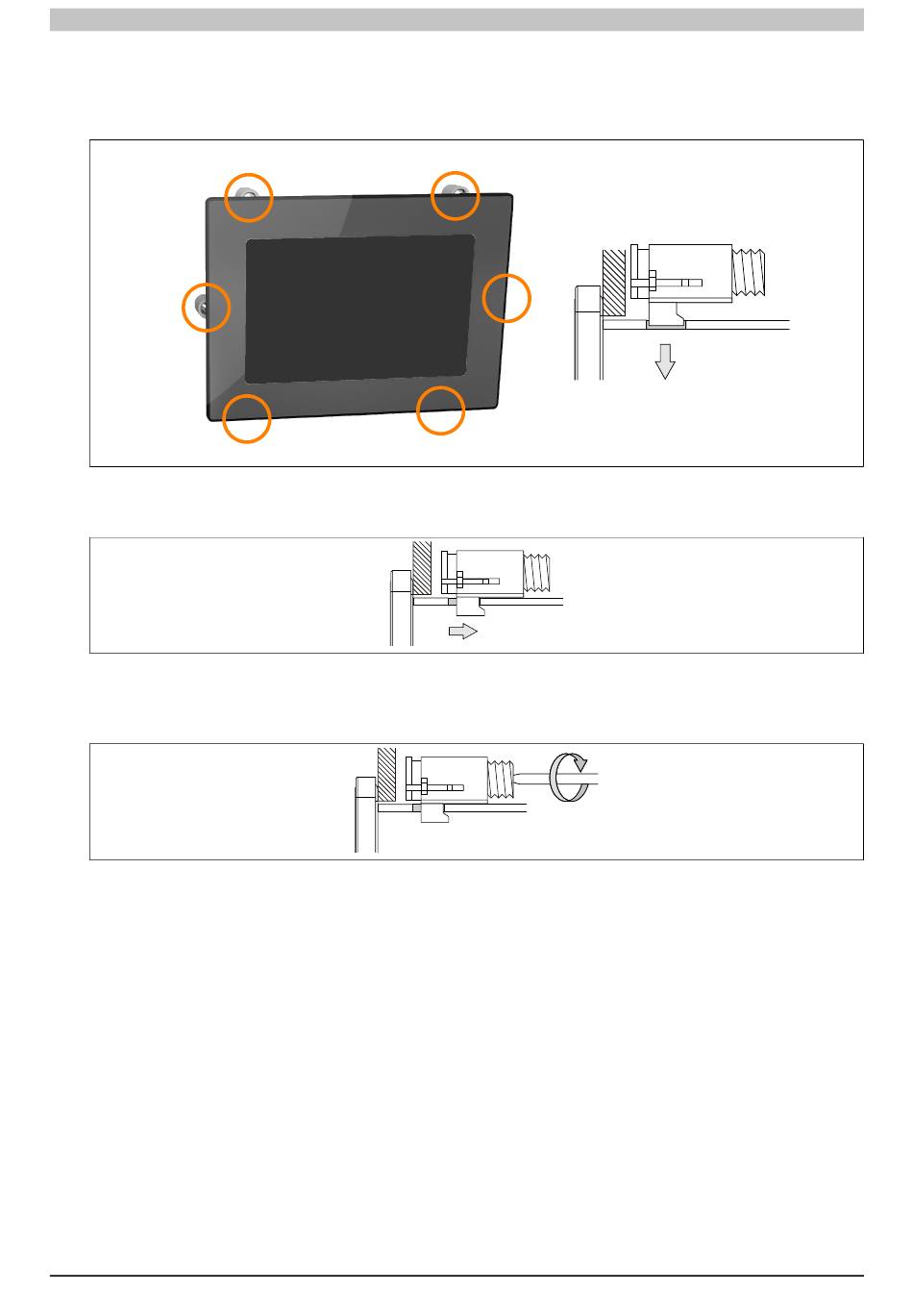

1. Die Halteklammern am Gerät montieren. Dazu alle Befestigungshaken in die Aussparungen (mit orangen
Kreisen markiert) am Gerät einsetzen. Die Anzahl an Aussparungen kann je nach Größe des Geräts unter-
schiedlich sein.
2. Die Halteklammern nach hinten schieben, bis sie mit der Rückseite der Aussparung bündig sind.
3. Die Halteklammern nun durch Festziehen der Befestigungsschrauben mit einem Schlitzschraubendreher an
der Wand bzw. dem Schaltschrankblech fixieren.
In die Halteklammern ist eine Drehmomentbegrenzung eingebaut.
Power Panel T50 mobile Anwenderhandbuch V1.01
Abbildung: Halteklammern einsetzen
Abbildung: Halteklammern nach hinten schieben
Abbildung: Halteklammern fixieren
Montage und Verdrahtung
33
