Systemübersicht

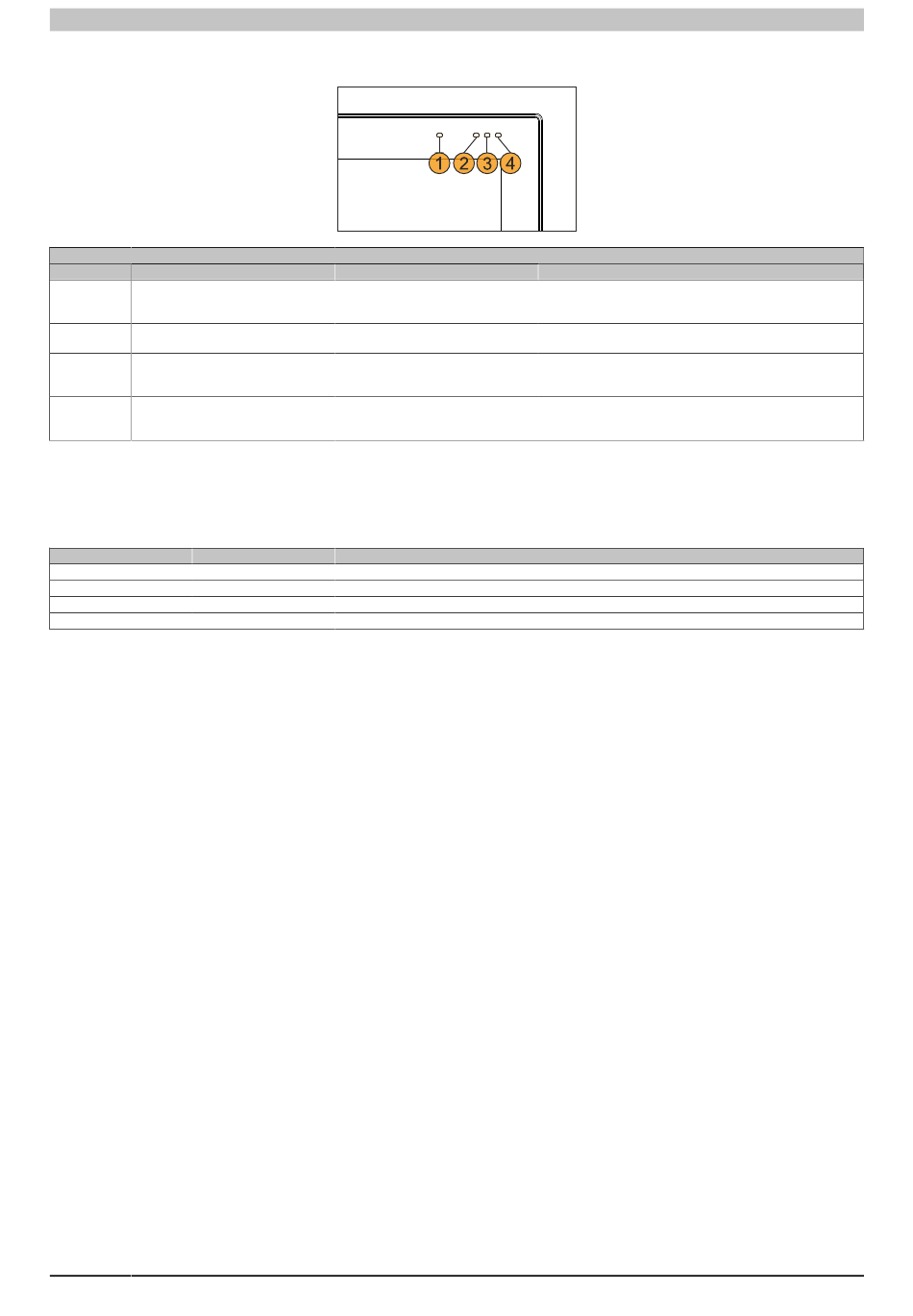

3.3.8 Sensor- und LED-Positionen

Nr.
Beschreibung
1
Helligkeitssensor
2
Status-LED (rot/grün)
3
Anwender-LED (rot/grün/blau)
4
Anwender-LED (rot/grün/blau)
3.3.8.1 Beschreibung der rot-grünen Status-LED:
Für die Status-LED, in der Abbildung die Nummer 2, gelten die folgenden Konfigurationen:
Grün
Rot
Aus
Aus
Blinkend
Aus
Ein
Aus
Aus
Blinkend
3.3.9 Übertemperatur-Management
Im Power Panel T50 mobile kann es entweder zu einer Display- oder Prozessor-Übertemperatur kommen, wenn
jeweils die Temperatur-Obergrenze erreicht wird. Tritt dieser Fall ein, schaltet sich das Gerät ab und die Status-LED
blinkt rot. Folgende Automatismen treten anschließend in Kraft:
• Display-Übertemperatur
Sobald die Temperatur auf 10 °C unterhalb der Temperatur-Obergrenze abgekühlt ist, schaltet sich das
Gerät selbstständig wieder ein.
• Prozessor-Übertemperatur
Nach 1 Minute Abkühlzeit schaltet sich das Gerät selbstständig wieder ein.
Die Geräte sollten unbedingt innerhalb der jeweils spezifizierten Temperaturbereiche (siehe Umgebungsbedin-
gungen in den Technischen Daten bzw. Temperatur-Luftfeuchte-Diagramm) betrieben werden um ein Abschalten
aufgrund von Übertemperatur zu vermeiden.
Nach dem Prozessorstart wird aus der Status-LED eine Anwender-LED. Im Fall von Übertemperatur werden alle Anwender-LEDs abgeschaltet und das Sta-
3)
tus-LED blinkt rot, bis das Gerät wieder abgekühlt ist. Bei Prozessorstart oder im Fall von Übertemperatur ist die Helligkeit der Status-LED 50 % und nicht
weiter konfigurierbar.
18
OPC UA Datenpunkt
AmbientLight
RGB02
3)
RGB01
RGB00
Beschreibung
Modul nicht angesteckt / Unterspannung (<9 V)
Vorbereitender Modus
Prozessor wird gestartet
Unter- oder Übertemperatur
Legende
Automation Studio
AmbientLight
LEDRed03
LEDGreen03
LEDRed02
LEDGreen02
LEDBlue02
LEDRed01
LEDGreen01
LEDBlue01
Power Panel T50 mobile Anwenderhandbuch V1.01
