Systemübersicht

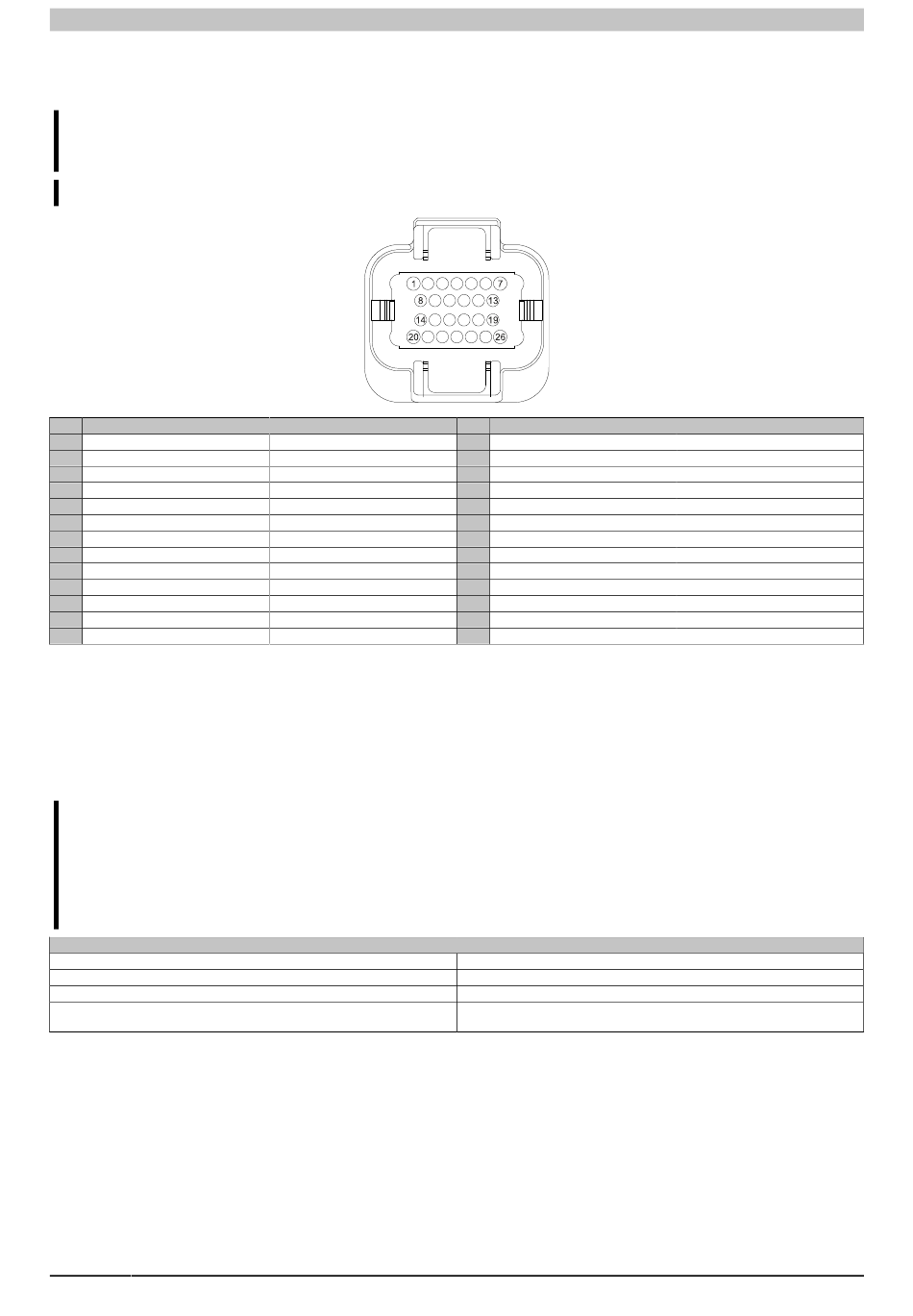

3.3.6.4 Superseal-Anschluss
Pinbelegung
Achtung!
Nicht genutzte Pins müssen mit Blindstopfen verschlossen werden.
Die USB-Schnittstelle ist nur für Servicezwecke zu verwenden.
Nr.
1
digitaler Ausgang 0,5 A
2
digitaler Ausgang 0,5 A
3
digitaler Ausgang 0,5 A
4
digitaler Ausgang 0,5 A
5
GND
6
VCC
7
VCC
8
digitaler Eingang
9
digitaler Eingang
10
digitaler Eingang
11
digitaler Eingang
12
USB-Kabelschirm
13
GND
1)
USB-Datenleitungen
Der Übergang vom Superseal-Anschluss zu einem handelsüblichen USB-Kabel (Wellenwiderstand der Datenlei-
tungen 90 Ω) sollte möglichst kurz ausgeführt werden. Des Weiteren sollten die Datenleitungen verdrillt werden.
Abhängig von der Qualität des Übergangs können USB-Geräte nur mehr bedingt eingesetzt werden oder funktio-
nieren nur mit reduzierter Kabellänge.
Spannungsversorgung
Warnung!
Das Gerät darf bei Industrieanwendungen mit Funktionserde nur mit Schutzkleinspannung (PELV) ver-
sorgt werden (nicht zutreffend bei mobilen Anwendungen).
Erdpotential (bzw. das Gehäuse des Gerätes) und der GND-Anschluss der Spannungsversorgung sind
beim Power Panel intern verbunden.
Elektrische Eigenschaften
Nennspannung
Eingangsspannung
Kurzschlussfest- und Verpolungssicher
Integrierte Schutzfunktion
Die Serviceschnittstelle kann unter anderem für folgende Aufgaben verwendet werden: Software-Update, Eingabegeräte (Maus bzw. Tastatur), Benutzer-Au-
2)
thentifizierung, azyklisches Schreiben/Lesen von Daten. Nicht geeignet ist die Schnittstelle für zyklisches Schreiben/Lesen von applikationsrelevanten Daten
oder Zugriff auf Software-Lizenzen.
14
Beschreibung
channel 1
channel 2
channel 3
channel 4
channel 1
channel 2
channel 3
channel 4
2)
Nr.
14
digitaler Eingang
15
digitaler Eingang
16
digitaler Eingang
17
digitaler Eingang
18
90Ω USB GND
19
90Ω USB D-
1)
20
Nicht Verwenden! Nur für Testzwecke!
21
NC
22
NC
23
NC
24
NC
25
90Ω USB 5 V
26
90Ω USB D+
1)
12 / 24 VDC
9 bis 32 VDC
Ja
Nein
(erforderliche Sicherung max. T 5 A pro Anschlusspin)
Power Panel T50 mobile Anwenderhandbuch V1.01
Beschreibung
channel 5
channel 6
channel 7
channel 8
