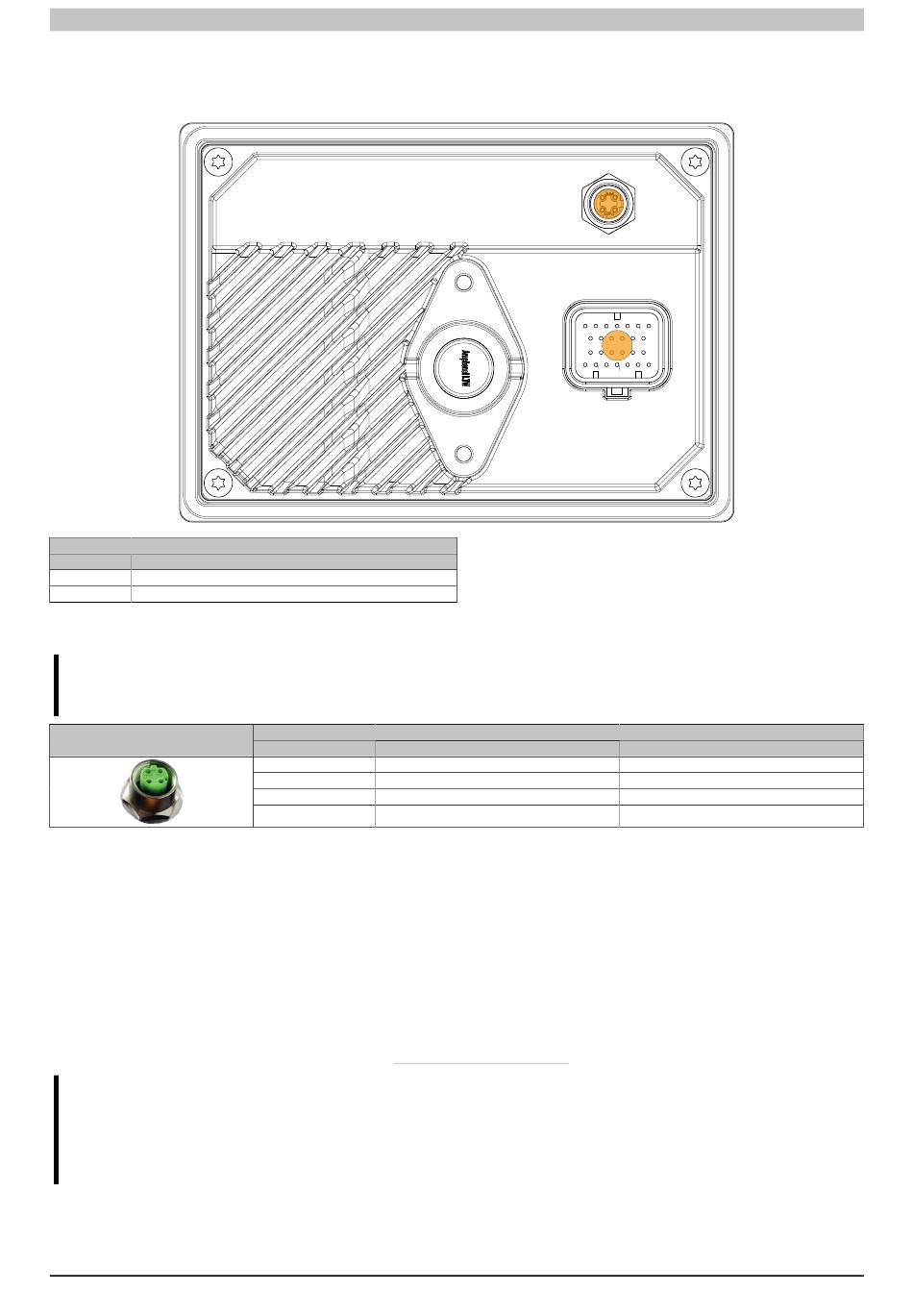

3.3.6 Geräteschnittstellen
3.3.6.1 Übersicht
Nr.
Beschreibung
1
Ethernet M12
2
26 poliger Superseal Stecker
3.3.6.2 Ethernet-Schnittstelle
Achtung!
Das maximale Drehmoment von 0,6 Nm darf nicht überschritten werden.
Schnittstelle
3.3.6.3 Erdung (Funktionserde)
Je nach Anwendung kann es notwendig sein eine Funktionserdung zur Ableitung von Störungen anzuschließen.
Bei mobilen Anwendungen ist beispielsweise keine Funktionserdung erforderlich.
Es gibt zwei Möglichkeiten das Power Panel T50 mobile zu erden:
1) Erdung über eines der beiden M5-Gewinde der RAM-Halterung.
2) Erdung über eines der M4-Gewinde, die für die Haltbleche bei Schaltschrankmontage vorgesehen sind
(nur bei 7,0" und 10,1" Geräten vorhanden).
Weitere Informationen zur elektromagnetischen Verträglichkeit sind im Anwenderhandbuch INSTALLATIONS /
EMV - GUIDE (MAEMV-GER, B&R-Homepage www.br-automation.com) zu finden.
Achtung!
Mögliche Fehlfunktion von Schnittstellen und Touch!
Bei fehlender Funktionserdung können Fehler in der Schnittstellenkommunikation und bei der Touch-
funktionalität auftreten.
Power Panel T50 mobile Anwenderhandbuch V1.01
Legende
Pin
1
2
3
4
1
2
Anschlussbelegung
Bezeichnung
Belegung
Tx+
Transmit Data+
Rx+
Receive Data+
Tx-
Transmit Data-
Rx-
Receive Data-
Systemübersicht
