7.3.3 Messauswertung und Protokoll

Auswertung

DE
Die Bewertung der Messergebnisse erfolgt anhand der Soll- und Toleranzwerte der
einzelnen Walzenpaarungen automatisch.
Ergebnisse und Bewertung werden in der Liste der Messstellen sowie im Walzen-
schema angezeigt und farbig markiert (
umfangreichen Messaufgaben der aktuelle Arbeitsstand schnell erkennbar ist.

Protokoll

Das Erstellen und Drucken des Messprotokolls kann sowohl am PC als auch in der
App erfolgen. Es beinhaltet die gemessenen Walzenschemata mit den Messstellen
und zugehörigen Messwerten.
Mit dem Tablet durchgeführte Messungen können vom PC importiert
werden. (
Kapitel 7.4.4. Protokolle,

7.4 Software

Die Software gewährleistet die Funktionalität des Messgerätes. Einige Funktionen
sind in der Tablet-Version nicht verfügbar.
Menü

Suche

Messen
Protokolle
Import und Export
Vorlage erstellen
Einstellungen und Informationen
Hilfe

7.4.1 Allgemeines

Softwarestruktur

Die Software ist menügeführt. Die jeweilige Ansicht des gewählten Menüpunktes
wird durch folgende funktionale Felder geprägt:
18
DOC_NIP_CON_SMART_DE_20200520
Kapitel 7.4.3 Messen), so dass selbst bei
Kapitel 7.4.5. Import/Export)
PC
Tablet
Menü
Eingabe Parameter
Listen von Messungen, Messstellen und Vorlagen
Vorschau gesamte Messaufgabe
Aktionsfeld
Messwertanzeige
Menü
Ansichten
Suche
Suche
Messen
Messen
Protokolle
Import und Export
Import und Export
Vorlage erstellen
Einstellungen und Informationen
Einstellungen
und Informationen
Hilfe

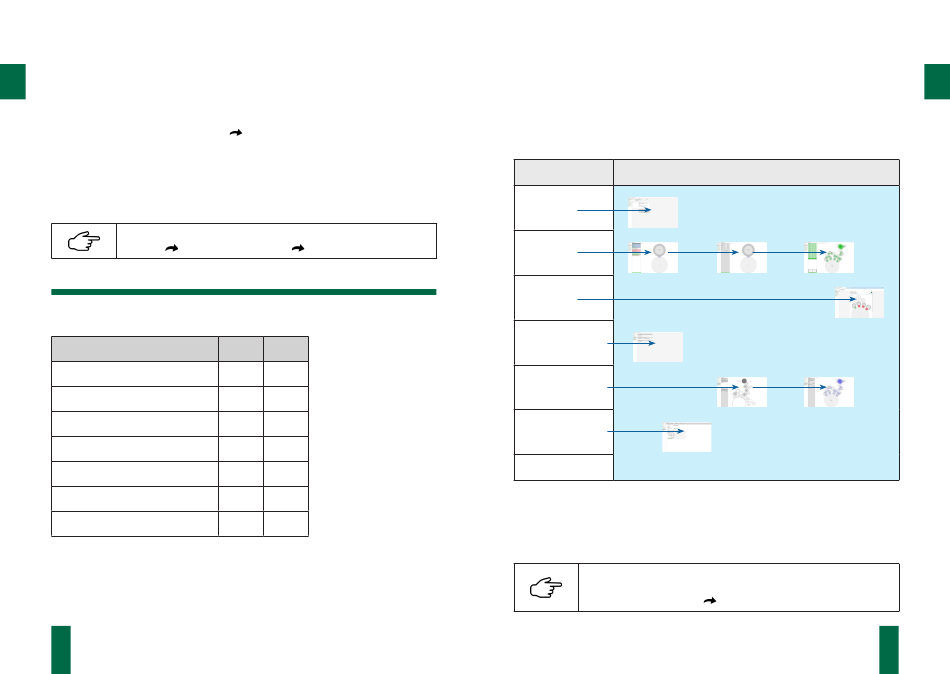

Bild 8. Softwarestruktur der PC-Software
Menü
Während in der PC-Version das Menü permanent verfügbar ist, wurde in der Tablet-
Version auf das Einblenden verzichtet.
Nach dem Startbildschirm kann in der Tablet-Version ein Wechsel
zwischen den Menüpunkten und den Ansichten durch den Button
Zurück
des Aktionsfeldes (
Parameter
Messansicht
Protokolle
Vorlagen erstellen
Vorlagen bearbeiten
Aktionsfeld) erfolgen.
19
DOC_NIP_CON_SMART_DE_20200520
DE
