Bedienungsanleitung
IPA CONTROL EXACT
zur Kontrolle der Isopropylalkohol-Konzentration
PITSID Polygraphische innovative Technik Leipzig GmbH
Mommsenstraße 2 | D-04329 Leipzig
Tel +49 341 25942-0 | Fax +49 341 25942-99
info@pitsidleipzig.com | www.pitsidleipzig.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PITSID IPA CONTROL EXACT
Inhaltszusammenfassung für PITSID IPA CONTROL EXACT
- Seite 1 Polygraphische innovative Technik Leipzig Bedienungsanleitung IPA CONTROL EXACT zur Kontrolle der Isopropylalkohol-Konzentration PITSID Polygraphische innovative Technik Leipzig GmbH Mommsenstraße 2 | D-04329 Leipzig Tel +49 341 25942-0 | Fax +49 341 25942-99 info@pitsidleipzig.com | www.pitsidleipzig.com...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. Einsatzgebiet 2. Arbeitsprinzip 3. Geräteaufbau, Bedienelemente 4. Messablauf und Handhabung 5. Einstellung, Diagnose 6. Reinigung 7. Wartung, Reparatur 8. Transport, Lagerung 9. Technische Daten DOC_IPA_CONTROL_EXACT_DE_20190122... -
Seite 5: Einsatzgebiet
Das Feuchtmittel kann an allen offenen Stellen im Feuchtmittel- system der Druckmaschine entnommen werden. 2. Arbeitsprinzip Das IPA CONTROL EXACT-Messgerät arbeitet nach dem Prinzip der Gasextraktion mit anschließender Gasanalyse. Das zu messende Feuchtmittel wird aus der Druckmaschine entnommen und in den Messbecher gefüllt. Anschließend wird das Handgerät mit dem Messkopf in den Messbecher gesetzt, so... -
Seite 6: Geräteaufbau, Bedienelemente

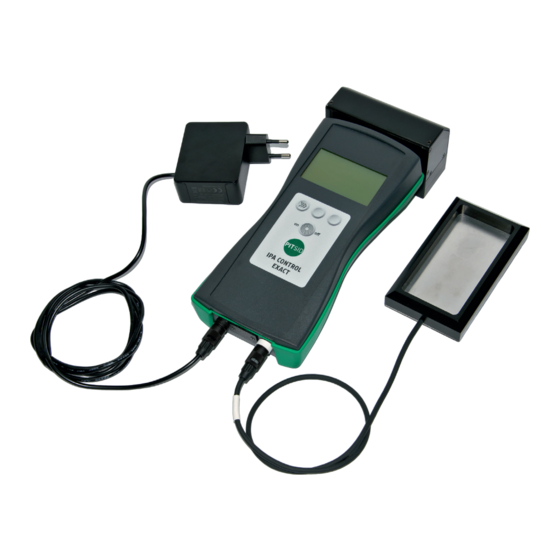

3. Geräteaufbau, Bedienelemente ▬ Das Messgerät besteht aus dem Handgerät mit Messkopf und einem mittels Kabel verbundenem, heizbarem Messbecher. Die Spannungsversorgung erfolgt über ein mitgeliefertes Steckernetzteil. Alle zur Bedienung notwendigen Tasten befinden sich im Handgerät. Eingabeaufforderungen (Bedien- hinweise) und Messergebnisse werden im Display an- gezeigt. - Seite 7 ▬ Nach jedem Einschalten wird einmalig geprüft ob sich das Gerät im zulässigen Temperaturbereich (15-30°C) befindet und somit messbereit ist. Es wird ein entsprechender Hinweis und die aktuelle Messgerätetemperatur angezeigt. ▬ Sobald der Bereich der zulässigen Betriebstemperatur erreicht ist erscheint im Display der Hinweis „ Erfassung der Umge- bungstemperatur.“...
- Seite 8 ▬ Sobald die notwendige Temperatur erreicht ist, wird der Aufheizvorgang beendet und die eigentliche Messphase automatisch gestartet. Im Display wird „Messphase“ sowie die „verbleibende Messzeit“ angezeigt. ▬ Nach Ende der Messphase wird die ermittelte IPA-Konzentra- tion der Flüssigkeit in Volumenprozent angezeigt. Wenn keine neue Messung gestartet wird schaltet sich das Gerät nach 5 Minuten automatisch aus.
-
Seite 9: Einstellung, Diagnose
▬ Sollte die Feuchtmitteltemperatur während der Messphase unter die eingestellte Mindesttemperatur sinken wird auto- matisch ein neuer Aufheizvorgang und anschließend eine neue Messphase gestartet. ▬ Unter Extrembedingungen (sehr niedrige Feuchtmittel- und Umgebungstemperatur) ist es möglich, dass die maximal zulässige Heizdauer von 150 Sekunden überschritten wird. In diesem Fall muss die Messung mit dem im Messbecher vor- handenen, vorgewärmten Feuchtmittel manuell neu gestartet werden. -
Seite 10: Reinigung
6. Reinigung ▬ Verschmutzungen am Gerät können mit üblichen Reinigungs- mitteln beseitigt werden. ▬ Den Messkopf sowie den Messbecher zur Reinigung nicht unter laufendes Wasser halten oder untertauchen! Die ent- haltenen Elektronikkomponenten können dadurch zerstört werden. Wartung, Reparatur ▬ Zur Gewährleistung der Messgenauigkeit sollte das Gerät in regelmäßigen Zeitabständen gewartet werden. -
Seite 11: Technische Daten
9. Technische Daten: Messprinzip des Gassensors Wärmetönung (katalytisch) Messbereich 0,0 bis 8,0 Vol.-% IPA Feuchtmitteltemperatur +5 bis +25 °C Menge der Feuchtmittelprobe 25 ml Betriebstemperatur +15 bis +30 °C Auflösung 0,1 Vol.-% IPA Messgenauigkeit (bei Wasser/IPA-Gemisch) ≤±0,3 Vol.-% IPA Messzeit 60 s zzgl.
