5
Messprinzip
Für die Bestimmung der Kontaktstreifenbreite-Breite (NIP-Breite) werden Sensoren
DE
zwischen den beteiligten Walzen positioniert. Durch die Pressung des aktiven Sensor-
bereiches wird die Breite der Kontaktzone erfasst.
Dieser Wert ist abhängig von den Walzendurchmessern, der Gummi-
härte und der Gummituchdicke. Mit Eingabe der Walzenparameter
wird der Einfluss auf die Kontaktstreifenbreite berücksichtigt.
6
Messsystem
6.1 Lieferumfang
•
Handgerät
•
2 Sensoren
•
USB-Kabel
•
Gerätekoffer
•
Bedienungsanleitung
•
Installationssoftware auf USB-Stick
•
Tablet (10,1") mit Schutzhülle
Das Messsystem wurde vor der Auslieferung kontrolliert. Bitte prüfen
Sie die Lieferung dennoch nach dem Auspacken auf Vollständigkeit
und Transportschäden. Wenden Sie sich bei Schäden oder fehlenden
Systemkomponenten an den Lieferanten oder Hersteller.
6.2 Bedien- und Kontrollelemente, Anschlüsse
Das Messsystem wird im Allgemeinen mit PC, Tablet oder Smartphone bedient.
Bedien- und Kontrollelemente sind wesentlicher Bestandteil der Software.
Die notwendige Funktionalität am Handgerät (Bild 1) wurde durch
Informationselemente ergänzt:
8
DOC_NIP_CON_SMART_DE_20200520
1
2
3
4 EIN/AUS-Taster
5 Ladezustandsanzeige
6 Sensor-Anschlussbuchsen
7
8 Haltemagnet auf der Rückseite
9 Schiebeschalter für Akku

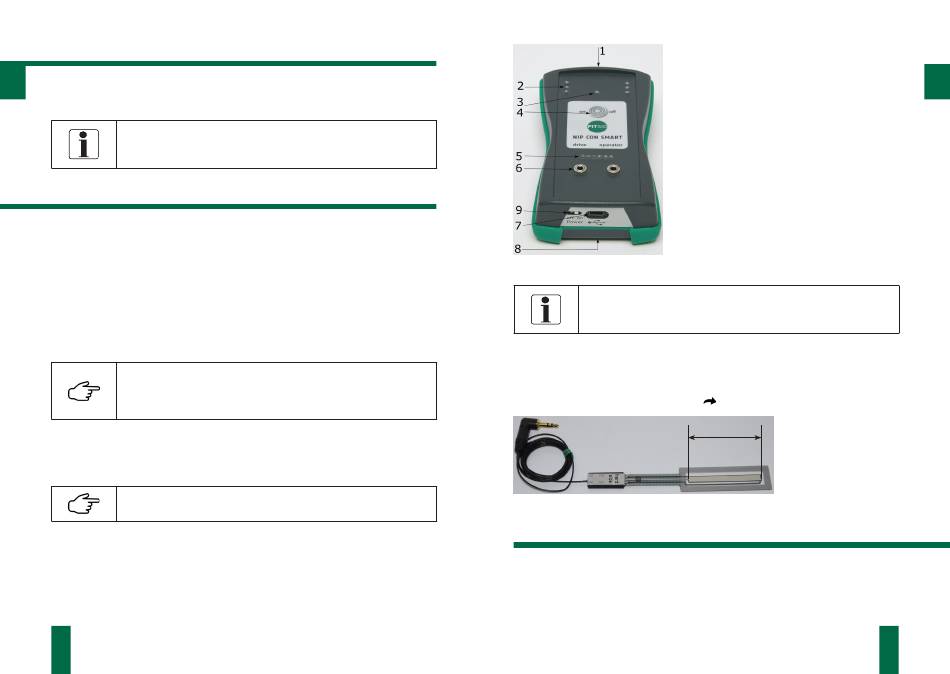

Bild 1. Handgerät
Das Handgerät ist während des Versands mit Schiebeschalter (9)
AUS
gegen unbeabsichtigte Inbetriebnahme gesichert. Zur Inbetrieb-
nahme stellen Sie den Schiebeschalter auf EIN.
6.3 Sensor
Bei den eingesetzten Sensoren handelt es sich um Folienpotentiometer. Die Sensoren
werden an die Buchsen (6) des Handgeräts angeschlossen und erfassen die Kontakt-
streifenbreite im aktiven Sensorbereich. (
Sensorbereich
Bild 2. NIP-Sensor
7
Betrieb
7.1
Softwareinstallation
Die notwendige Software für Tablet und PC befindet sich auf dem USB-Stick. Ist das
Tablet Bestandteil des Lieferumfangs, wurde die Software bereits vorinstalliert.
Halteöse
Optische Sollwertkontrolle
Anzeige Funkverbindung
USB-Anschluss
(im Inneren des Gehäuses verbaut)
Kapitel 7.3.1 Messvorbereitung).
Aktiver
9
