Polygraphische
innovative
Technik Leipzig
Einsatzgebiet
▬
Mit dem PEEL CONTROL können Trennkräfte gemessen werden. Diese können ermittelt
werden in vielen Bereichen der Verpackung, Versiegelung, Laminierung, Verklebung usw.
▬
Das PEEL CONTROL ist gestaltet als Hand-Messgerät. Es kann eingesetzt werden überall
dort, wo mit geringem Messaufwand schnell und aussagekräftig diverse Zugkraftpara-
meter (Mittelwert, MIN, MAX ...) von Einzelmessungen als auch von Mehrfachmessungen
zu ermitteln sind.
Das können Öffnungskräfte an Verpackungen oder Abreißkräfte an miteinander verklebten,
verschweißten, laminierten Materialien sein, wie zum Beispiel Klebestreifen, Textilien,
Folien usw.
Bei Bedarf können die Messwerte zum PC exportiert werden, wodurch eine unmittelbare
Protokollierung der Messungen mit Messergebnissen und Diagrammdarstellungen ermögli-
cht wird. Die Software wird auf einem USB-Stick geliefert.
Geräteaufbau
▬
Das PEEL CONTROL besteht aus dem Handgerät (Bild 1) und dem mittels Kabel verbundenen
Messkopf (Bild 2).
▬
Am bzw. im Handgerät befinden sich die Taster für die Gerätebedienung und das Grafik-
Display für die Anzeige von Messwerten und Diagrammverläufen sowie von eingegebenen
Parametern und Menühinweisen.
Die Batteriekammer für 4 Mignon-Batterien zur Spannungsversorgung ist ebenfalls im
Handgerät untergebracht.
▬
Der Messkopf hat einen Handgriff zum Aufbringen der Zugkraft per Hand und eine
Klemmeinrichtung zum Einklemmen der auf Zugkraft zu prüfenden Materialien.
In der Klemmeinrichtung können Materialien bis zu einer Dicke von mehreren Millimetern
eingeklemmt werden.
Die Klemmeinrichtung ist 20 mm breit, wodurch Materialien beliebiger Breite eingeklemmt
werden können.
An der Messkopfoberseite befinden sich farbige LED für die optische Sollwertkontrolle des
Messkopf-Winkels und als Warnsignal bei Überschreitung der maximal zulässigen Zugkraft.
USB-Buchse
blau
Drahtlos-
verbindung
Suchen/Finden
gelb
„Messen"
rot
„Messung läuft"
Ändern-Taster
Auswahl-Taster
Weiter-Taster

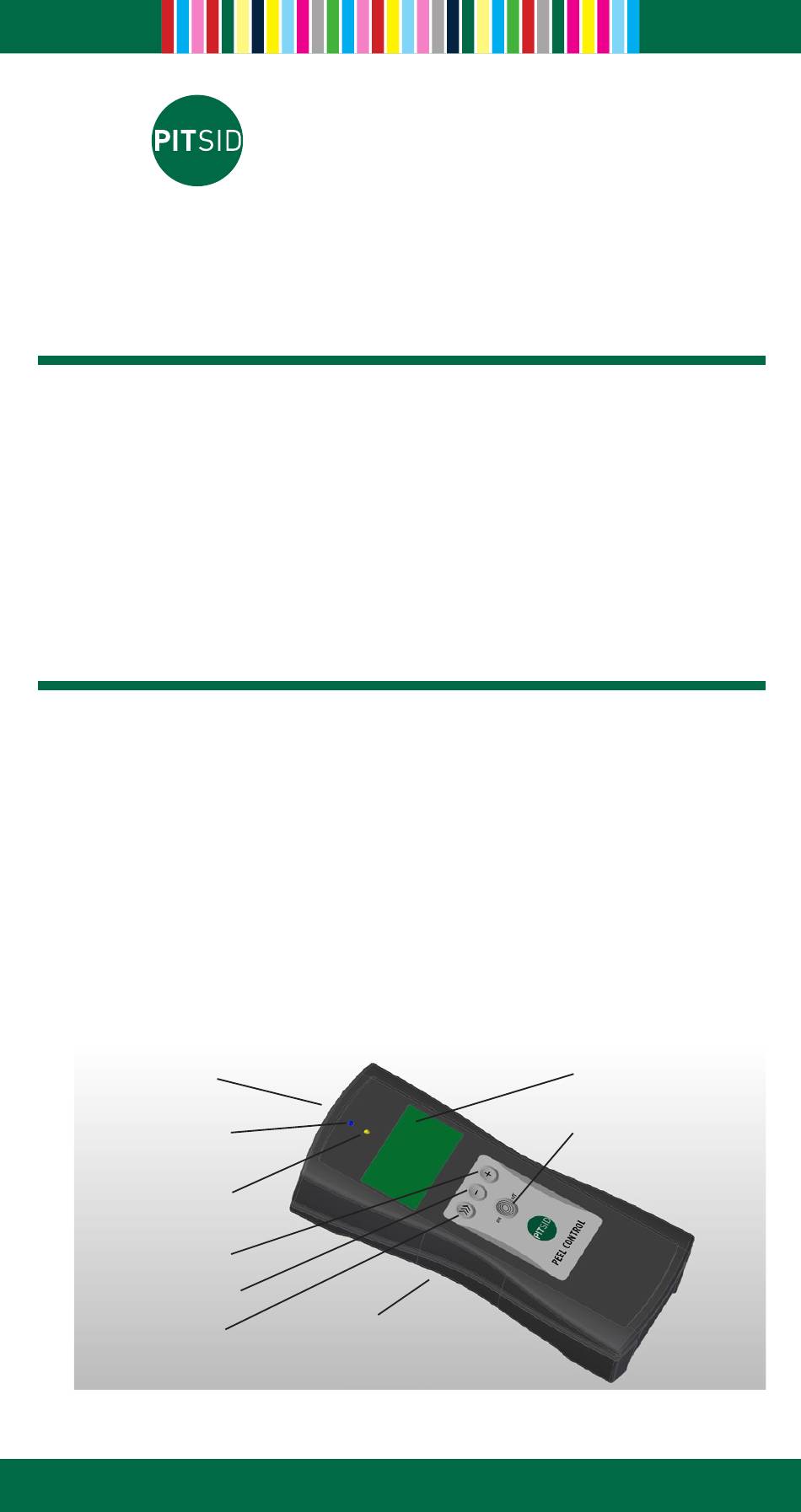

Bild 1: Handgerät
DOC_PEEL_CONTROL_DE_20200319
BEDIENUNGSANLEITUNG
Trennkraft-Messgerät
PEEL CONTROL
Batteriekammer
(Rückseite)
Display
On/off-Taster 2s
Esc-Taster
<1s
Seite 1
