3.5 Elektrische Installation
Die Regler der WebMasterONE-Serien benötigen das folgende elektrische Potenzial:
100 –120/200-240 VAC± 10%, 50/60 Hz, höchstens 12 Ampere
Der Regler muss an seinen eigenen Unterbrecher mit 15 Ampere angeschlossen werden (in der Nähe
angebracht), um den Strom bei Bedarf zu unterbrechen.
Ihr Regler wird entweder ab Werk vorverdrahtet oder fertig zum Verdrahten geliefert. Abhängig von
der gewählten Konfiguration ist es notwendig, alle oder nur einige der Eingangs-
/Ausgangsvorrichtungen fest zu verdrahten. Für Schaltbilder wenden Sie sich bitte an die
Abbildungen 4 bis 8.
Die Ausgangsbelastung kann an einen Anschlusslitzenanschluss (125 V vorverdrahtet)
angeschlossen werden bzw. an einen Klemmenleistenanschluss (festverdrahtet). (hardwired)
connections. Die gesamte Ausgangsspannung darf 11
Ampere nicht überschreiten. Die Ausgangsrelais sind in
zwei Relaisreihen, jede mit 6,3 Ampere abgesichert,
angeschlossen.

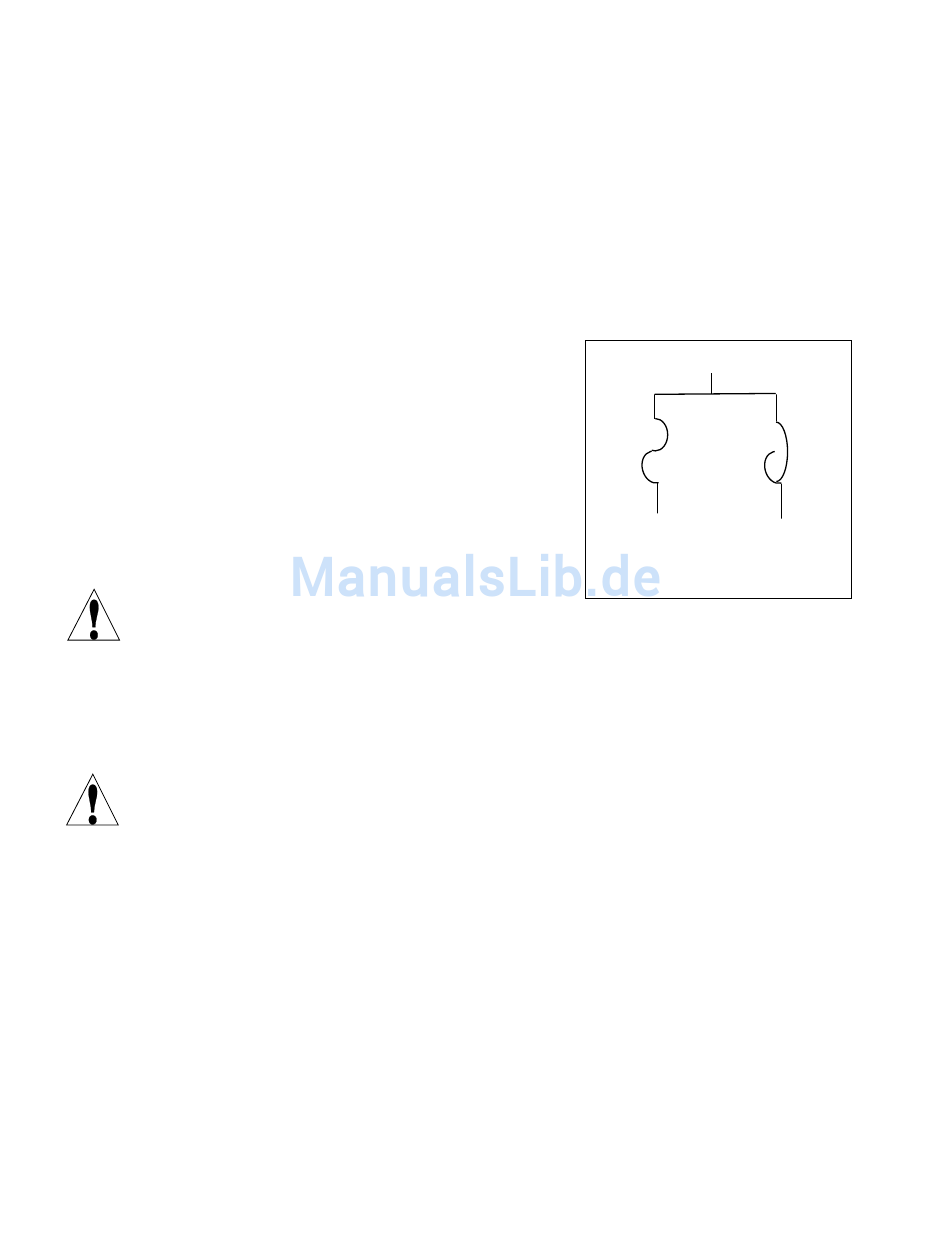

Siehe Abbildung auf der rechten Seite. Bewerten Sie die
Ampere im gleichmäßigen Zustand
für alle Belastungen, bevor Sie am Regler anschließen.
Abhängig vom Modellcode können einige Relais vom
potenzialfreier Kontakt und nicht abgesichert ein.
ACHTUNG! Es gibt in der Steuerung Strom führende
Kreise, die auch bei an der Frontplatte abgeschaltetem Netzschalter unter Spannung stehen. Die
Frontplatte sollte nie entfernt werden, bevor das Gerät vom Netz GETRENNT wurde!
Bei einem vorverdrahtetem Regler erhalten Sie ein 10 feet (3,048 m) langes, 14 AWG Netzkabel mit
US-Stecker und für die mit Strom versorgten Relaisausgänge, eine 8 inch (20,32 cm) lange, 18
AWG Anschlussleitung. Zum Öffnen der Frontplatte wird ein Werkzeug (Innensechskantschlüssel
#1) benötigt.
ACHTUNG! Die elektrische Installation des Reglers darf nur von geschulten Personen
durchgeführt werden und muss allen geltenden nationalen, bundesstaatlichen und lokalen
Vorschriften entsprechen!
Hauptspannung
6.3A
F2
R1
R2
R3
R4
18
6.3A
F3
Typ
R5
R6
R7
R8
