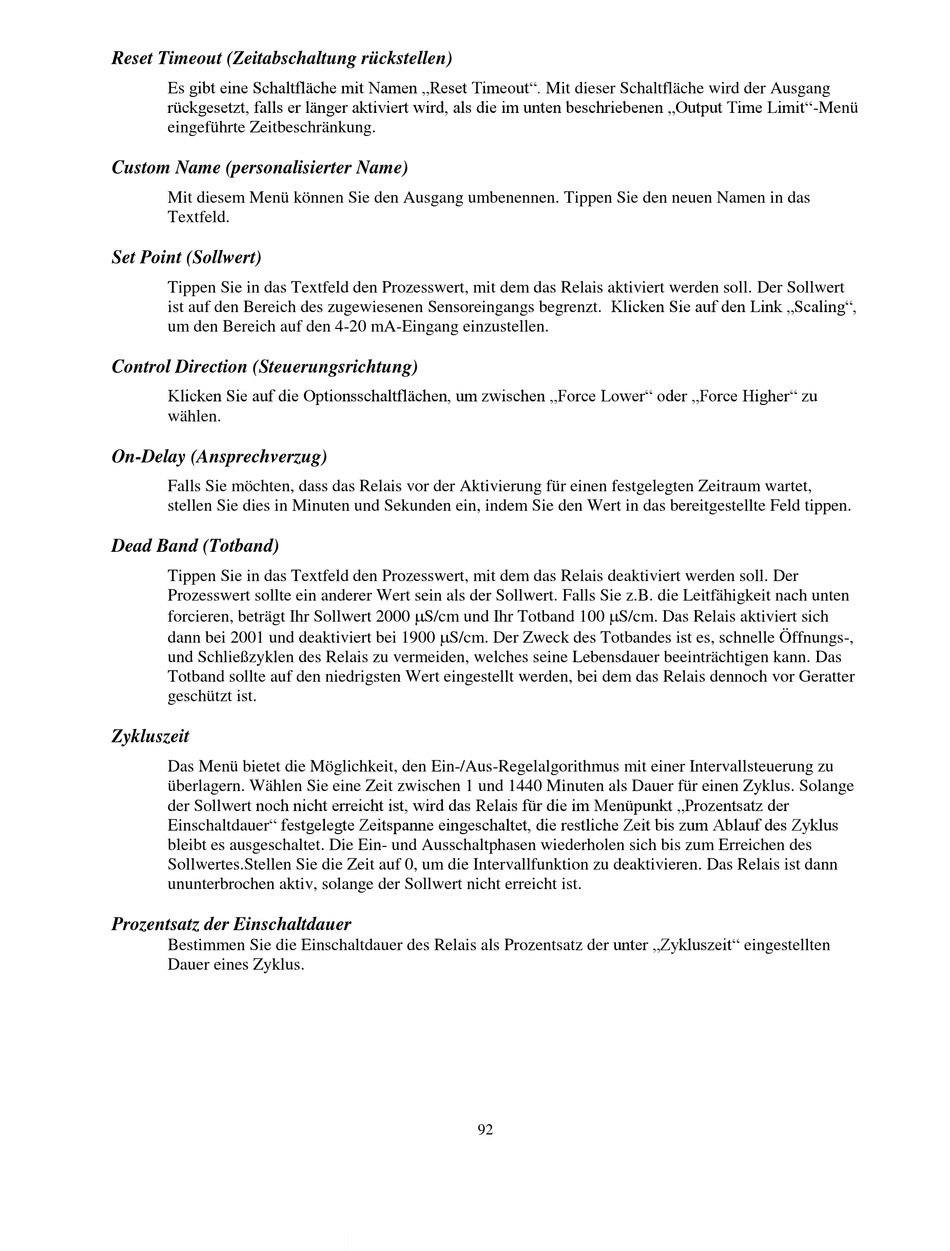

Reset Timeout (Zeitabschaltung rückstellen)
Es gibt eine Schaltfläche mit Namen „Reset Timeout". Mit dieser Schaltfläche wird der Ausgang
rückgesetzt, falls er länger aktiviert wird, als die im unten beschriebenen „Output Time Limit"-Menü
eingeführte Zeitbeschränkung.
Custom Name (personalisierter Name)
Mit diesem Menü können Sie den Ausgang umbenennen. Tippen Sie den neuen Namen in das
Textfeld.
Set Point (Sollwert)
Tippen Sie in das Textfeld den Prozesswert, mit dem das Relais aktiviert werden soll. Der Sollwert
ist auf den Bereich des zugewiesenen Sensoreingangs begrenzt. Klicken Sie auf den Link „Scaling",
um den Bereich auf den 4-20 mA-Eingang einzustellen.
Control Direction (Steuerungsrichtung)
Klicken Sie auf die Optionsschaltflächen, um zwischen „Force Lower" oder „Force Higher" zu
wählen.
On-Delay (Ansprechverzug)
Falls Sie möchten, dass das Relais vor der Aktivierung für einen festgelegten Zeitraum wartet,
stellen Sie dies in Minuten und Sekunden ein, indem Sie den Wert in das bereitgestellte Feld tippen.
Dead Band (Totband)
Tippen Sie in das Textfeld den Prozesswert, mit dem das Relais deaktiviert werden soll. Der
Prozesswert sollte ein anderer Wert sein als der Sollwert. Falls Sie z.B. die Leitfähigkeit nach unten
forcieren, beträgt Ihr Sollwert 2000 S/cm und Ihr Totband 100 S/cm. Das Relais aktiviert sich
dann bei 2001 und deaktiviert bei 1900 S/cm. Der Zweck des Totbandes ist es, schnelle Öffnungs-,
und Schließzyklen des Relais zu vermeiden, welches seine Lebensdauer beeinträchtigen kann. Das
Totband sollte auf den niedrigsten Wert eingestellt werden, bei dem das Relais dennoch vor Geratter
geschützt ist.
Zykluszeit
Das Menü bietet die Möglichkeit, den Ein-/Aus-Regelalgorithmus mit einer Intervallsteuerung zu
überlagern. Wählen Sie eine Zeit zwischen 1 und 1440 Minuten als Dauer für einen Zyklus. Solange
der Sollwert noch nicht erreicht ist, wird das Relais für die im Menüpunkt „Prozentsatz der
Einschaltdauer" festgelegte Zeitspanne eingeschaltet, die restliche Zeit bis zum Ablauf des Zyklus
bleibt es ausgeschaltet. Die Ein- und Ausschaltphasen wiederholen sich bis zum Erreichen des
Sollwertes.Stellen Sie die Zeit auf 0, um die Intervallfunktion zu deaktivieren. Das Relais ist dann
ununterbrochen aktiv, solange der Sollwert nicht erreicht ist.
Prozentsatz der Einschaltdauer
Bestimmen Sie die Einschaltdauer des Relais als Prozentsatz der unter „Zykluszeit" eingestellten
Dauer eines Zyklus.
