CONECTAR EL S•com
Existen diversas maneras de conectar el S•com para diferentes aplicaciones. El S•com dispone de entradas y salidas
servoequilibradas, con lo cual es posible conectar señales equilibradas y no equilibradas sin ninguna pérdida de señal. El
S•com puede utilizarse en un único instrumento conectándolo a los puntos de inserción de un canal, o a toda una mezcla
"en línea" entre las salidas de un mezclador y un amplificador de potencia o un ecualizador.
PUNTOS DE INSERCIÓN
Muchos mezcladores actuales permiten inserciones de canal y de bus o grupo. Los puntos de inserción son puntos de
entrada y de salida que interrumpen la señal del canal o del bus para poder conectar procesadores externos. Los puntos de
inserción de canal son ideales para la conexión cuando se utiliza el S•com para procesar un único canal, como una parte
vocal, de bajo o de guitarra. Los puntos de inserción de bus son ideales para comprimir grupos de instrumentos, como partes
vocales, cuerdas o percusión. Si se conecta a los puntos de inserción de un canal, puede tener un único jack TRS para Envío

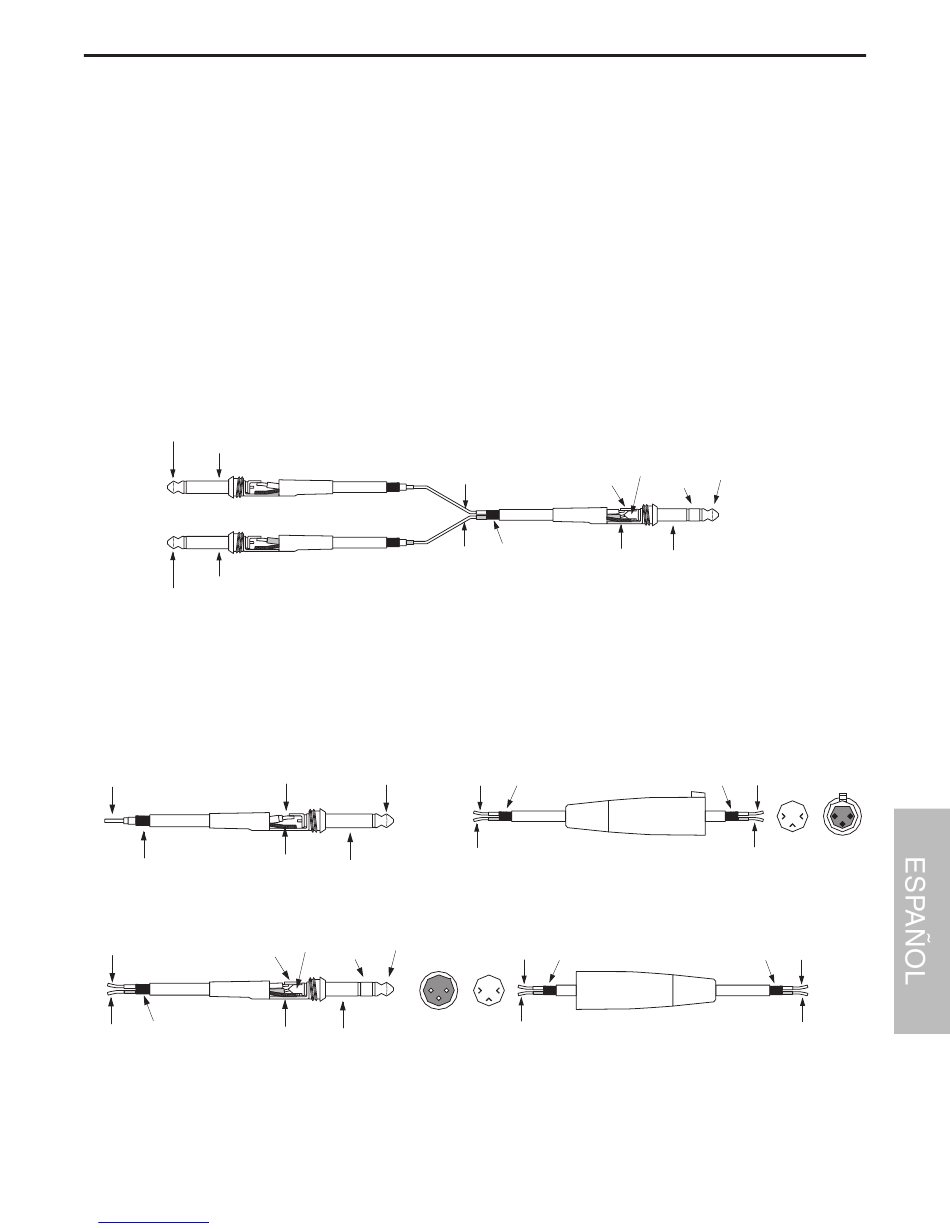

y Retorno. En este caso, utilice un cable de inserción en "Y" configurado como el del siguiente esquema de cableado.
Cable de inserción de conector TRS macho de 1/4" a dos
machos de 1/4" en configuración de envío y retorno.
Punta (envío)
Punta (retorno)
EN LÍNEA
En las aplicaciones de sonido en directo, el S•com puede instalarse en línea entre un mezclador y un
ecualizador o amplificador de potencia. Para estas aplicaciones, el S•com dispone tanto de conectores TRS de
1/4" como de conectores XLR para poder interactuar de manera muy sencilla con la mayoría de los equipos de
audio profesionales. Siga los ejemplos de cableado de la figura inferior para su instalación concreta.
Conector de 1/4" no equilibrado
Señal
Masa
Conector TRS de 1/4" equilibrado
Señal (punta)
Masa
Señal (anillo)
Downloaded from www.Manualslib.com
Funda (común)
Funda (común)
Señal
Punta (señal)
Masa
Funda (masa)
Señal (anillo)
Anillo (señal)
Señal (punta)
Masa
Funda (masa)
manuals search engine
Conexiones del S•com
Emvío (punta)
Común
Retorno
(anillo)
Guía de cableado XLR equilibrada
Excitado
Común
Frío
Punta (seña
Excitado (2)
2 1
1 2
3 3
Vista Puntos de
exterior soldadura Frío (3)
59
Retorno (anillo)
Punta (envío)
Anillo (retorno)
Envío (punta)
Común
Funda (común)
Común (1)
XLR hembra
Común (1)
XLR macho
Excitado (2)
1
2
2 1
3 3
Puntos de Vista exterior
soldadura
Frío (3)
Excitado
Común
Frío
