- Seite 1 Micro T R U E D I V E R S I T Y W I R E L E S S S Y S T E M O W N E R S M A N U A L ®...
-
Seite 2: Inhaltsverzeichnis
Ajuste y utilización de su sistema VM1 40 Apéndice A: Tabla y guía de cableado de conector multipuntas VT3L 43 Especificaciones 44 Produced by On The Right Wavelength for Samson Technologies Corp. Copyright 1998, Samson Technologies Corp. Printed December 1998 Samson Technologies Corp. -
Seite 23: Systemmerkmale
Einleitung / System-Merkmale Wir wollen Ihnen zum Erwerb des Samson VM1 Micro Diversity Empfänger, Teil unseres VHF TD Series Drahtlossystem, gratulieren! Obwohl dieses Produkt auf einfache Handhabung ausgelegt ist, empfehlen wir Ihnen, sich dieses Handbuch gründlich durchzulesen, damit Sie alle einzigartigen Eigenchaften dieses Gerätes verstehen können. - Seite 24 System-Merkmale • Optimisiert für videographische Verwendungen, ist das VM1 System sehr benutzerfre- undlich. Es verbindet einen VHF “Walkaround”-Empfänger mit den Sendern von Samson VHF TD Series Ihrer Wahl. • Dank des mitgelieferten Klettverschlusses, kann der kompakte und leichtgewichtiger VM1 Empfänger sehr einfach an einer Videokamera befestigt werden. Dieser kann auch mit Hilfe des 12-Volt-Kabels der Kamera bedient werden (falls verfügbar).
-
Seite 25: Bedienelemente - Vm1
VHF MICRO DIVERSITY RECEIVER MID HIGH PEAK wählt automatisch das stärkere und damit klarere Empfangssignal aus. Diese True Diversity-Schaltung SAMSON arbeitet vollständig lautlos, erhöht aber die Gesamtweitreiche und verhindert zuverlässig Interferenzen und Phasenauslöschungen. 2: Drei-LED Anzeige - Diese dreistufige mehrfarbige LED-Kette arbeitet ähnlich wie eine... -
Seite 26: Frequenzzuordnung Der Empfangskanäle
11 - 14 Volt (innerer Anschluß [Spitze] positiv, äußerer Anschluß [Umfang] negativ) von Ihrer Kamera, falls verfügbar. Verbinden Sie hier den auf Wunsch erworbenen Samson AC300R Adapter, um die wiederaufladbare 9-Volt-Batterie (NiCad Akkus) aufzuladen. 10: Unsymmetrierter Ausgang - Verwenden Sie diesen unsymmetrierten 3,5 mm Mini-Buchse, um den VM1 mit Ihrer Audio-Anlage zu verbinden. -
Seite 27: Bedienelemente - Vt3L

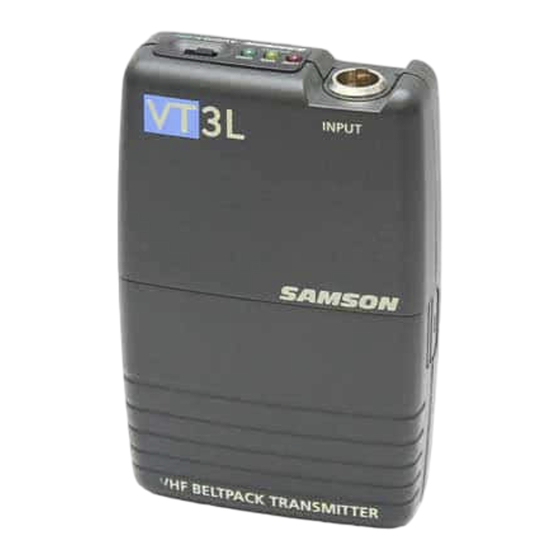

LOW MID HIGH BATTERY AUDIO SAMSON 1: Eingangsverbinder - Der Eingang des Gerätes ist hier angeschlossen. Der VT3L ist entweder mit einem Ansteck- oder Kopfbügelmikrofon bestückt (verbunden mit Hilfe einer Switchcraft Mini-XLR-Buchse). Eine Tabelle der Verkabelungen auf Seite 41 dieses Handbuches zeigt die Verbindungen mit normalen Ansteck- und Kopfbügelmikrofone. - Seite 28 Bedienelemente - VT3L INPUT VT3L SAMSON GAIN POWER SAMSON 5: Power On/Off Schalter* - Benutzen Sie diesen Schalter, um den VT3L ein- oder auszuschalten (zur Verlängerung der Batterielebensdauer, versichern Sie sich, daß der Schalter ausgeschaltet ist). 6: Gain-Regler (Abgleichpotentiometer) - Dieser Regler bestimmt die Eingangsempfindlichkeit des Senders und wurde werkseitig optimal für das benutzte...
-
Seite 29: Bedienelemente - Vh3
Bedienelemente - VH3 AUDIO LOW MID HIGH BATTERY LEVEL SAMSON 1: Audio On/Off Schalter - Wenn dieser Schalter in der Stellung “On” steht, wird das Audiosignal gesendet. Steht der Schalter dagegen in der Einstellung “Off“”, so wird das Signal nicht übertragen. Da jedoch das Signal auch in der “Off”-Stellung gesendet wird, werden beim... -
Seite 30: Aufbau Und Betrieb Des Vm1
Batterie ihre ganze Leistungsfähigkeit. Sobald Sie die Batterieleistung untersucht haben, schalten Sie den Power-Schalter aus (auf “Off ”). 2b. Wenn Sie den auf Wunsch erworbenen Adapter Samson AC300R oder das 12-Volt Kabel Ihrer Videokamera zum Einschalten des VM1 benutzen, verbinden Sie diese an die Eingangsbuchse des VM1. - Seite 31 Lautsprecheranlage vermieden werden (falls dies nicht zu umgehen ist, sollten Sie mit einem Equalizer diejeni- INPUT VT3L SAMSON gen Frequenzen im Höhen- und Mittenbereich abzuschwächen, VHF BELTPACK TRANSMITTER welche das Rückkopplungs-“Pfeifen” verursachen. 12. Falls das Signal mit dem von Ihnen eingestellten Pegel verzerrt ausgegeben wird, prüfen Sie zunächst, ob die rote “Peak”-LED des VM1 leuchtet.
- Seite 32 Falls Sie wie beschrieben vorgegangen sind und dabei Probleme auftreten sollten, wenden Sie sich an Ihren Fachhandel, oder wenn Sie das System in den USA erworben haben, rufen Sie den Kundendienst von Samson unter der Nummer 1-800-372-6766 an. Downloaded from www.Manualslib.com...
-
Seite 44: Specifications
Specifications System Specifications: Channels Frequency Type Modulation Type Noise Reduction Type Compander/Expander Distance 300 feet Transmitter / Emetteur / Sender / Transmisor (VT3L and VH3): Transmission Mode Frequency modulation, 80KF3E, 20 kHz peak deviation Frequency Range 173.80 MHz to 213.20 MHz, 25 frequencies Band A (European / UK models) 160.10 to 177.90 MHz OSC System...
