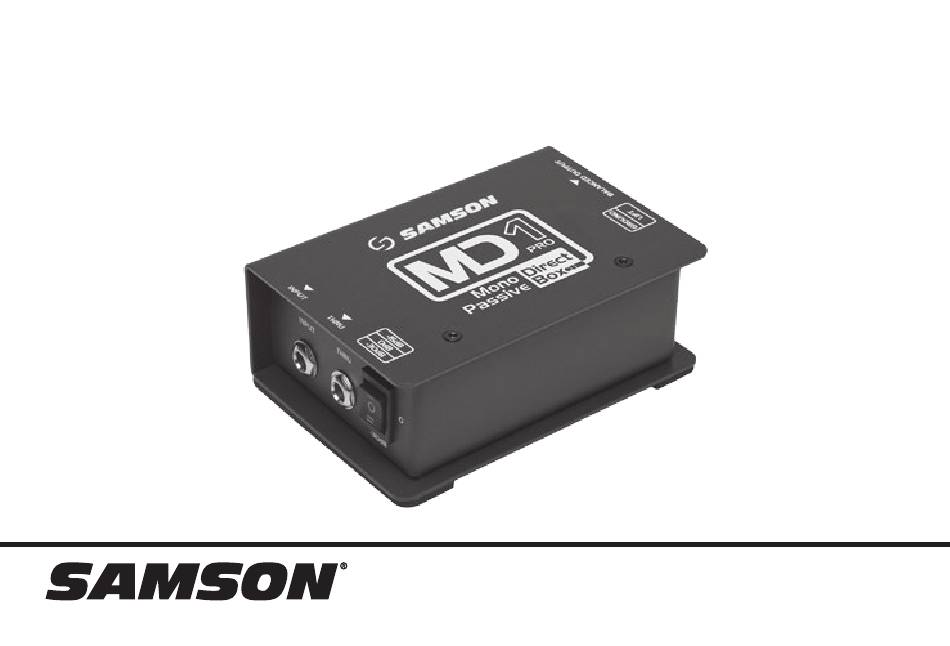

Samson S-Max MD1 Pro Schnellstartanleitung
Mono passive direct box
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Samson S-Max MD1 Pro
Inhaltszusammenfassung für Samson S-Max MD1 Pro
- Seite 16 Entsorgen Sie dieses Gerät nach Ende seiner Nutzungsdauer bitte nicht als Restmüll. Nutzen Sie bitte die in Ihrer Region bestehenden Entsorgungsmöglichkeiten (Sammelsystem) für Elektronikprodukte. Mit einer fachgerechten Entsorgung ermöglichen Sie ordnungsgemäße Handhabung, Aufbereitung und Wiederver- wendung gemäß den gesetzlichen Bestimmungen. Privathaushalte in den 28 Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können gebrauchte elektronische Geräte kostenlos in den dafür vorgesehenen Sammelstellen oder beim Einzelhändler (bei Kauf eines ähnlichen Neugeräts) abgeben.
- Seite 17 Wenn Sie Ihre MD1 Pro mit angemessener Sorgfalt behandeln, funktioniert sie jahrelang problemlos. Sollte Ihre Di- rect Box einmal gewartet werden müssen, besorgen Sie sich vor der Rücksendung Ihrer Einheit an Samson bitte eine Return Authorization (RA) Number (Rücksendeberechtigungsnummer). Ohne eine solche Nummer müssen wir das eingeschickte Gerät leider zurückweisen.
- Seite 18 Beschriftungen INPUT – Hi-Z-Eingangsbuchse (6,5 mm (1/4 Zoll)), um Instrumente, Bezugspegelsignale oder Lautsprecher- pegel-Audiosignale anzuschließen. THRU – Ausgang (6,5 mm (1/4 Zoll)), um das Eingangssignal durch den Bühnenverstärker oder ein Moni- torsystem durchzuschleifen. - Druckschalter 15 dB/- 30 dB – Wenn er eingeschaltet ist, wird der Eingangspegel um - 15 dB oder - 30 dB abgeschwächt, um Verzerrungen beim Anschluss an einen Lautsprecherpegelausgang zu verhindern.
- Seite 19 Einstellungen Die MD1 Pro kann auf der Bühne oder im Studio ziemlich nützlich sein, um asymmetrische Audioquellen oder Instrumente mit Abnehmern anzuschließen. Durch Nutzung der MD1 Pro kann das Signal sauber über große Distanzen gesandt werden und dabei von der Geräuscharmut und Gleichtaktunterdrückung des symmetrischen, niedrigpegeligen Ausgangs profitieren.
-
Seite 20: Lautsprecherpegel-Signale Anschließen
Lautsprecherpegel-Signale anschließen Die MD1 Pro bietet bietet die Möglichkeit, die Signale von Verstärkern, beispielsweise dem Ausgang eines Gitar- renverstärkers oder eines beliebigen Endverstärkers, abzugreifen. Sie können MD1 Pro sogar dazu verwenden, den Lautsprecherausgang einer Konsumer-Stereoanlage mit einem Mischpult oder einer PA zu verbinden. WARNUNG: Vergewissern Sie sich, dass der Druckschalter auf der Position - 30 dB steht, bevor Sie das Signal aus einem Verstärkerausgang verbinden. -
Seite 21: Technische Daten
Technische Daten Mono Passive Direct Box Frequenzgang 18 Hz – 40 kHz ± 0,1 dB Maximale Eingangsleistung +20 dBu 0,35 % THD Dynamikumfang 100 dB @ Symmetrischer Ausgang Grundrauschen - 117 dB Total Harmonic Distortion < 0,03 % von 20 Hz bis 40 kHz Eingangsimpedanz 400 kΩ Ausgangsimpedanz 250 Ω ± 20 % Transformator Transformator mit Faraday-Abschirmung Transformator Verhältnis 15:1 Schalter Input PAD 0 dB, - 15 dB, 1- 30 dB...
