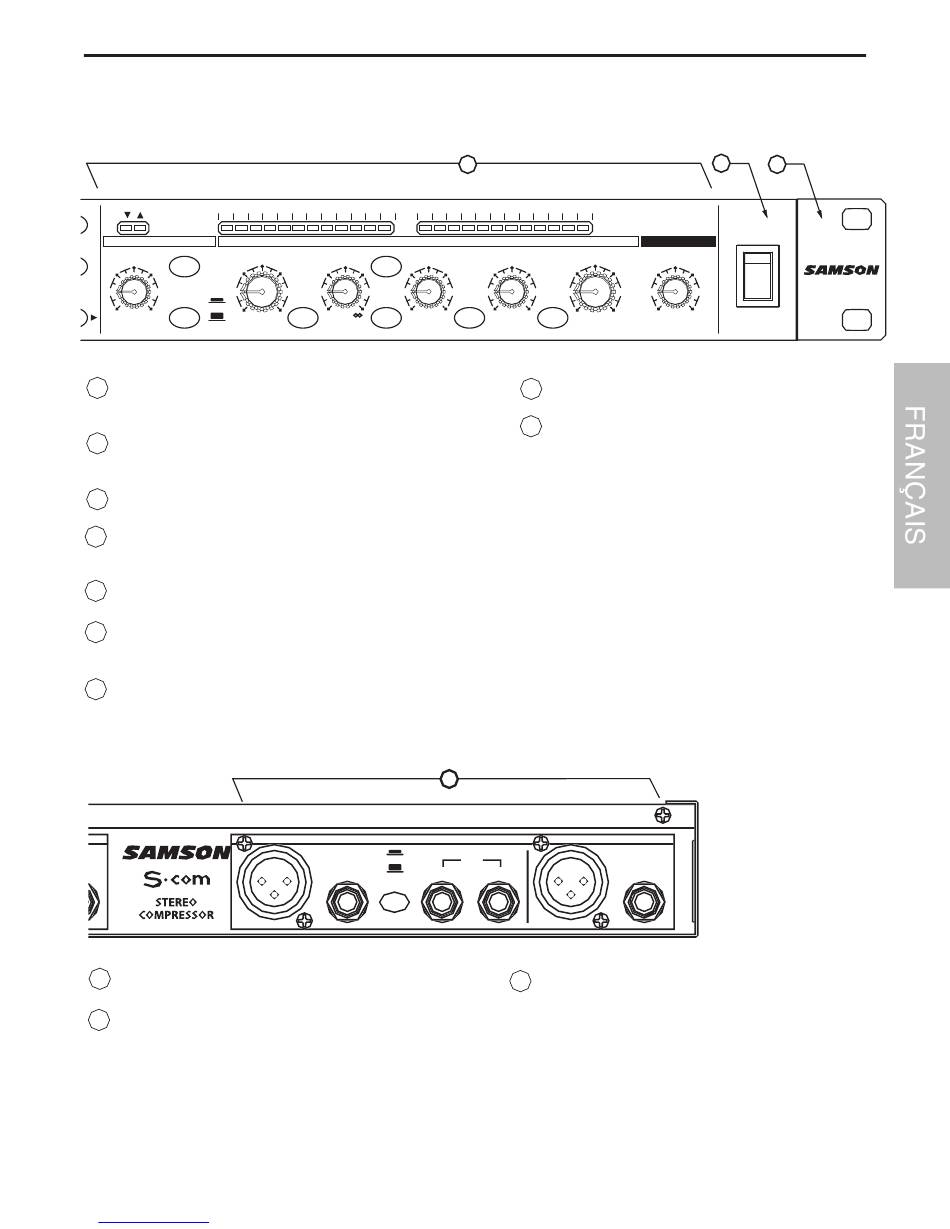

15 COMMUTATEUR KEY LISTEN - Lorsqu'il est activé, le
signal en entrée KEY INPUT est directement transmis à la
sortie du canal.
16 COMMUTATEUR KEY - Sélectionne l'entrée du circuit de
commande de sorte qu'un signal externe puisse
déclencher le compresseur.
17 ATTACK - Détermine le temps d'attaque du com-
presseur (jusqu'à la réduction de gain max.).
18 AUTO - Active le générateur d'enveloppe automatique
(AEG) du S •com, qui règle l'attaque et le rétablissement
de manière dynamique en fonction du signal.
19 RELEASE - Détermine le temps de rétablissement du
compresseur (retour du signal au niveau initial).
20 COMMUTATEUR DE L'AFFICHEUR
D'ENTRÉE/ SORTIE - Sélectionne l'affichage du niveau
d'entrée ou de sortie.
21 OUTPUT - Contrôle le niveau de sortie.
CED
UT
G SORTIE XLR DU CANAL 2 - Sortie ligne symétrique
sur connecteur XLR.
H SORTIE JACK STÉRÉO 6,35 MM DU CANAL 2 -
Sortie ligne symétrique sur Jack stéréo 6,35 mm.
