- Seite 1 ibaPADU-D-8AI-U/-D-8AI-I Parallel-Analog-Digital-Umsetzer für 8 Kanäle Handbuch Ausgabe 1.2.1...
- Seite 2 Druckschrift werden jedoch regelmäßig aktualisiert. Notwendige Korrekturen sind in den nachfol- genden Auflagen enthalten oder können über das Internet heruntergeladen werden. Die aktuelle Version liegt auf unserer Website www.iba-ag.com zum Download bereit. Schutzvermerk Windows® ist eine Marke und eingetragenes Warenzeichen der Microsoft Corporation. Andere in diesem Handbuch erwähnte Produkt- und Firmennamen können Marken oder Handelsnamen...
-
Seite 3: Inhaltsverzeichnis
ibaPADU-D-8AI-U/-D-8AI-I Handbuch Inhaltsverzeichnis Zu diesem Handbuch ..................5 Zielgruppe ..................... 5 Schreibweisen ....................5 Verwendete Symbole ..................6 Einleitung ......................7 Lieferumfang ....................9 Sicherheitshinweise ..................9 Bestimmungsgemäßer Gebrauch ..............9 Spezielle Sicherheitshinweise ............... 9 Systemvoraussetzungen ................10 Hardware ....................10 Software ...................... - Seite 4 Handbuch ibaPADU-D-8AI-U/-D-8AI-I Technische Daten..................29 10.1 Maßblatt ...................... 31 Support und Kontakt ..................32 Ausgabe 1.2.1...
-
Seite 5: Zu Diesem Handbuch
ibaPADU-D-8AI-U/-D-8AI-I Handbuch Zu diesem Handbuch Dieses Handbuch beschreibt den Aufbau, die Anwendung und die Bedienung der Geräte ibaPADU-D-8AI-U und ibaPADU-D-8AI-I. Zielgruppe Im Besonderen wendet sich dieses Handbuch an ausgebildete Fachkräfte, die mit dem Umgang mit elektrischen und elektronischen Baugruppen sowie der Kommunikations- und Messtechnik vertraut sind. -
Seite 6: Verwendete Symbole
Handbuch ibaPADU-D-8AI-U/-D-8AI-I Verwendete Symbole Wenn in diesem Handbuch Sicherheitshinweise oder andere Hinweise verwendet wer- den, dann bedeuten diese: Gefahr! Stromschlag! Wenn Sie diesen Sicherheitshinweis nicht beachten, dann droht die unmittelbare Gefahr des Todes oder schwerer Körperverletzung durch einen Stromschlag! Gefahr! Wenn Sie diesen Sicherheitshinweis nicht beachten, dann droht die unmittelbare Ge- fahr des Todes oder der schweren Körperverletzung. -
Seite 7: Einleitung
Die Begrenzung der Signale gilt dann für den gesamten Ring. Die Entfernung der Geräte kann bis zu 2 km betragen. In den Ring lassen sich auch andere 32Mbit Flex-fähige Geräte von iba integrieren. So kann beispielsweise ein ibaPADU-D-Gerät als Erweite- rung für ein ibaPADU-S-Modularsystem dienen, bei dem alle Steckplätze bereits belegt sind. - Seite 8 Handbuch ibaPADU-D-8AI-U/-D-8AI-I Auf einen Blick: ibaPADU-D-8AI-U 8 digitale Eingänge und 8 analoge Spannungseingänge Eingangssignalpegel ±2,5 V, ±10 V, ±24 V oder ±60 V Eingangsimpedanz 100 kΩ oder 1 MΩ ibaPADU-D-8AI-I 8 digitale Eingänge und 8 analoge Stromeingänge ...
-
Seite 9: Lieferumfang
Messdatenerfassung und Messdatenanalyse Automatisierung von Industrieanlagen Anwendungen von Software-Produkten (ibaPDA, ibaLogic u. a.) und Hardware-Produkten der iba AG. Das Gerät darf nur wie im Kapitel „Technische Daten“ angeben ist, eingesetzt werden. Spezielle Sicherheitshinweise Vorsicht! Öffnen Sie nicht das Gerät! Im Gerät sind keine zu wartende Bauteile enthalten. -
Seite 10: Systemvoraussetzungen
Mind. 1 freier PCI/PCIe-Steckplatz Mind. 512 MB RAM 4 GB freier Festplattenspeicher für Messwerte Auf unserer Homepage http://www.iba-ag.com finden Sie geeignete Rechner-Systeme mit Desktop- und Industrie-Gehäuse. Mind. eine LWL-Eingangskarte vom Typ ibaFOB-D ibaFOB-io-D / ibaFOB-io-Dexp ... -
Seite 11: Montieren Und Demontieren
ibaPADU-D-8AI-U/-D-8AI-I Handbuch Montieren und Demontieren Montieren 1. Den Hutschienen-Clip an der Rückseite des Gerätes oben in die Hutschiene einfüh- ren und das Gerät nach unten-hinten drücken und in die Hutschiene einrasten las- sen. 2. Wenn in der Anlage die Vorschrift besteht, dass das Gerät geerdet werden muss, dann schließen Sie die Erdung (Erdungsschraube X29) an. -
Seite 12: Gerätebeschreibung

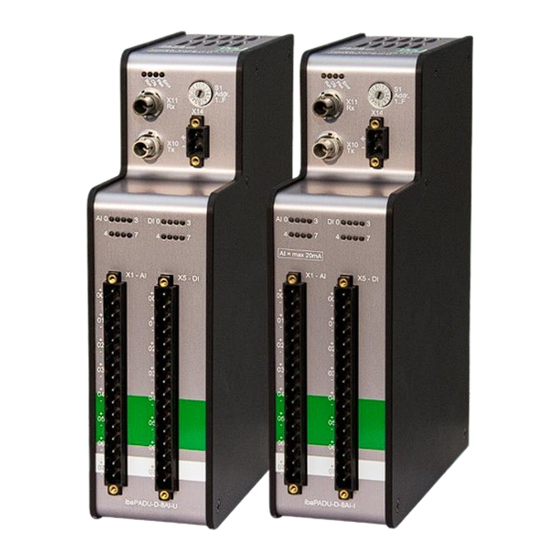

Handbuch ibaPADU-D-8AI-U/-D-8AI-I Gerätebeschreibung Geräteansichten 7.1.1 Vorderansicht Betriebszustandsanzeige Drehschalter S1 LWL-Eingang (RX) X11 Spannungsversorgung X14 LWL-Ausgang (TX) X10 Status-LEDs Analogkanäle Status-LEDs Digitalkanäle Analogeingänge X1 Digitaleingänge X5 Abbildung 1: Vorderansicht 7.1.2 Bodenansicht Erdungsschraube X29 Ethernet-Schnittstelle (nur für Servicezwecke) X12 Abbildung 2: Bodenansicht Ausgabe 1.2.1... -
Seite 13: Anzeigeelemente
ibaPADU-D-8AI-U/-D-8AI-I Handbuch Anzeigeelemente Betriebszustand Farbe Zustand Beschreibung Grün Außer Betrieb, keine Versorgungsspannung Blinkend Betriebsbereit Blinkend Firmware-Update aktiv (schnell) Hochlaufsequenz aktiv Gelb Konfiguration über 32Mbit Flex Flex Weiß Kein 32Mbit Flex-Signal erkannt Blinkend 32Mbit Flex-Signal erkannt, Konfigurationsfehler (z. B. Drehschalter S1 = 0) 32Mbit Flex-Signal erkannt Error Blinkend... -
Seite 14: Spannungsversorgung X14
Spannungsversorgung X14 Der 2-polige Eingang dient zur Versorgung des Gerätes mit DC 24 V ±10% (ungeregelt). Die Betriebsspannung sollte über den mitgelieferten 2-poligen Phoenix Schraubstecker zugeführt werden. Auf Wunsch können bei iba Hutschienen oder Steckernetzteile be- stellt werden. 7.3.3 Analog-/Digitaleingänge 7.3.3.1... -
Seite 15: Betriebsarten Analogeingänge
ibaPADU-D-8AI-U/-D-8AI-I Handbuch 7.3.3.2 Betriebsarten Analogeingänge Die unterschiedlichen Eingangsbereiche und Eingangsimpedanzen (nur ibaPADU-D- 8AI-U) werden für jeden Kanal in ibaPDA im I/O-Manager eingestellt. ibaPADU-D-8AI-U Mögliche Eingangsbereiche: ±2,5 V, ±10 V, ±24 V oder ±60 V Mögliche Eingangsimpedanzen: 100 kΩ oder 1 MΩ Hinweis Die Kombination von ±2,5 V Eingangsbereich und 1 MΩ... - Seite 16 Handbuch ibaPADU-D-8AI-U/-D-8AI-I „Halten der fallenden Flanke“ Mit der ersten fallenden Flanke geht das Ausgangssignal (grün) auf logisch 0 und bleibt für die eingestellte Entprellzeit auf logisch 0. Anschließend ist der Kanal wieder trans- parent und wartet auf die nächste fallende Flanke. Abbildung 5: Entprellfilter: „Halten der fallenden Flanke“...
- Seite 17 ibaPADU-D-8AI-U/-D-8AI-I Handbuch 7.3.3.4 Anschlussdiagramm/Pinbelegung An den Analog- und Digitaleingängen können jeweils acht Eingangssignale zweipolig und potenzialgetrennt angeschlossen werden. Jeder Kanal wird mit Zweidraht-Technik angeschlossen. An den Digitaleingängen wird durch den Verpolungsschutz das Mess- signal logisch richtig angezeigt, auch wenn der Anschluss verpolt ist. ibaPADU-D-8AI-U ibaPADU-D-8AI-I Ausgabe 1.2.1...
-
Seite 18: Erdungsschraube X29
Handbuch ibaPADU-D-8AI-U/-D-8AI-I Pinbelegung X1 Pin... Anschluss X5 Pin... Anschluss Analogeingang 00 + Digitaleingang 00 + Analogeingang 00 Digitaleingang 00 Analogeingang 01 + Digitaleingang 01 + Analogeingang 01 Digitaleingang 01 Analogeingang 02 + Digitaleingang 02 + Analogeingang 02 Digitaleingang 02 ... -
Seite 19: Bedienelemente
ibaPADU-D-8AI-U/-D-8AI-I Handbuch Bedienelemente 7.4.1 Drehschalter S1 Bis zu 15 Geräte mit 32Mbit Flex-Protokoll lassen sich in einer Ringstruktur zusammen- schalten. Über den Drehschalter S1 werden die Geräte adressiert. Gerätenummer in der Kaskade Stellung Drehschalter nicht zulässig 1. Gerät 2. Gerät 14. -
Seite 20: Systemintegration
In einem Ring mit 32Mbit Flex-Protokoll können bis zu 15 Geräte zusammengeschaltet werden. Im Ring werden Konfigurations- und Prozessdaten übertragen. In den Ring lassen sich auch andere 32Mbit Flex-fähige Geräte von iba integrieren, z. B. ibaPADU-S-CM wie im Beispiel unten. Die Adressierung der Geräte im Ring erfolgt über den Drehschalter für die Geräteadresse. -
Seite 21: Konfiguration In Ibapda-V6
ibaPADU-D-8AI-U/-D-8AI-I Handbuch Konfiguration in ibaPDA Für die Geräte ibaPADU-D-8AI-U und ibaPADU-D-8AI-I ist ibaPDA Version 6.33.0 oder höher erforderlich. Die Beschreibung der Konfiguration erfolgt hier am Beispiel ibaPADU- D-8AI-U. Erste Schritte 1. Starten Sie ibaPDA und öffnen den I/O-Manager. 2. Markieren Sie im Signalbaum (links) den Link der ibaFOB-Karte, an dem das Gerät angeschlossen ist. - Seite 22 Handbuch ibaPADU-D-8AI-U/-D-8AI-I Anschließend wird die Baugruppe im Signalbaum angezeigt. Verschieben Sie die Baugruppe mit gedrückter Maustaste auf die Adresse (Link 1 - 15 unter dem Gerät), die mit dem Drehschalter S1 am Gerät eingestellt ist. Stellung 1 – F entspricht Adresse 1 – 15. 4.
-
Seite 23: Register „Allgemein
ibaPADU-D-8AI-U/-D-8AI-I Handbuch Register „Allgemein“ 9.1.1 Abbildung 10: ibaPADU-D-8AI-U – Register „Allgemein“ Grundeinstellungen Verriegelt Ein verriegeltes Modul kann nur durch berechtigte Benutzer verändert werden. Aktiviert Die Datenerfassung wird für dieses Modul aktiviert (True). Name Hier können Sie einen Modulnamen eingeben. ... -
Seite 24: Automatisch Aktivieren/Deaktivieren
Gerät zu lesen. Hinweis In diesem Fall findet keine Validierung der Konfiguration durch den I/O-Manager (Klick auf <OK> oder <Übernehmen>) statt. iba empfiehlt daher die Konfiguration im- mer über die Bedienknöpfe <OK> oder <Übernehmen> des I/O-Managers durchzu- führen. - Seite 25 ibaPADU-D-8AI-U/-D-8AI-I Handbuch Impedance Wählen Sie hier aus dem Dropdown-Menü die Impedanz für diesen Kanal aus. Wichtiger Hinweis Eine Impedanz von 1 MΩ bei einem Eingangsbereich von ±2,5 V wird nicht unterstützt. Wird diese Kombination trotzdem gewählt, erhalten Sie bei der Validierung der Konfigu- ration eine Fehlermeldung.
-
Seite 26: Register „Digital
Handbuch ibaPADU-D-8AI-U/-D-8AI-I Register „Digital“ 9.1.3 Abbildung 12: ibaPADU-D-8AI-U – Register „Digital“ Name, Aktiv, Istwert, siehe Register “Analog”. Entprellfilter Über ein Dropdown-Menü können Sie die Betriebsart des Entprellfilters auswählen. Mögliche Einstellungen: aus, Halten der steigenden Flanke, Halten der fallenden Flanke, beide Flanken halten, beide Flanken verzögern. -
Seite 27: Register „Diagnose
Firmware schreiben Mit dem Button <Firmware schreiben> ist es möglich, Firmware-Updates durchzu- führen. Wählen Sie im Browser die Updatedatei „padud8aiu_v[xx.yy.zzz].iba“ bzw. „padud8aii_v[xx.yy.zzz].iba“ aus und starten Sie das Update mit <OK>. Wichtiger Hinweis Dieser Vorgang kann einige Minuten dauern und darf nicht unterbrochen werden. - Seite 28 Handbuch ibaPADU-D-8AI-U/-D-8AI-I Auf Werkseinstellungen zurücksetzen Mit dem Button <Auf Werkseinstellungen zurücksetzen> werden alle Einstellungen auf die Werkseinstellungen zurückgesetzt, nachdem Sie folgende Abfrage mit <Ja> bestätigt haben. Anschließend erhalten Sie folgende Meldung: Ausgabe 1.2.1...
-
Seite 29: Technische Daten
ibaPADU-D-8AI-U/-D-8AI-I Handbuch Technische Daten Bezeichnung ibaPADU-D-8AI-U ibaPADU-D-8AI-I Bestellnummer 10.100100 10.100110 Beschreibung Eingangsmodul mit 8 digita- Eingangsmodul mit 8 digita- len Eingängen und 8 analo- len Eingängen und 8 analo- gen Spannungseingängen gen Stromeingängen Analogeingänge Anzahl Ausführung Galvanisch getrennt, single ended Auflösung 16 Bit Filter... - Seite 30 Handbuch ibaPADU-D-8AI-U/-D-8AI-I ibaNet-Schnittstelle Anzahl 1 (z. B. für die Verbindung zu ibaPDA) ibaNet-Protokoll 32Mbit Flex (bidirektional) Erlaubt den gleichzeitigen Anschluss von bis zu 15 Gerä- ten in einem Lichtwellenleiter-Ring Gleichzeitig nutzbar für Daten, Einstellungen und Service ( z. B. Updates) Datenübertragungsrate 32 Mbit/s Abtastrate...
- Seite 31 ibaPADU-D-8AI-U/-D-8AI-I Handbuch 10.1 Maßblatt (Maße in mm) Abbildung 13: Maßblatt (Maße in mm) Abbildung 14: Maßblatt mit Kabel Ausgabe 1.2.1...
-
Seite 32: Support Und Kontakt
Support und Kontakt Support Telefon: +49 911 97282-14 Telefax: +49 911 97282-33 E-Mail: support@iba-ag.com Hinweis Wenn Sie Support benötigen, dann geben Sie die Seriennummer (iba-S/N) des Pro- duktes an. Kontakt Zentrale iba AG Königswarterstraße 44 90762 Fürth Deutschland Tel.: +49 911 97282-0...
